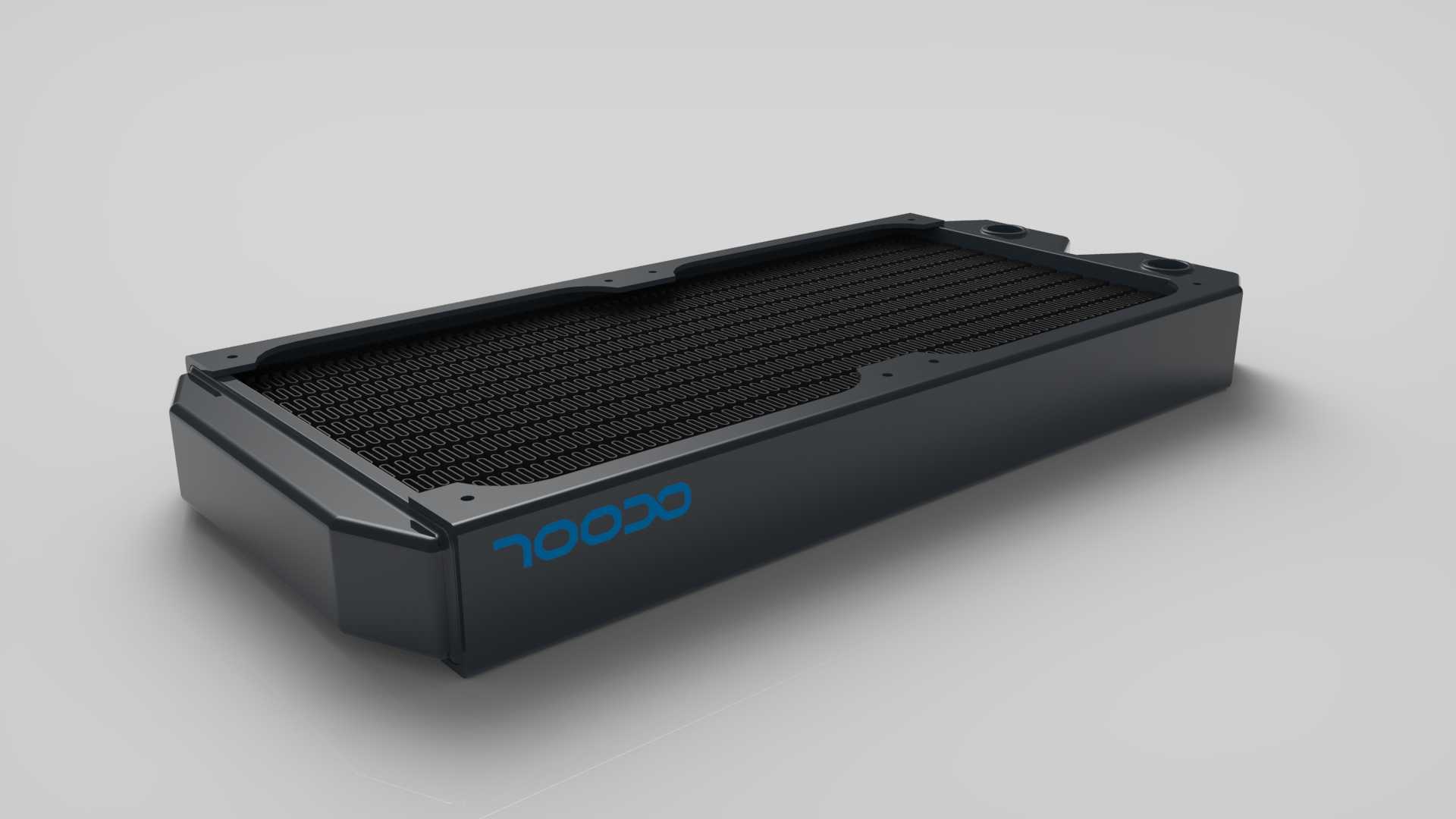

Alphacool双风扇位电脑水冷排结构设计

这款水冷排是PC分体式水冷散热系统的核心换热部件，主要应用于高端DIY台式电脑、小型工作站、超频主机的散热场景，也可适配紧凑型液冷服务器、工业嵌入式计算设备的定制化散热改造需求，承担将循环冷却液携带的硬件工作热量快速传导至空气中的核心作用，是保障高负载计算硬件稳定运行的关键换热单元。在实际使用中，它需要搭配对应规格的120mm规格散热风扇、水冷循环泵、冷头及管路组成完整液冷回路，相比传统风冷散热结构，能够在更低的运行噪音下实现更高的热交换效率，满足CPU、GPU等核心硬件长时间高负载超频运行的散热需求。产品功能设计上，采用纯铜散热芯体搭配高密度翅片结构，每英寸排布16片散热翅片，配合12根直径15mm、壁厚2mm的铜制导热管构建换热流道，能够最大化冷却液与散热基材的接触面积，让冷却液携带的热量快速均匀传导至整个散热翅片区域，再通过风扇强制对流完成热量散发。整体外形尺寸严格控制为长277mm、宽124mm、厚29.5mm，属于薄型双120风扇位冷排规格，能够适配绝大多数紧凑型机箱的安装空间，不会出现与机箱内存槽、主板供电散热装甲、显卡安装位的空间干涉问题。接口设计上，配置两个G1/4标准水冷螺纹接口，能够兼容市面上绝大多数标准水冷接头、硬管及软管管路配件，无需额外转接即可完成管路连接；安装孔位采用标准m3螺纹规格，护罩高度仅6mm，既可以适配常规厚度的120mm散热风扇，也可以安装薄型风扇进一步压缩整体安装厚度，满足不同空间的装机需求。设计过程中严格遵循原厂产品的结构公差标准，对冷排边角的防护结构、侧边品牌标识区域、安装孔位的定位精度都做了还原，既能够用于PC散热改装的方案预演、安装空间校核，也可以作为定制机箱设计时的空间适配参考模型，帮助设计者提前确认冷排安装位置的管路走向、风扇安装间隙，避免实际装机时出现配件干涉、安装空间不足的问题。
