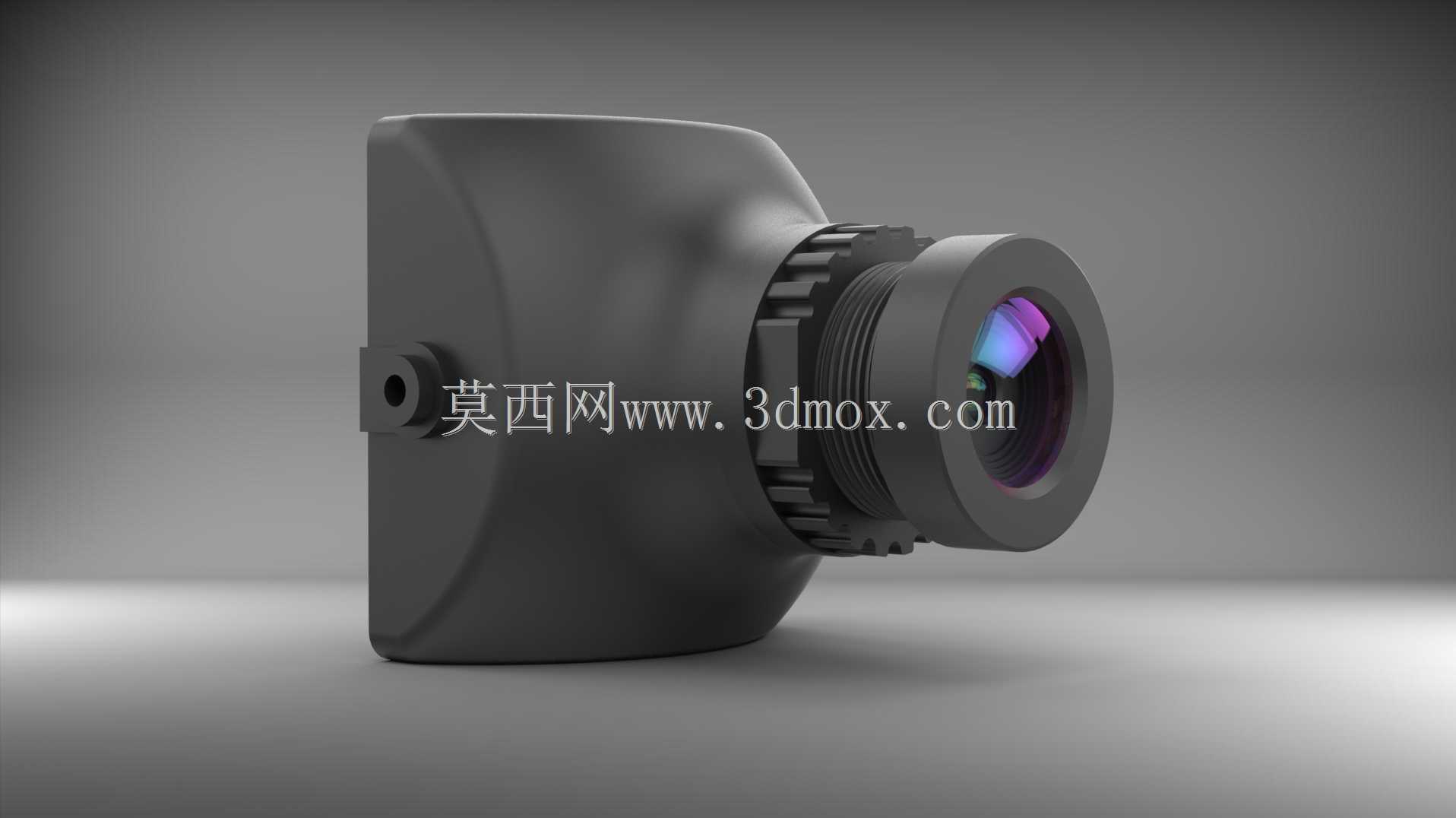

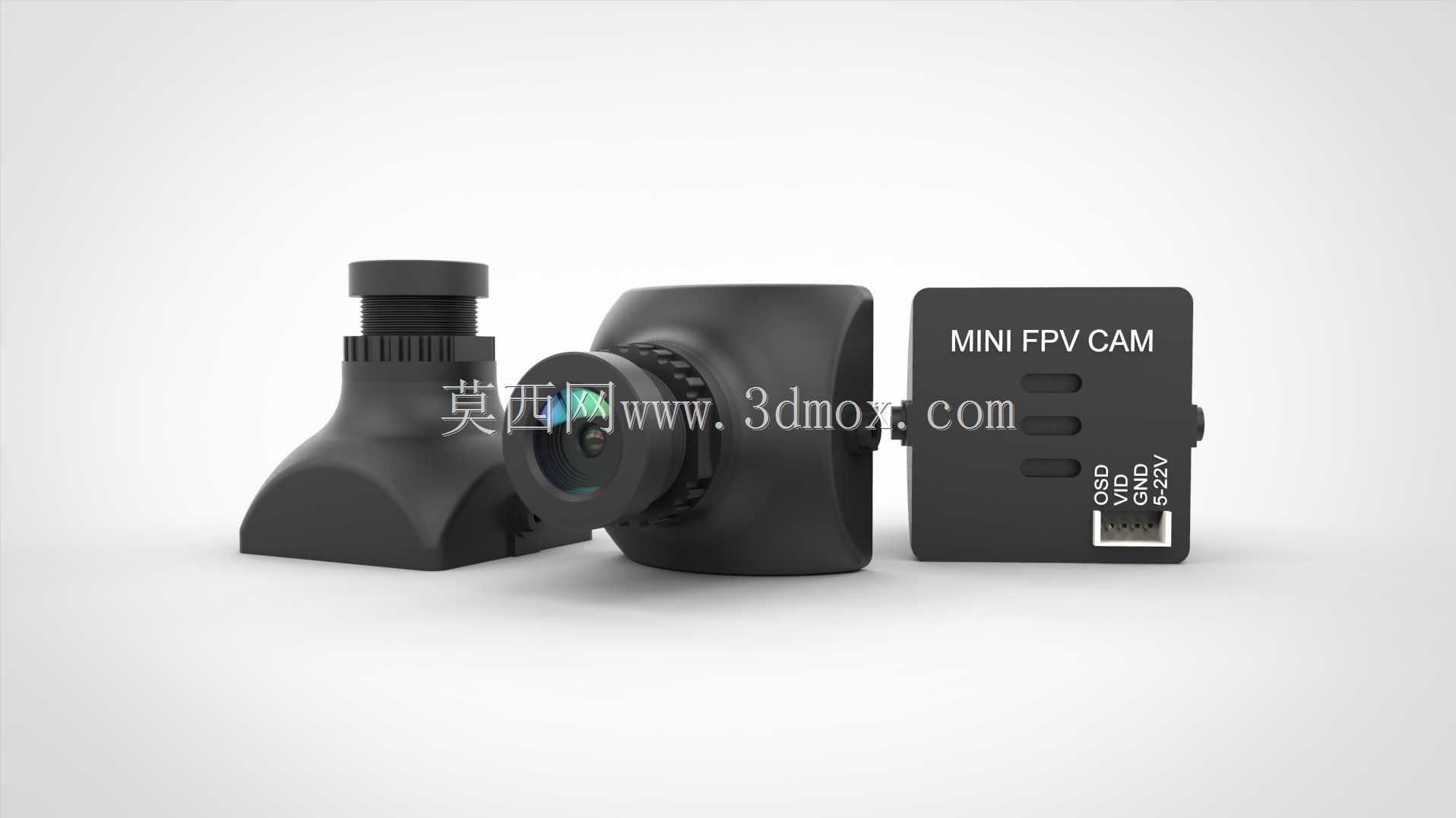

HS1177 600TVL FPV航拍摄像头结构设计

这款FPV摄像头是航模穿越机、小型无人机航拍图传系统的核心视觉采集部件，主要承担飞行过程中的实时画面采集、回传功能，为飞手提供第一视角飞行的视觉参考，同时也可搭载在小型巡检机器人、工业内窥检测设备上，完成狭窄空间内的视觉探查作业。从结构设计来看，整机采用分体式模块化布局，分为镜头组件、成像处理主板、安装固定基座三个独立单元，各单元之间通过插接式排线连接，既方便后期更换不同焦距的镜头适配不同拍摄场景，也能在炸机、碰撞等意外情况发生时单独更换损坏部件，降低维护成本。镜头部分采用标准M12螺纹接口，兼容市面上绝大多数同规格的FPV镜头，用户可根据飞行场景选择2.1mm广角镜头获取更大视场角，或是选用6mm长焦镜头完成远距离目标的清晰拍摄，镜头外圈设计有防滑滚花纹理，手动调焦时无需借助额外工具，徒手即可完成焦距微调，调焦到位后可通过侧边的紧定螺丝锁死焦距，避免飞行过程中因机身震动导致焦距偏移、画面模糊。成像主板部分采用黑色阻燃PC材质外壳封装，外壳表面预留了多组散热格栅，主板上集成的CCD感光元件、视频处理芯片在长时间工作时产生的热量可通过格栅快速散出，避免高温导致的画面噪点增加、色彩偏移问题；主板侧边集成了OSD调节按键、视频输出接口、5-22V宽压供电接口，宽压供电设计可直接适配航模2S-6S锂电池的输出电压，无需额外加装降压模块，简化整机布线难度；OSD按键可直接在飞行现场调整画面亮度、对比度、白平衡参数，无需连接电脑即可完成参数适配，应对不同光照环境下的拍摄需求。安装基座部分采用轻量化ABS材质注塑成型，基座底部预留了标准20mm宽度的安装卡槽，可直接固定在航模机身通用的20mm宽度碳纤安装板上，卡槽两侧设计有橡胶减震垫，可过滤飞行过程中电机产生的高频震动，避免画面出现果冻效应；基座与镜头组件之间采用可调角度的铰接结构，俯仰角度调节范围可达0-45度，飞手可根据飞行习惯调整镜头俯仰角度，平飞时调整至水平视角获取前方飞行视野，竞速飞行时可适当上调角度适配大油门爬升时的视角需求，航拍取景时可下调角度获取地面景物画面。整机外形尺寸控制在32mm*28mm*25mm范围内，不含线材的整机重量仅12g，不会给小型穿越机带来过多的负载负担，安装时仅需预留35mm*30mm的安装空间即可完成固定，不会与机身的图传天线、电调、飞控等其他部件产生干涉。结构设计上充分考虑了航模飞行的恶劣使用环境，所有接口均做了防松脱设计，供电与视频接口采用带卡扣的插接端子，剧烈震动下不会出现接触不良、画面中断的问题；外壳边缘全部做了R2圆角处理，既避免安装时划伤操作人员的手部，也能在发生轻微碰撞时分散冲击力，降低外壳碎裂的概率。从实际使用场景来看，这款摄像头除了适配航模穿越机的FPV飞行需求外，也可固定在小型履带式巡检机器人上，完成管道内部、设备底部等人员无法到达区域的视觉检测作业，清晰的600TVL分辨率成像可满足常规巡检的画面识别需求，宽压供电设计也能直接适配巡检机器人的内置电池供电系统，无需额外改造供电电路。建模过程中对镜头的光学中心、安装孔位的同轴度做了严格的公差约束，镜头安装面与感光元件平面的平行度公差控制在0.05mm以内，避免因装配偏差导致的画面边缘虚焦、成像倾斜问题；主板外壳的散热格栅开孔尺寸控制在1.2mm，既保证散热效率，也能阻挡飞行过程中扬起的灰尘、草屑进入主板内部，避免电路短路故障。
