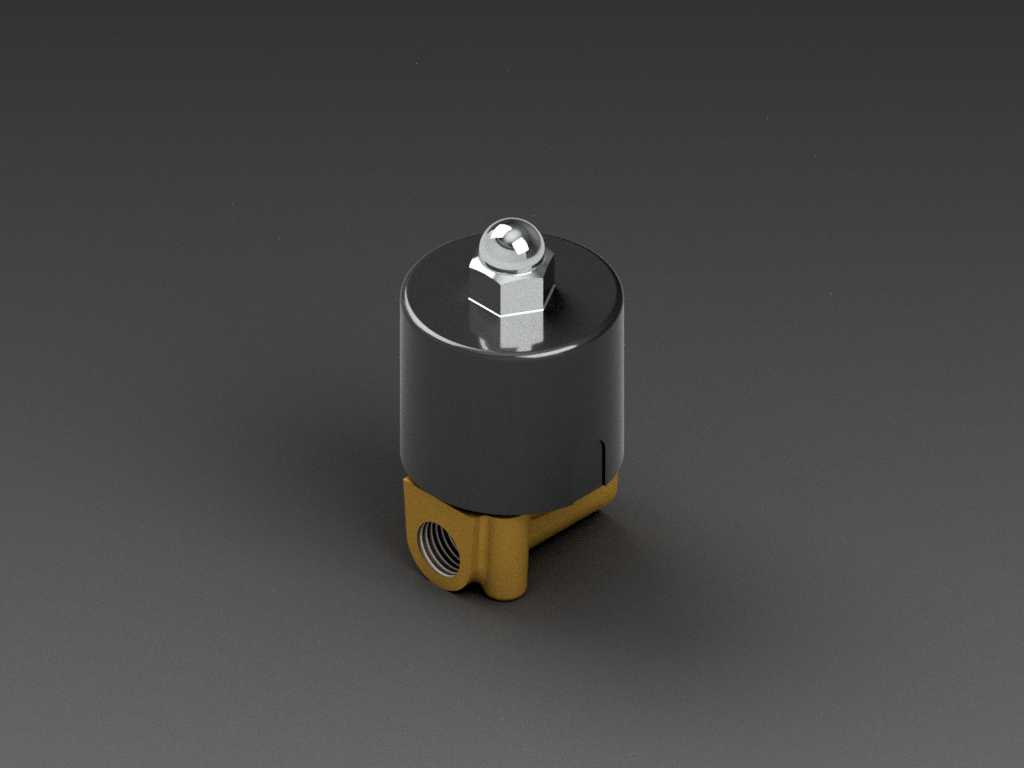

1/4英寸两通小型流体控制电磁阀结构

这款两通小型电磁阀是流体管路控制系统里的核心执行部件，主要面向小通径、低流量的流体通断控制场景，在民用净水设备、小型气动工装、实验室流体管路、家用小型灌溉系统、小型空压机气路控制、商用饮品机流体回路中都有广泛应用，能够通过电信号快速实现管路内水、压缩空气、低粘度无腐蚀流体的通断切换，无需人工手动操作阀门，适配自动化控制的回路需求。产品采用直动式两通结构设计，通电时电磁线圈产生电磁吸力，带动内部密封阀芯抬起，打通阀体内部的流体通路，断电后电磁吸力消失，阀芯在复位弹簧的作用下回落密封，切断流体通路，响应速度快，动作可靠，能够适配频繁通断的控制工况。设计阶段充分考虑了小空间安装的适配性，整体采用圆柱式紧凑布局，上部为电磁驱动的线圈封装段，采用绝缘封装结构将线圈完全密封，避免外界粉尘、水汽侵入线圈造成短路故障，顶部设置标准外六角接线锁紧结构，方便现场接线时的紧固操作，无需额外定制接线配件；下部为黄铜材质的阀体段，采用锻造黄铜加工而成，具备良好的耐压性能与抗腐蚀能力，两侧设置1/4英寸标准内螺纹接口，能够直接匹配同规格的气动接头、水管接头，无需额外转接配件即可完成管路对接，接口的同轴度公差控制在0.1mm以内，避免安装后出现管路偏斜、密封失效渗漏的问题。外形尺寸上，整体圆柱段直径适配常规小型电磁阀的安装间距，阀体下部的接口中心距与同规格通用产品保持一致，能够直接替换现有设备上的同规格老旧电磁阀，无需重新改动管路布局与安装孔位，安装边界预留了足够的接线操作空间与扳手拧动空间，现场安装时不需要额外拆卸周边管路部件即可完成拆装维护。密封结构采用耐常规流体的丁腈橡胶密封件，能够适配0-0.8MPa的常规工作压力，常温工况下长期使用不会出现密封老化渗漏的问题，线圈部分采用低功耗设计，长期通电工作时温升控制在安全范围内，不会因为持续发热影响周边管路部件的使用寿命，整体结构没有多余的外露部件，外观简洁规整，既可以嵌入设备内部的紧凑安装空间，也可以外露安装在明装管路中，兼顾实用性与外观整洁度。
