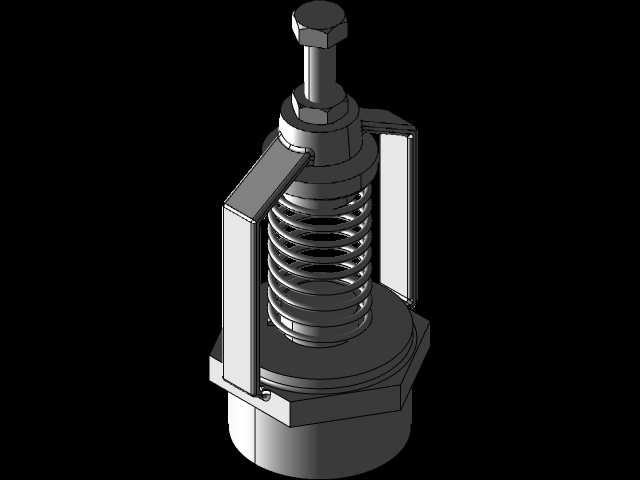

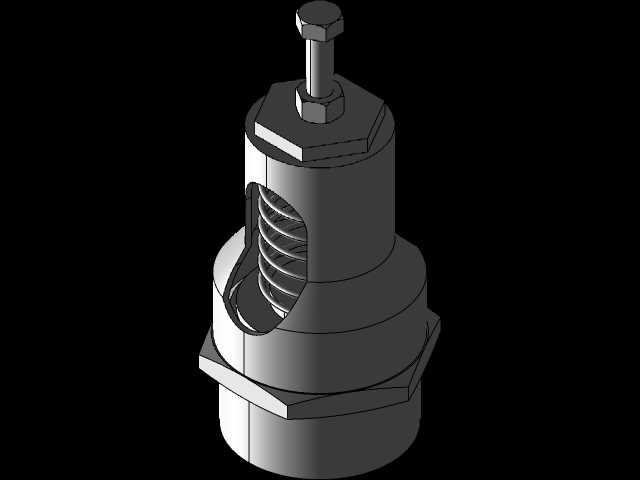

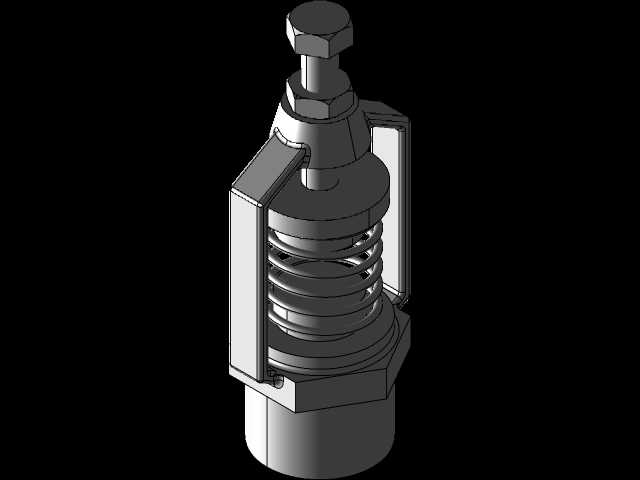

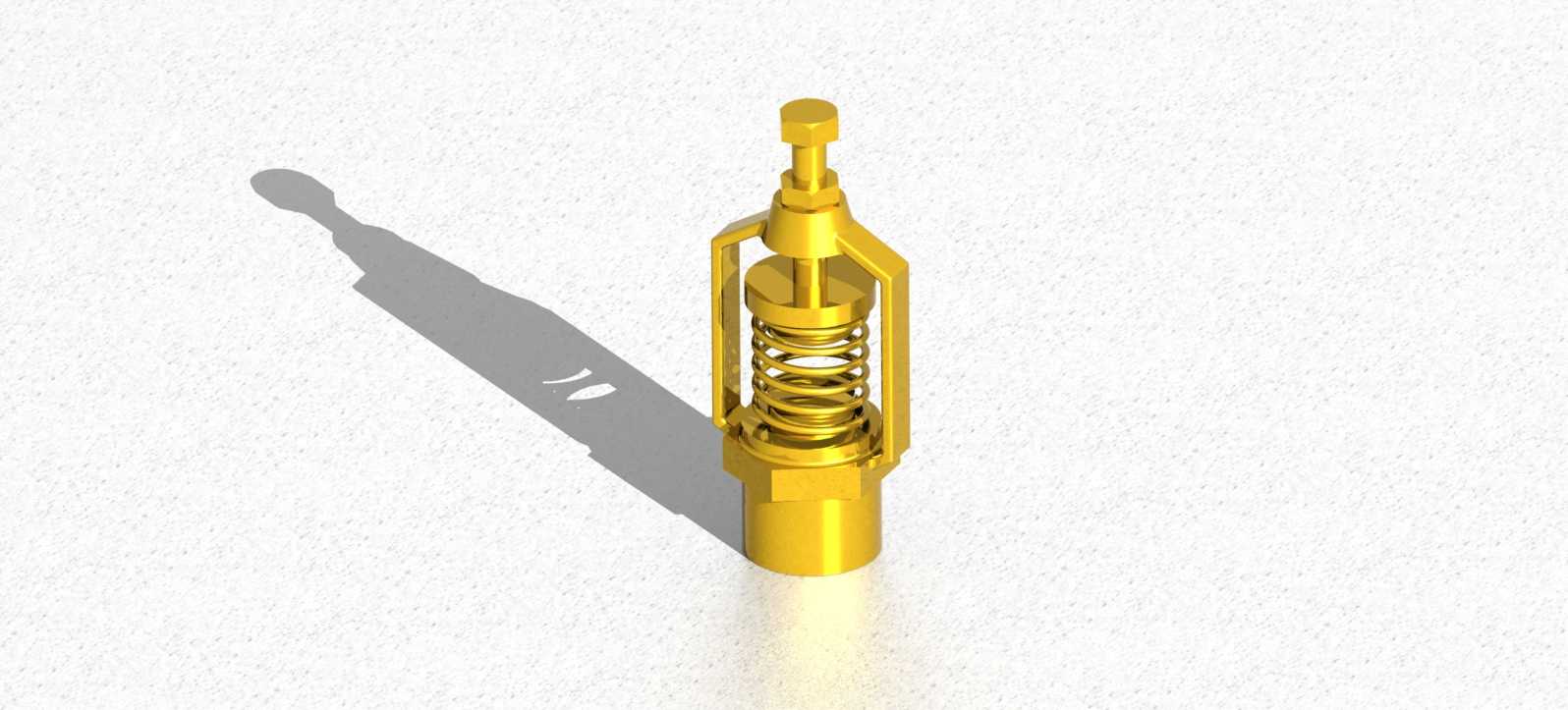

弹簧活塞式减压阀内部结构展示

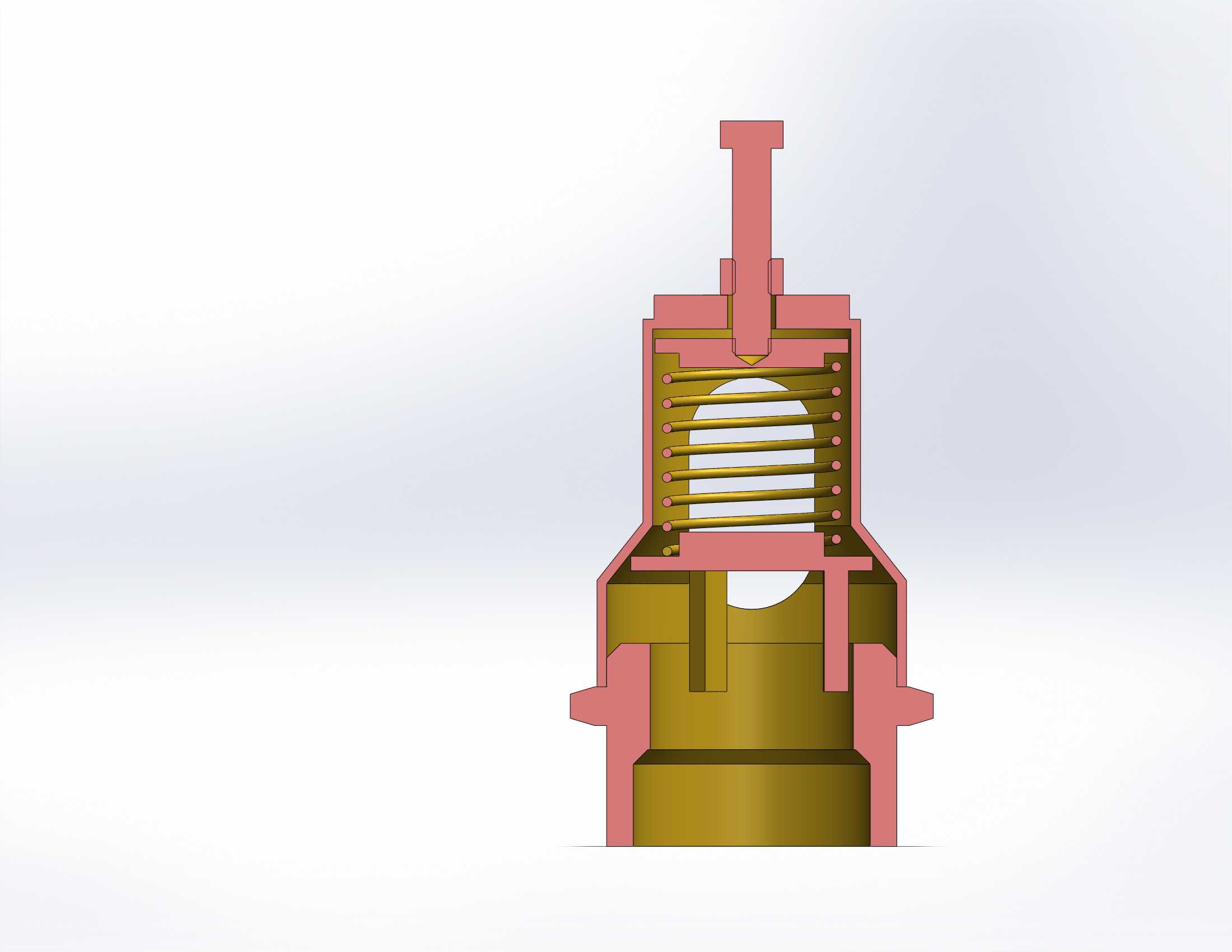

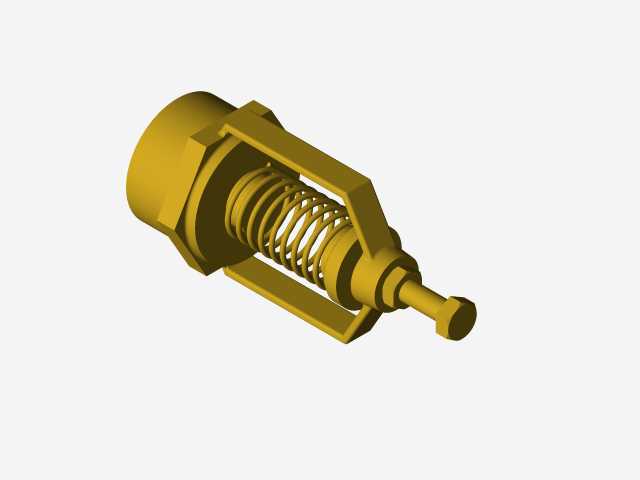

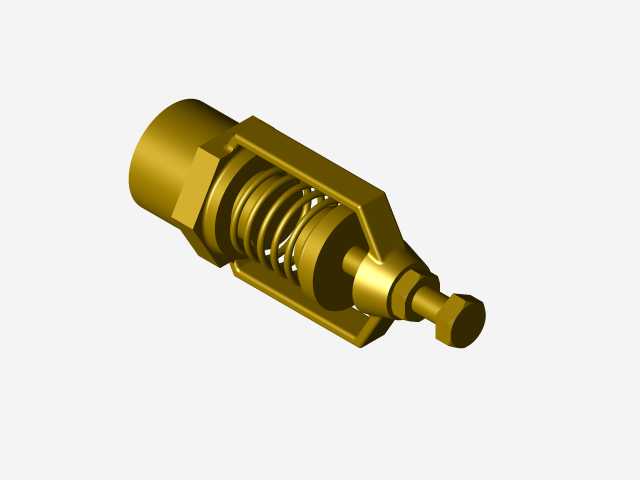

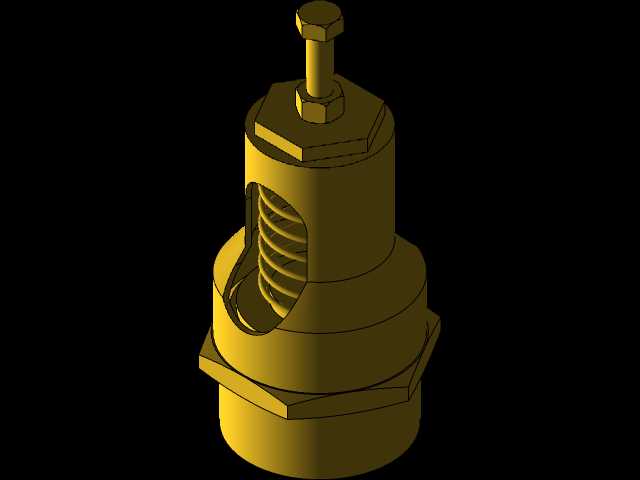

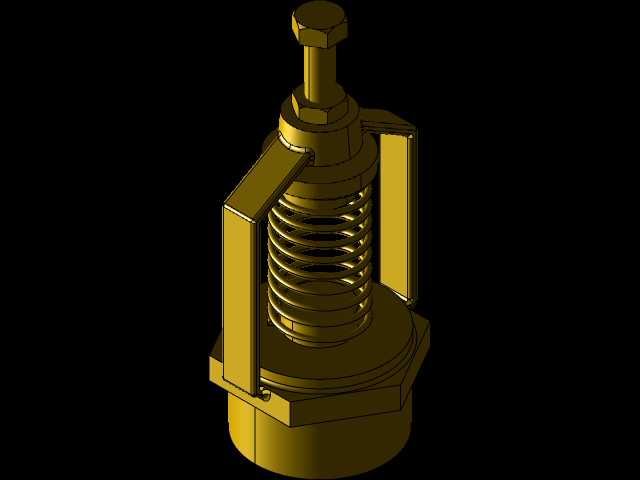

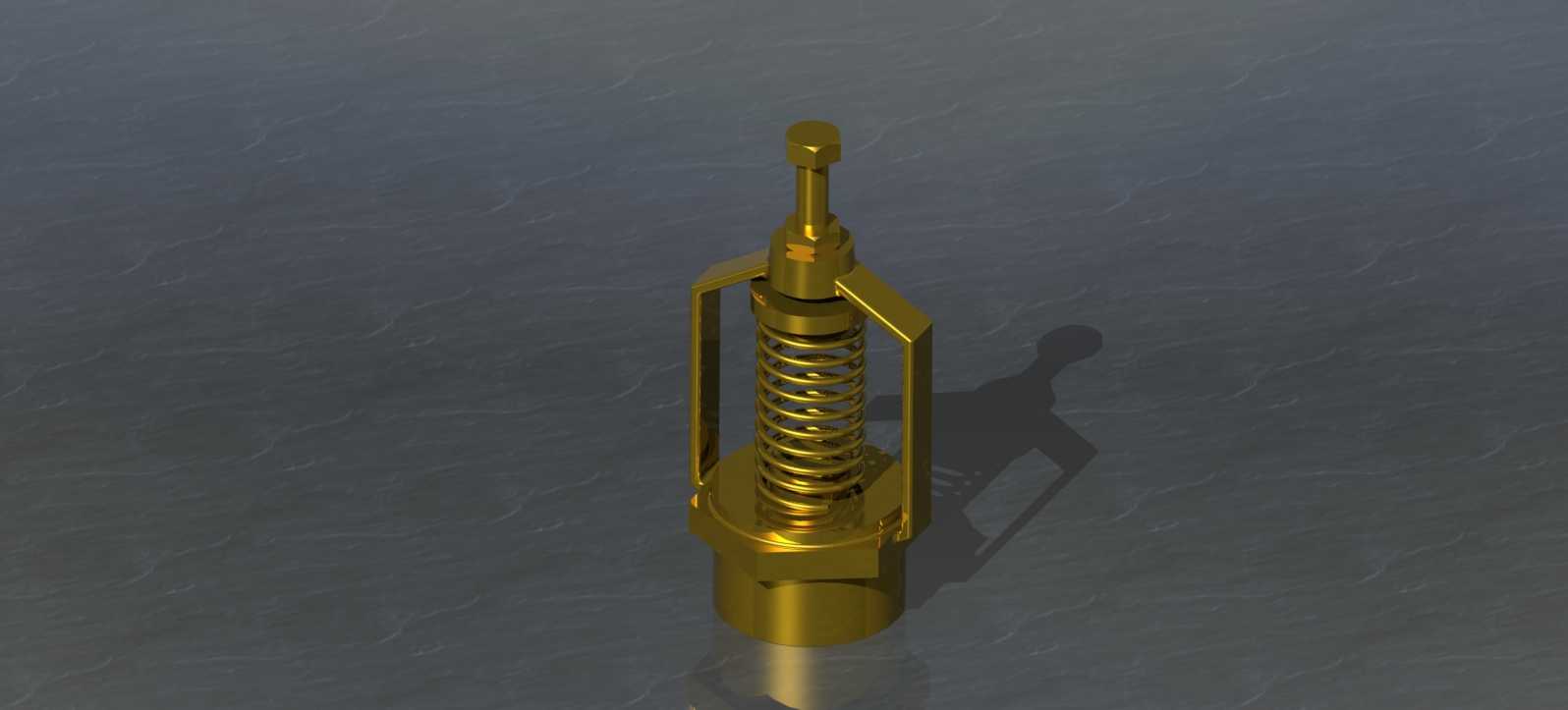

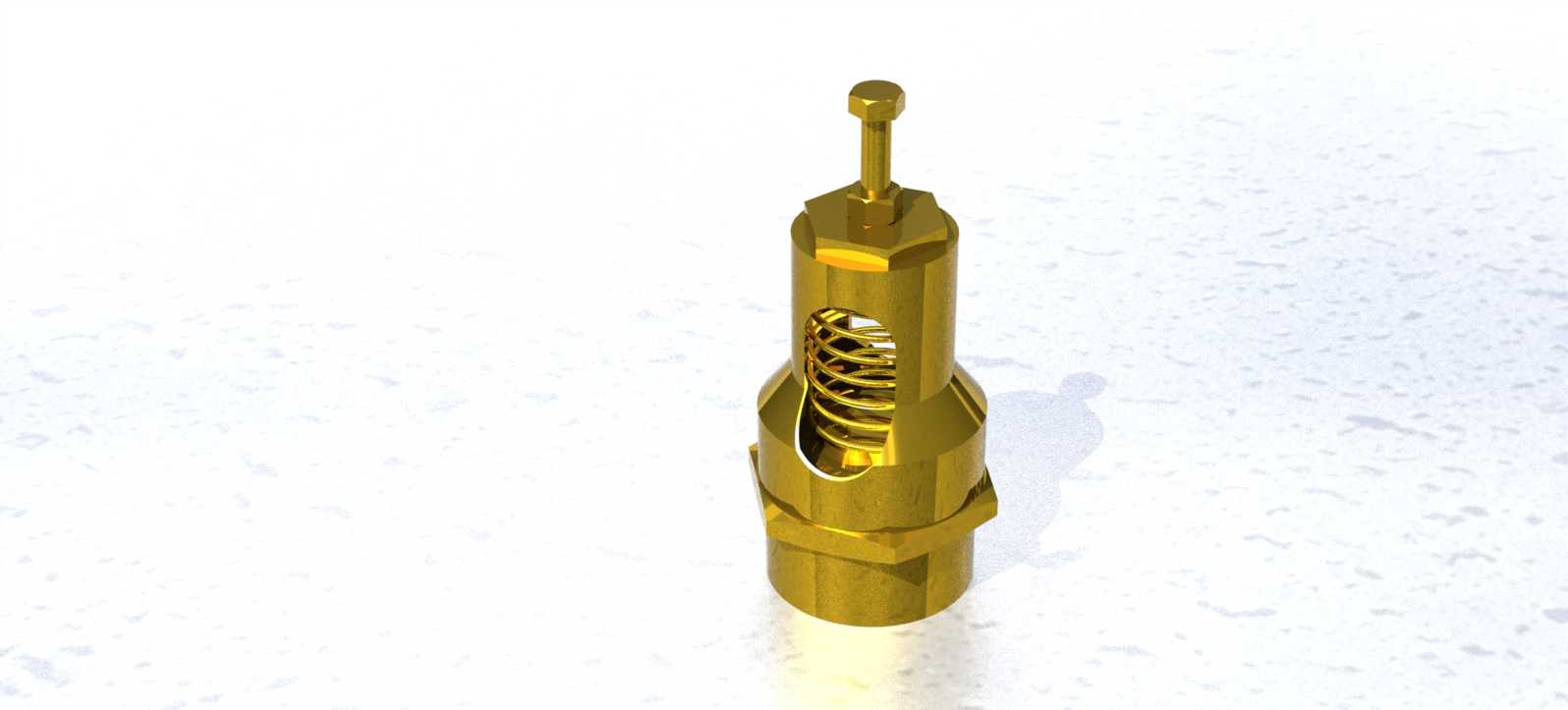

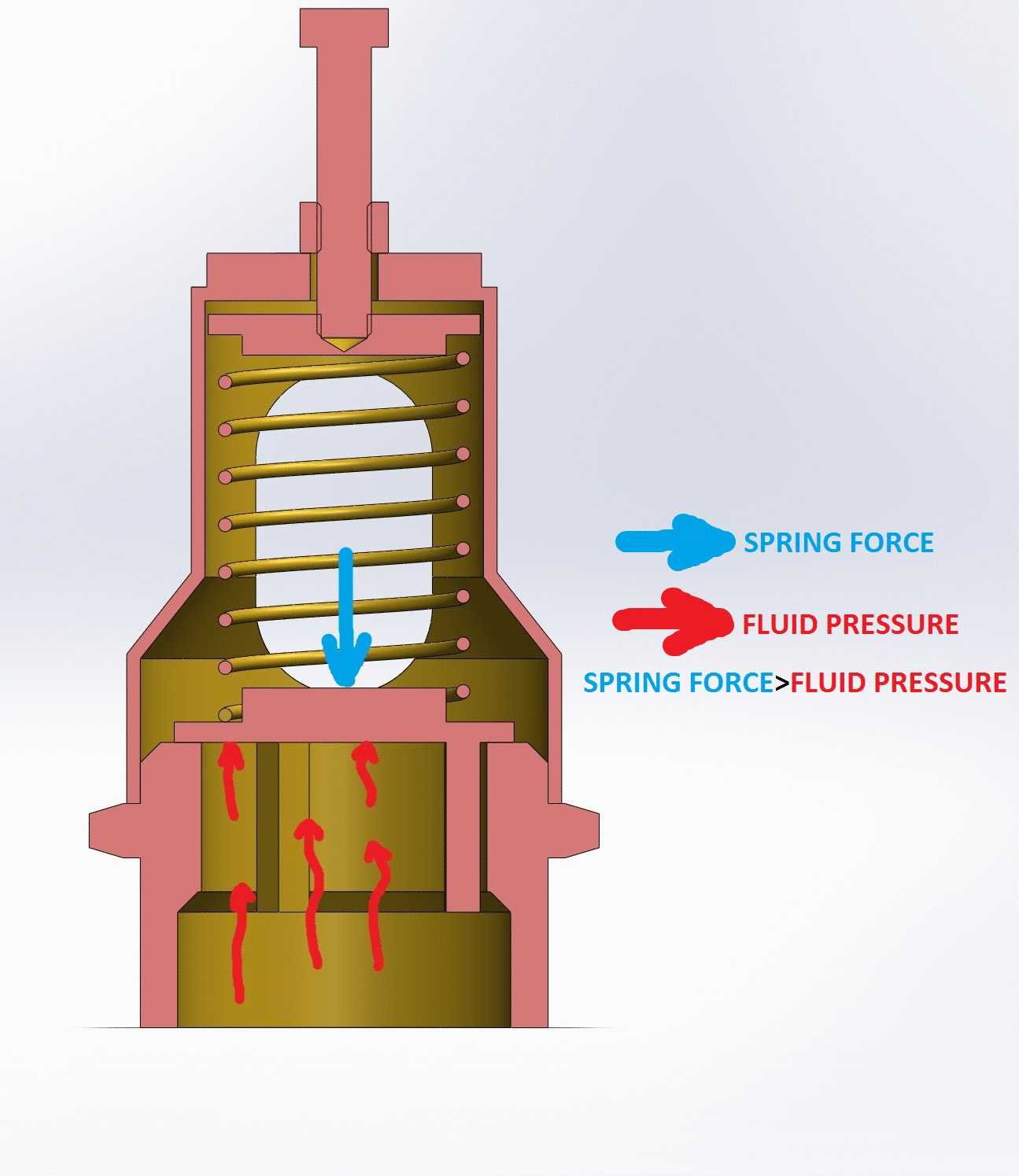

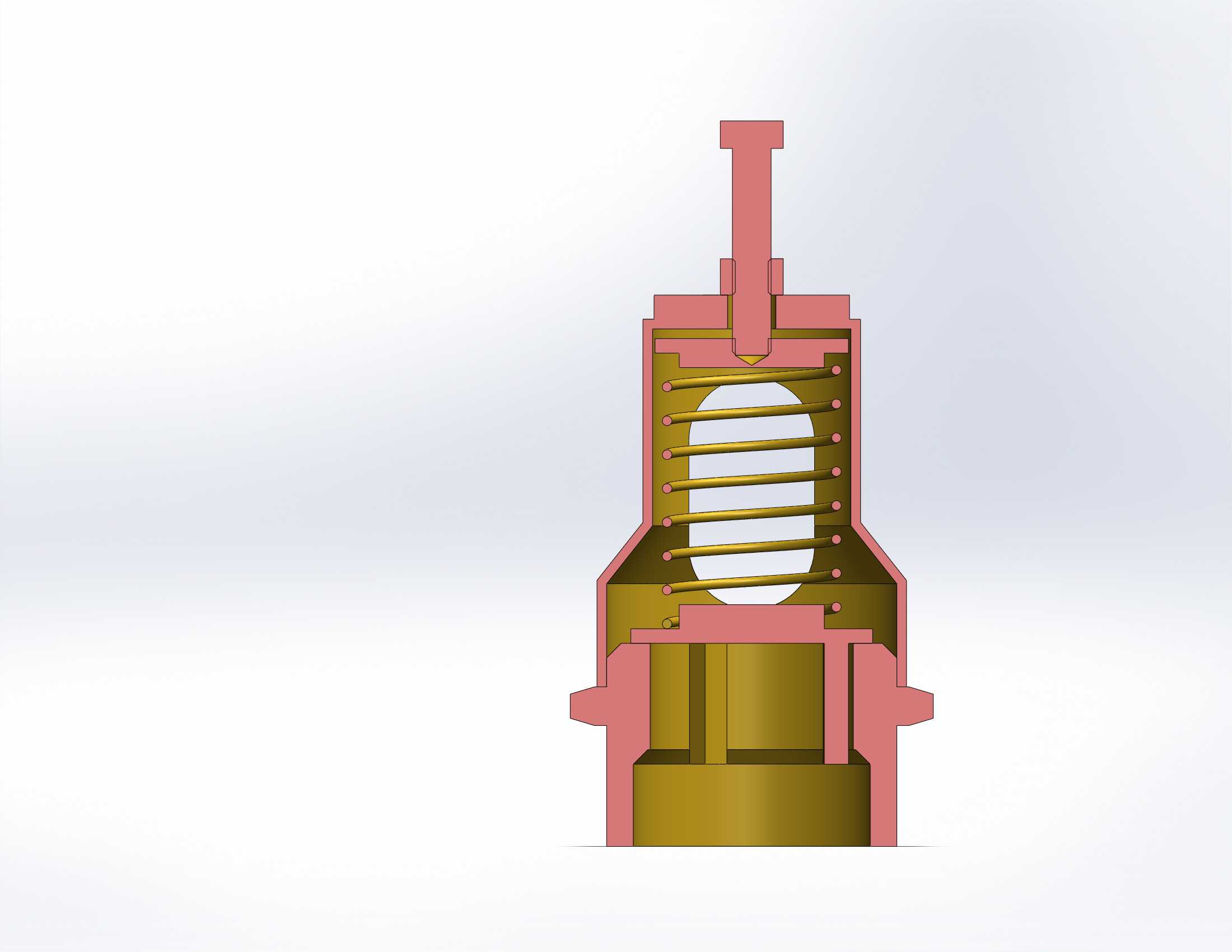

这款减压阀的三维结构完整还原了弹簧活塞式压力调节阀门的核心构造，可直观呈现其内部力平衡作用逻辑，在民用供水、工业流体输送、气动控制系统、消防供水管网、化工介质输送管路等场景中有着广泛应用，核心作用是将上游较高的进口压力自动调节至下游所需的稳定出口压力，避免下游管路、承压设备因压力过高出现密封失效、管路爆裂、元器件损坏等问题，同时可在系统出现异常超压时辅助释放多余压力，保障整个流体系统的运行安全。从功能特性来看，该结构采用弹簧预紧力与下游流体压力直接平衡的作用原理，阀体内置的圆柱螺旋压缩弹簧为压力调节提供稳定的预紧作用力，下部活塞式阀芯组件直接感受下游流体的压力变化，当出口压力低于设定值时，弹簧力大于流体向上的推力，阀芯下移打开过流通路，高压流体从入口进入阀腔后流向出口侧；当出口压力升高至设定值时，流体压力推动活塞上移压缩弹簧，带动阀芯上移减小过流开度，直至弹簧力与流体压力达到动态平衡，从而维持出口压力的稳定，这种直动式结构响应速度快，结构简单可靠，适合中小通径、压力调节精度要求适中的管路场景。在设计思路上，该结构优先保证力传递路径的同轴度，弹簧安装腔、活塞导向段、阀芯密封面处于同一中心轴线上，避免偏载导致的卡涩、密封不严问题；阀体采用上下分体式铸造结构，既方便内部弹簧、活塞、密封件的装配与后期维护更换，也能保证整体承压强度满足管路额定压力要求；入口与出口采用同轴侧出的接口布局，可直接适配水平安装的管路走向，降低管路改造的成本。从安装边界来看，该类阀门的外形轮廓遵循常规直通式阀门的布局特点，上部弹簧调节端预留足够的操作空间用于压力设定调整，两侧接口的连接尺寸匹配对应通径的管路法兰或螺纹标准，安装时需保证流体流向与阀体标注方向一致，阀体下部无需额外预留过大的检修空间，整体安装占用空间紧凑，可适配空间受限的管路安装场景，同时内部过流通道采用顺滑的流线型设计，可减少流体通过时的压损与湍流扰动，降低阀门运行过程中的振动与噪音。
