自行车后减震器高精度三维结构设计

这款后减震器是面向山地自行车、高性能通勤自行车后悬架系统开发的核心阻尼部件，主要应用于非铺装路面骑行、越野骑行、城市复杂路况通勤等场景，核心作用是过滤骑行过程中后轮传递的路面颠簸冲击，将轮组遭遇的坑洼、碎石、减速带带来的瞬时冲击力通过阻尼结构耗散，避免刚性冲击直接传递到车架与骑乘者身上，既能够提升长时间骑行的舒适度，减少骑乘者腰臀部位承受的震动负荷，也能在高速越野、过弯、飞跃落地的工况下提升后轮的贴地性能，防止轮组弹跳导致的抓地力流失，提升骑行过程的操控稳定性与行驶安全性。

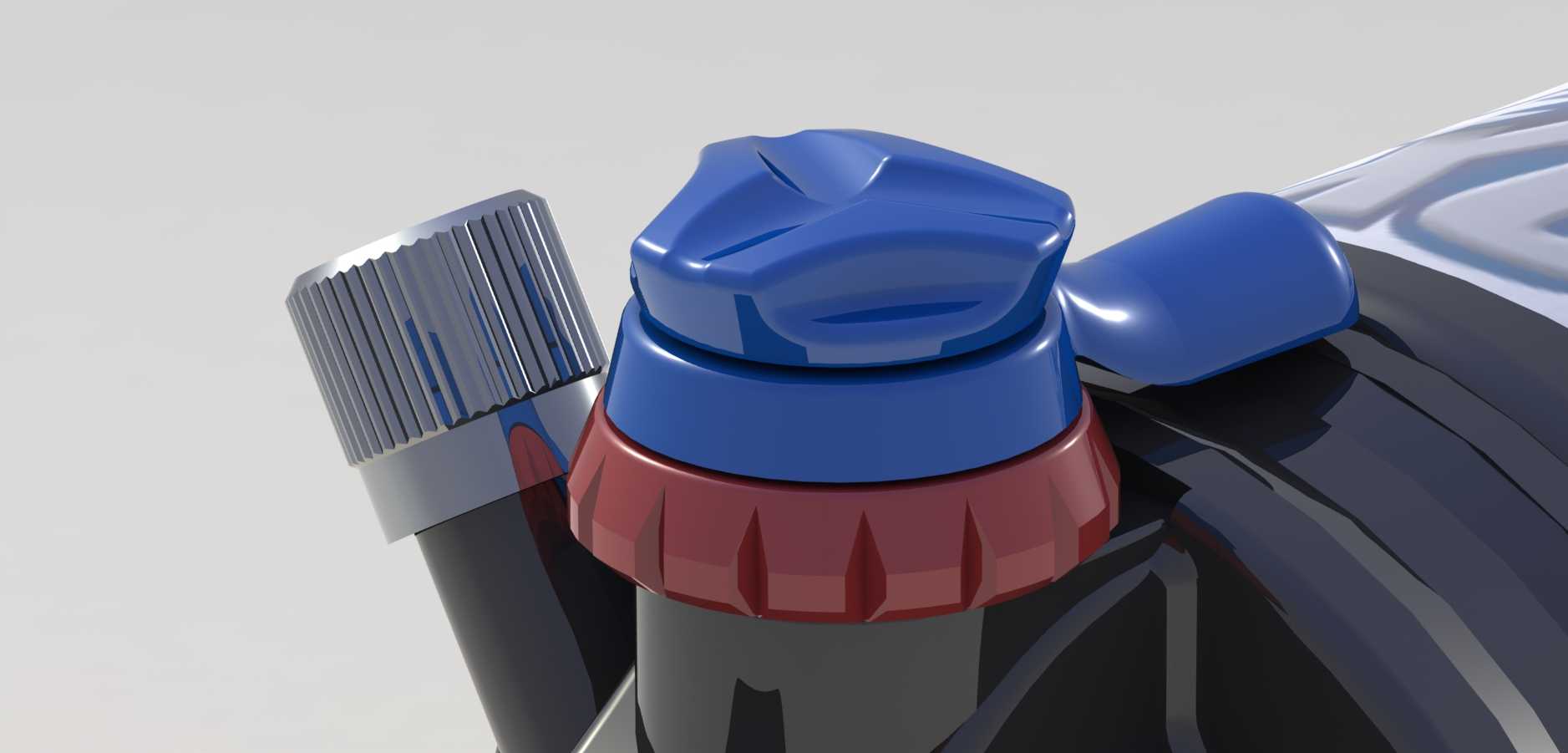

从功能特性来看，这款减震器集成了弹簧回弹阻尼与压缩阻尼调节结构，顶部的红蓝调节旋钮分别对应回弹速度与压缩阻尼的档位调整，骑乘者可以根据自身体重、骑行路况、个人骑行风格灵活调整阻尼参数：在平整铺装路面骑行时可以调高阻尼硬度，减少踩踏过程中减震器带来的动力泄力，提升踩踏传动效率；在越野颠簸路段可以调低阻尼硬度，提升减震器的行程响应灵敏度，最大化过滤路面震动。主体缸体采用高强度密封结构设计，内置阻尼油腔与高压气室结构，能够承受高频往复运动带来的油压冲击与密封磨损，侧方的充气阀结构可以调整气室预压值，适配不同负载下的减震初始刚度需求，两端的衬套安装孔采用耐磨金属衬套内嵌橡胶缓冲层的结构，既能够保证安装连接的结构强度，也可以过滤安装位置传递的微小高频震动，减少连接部位的异响与磨损。

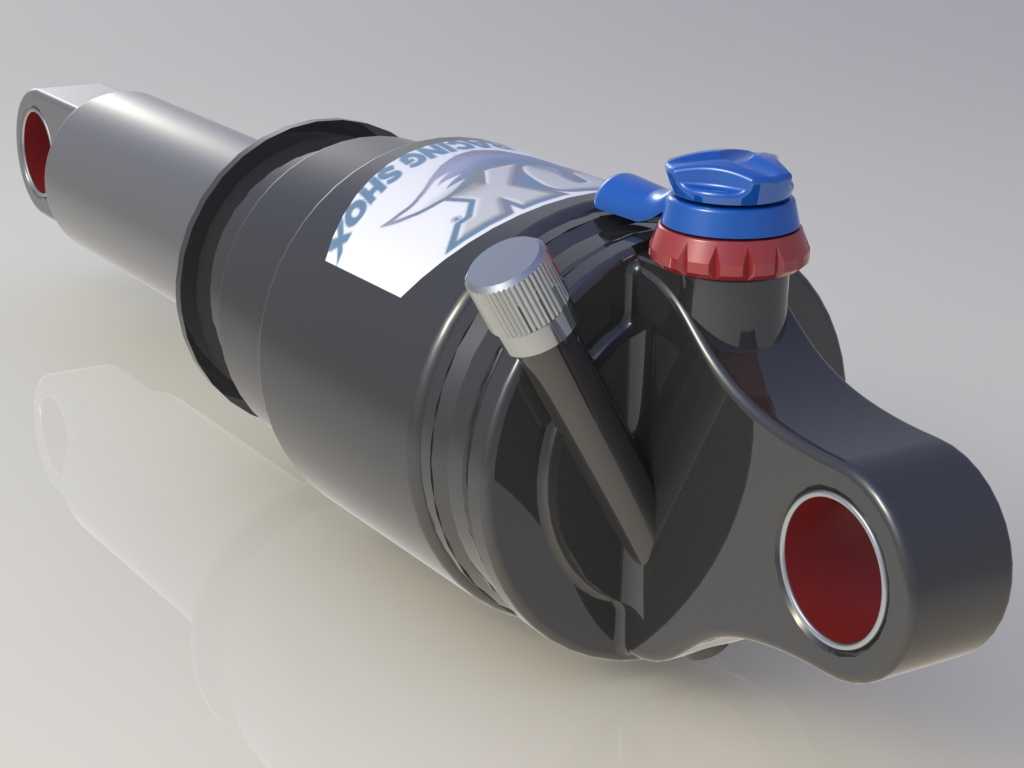

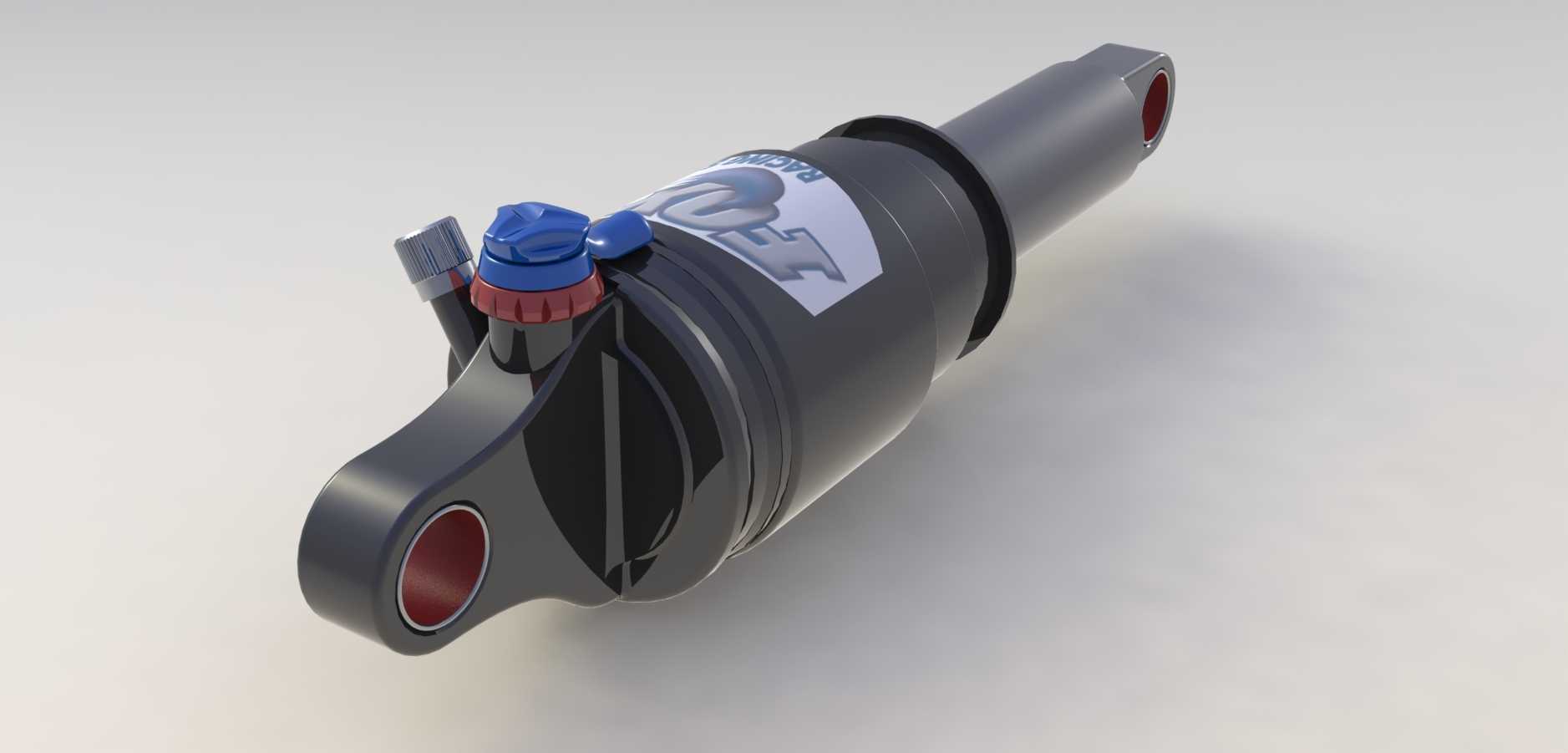

在设计思路上，这款模型完全按照实际装车的尺寸边界进行1:1建模还原，整体结构遵循真实减震器的装配逻辑，从外部的缸体外壳、调节旋钮、安装吊耳，到内部的阻尼活塞杆、密封件、气室分隔结构都做了完整的结构还原，建模过程中充分考虑了各部件之间的装配间隙与运动干涉问题，保证减震器在全行程压缩、回弹过程中各部件不会出现结构卡滞。外形尺寸方面，这款减震器两端安装锚点的中心距为190毫米，这个尺寸是目前中端山地自行车后悬架的主流安装规格，能够适配绝大多数采用单转点、四连杆结构的软尾自行车车架，安装孔的内径、缸体的最大外径、整体结构的轮廓边界都严格遵循通用装车尺寸要求，不需要额外修改车架安装位就可以直接完成替换安装，缸体外部的标识区域、调节旋钮的防滑纹理、安装孔的倒角细节都做了精细化还原，既可以用于自行车配件的结构展示、装配教学，也可以用于整车设计阶段的悬架系统干涉校核、运动仿真分析。
