手摇式棘轮绞盘内部结构展示设计

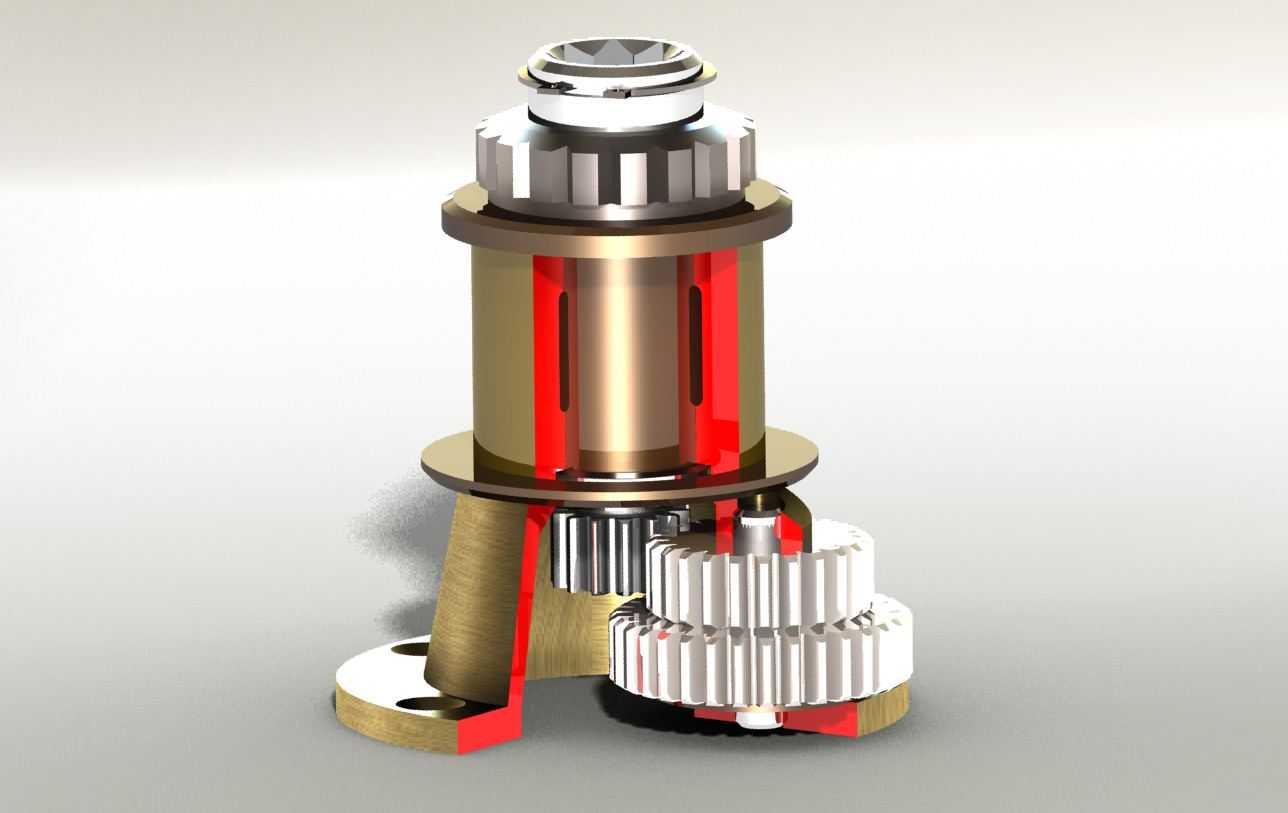

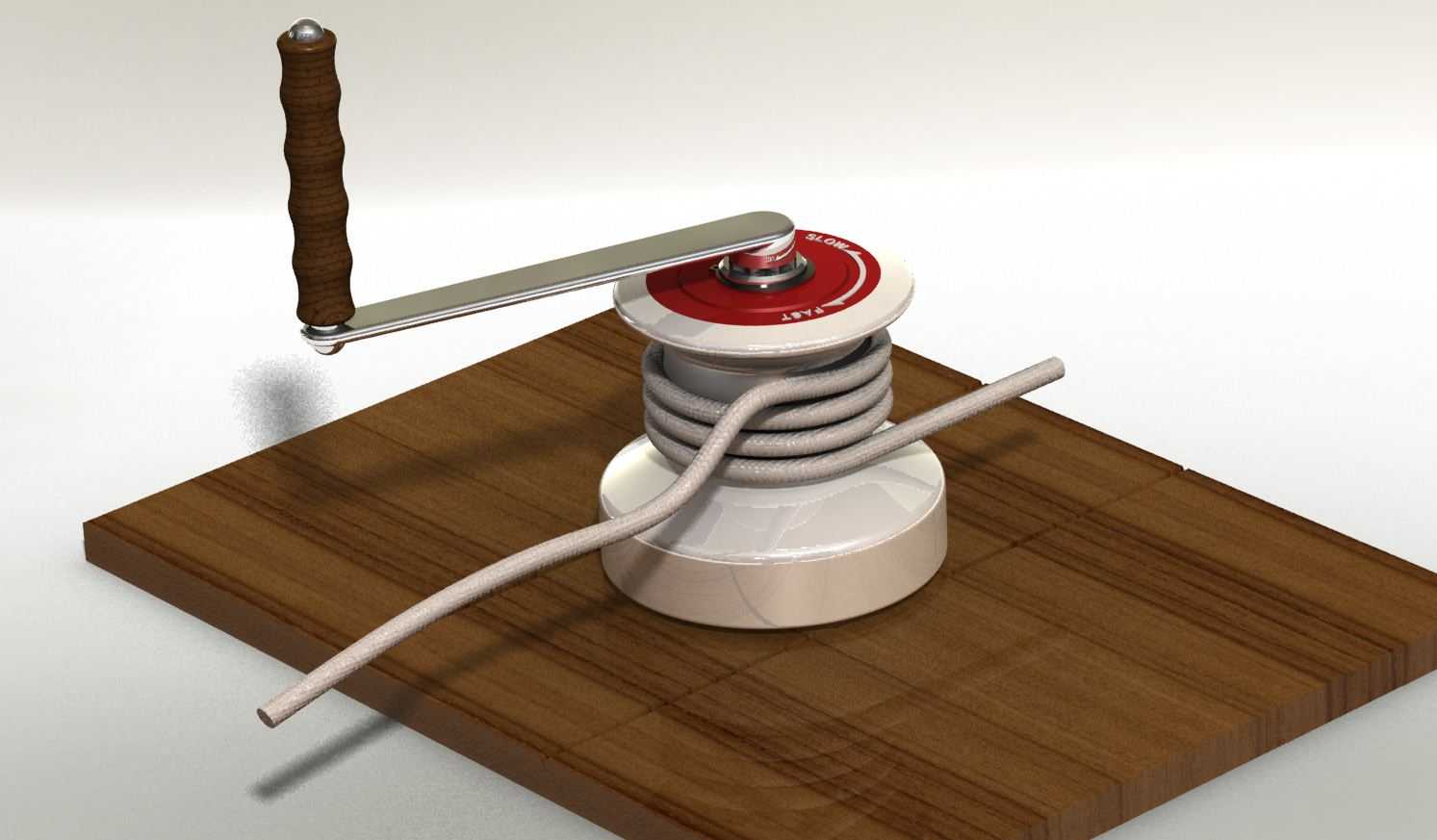

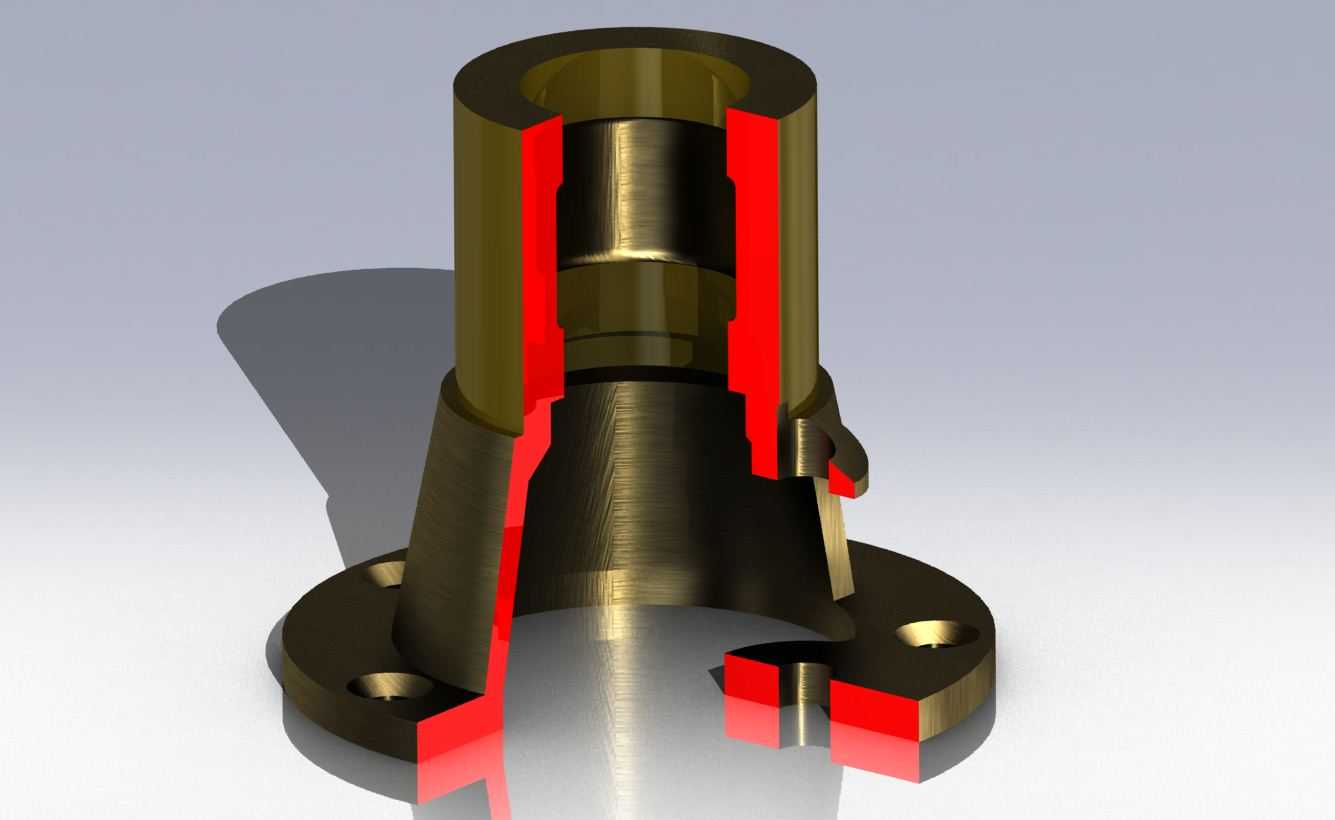

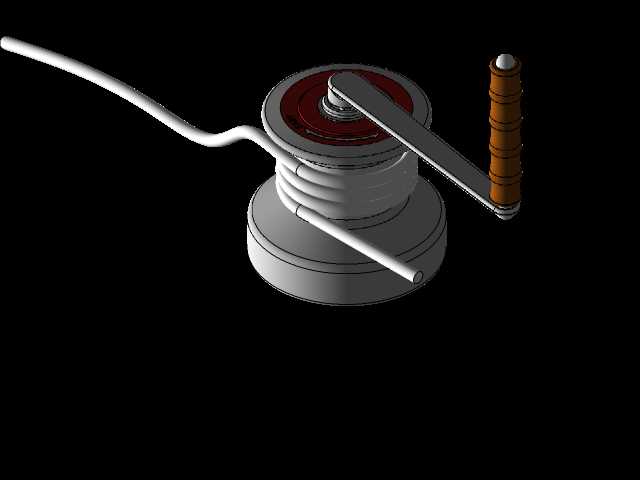

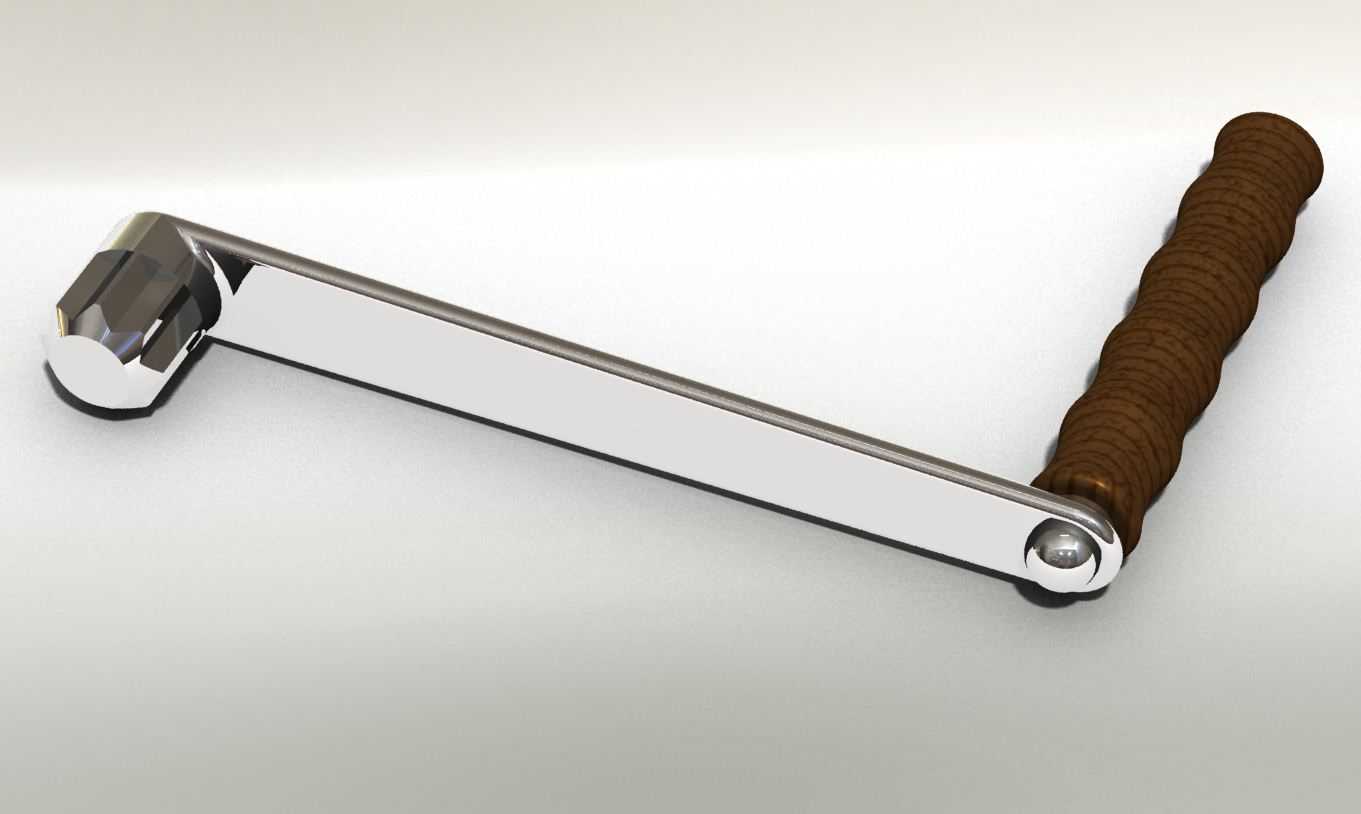

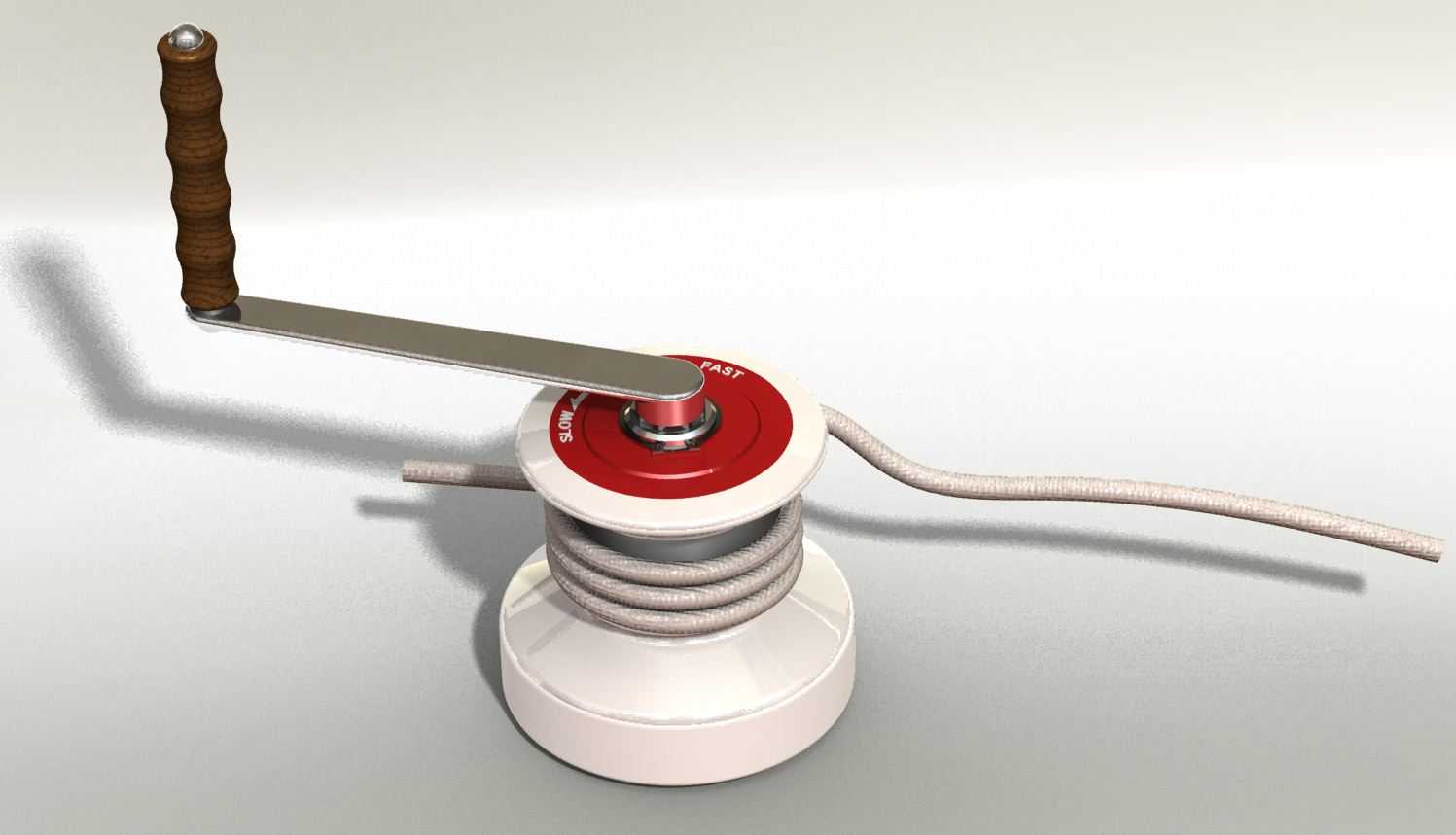

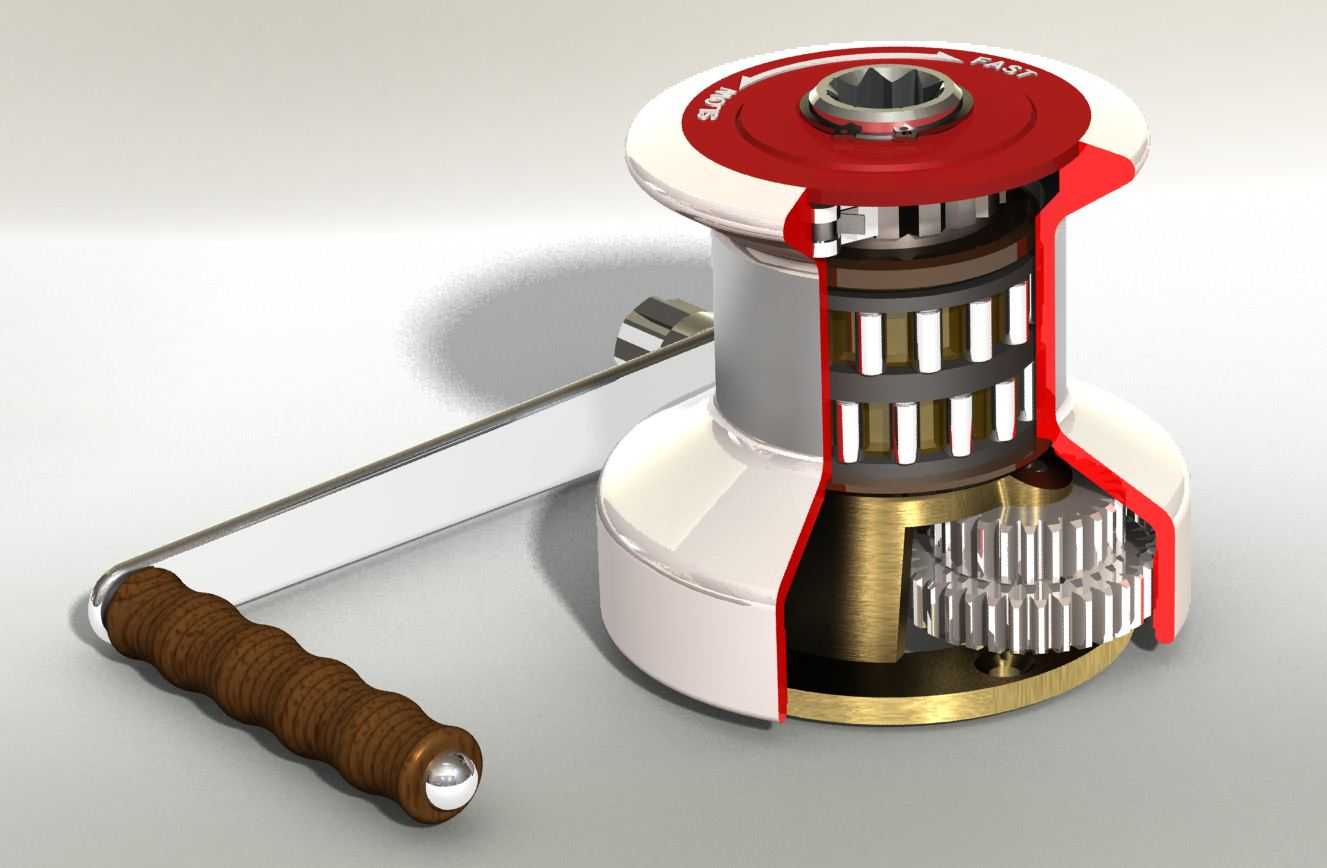

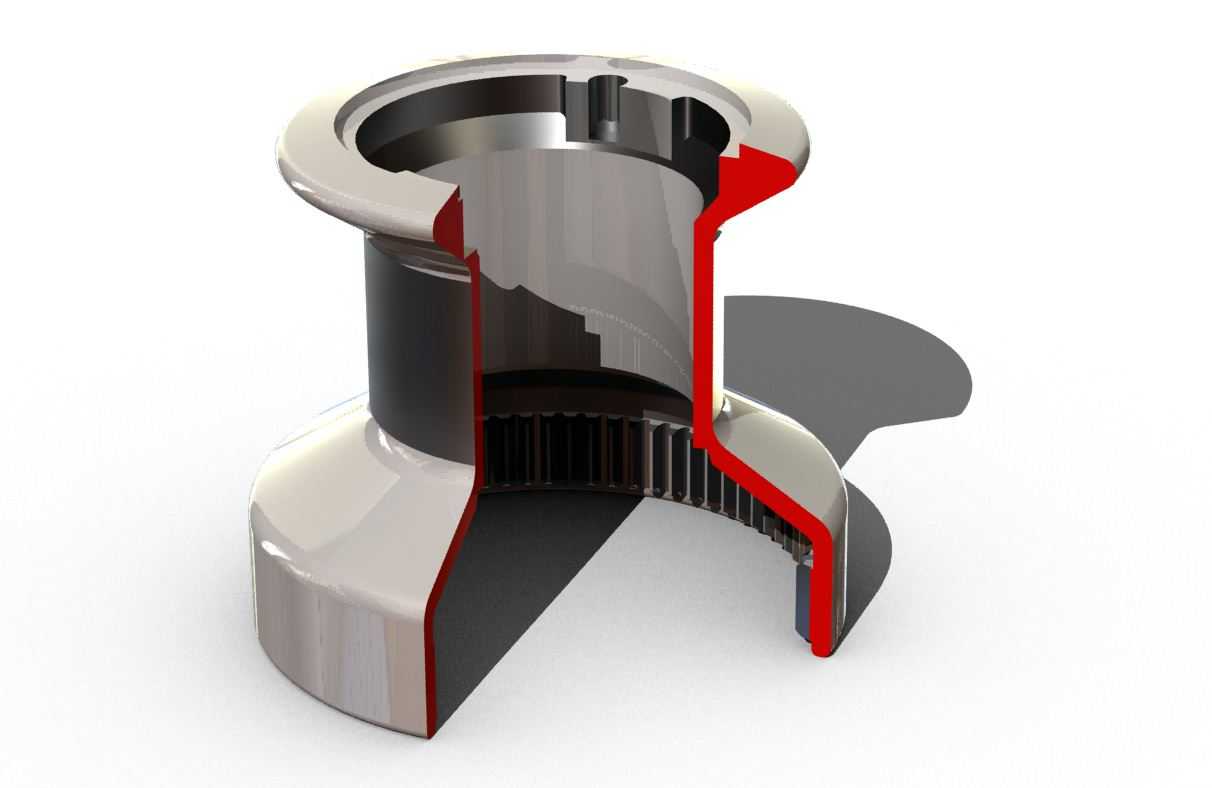

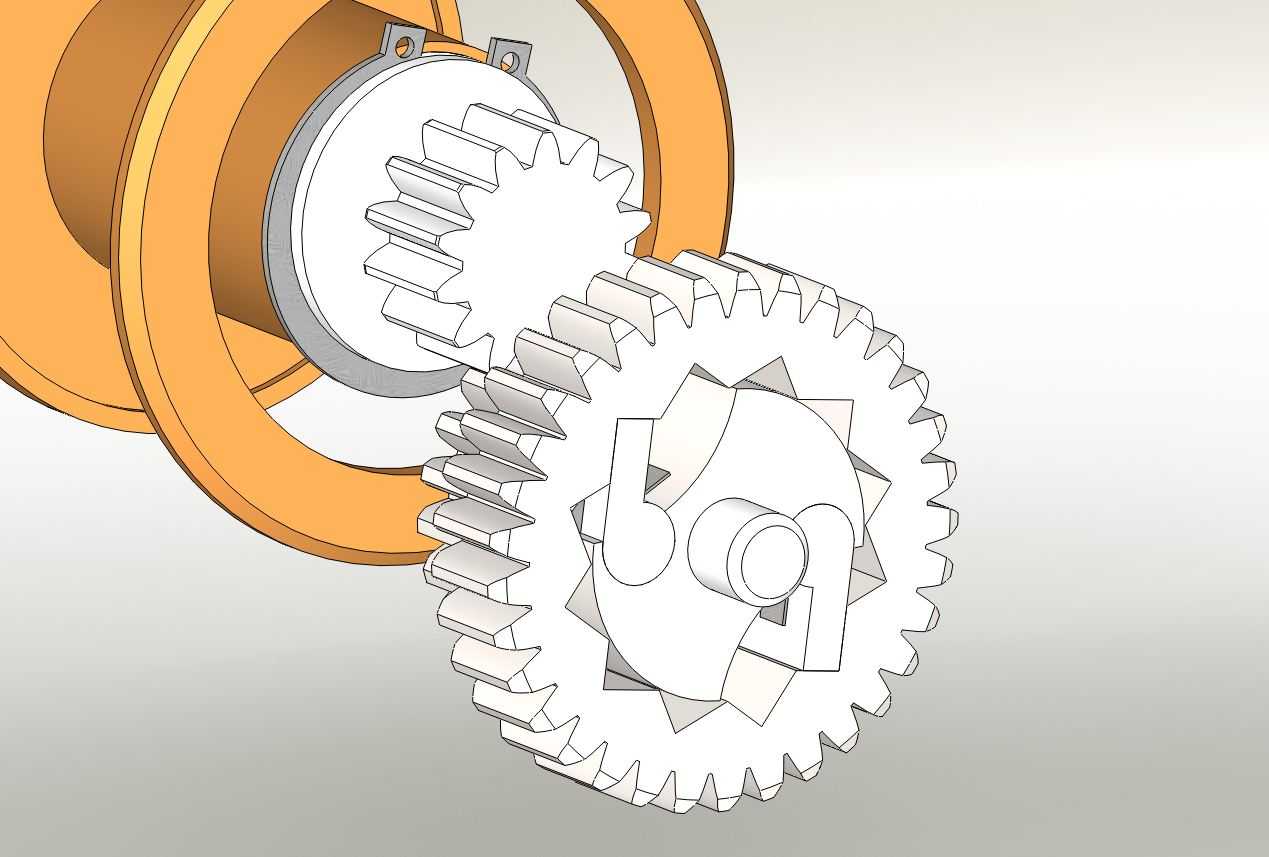

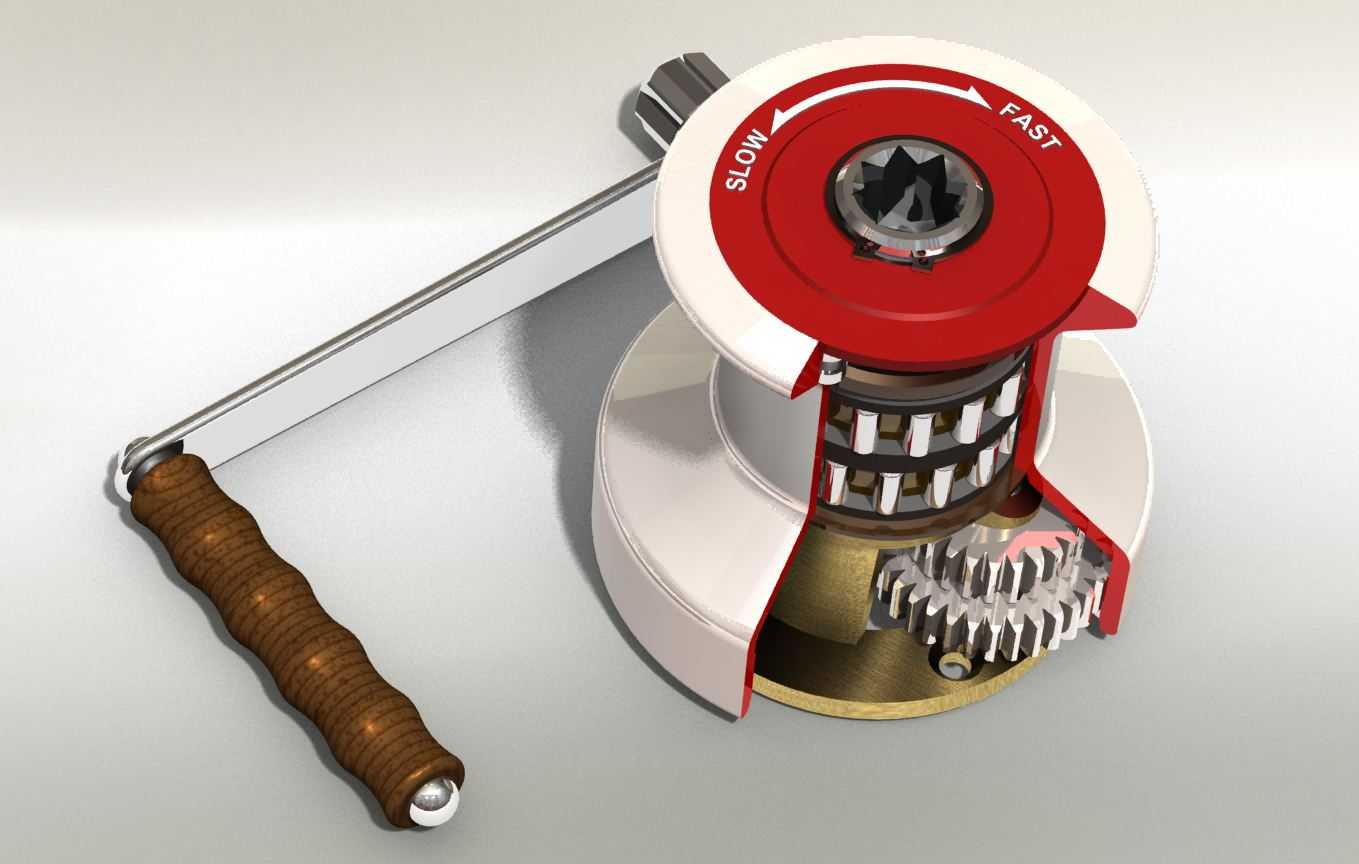

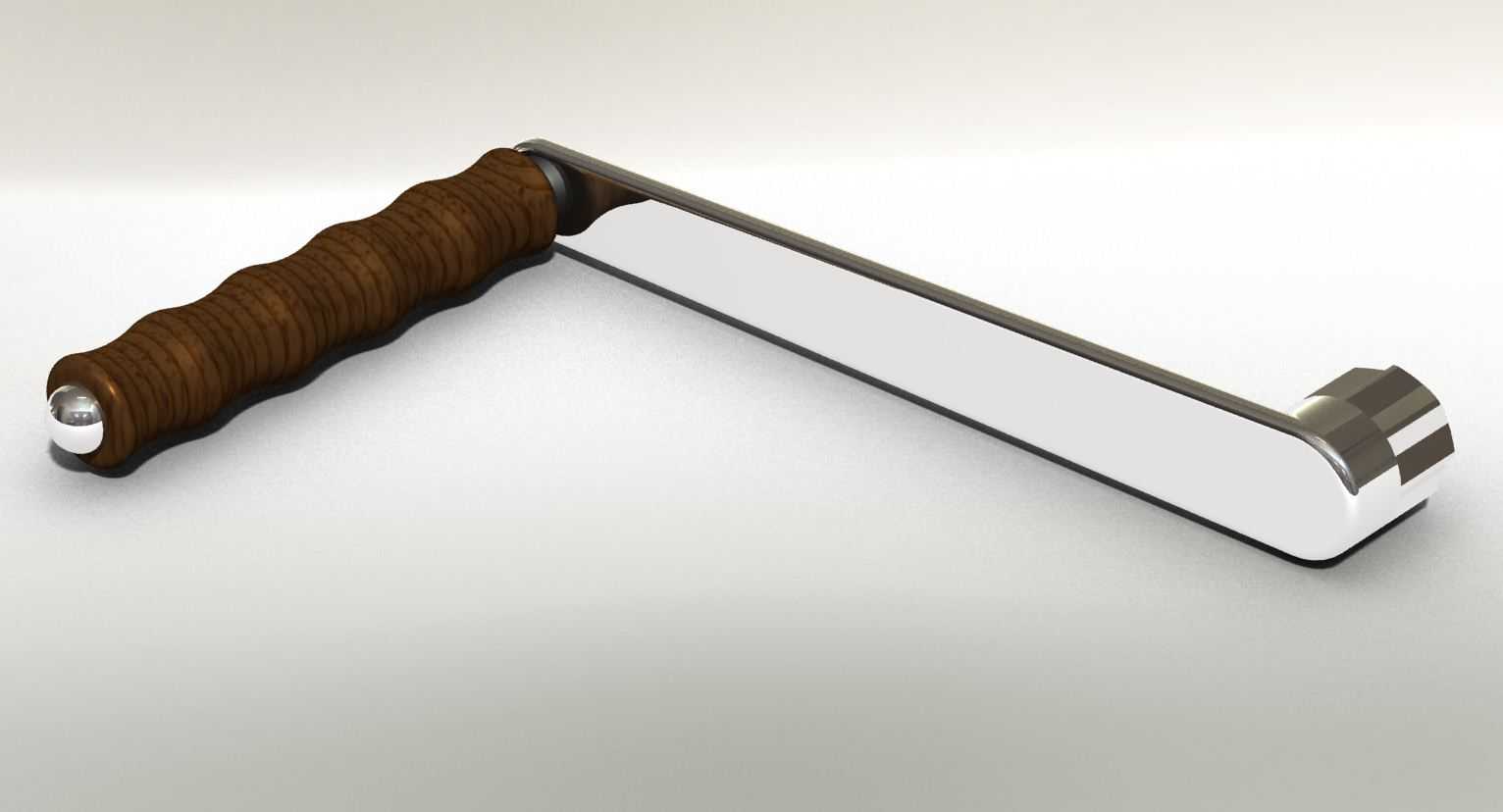

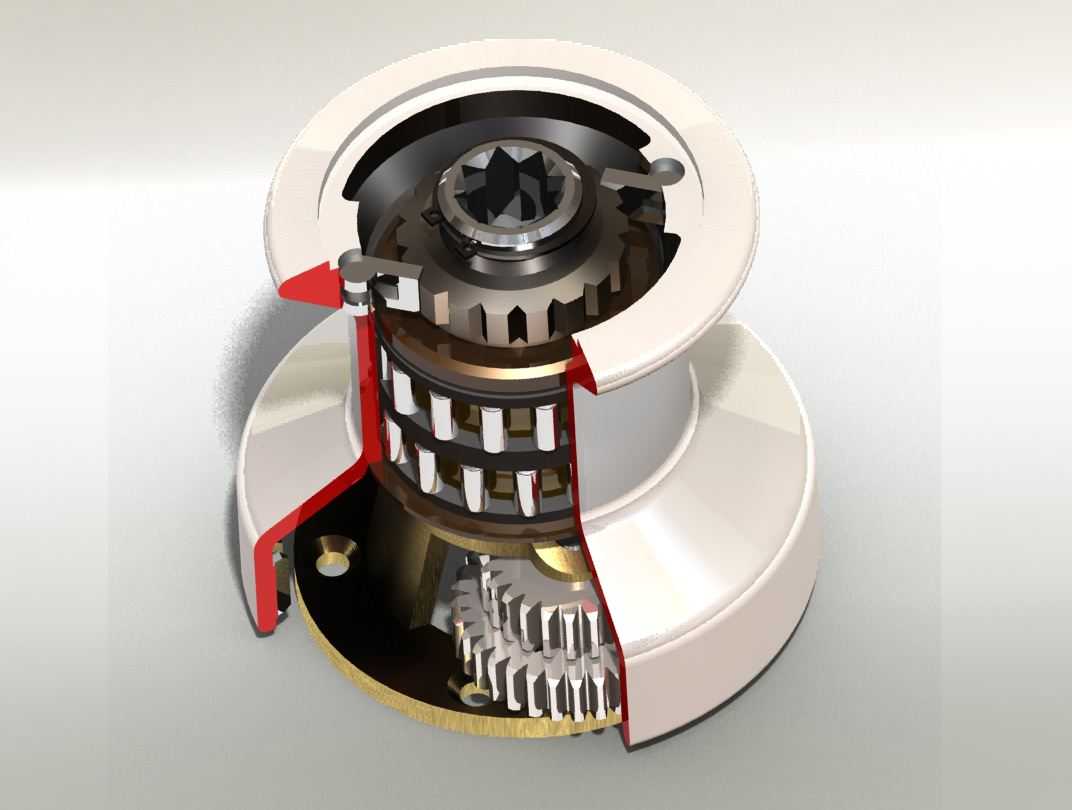

这款手摇式棘轮绞盘是面向轻载牵引、起重场景设计的手动机械装置，广泛应用于小型设备移位、户外露营装备拖拽、小型船舶岸泊固定、轻型货物短途牵引、农用机具位置调整等无动力供电的作业场景，可在无外接能源的环境下完成小吨位载荷的收放与固定作业，适配户外、野外、狭小作业空间等电动设备无法覆盖的使用需求。从实际用途来看，该绞盘通过摇臂输入人力扭矩，经内部多级传动机构放大扭矩后带动卷筒转动，实现绳索的收卷与释放，顶部设置的快慢档位切换结构可根据载荷大小调整传动比，重载工况下切换低速档获得更大输出扭矩，轻载快速收放场景下切换高速档提升作业效率，内置的棘轮止逆结构可在停止摇臂操作时自动锁止卷筒，避免载荷下坠或绳索回退，保障作业过程的安全性。在产品功能特性上，该绞盘采用剖视结构呈现内部传动逻辑，可清晰看到内部的行星齿轮组、棘轮棘爪组件、传动轴系与档位切换拨叉结构，各传动部件之间的配合间隙经过合理设计，既保证传动过程的顺畅无卡滞，又能减少部件磨损延长使用寿命；摇臂采用防滑木质握把搭配金属杆身，握持手感舒适，操作时可施加足够的输入力，卷筒部分的容绳空间经过优化，可容纳足够长度的牵引绳索，满足常规作业的行程需求。从设计思路来看，整体结构遵循手动起重设备的安全设计规范，将传动部件全部封闭在上下壳体内部，避免作业过程中异物卡入传动结构或人员误触运动部件造成伤害，外部壳体采用圆润过渡的造型设计，无尖锐棱角，减少搬运与操作过程中的磕碰风险；档位标识设置在顶部端盖醒目位置，操作时可直观识别当前档位状态，降低误操作概率。在外形尺寸与安装边界上，该绞盘整体结构紧凑，整体径向尺寸适配小型安装基座的固定需求，底部设置的安装法兰可通过螺栓固定在作业平台、支架或设备本体上，安装孔位采用对称布局，可适配不同方向的安装固定需求，摇臂的转动半径经过合理规划，操作时不会与安装基座或周边部件产生干涉，可在狭小空间内完成全行程的摇转操作，整体重量控制在手动搬运可承受的范围内，便于不同作业场景之间的转移使用。
