齿轮曲柄联动往复运动教学演示机构

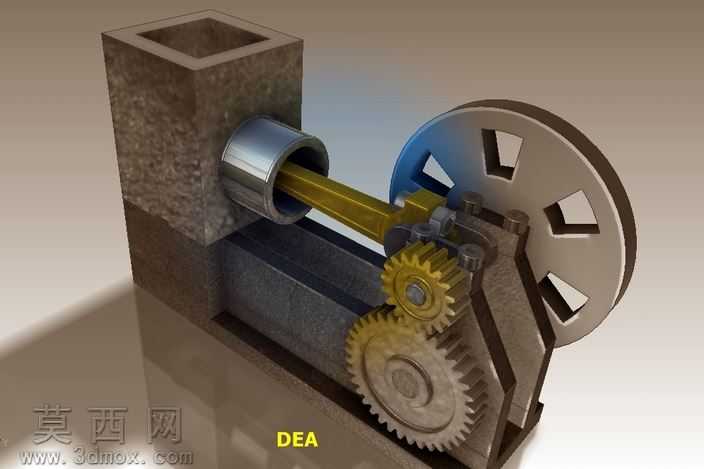

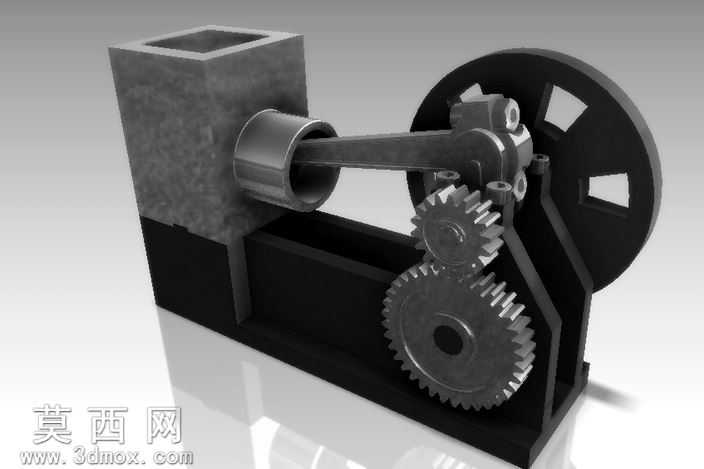

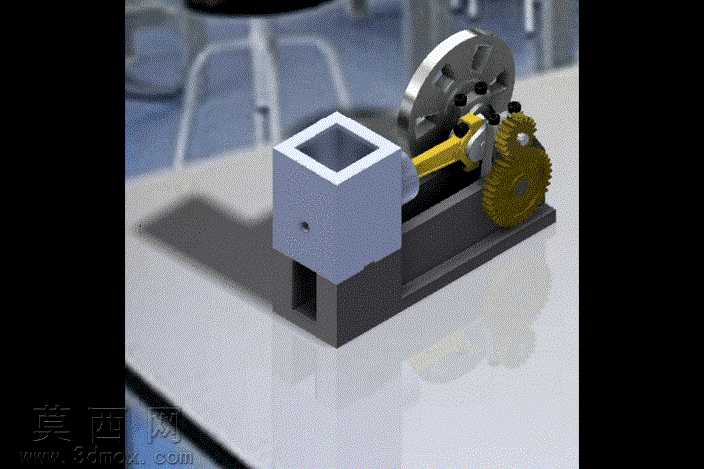

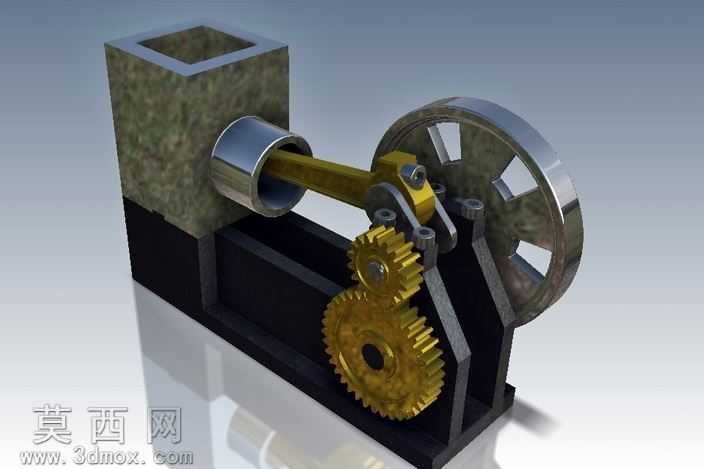

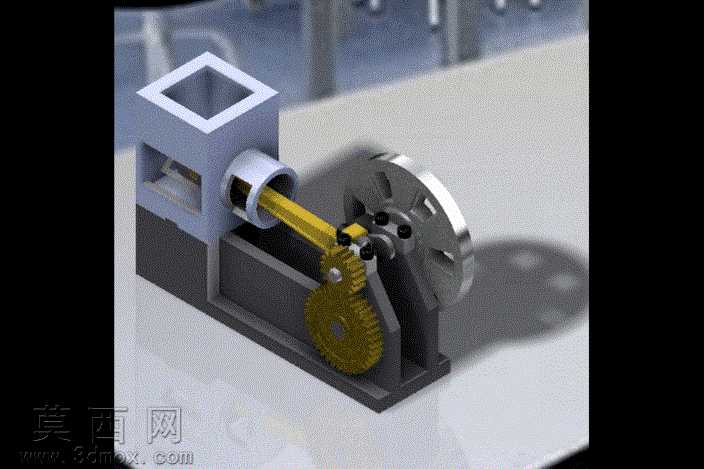

本作品为机械运动原理演示类三维建模作品，整体采用模块化装配设计思路完成搭建，建模过程中严格遵循机械传动的实际配合公差要求，对每一处运动副的配合间隙都做了符合实际装配逻辑的参数设定，确保虚拟装配状态下各部件无干涉、运动逻辑完全符合真实机械运行规律。模型整体由立式机架、进料方斗、传动齿轮组、曲柄轮盘、联动连杆、活塞式执行构件六大核心部分组成，建模阶段首先完成基准机架的搭建，将L型分体式机架作为所有运动部件的安装基准，机架上部预留进料方腔的安装位，侧部预留传动轴的穿设孔位，下部预留齿轮组的安装腔体，所有安装位的定位尺寸均经过同轴度、平行度校验，保证后续装配的部件位置精度。传动部分采用两级直齿圆柱齿轮传动结构，建模时严格按照标准渐开线齿形绘制齿廓曲线，对齿顶高、齿根高、模数、压力角等参数均按标准机械设计规范设定，两个齿轮的啮合间隙控制在合理范围，既保证传动过程无卡滞，也避免间隙过大导致的传动虚位。齿轮组的输出端连接偏心曲柄轮盘，轮盘上设置偏心销轴用于连接传动连杆，连杆另一端连接做直线往复运动的活塞构件，活塞构件穿设在机架侧部的导向套筒内，导向套筒与活塞的配合采用间隙配合参数，模拟真实滑动摩擦副的运动状态。材质与渲染阶段，针对不同部件做了差异化的材质设定：机架部分采用哑光深灰铸铁材质，添加细微的铸造纹理质感，还原铸铁件的粗糙表面特性；齿轮部分采用黄铜金属材质，调整金属粗糙度与反射参数，呈现铜质零件温润的金属光泽；曲柄轮盘采用亮面镀铬钢材材质，提高反射强度与高光锐利度，突出机加工金属零件的光滑表面；连杆与活塞构件采用中碳钢材质，做轻度发蓝处理的质感表现；进料方斗采用浅灰蓝色工程塑料材质，添加细微的磨砂颗粒质感，区分金属部件与非金属部件的视觉差异。渲染阶段采用柔和的工作室三点布光方案，主光源从侧上方45度角投射，打出部件的结构阴影突出立体感，辅光源从另一侧补光消除暗部死黑，顶光勾勒部件的顶部轮廓，背景采用浅灰色哑光背景板，避免背景干扰主体结构的展示，同时开启环境光遮蔽效果，强化部件装配缝隙处的阴影层次，让整体装配关系更加清晰直观。整个机构完整复现了齿轮减速带动曲柄转动，再通过连杆将旋转运动转化为直线往复运动的完整传动逻辑，可作为机械原理教学的直观演示模型，帮助学习者快速理解曲柄滑块机构与齿轮传动结合的运动原理，所有部件均可拆分查看单独结构，也可添加运动仿真驱动查看完整的运动过程。
