板载卧式DC2.1mm直流电源插座结构设计

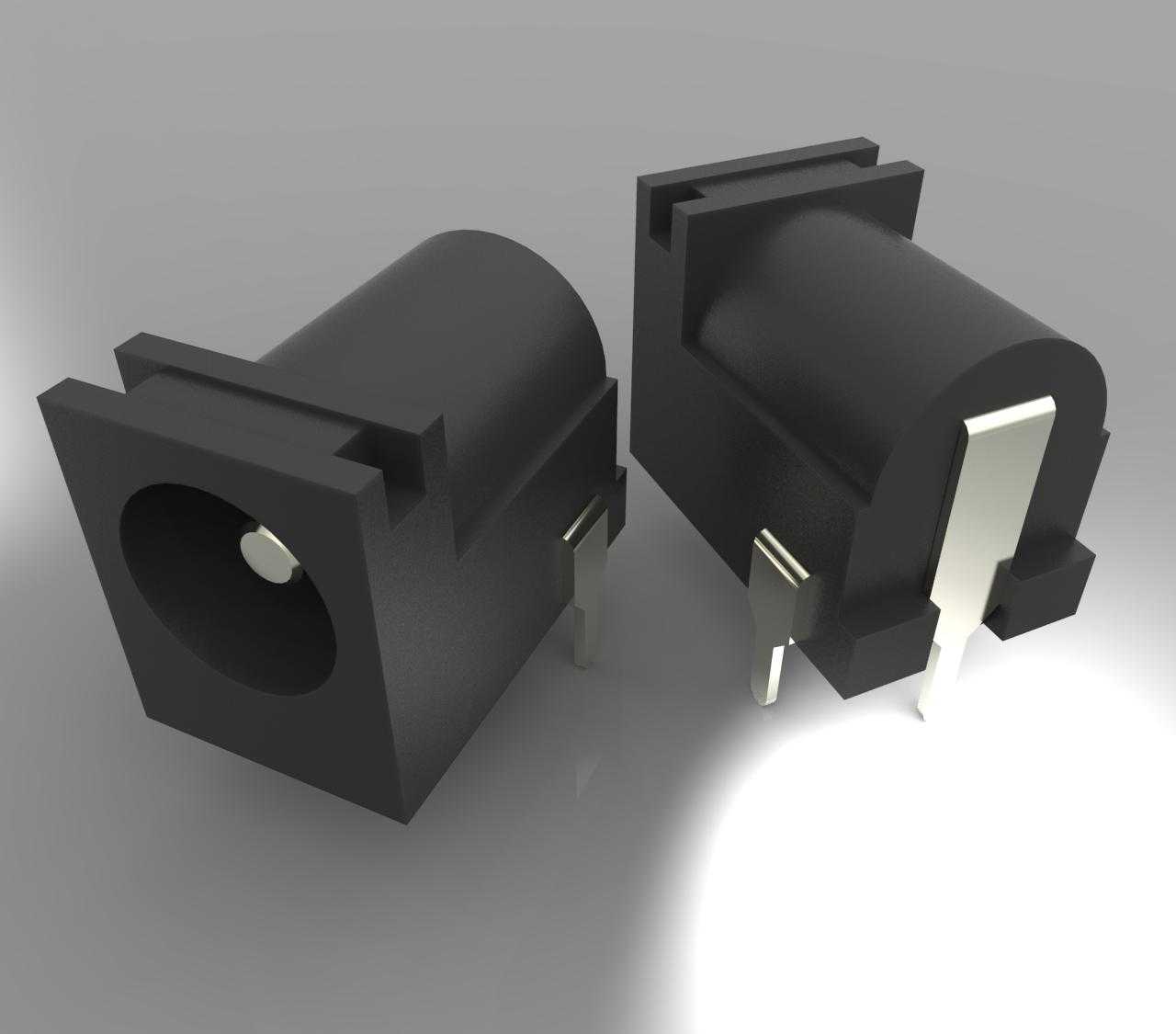

这款卧式板载直流电源插座，是消费电子、小型工控设备、便携数码产品供电链路中应用极为广泛的基础接插部件，主要承担外接直流电源与设备内部电路的导通连接功能，适配内径2.1mm规格的标准DC公头插头，能够为各类低压直流供电设备提供稳定的电源输入通路，常见于路由器、小型机顶盒、桌面外设、便携检测仪器、家用小电器等产品的主板供电接口位置，是低压直流供电场景下普及率极高的接插元件。在功能特性设计上，这款插座采用卡扣式卧式插装结构，主体采用绝缘耐温的工程塑料塑压成型，内部导电接触件采用弹性铜材镀镍处理，既保证插头插拔时的接触贴合度，避免接触不良导致的供电压降、打火问题，又具备足够的插拔寿命，能够满足日常使用中反复插拔的耐用性要求；插座前端的导向锥面设计，能够引导公头插头顺畅插入，避免插偏导致的内部接插件变形损坏，侧边的定位卡扣与插脚结构，能够在波峰焊工序中精准固定在PCB板对应位置，防止焊接过程中出现偏移浮高问题。从设计思路来看，这款插座的结构完全围绕板载自动化焊接、紧凑空间安装的需求展开，整体采用方形基座搭配圆柱插腔的布局，在保证内部绝缘距离、接触件结构强度的前提下，尽可能压缩了产品的整体占用空间，适配消费电子产品内部紧凑的堆叠布局；插脚采用卧式弯脚设计，焊接后贴附在PCB板面，不会像立式插座那样占用过多的垂直空间，能够适配薄型设备的内部高度限制；基座上设置的防呆限位结构，能够避免插头反插、错插，同时在插头插入后提供足够的保持力，防止日常使用中受外力拉扯导致插头松脱断电。在外形尺寸与安装边界上，这款插座的基座外形、插脚间距、插腔深度、安装定位尺寸都严格对应行业通用的安装规范，方形基座的长宽尺寸适配PCB板上预留的标准安装孔位，插脚的伸出长度与弯折角度完全匹配常规PCB板的焊接厚度要求，插腔的同轴度、内芯接触件的位置公差控制在极小范围内，保证公头插入后内外极的接触可靠性；安装时仅需在PCB板上预留对应位置的插脚焊盘与基座避让空间即可，不需要额外的固定结构，焊接完成后基座与板面贴合紧密，能够承受常规的插拔外力不会出现松脱，完全满足批量生产中的自动化装配要求，能够有效降低整机组装的工序复杂度，提升生产装配效率。
