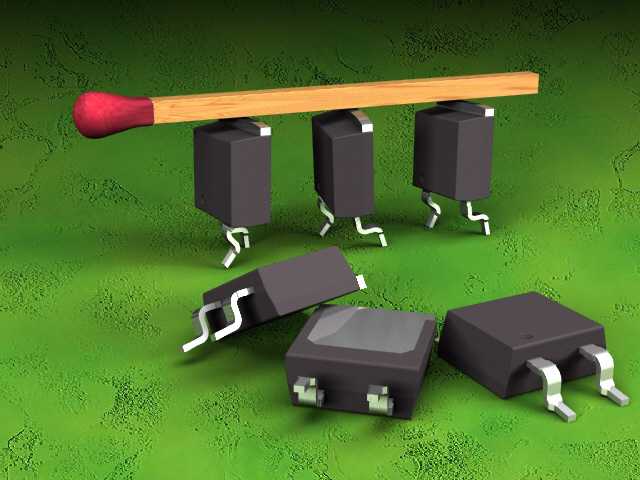

TO263-2集成贴片封装电子元器件结构

TO263-2贴片封装是功率半导体领域应用极为广泛的表贴式封装结构，这类封装结构主要承载中小功率的半导体芯片，常见于消费类电子电源模块、工业控制板卡、车载电子供电回路、新能源低压控制单元等场景中，承担功率开关、线性稳压、整流续流等核心电路功能，是板级功率回路里连接半导体裸片与外部PCB电路的关键结构载体。从实际应用场景来看，这类双引脚带散热焊盘的贴片封装，适配回流焊的批量生产工艺，相比传统直插封装能够大幅压缩板卡占用空间，同时依靠封装底部的大面积裸露散热焊盘，能够将芯片工作产生的热量直接传导至PCB的散热铜箔上，无需额外加装复杂的散热结构即可满足数瓦至数十瓦功率等级的散热需求，在空间受限的高密度板卡设计中拥有不可替代的应用优势。在产品功能特性层面，该封装结构采用塑封主体包裹半导体芯片与内部引线框架，两侧伸出的成型引脚承担电气连接功能，引脚经过预成型打弯处理，能够在焊接时与PCB焊盘形成稳定的共面接触，降低虚焊风险；封装主体的黑色塑封材料具备优异的绝缘性能与耐温特性，能够承受回流焊过程中的高温冲击，同时在长期工作环境下抵御潮气、盐雾等外界因素对内部芯片的侵蚀，保障器件长期工作的可靠性。从设计思路来看，该封装的结构设计围绕电气连接可靠性、散热效率、安装适配性三个核心维度展开，内部引线框架的导电截面经过优化，既能够承载额定工作电流，又能控制引脚的成型应力，避免引脚在运输、贴装过程中发生形变；封装外形的尺寸公差严格匹配表贴贴装设备的吸嘴拾取要求，顶面平整无凸起，能够适配高速贴片机的真空拾取作业，保障批量生产的贴装效率。在外形尺寸与安装边界层面，该封装的主体轮廓方正，引脚伸出长度与弯折高度经过精准设计，安装后器件主体与PCB表面保持固定间隙，既能够避免焊接过程中助焊剂残留堆积引发的绝缘问题，又能让底部散热焊盘与PCB铜箔紧密贴合，最大化散热传导效率；封装的整体占位尺寸紧凑，在PCB布局时仅需预留对应尺寸的焊盘与周边安全间距，即可完成器件的布置，能够有效提升板卡的空间利用率，适配高密度电路的布局需求。这类封装结构的细节设计充分平衡了生产工艺适配性、长期工作可靠性与成本控制要求，是功率半导体表贴化发展过程中经过长期市场验证的成熟封装形态。
