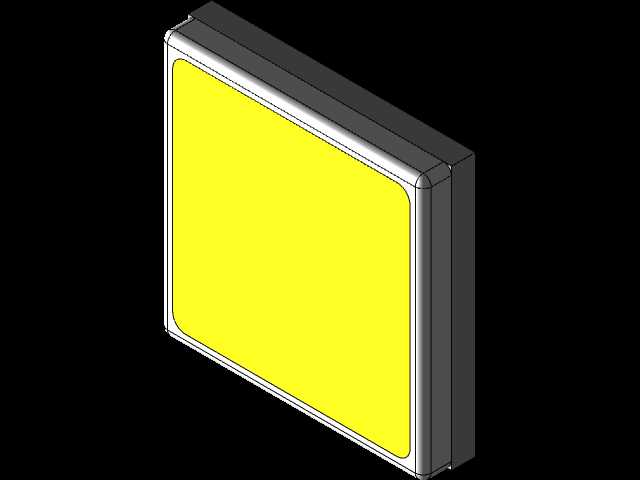

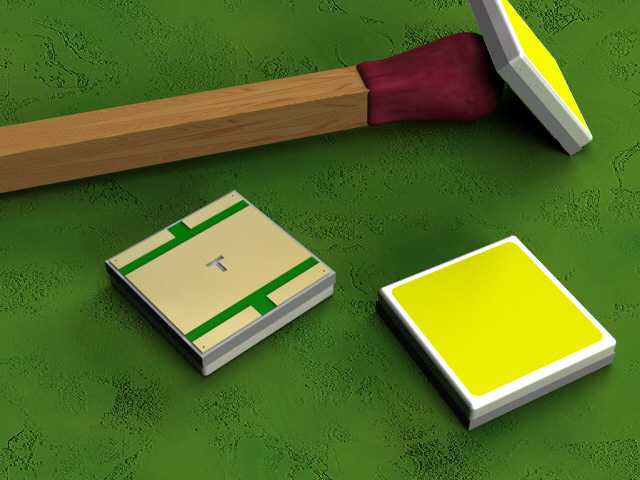

7x7x1.46mm贴片式大功率LED发光元件

本次呈现的贴片式大功率LED元件，是面向高密度照明场景开发的核心发光部件，目前广泛应用在便携照明设备、工业设备状态指示灯、车载内饰照明、小型背光模组、户外便携灯具等多个领域，能够在有限的安装空间内提供稳定的高亮光源输出，解决传统直插LED占用空间大、抗震性能弱、贴片适配性差的实际使用痛点。从实际用途来看，该款LED可直接通过SMT贴装工艺焊接在PCB电路板上，无需额外的引脚弯折、通孔加工工序，适配自动化量产的贴片生产线，能够大幅降低终端产品的组装成本，同时凭借自身的封装结构，可承受更高的驱动电流，在同等封装尺寸下发光效率远超普通小功率贴片LED，满足需要高亮度、小体积光源的产品设计需求。在功能特性设计上，这款LED采用了陶瓷基底搭配荧光粉封装的结构，陶瓷基底具备优秀的导热性能，能够将LED发光时产生的热量快速传导至电路板的散热焊盘上，有效降低芯片结温，延长元件的连续工作寿命；发光面采用均匀的荧光粉涂覆工艺，保证出光角度一致、色温均匀，不会出现局部偏色、亮斑暗区的问题；电极焊盘采用对称式布局设计，既支持正向贴装也可兼容反向焊接的特殊布线需求，降低电路板布线的设计难度。设计思路上，这款元件完全围绕表面贴装工艺的生产要求展开，整体外形采用规整的正方形结构，边角做了微小的倒角处理，避免贴装过程中吸嘴拾取时出现打滑、偏位的问题；元件整体厚度控制在1.46mm，长宽尺寸均为7mm，属于标准的7070封装尺寸规格，安装边界清晰，焊盘位置完全符合行业通用的封装规范，设计师在进行电路板布局时，可直接套用标准封装库，无需单独绘制定制封装，能够大幅缩短产品的开发周期。在安装适配性方面，该元件的底部预留了大面积的散热焊盘，焊接时焊锡可充分浸润散热区域，保证焊接强度的同时构建顺畅的散热通路，元件周边仅需预留0.5mm的安全间距即可满足贴装、焊接的工艺要求，不会与周边的电阻、电容等贴片元件产生干涉，非常适合在空间紧凑的小型照明产品、高密度集成的电子设备中使用，能够帮助终端产品在实现高亮度照明效果的同时，进一步压缩整体体积，适配当下消费电子、工业设备小型化、轻量化的设计趋势。
