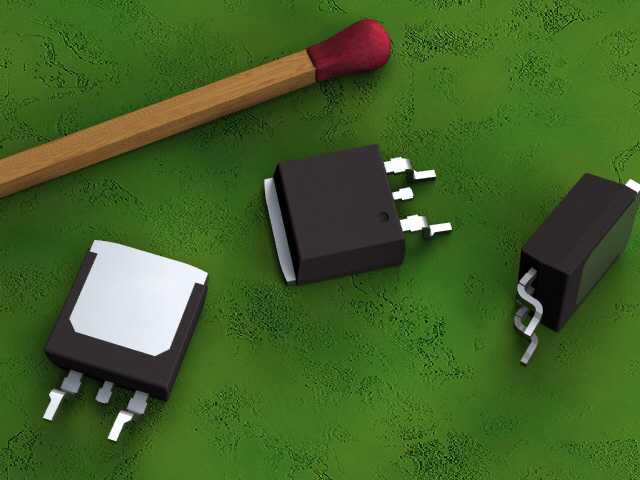

在电子制造与电力控制领域,表面贴装型功率半导体封装是各类板卡电源回路、驱动单元的核心承载结构,本次呈现的TO263-3-2型贴片封装结构,广泛适配消费电子电源板、工业控制驱动板、车载电子功率回路等场景,可承载晶体管、MOS场效应管、线性电压调节器等多种半导体芯片,是中小功率电力电子方案中应用极广的封装形式。从实际用途来看,该封装承担着半导体芯片的物理防护、电气连接、散热传导三重核心作用,相较于传统直插封装,其贴片式结构可适配全自动SMT回流焊生产流程,大幅提升电路板组装效率,同时减少直插引脚带来的寄生参数影响,提升高频工况下的电路稳定性。从功能特性来看,该封装采用三引脚布局,其中两个引脚为功率电流通路引脚,第三个引脚兼具信号连接与安装定位标识作用,封装本体一侧设置大面积裸露散热焊盘,焊接后可直接与电路板上的散热覆铜区域贴合,无需额外加装绝缘垫片即可实现低热阻散热路径,可承载数十瓦级的持续耗散功率,满足中小功率开关、线性稳压场景的散热需求。从设计思路来看,该封装结构在设计时充分平衡了生产良率、安装可靠性与散热性能,封装本体采用耐高温工程塑料模塑成型,可承受回流焊过程中的高温冲击而不变形,引脚采用高导电性铜合金冲压成型,表面做镀锡处理保证焊接润湿性,引脚成型角度严格匹配表面贴装的共面度要求,避免焊接过程中出现虚焊、立碑等工艺缺陷;散热焊盘与内部芯片承载框架直接连通,最大化缩短芯片到电路板的热传导路径,在有限的封装体积内实现最优散热效率。从外形尺寸与安装边界来看,该封装本体长宽尺寸适配标准SMT料带包装规格,可兼容通用高速贴片机的吸嘴拾取尺寸,引脚伸出长度与间距符合行业通用焊盘设计规范,设计电路板封装库时,需保证引脚焊盘宽度与引脚宽度匹配,散热焊盘区域可根据实际耗散功率增设过孔阵列连接内层散热铜皮,安装时需注意封装定位标识方向与电路板丝印方向一致,避免反向焊接导致电路功能失效;封装整体高度低于5mm,可适配各类薄型电子设备的内部空间要求,无需在外壳上预留额外避让空间,可直接应用于紧凑型电源模块、嵌入式驱动板等空间受限的设计场景中。
