翼形旋钮弯舌压紧式基利特锁结构设计

这款翼形旋钮弯舌压紧式基利特锁，主要面向各类工业柜体、薄板机箱、检测设备舱门、户外防护机柜等场景的快速锁闭需求，尤其适配厚度在1-3mm区间的薄板类安装面板，无需额外加厚安装衬板即可完成装配，在通讯机柜、小型电气控制箱、实验室检测设备侧门、户外亮化设备防护壳等场景中应用广泛，能够实现无钥匙徒手快速操作，满足需要频繁启闭、无需高等级防盗但要求可靠压紧密封的使用需求。

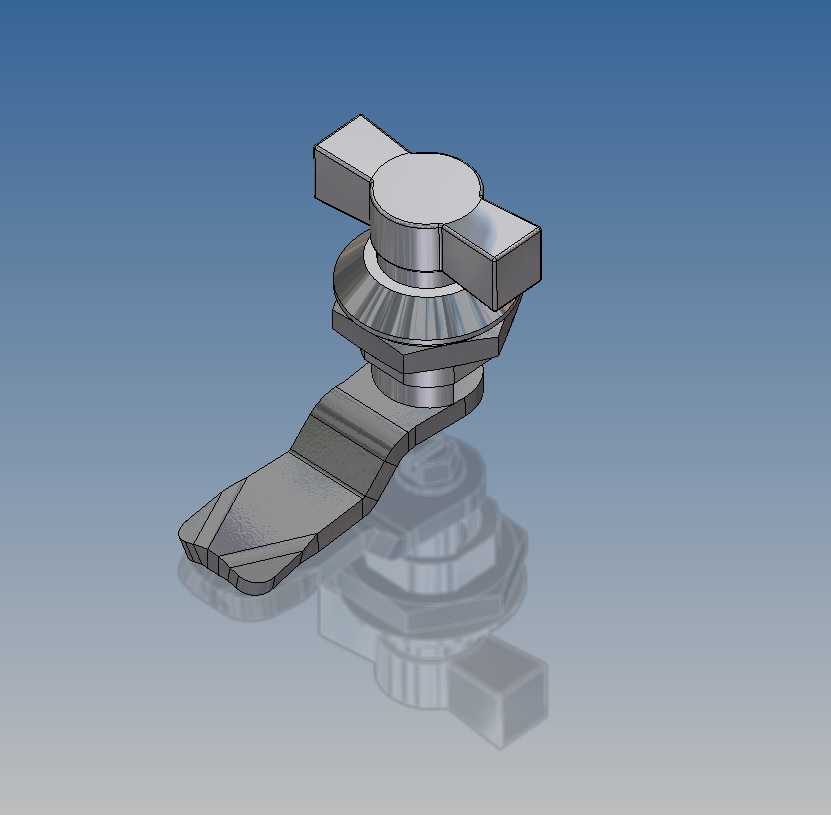

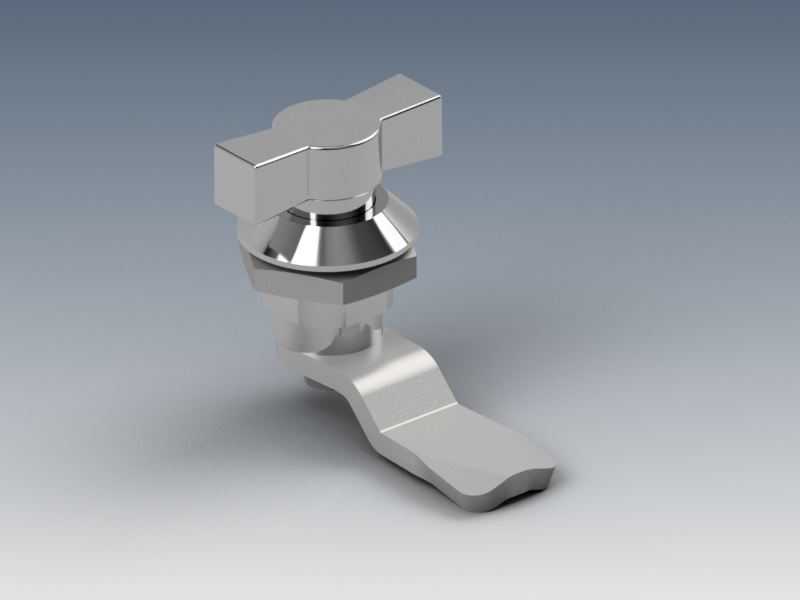

从功能特性来看，该锁采用翼形十字旋钮作为操作端，旋钮表面做了大圆角过渡处理，徒手旋转时不会硌手，旋钮下方设计了锥形压紧座，锁体中部设置六角定位结构，安装时可通过六角部位卡入面板开孔防止锁体跟转，旋转旋钮时可带动下方弯舌结构转动90度完成锁止与解锁动作，锁止状态下弯舌会压紧门板内侧，配合锥形座的斜面结构能够持续提供压紧力，让门板与柜体之间的密封胶条保持均匀压缩，避免出现缝隙漏尘、渗水的问题，同时弯舌做了弧形弯折设计，锁止过程中不会刮蹭门板内侧的涂层或线缆，解锁后弯舌可完全避让开门板开启路径，不会阻碍门板开合。

在设计思路上，这款锁优先考虑了薄板安装的适配性，整体采用一体化金属成型思路，减少了零散小零件的数量，降低装配复杂度，锁体的安装开孔为标准圆形开孔，无需加工异形缺口，现场安装时仅需在面板上开出对应直径的圆孔，将锁体从外侧穿入后在背面加装锁紧螺母即可完成固定，安装边界十分友好，不需要在门板内侧预留过大的操作空间，适配内部空间紧凑的小型柜体结构。外形尺寸方面，旋钮的最大外接圆直径适配常规人手操作的舒适尺寸，不会因为旋钮过小导致操作费力，也不会因为尺寸过大突出面板过多造成磕碰，锁体穿板部分的长度经过精准匹配，适配常规薄板柜体的壁厚范围，弯舌的伸出长度经过校核，锁止后能够提供足够的扣合量，不会因为振动出现松脱解锁的问题，同时弯舌的压紧面做了平面度处理，锁止后受力均匀，不会出现局部压痕或压紧力不足的情况。整体结构没有复杂的弹性零件，长期使用不易出现卡滞、失效问题，金属表面做了抛光防锈处理，在常规室内或有基础防护的户外环境下都能保持稳定的使用状态。
