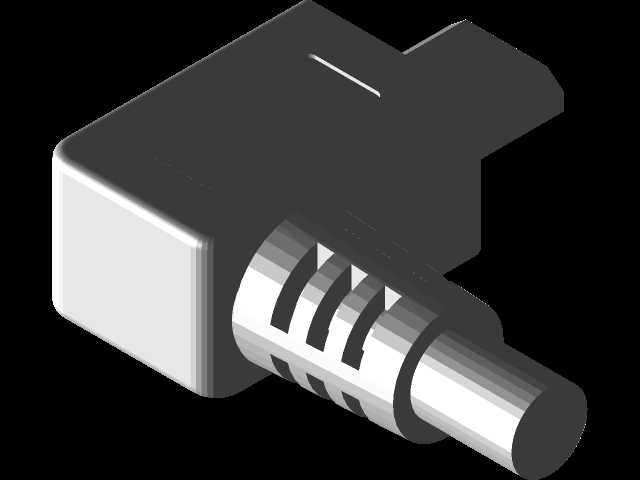

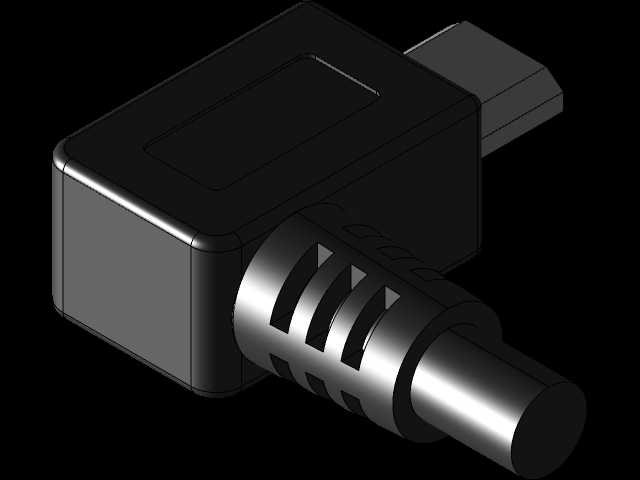

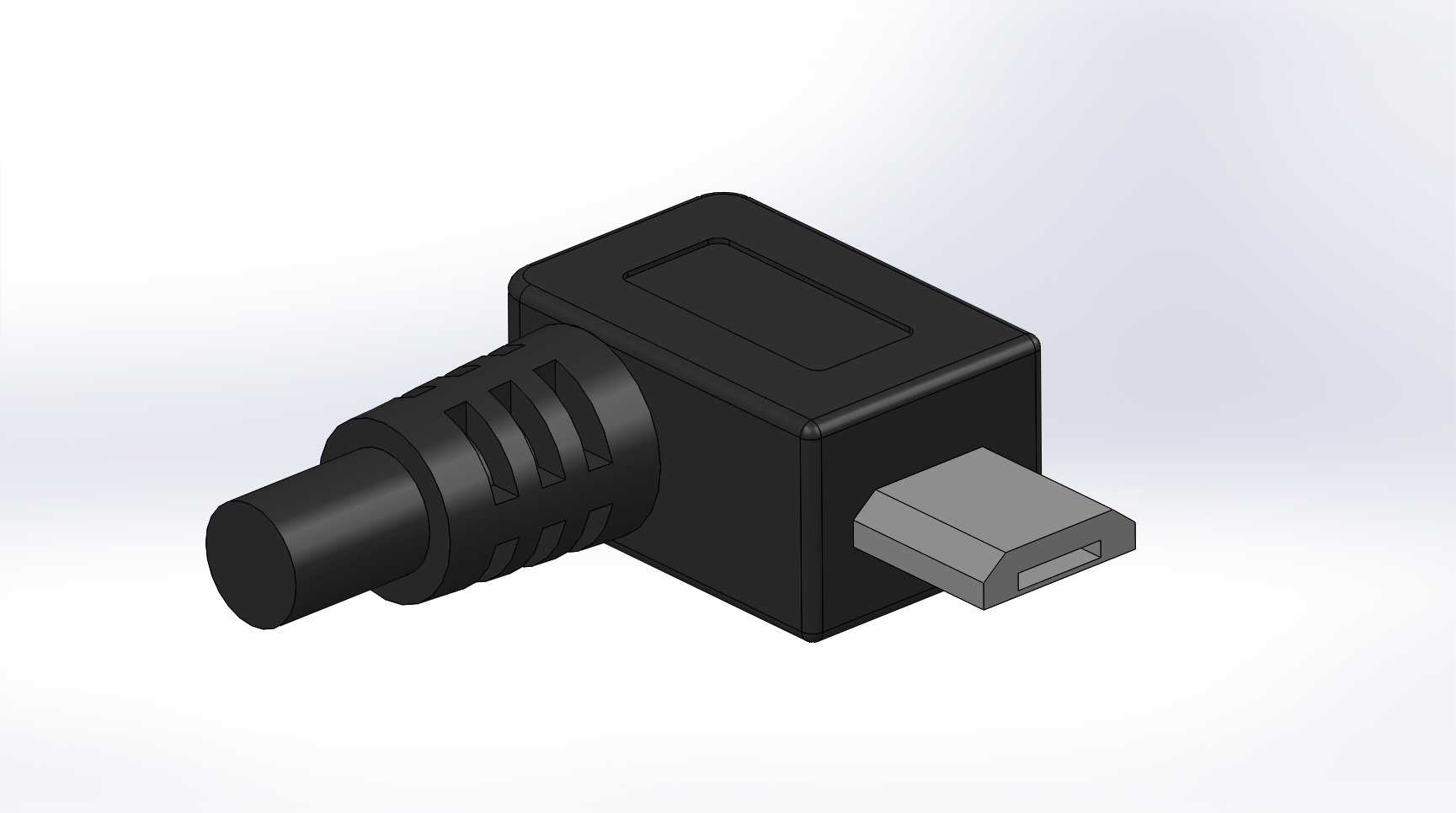

直角弯头式MicroUSB接口连接器结构设计

这款直角弯头式MicroUSB连接器，主要面向空间受限的电子设备布线场景设计，在消费电子、小型工控终端、便携检测设备、车载外接模块等领域有着广泛的应用空间。在实际设备装配场景中，常规直头MicroUSB连接器插入后会沿接口垂直方向延伸出线，往往会挤占设备周边的操作空间，或是在设备贴墙安装、嵌入狭小柜体时出现线材弯折过度、接口受力松脱的问题，而这款直角结构的连接器将出线方向调整为与接口插合面平行的走向，能够大幅缩减插合后的外凸尺寸，避免线材出现小半径死折，延长连接线的整体使用寿命。

从功能特性来看，这款连接器保留了标准MicroUSB接口的全部电气连接能力，可同时满足数据传输与大电流充电的连接需求，接头外壳做了全包式的硬质结构设计，插合后能够与设备接口形成稳定的包覆配合，减少日常插拔过程中接口晃量带来的接触不良问题。接头尾部的线材衔接位置设计了多道环形防弯折槽结构，能够分散线材摆动时的应力集中，避免线材根部在反复弯折后出现外皮破损、内芯断连的故障。

在设计思路上，这款模型优先平衡了结构强度与装配便利性，接头内部的金属插芯定位结构做了限位加强设计，确保公头插芯与外壳的相对位置精度，避免插合过程中出现插芯偏斜顶坏设备母座的问题。外壳的棱角位置全部做了小圆角过渡处理，既能够减少注塑生产过程中的应力集中问题，也能避免日常使用时尖锐棱角刮擦设备表面或是划伤操作人员。

从安装边界尺寸来看，这款连接器插合后沿设备接口垂直方向的外凸尺寸远小于常规直头接头，平行于设备表面的出线方向能够让线材自然沿设备表面排布，无需预留额外的线材弯折空间，在狭小安装位内也能顺利完成插合作业。接头整体的握持段做了细微的防滑纹理设计，插拔时能够提供足够的摩擦力，即便是手部有薄汗的情况下也能顺利完成插拔操作，不会出现打滑难拔的情况。接头的插合面尺寸完全遵循标准MicroUSB公头的尺寸规范，能够与所有符合标准的MicroUSB母座实现顺畅适配，不会出现尺寸偏差导致的插接过紧或是松旷问题。
