贴片式铝电解电容器三维结构设计

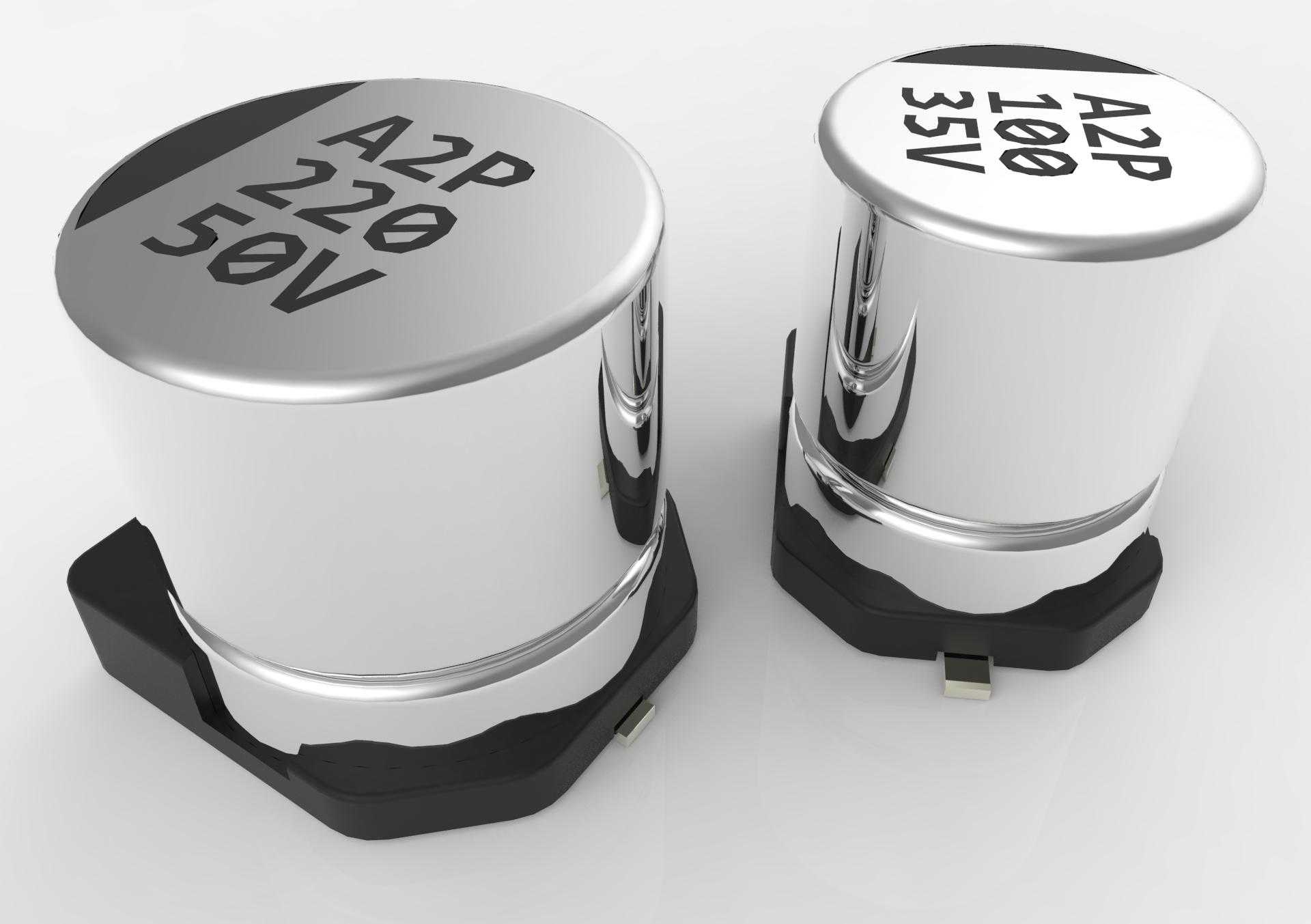

本次呈现的贴片式铝电解电容器三维结构，是面向高密度表面贴装电子装配场景打造的核心被动元件模型，广泛应用于消费类电子主板、工业控制板卡、汽车电子控制单元、开关电源模块等各类需要大容量滤波、储能、退耦功能的电路场景中，是板级电路设计里不可或缺的基础元器件。从实际用途来看，这类铝电解电容器主要承担电路中的低频滤波职责，在电源输入输出回路中平滑电压波动，吸收电路工作过程中产生的浪涌电流，同时在芯片供电回路中实现快速充放电，为负载瞬时工作提供足够的电流支撑，相较于陶瓷电容与钽电容，它具备单位体积容量更大、成本更具优势、耐纹波电流能力更强的特点，非常适合对容量要求较高、安装空间相对紧凑的板级设计场景。在产品功能特性层面，该款贴片铝电解电容采用卷绕式芯组结构，内部以阳极铝箔、电解纸、阴极铝箔叠层卷绕形成电容芯体，浸渍工作电解液后封装于铝制外壳内部，底部通过耐高温绝缘底座引出贴片式焊端，既保留了铝电解电容大容量的核心优势，又通过贴片式结构设计适配SMT自动化回流焊生产工艺，无需人工插件即可完成板上装配，大幅提升电子组装的生产效率，同时外壳与底座之间的密封结构可以有效避免电解液挥发，提升元件长期工作的稳定性，顶部预留的防爆刻痕可以在元件过压失效时及时释放内部压力，避免出现爆燃风险，提升电路整体的安全冗余。从设计思路来看，整个模型的构建完全围绕实际生产装配的需求展开，首先还原了圆柱形铝壳的金属质感与表面参数标识区域，清晰呈现不同耐压、容量规格的标识印刷位置，其次对底部的贴片焊端结构做了精准还原，焊端的伸出长度、宽度尺寸完全匹配行业通用的SMD焊盘设计规范，方便工程师在PCB Layout过程中直接调用模型完成焊盘匹配与结构干涉检查，外壳与黑色绝缘底座的配合间隙、底座的倒角结构都按照实际量产产品的尺寸公差做了还原，能够真实模拟元件贴装后的实际占位情况。在外形尺寸与安装边界层面，模型严格遵循贴片铝电解电容的行业标准尺寸规范，主体圆柱部分的直径、整体高度都对应常规量产规格，底部两个焊端的中心距、焊端厚度完全符合SMT贴装的尺寸要求，安装时仅需要在PCB上预留对应尺寸的焊盘与元件本体的投影占位空间即可，不需要额外预留过大的装配间隙，元件本体与周边 taller 元器件的安全间距也可以通过该三维模型直接完成校核，避免生产过程中出现元件干涉、贴装偏移等问题，同时模型还原了外壳顶部的防爆槽结构，在结构评审阶段可以同步确认顶部安全空间是否满足防爆泄压的距离要求，为板卡的可靠性设计提供精准的三维数据支撑。
