双扇外推式汽车侧窗框架结构设计

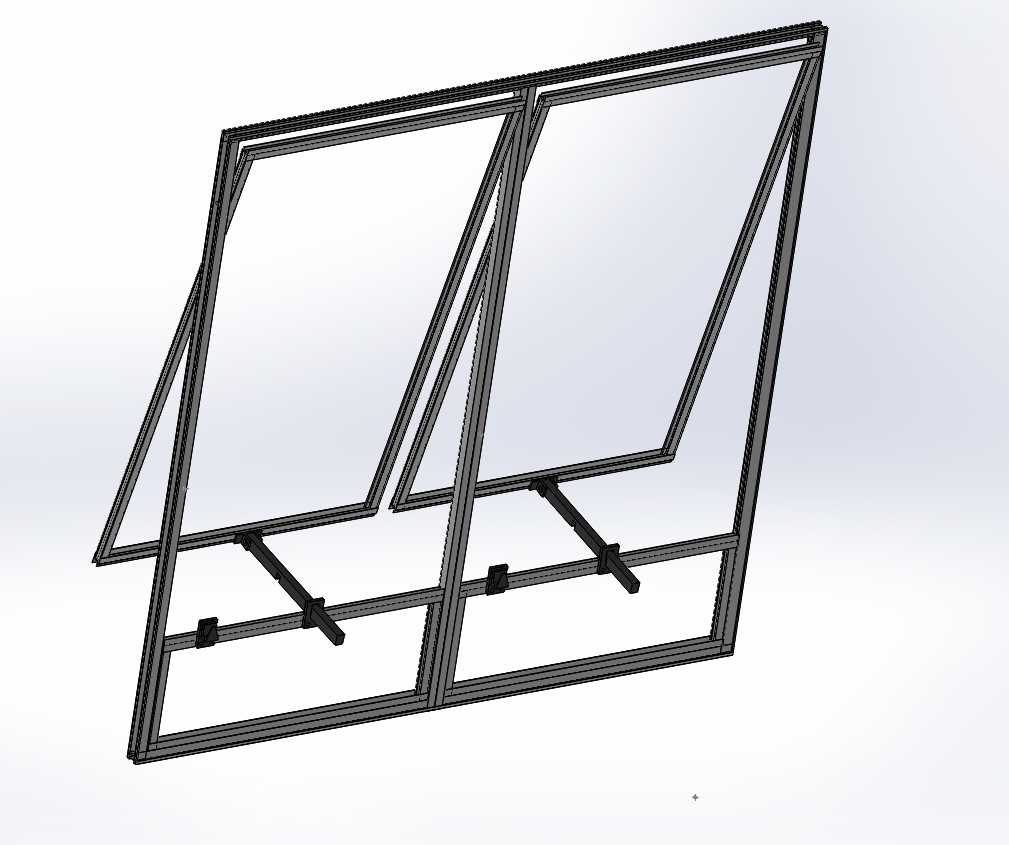

该结构为适配商用车、特种作业车辆驾乘舱的双扇外推式侧窗框架总成，主要应用于工程车辆、旅居房车、中型客运车辆的侧围通风采光区域，可满足驾乘空间在行驶与驻车状态下的自然通风需求，同时兼顾窗体闭合状态下的密封防雨、行车降噪与结构防护作用。在实际使用场景中，这类外推式侧窗无需占用车内横向空间，开启时可引导外部气流沿窗面斜向流入舱内，避免直吹驾乘人员造成不适，同时能够在小雨天气下保持小角度开启通风，不会让雨水直接灌入舱内，适配多场景下的用车需求。从功能特性来看，该窗体采用双扇独立开启的结构设计，两扇窗体可分别控制开启角度，使用者可根据舱内通风需求、外部风向与天气情况灵活调整单侧或双侧的开启幅度，窗体底部设置的多点式锁止支撑结构，可在0到最大开启角度范围内实现多档位固定，避免行车过程中窗体受气流冲击出现晃动、自行闭合或过度开启的问题，框架整体采用等截面型材拼接成型，型材自带的密封胶条安装槽可嵌入耐候橡胶密封条，在窗体闭合时能够压紧贴合窗扇边框，实现良好的水密、气密效果，降低行车过程中的风噪传入，同时阻挡外部粉尘、雨水进入舱内。在设计思路上，该结构优先考虑车用场景的可靠性与安装适配性，整体框架采用分体拼接式结构，既能够保证框架整体的结构强度，抵御行车过程中的振动与风压载荷，也便于生产环节的型材裁切与组装作业，降低生产加工的难度；窗体的铰接位置设置在窗框上沿，配合底部的支撑锁止结构，让窗扇开启时的受力均匀传递到整个窗框边框，避免长期使用出现铰接位变形、窗扇下垂错位的问题；框架的外轮廓尺寸严格匹配车辆侧围的窗体安装开口，安装时可直接嵌入侧围预留的窗洞，通过边框预留的安装孔位与侧围钣金固定，安装边界与常规同规格车型侧窗开口通用，无需对车身侧围进行额外改孔裁切，适配现有车型的窗体替换与新车配套安装需求。框架内部设置的横向加强筋结构，能够提升窗框整体的抗扭刚度，避免车辆行驶在颠簸路面时窗框出现形变，导致窗扇密封失效、开关卡滞的问题，整体结构无复杂异形构件，所有型材均为通用截面，后期维护更换配件的成本更低，适配批量装车与售后维修的使用需求。
