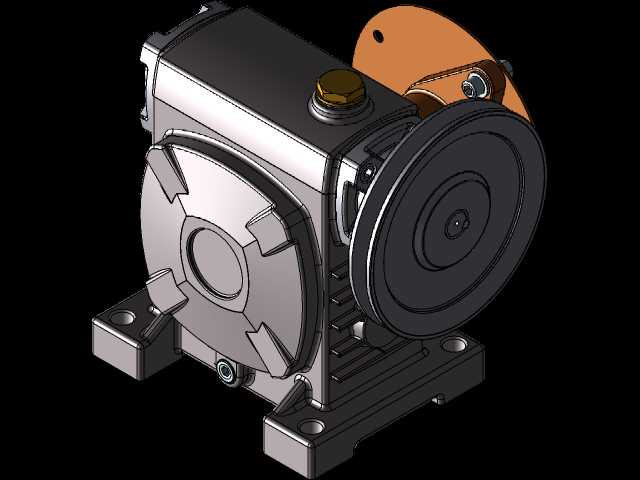

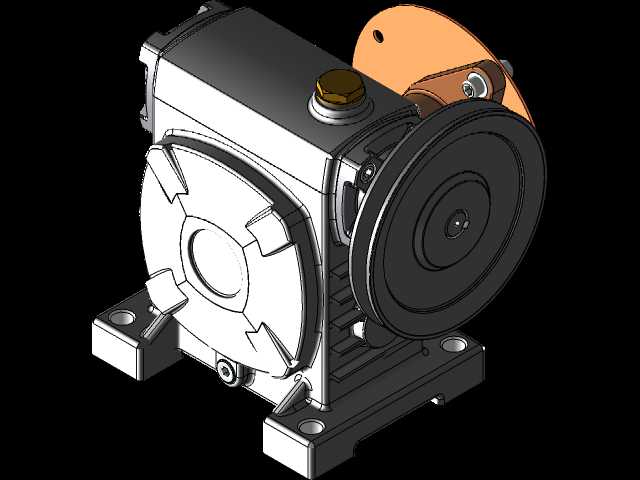

紧凑型带演示动画蜗轮蜗杆减速装置

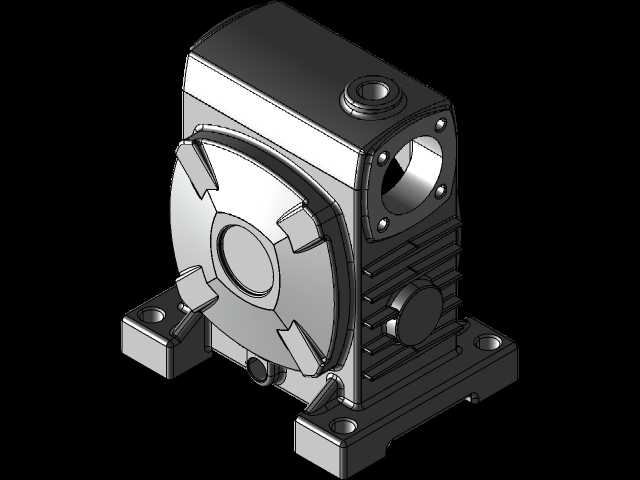

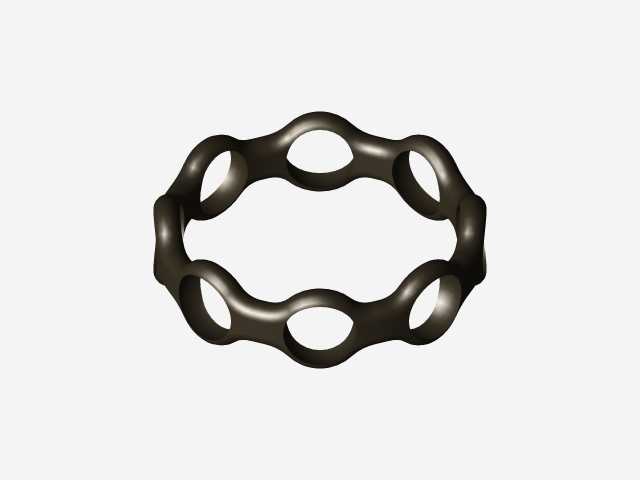

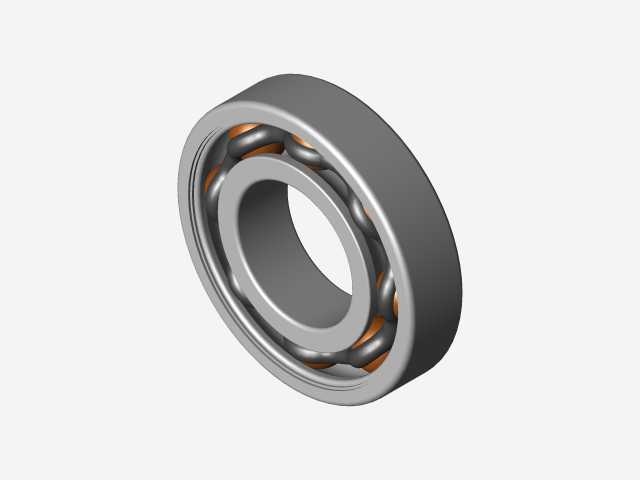

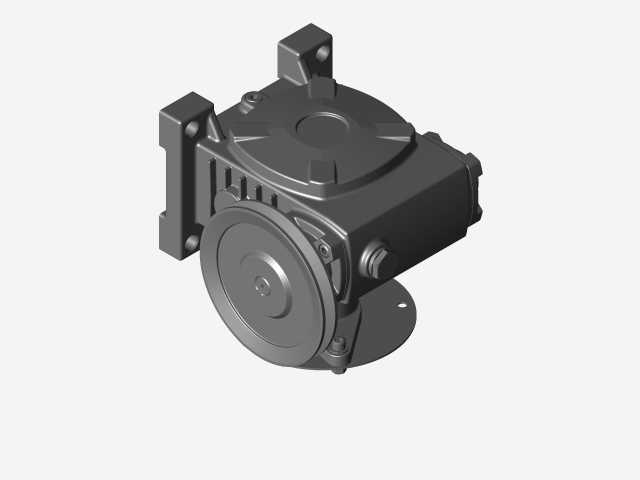

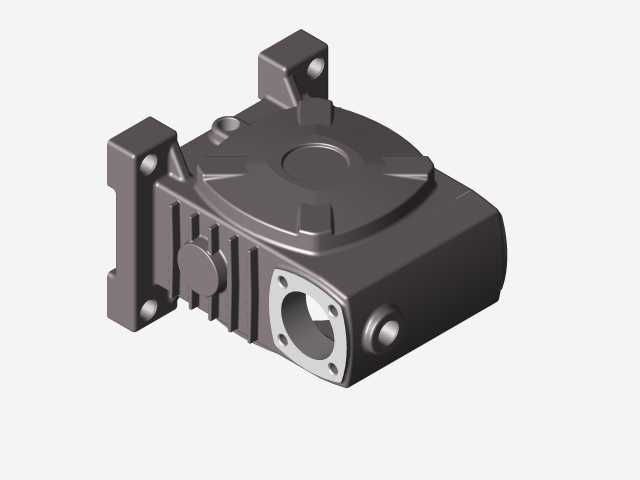

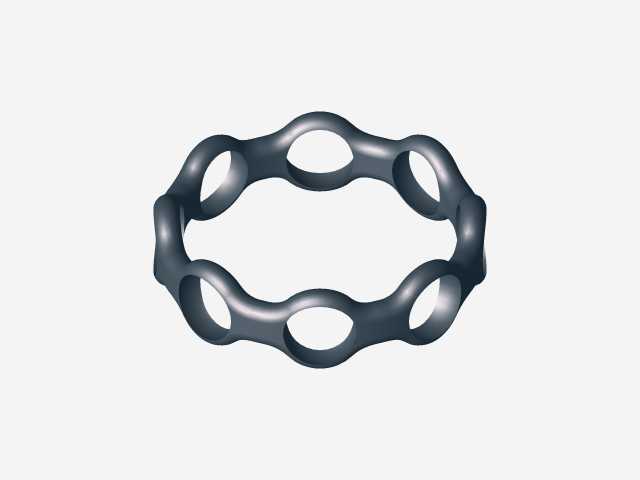

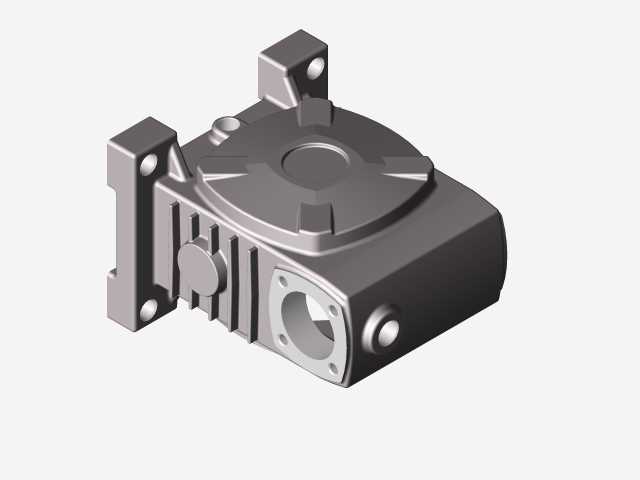

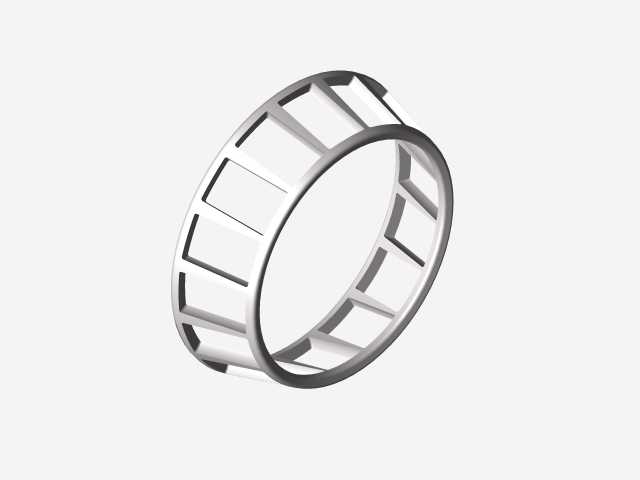

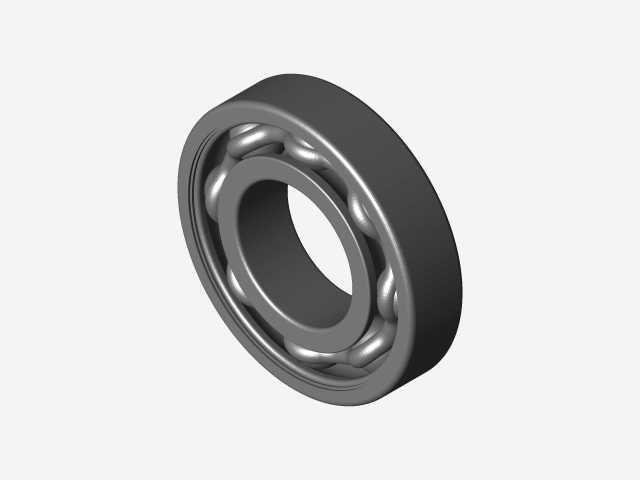

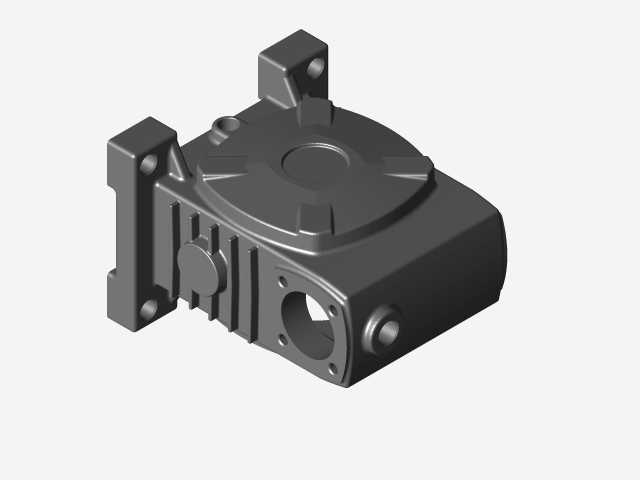

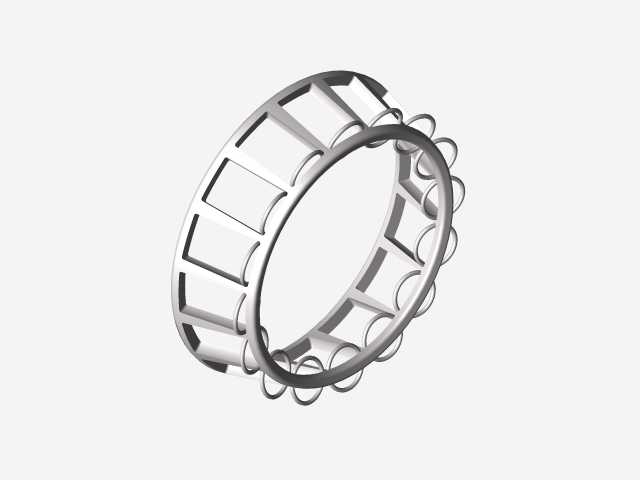

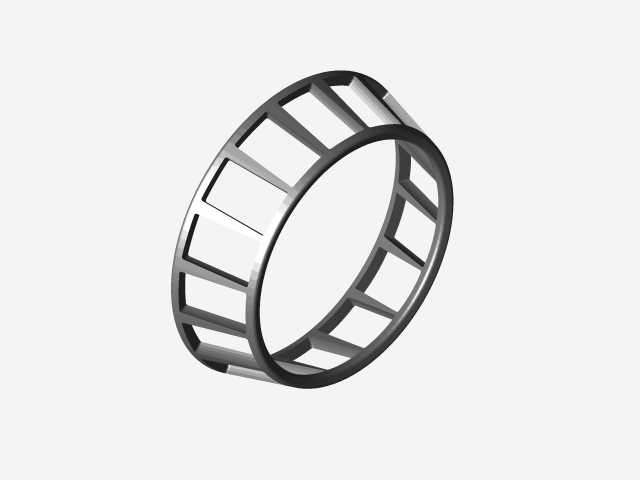

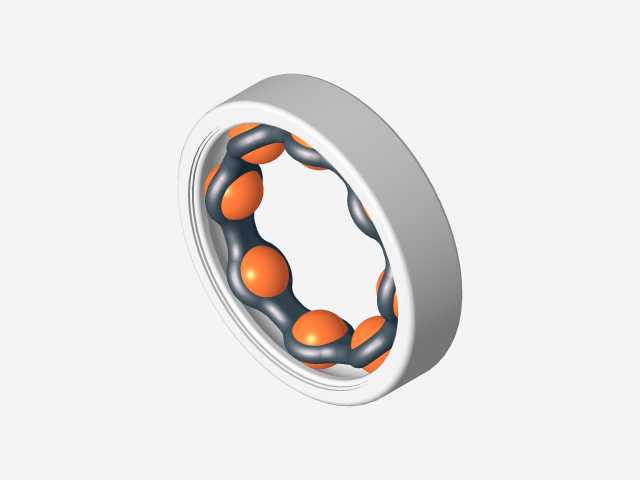

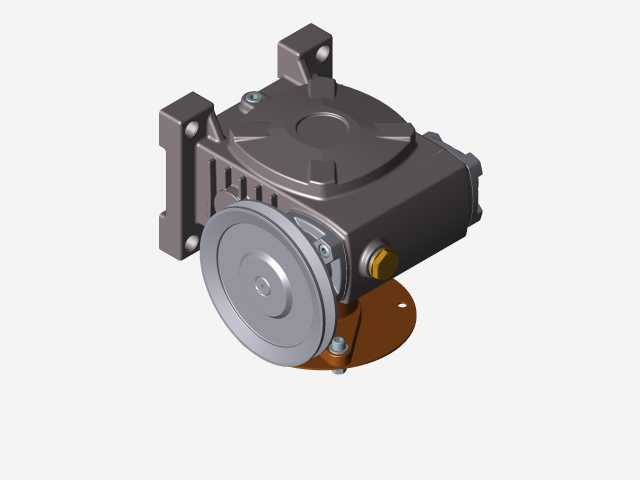

这款紧凑型蜗轮蜗杆减速装置，主要面向小空间安装场景下的低速大扭矩动力传递需求，常见应用于小型自动化输送线、精密检测设备进给机构、小型包装机械驱动单元、智能家居传动模块等对安装体积有严格限制的工况中，能够在狭小的设备内部空间完成动力匹配与转速转换，适配小功率驱动源的扭矩输出需求。该装置的核心减速比约为20:1，可将高速输入端的高转速低扭矩动力，转换为低速输出端的低转速大扭矩动力，匹配终端执行机构的运行转速与负载需求。在轴承配置设计上，高速轴采用锥形轴承承载，可同时承受径向载荷与工作过程中产生的轴向载荷，抵消蜗杆传动啮合时产生的轴向分力，保障高速输入端的运转稳定性，降低高速运转下的窜动风险；低速轴则采用滚珠轴承配置，适配输出端较低的运转转速，兼顾承载能力与运转顺滑度，同时控制整体制造成本。在壳体结构设计上，采用单侧开盖的紧凑结构设计，仅在单侧设置检修与装配开口，相比双侧开盖的传统减速装置，减少了一处密封配合面，既压缩了整体的外形尺寸，也降低了密封失效导致润滑油渗漏的风险；安装固定仅需单侧配置固定板即可完成整机定位，相比传统双侧固定的减速装置，进一步缩小了安装所需的占用空间，降低了配套设备的结构设计难度。从外形与安装边界来看，整机采用类多边形的紧凑外壳轮廓，没有多余的外凸结构，可直接嵌入设备的预留安装腔体内，外壳的多边形轮廓可辅助安装时的周向定位，避免运转过程中壳体跟转，安装时仅需匹配单侧固定板的安装孔位即可完成固定，无需在设备两侧预留安装操作空间，大幅降低了配套设备的结构设计门槛。装置附带的动画演示可直观呈现内部蜗轮蜗杆的啮合过程、轴承运转状态以及动力传递路径，能够帮助设计人员快速理解内部结构逻辑，也可用于设备装配指导、运维培训等场景，直观展示各部件的装配关系与运转状态。
