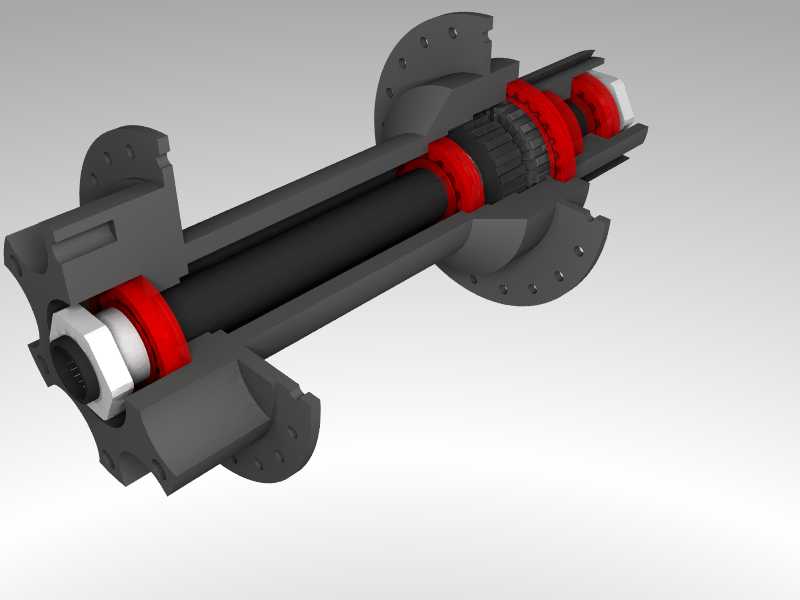

带星形棘轮结构的自行车后轮毂装配结构

该结构为自行车后轮核心承载传动部件，主要应用于民用通勤自行车、入门运动自行车的后轮驱动系统中，承担后轮承载、动力传递、单向离合传动的核心功能，是自行车后轮组与车架、传动系统连接的关键枢纽部件。在实际骑行场景中，该部件既要承受骑行过程中来自路面的垂直冲击载荷、转弯时的侧向倾覆力矩，还要将脚踏传递至飞轮的扭矩通过棘轮结构单向传递至轮圈，实现骑行驱动，同时在滑行状态下自动断开动力连接，让飞轮空转避免带动曲柄转动，保障滑行顺畅与骑行安全。

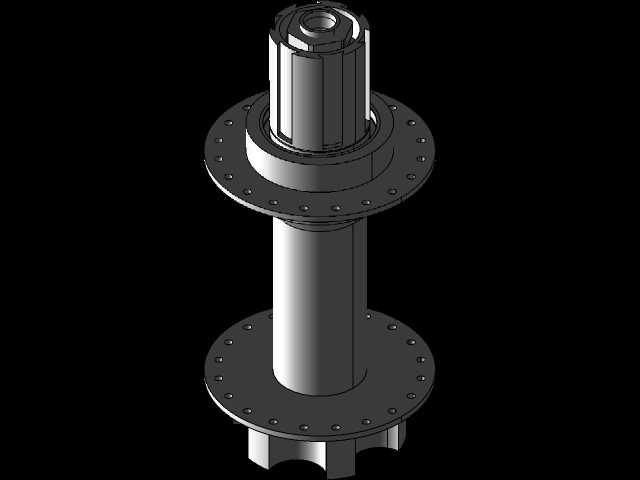

从功能特性来看，该后轮毂集成了星形棘轮单向传动结构，相比传统棘爪结构，星形棘轮拥有更多啮合齿位，啮合接触面积更大，传动咬合响应速度更快，承受大扭矩输入时的应力分布更均匀，不易出现打齿、滑牙的故障，同时多齿啮合的结构也能降低传动过程中的异响，提升骑行的静谧性。轮毂两侧设计有辐条安装法兰盘，法兰盘上预留均匀分布的辐条孔位，可适配常规交叉编法的辐条安装，保障轮组编圈后的结构稳定性与径向、端面跳动精度。中心贯穿的轴体结构为轮组提供旋转支撑基准，轴体两端预留标准安装位，可适配常规自行车车架的后开档安装尺寸，无需额外改装即可匹配多数常规自行车架的安装要求。

从设计思路来看，该结构采用模块化装配设计，将轴芯、棘轮传动组、轴承支撑组、辐条法兰、端盖密封结构进行拆分设计，既方便生产过程中的零件加工与公差配做，也便于后续使用过程中的维护保养，当棘轮结构出现磨损时，可单独拆解更换棘轮组件，无需整体更换轮毂，降低全生命周期的使用成本。设计过程中对轴体直径做了适配性优化，在满足结构强度要求的前提下控制轴体重量，兼顾结构刚性与轻量化需求；棘轮部位的齿形参数经过匹配调校，保障咬合顺畅的同时，减少滑行状态下的棘轮摩擦阻力，提升滑行效率。两侧的轴承安装位设计有同轴度定位基准，保障装配后轴芯与轮毂壳体的旋转同轴度，减少轮组转动过程中的偏摆与阻力，提升轮组转动顺滑度。

在安装边界方面，该轮毂适配常规自行车后叉开档尺寸，辐条法兰的直径与孔位分布适配20辐条的编圈配置，轴体两端的锁紧结构适配标准山地车、通勤车的轴档锁紧规格，安装时无需对车架进行额外打磨或改装，可直接替换同规格的常规后轮毂使用。整体结构的径向尺寸经过优化，不会与车架后叉、刹车组件、飞轮安装位产生干涉，装配后可兼容常规旋式飞轮的安装，适配多数民用及入门运动自行车的传动配置需求。
