RC动力船无刷动力伺服集成安装架

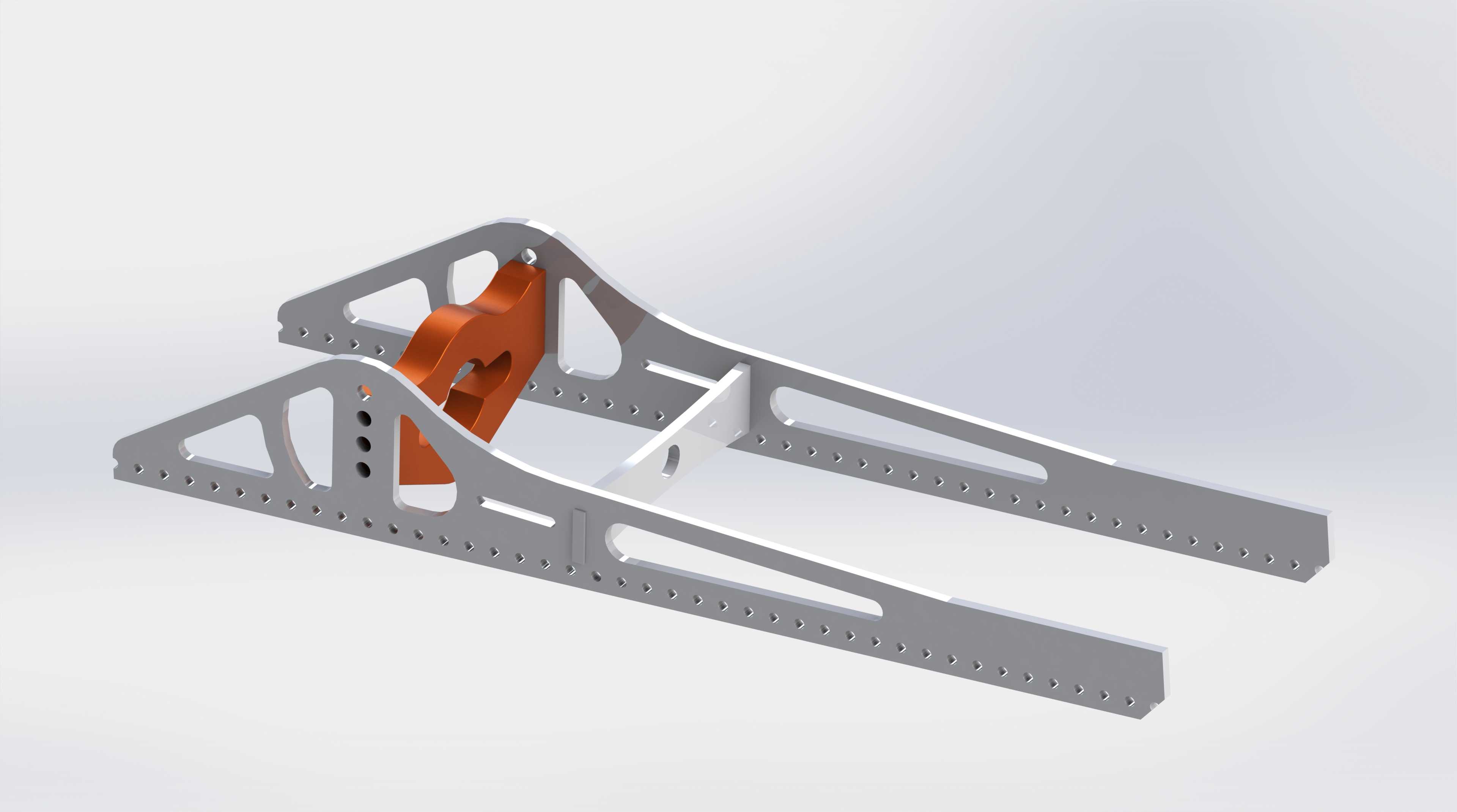

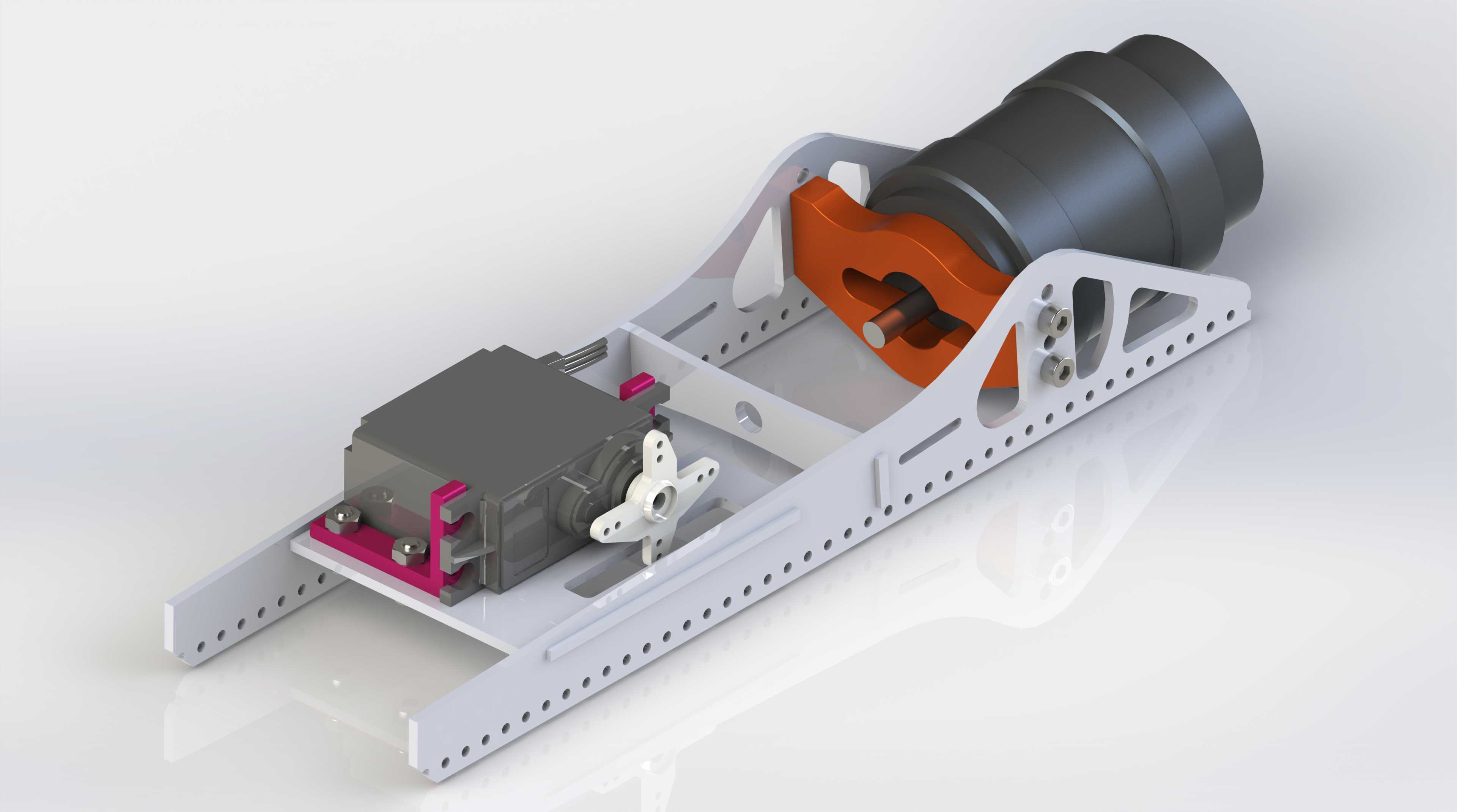

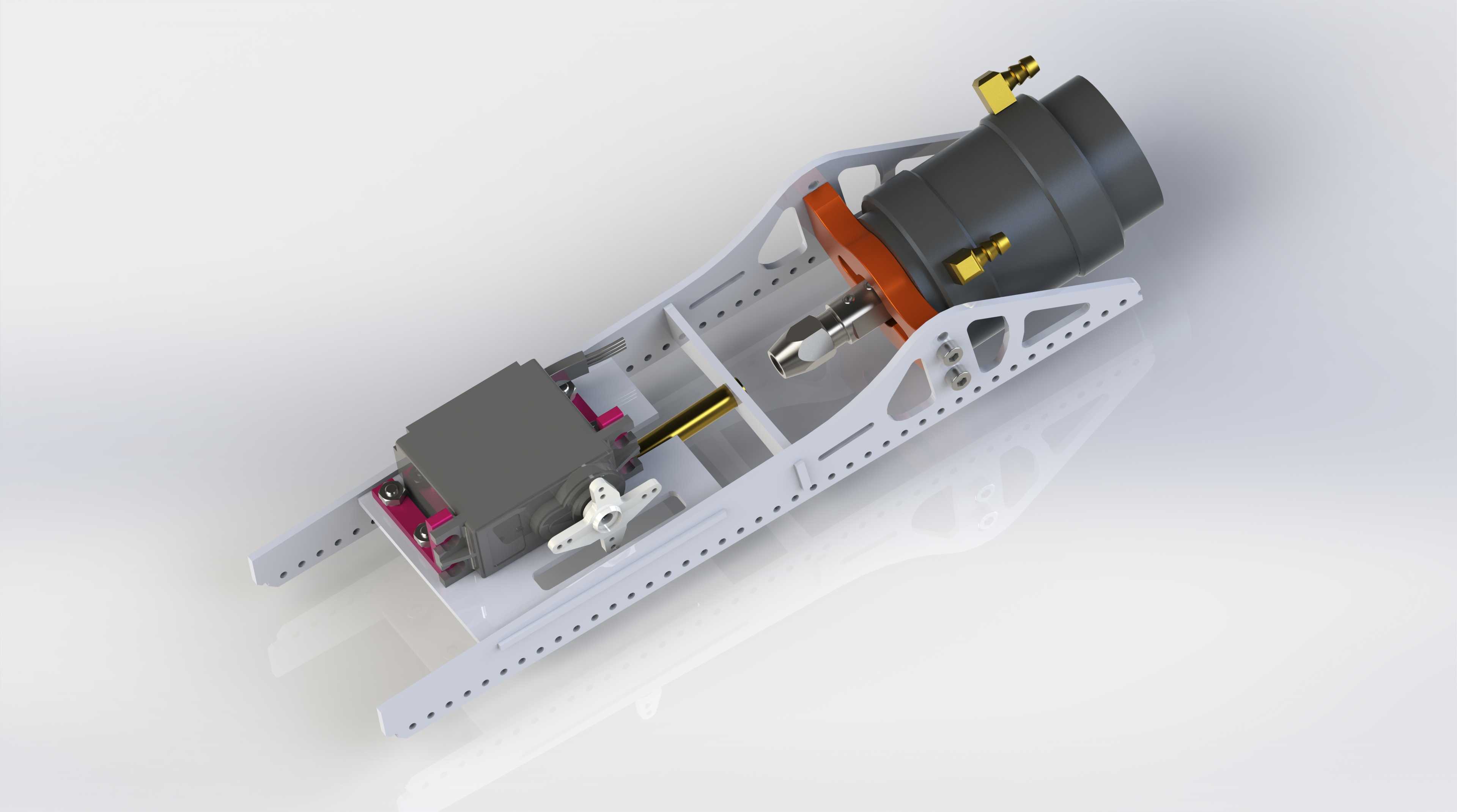

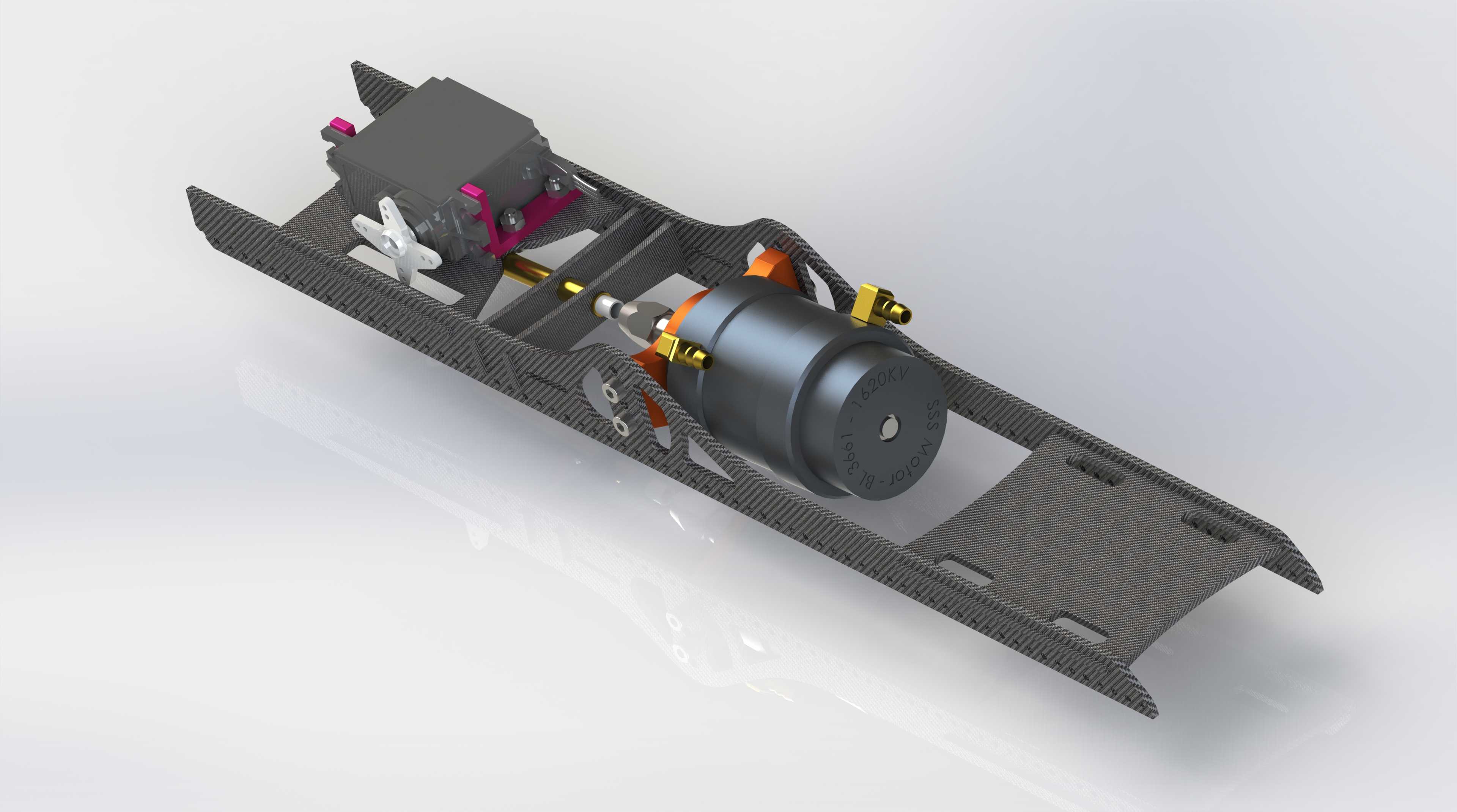

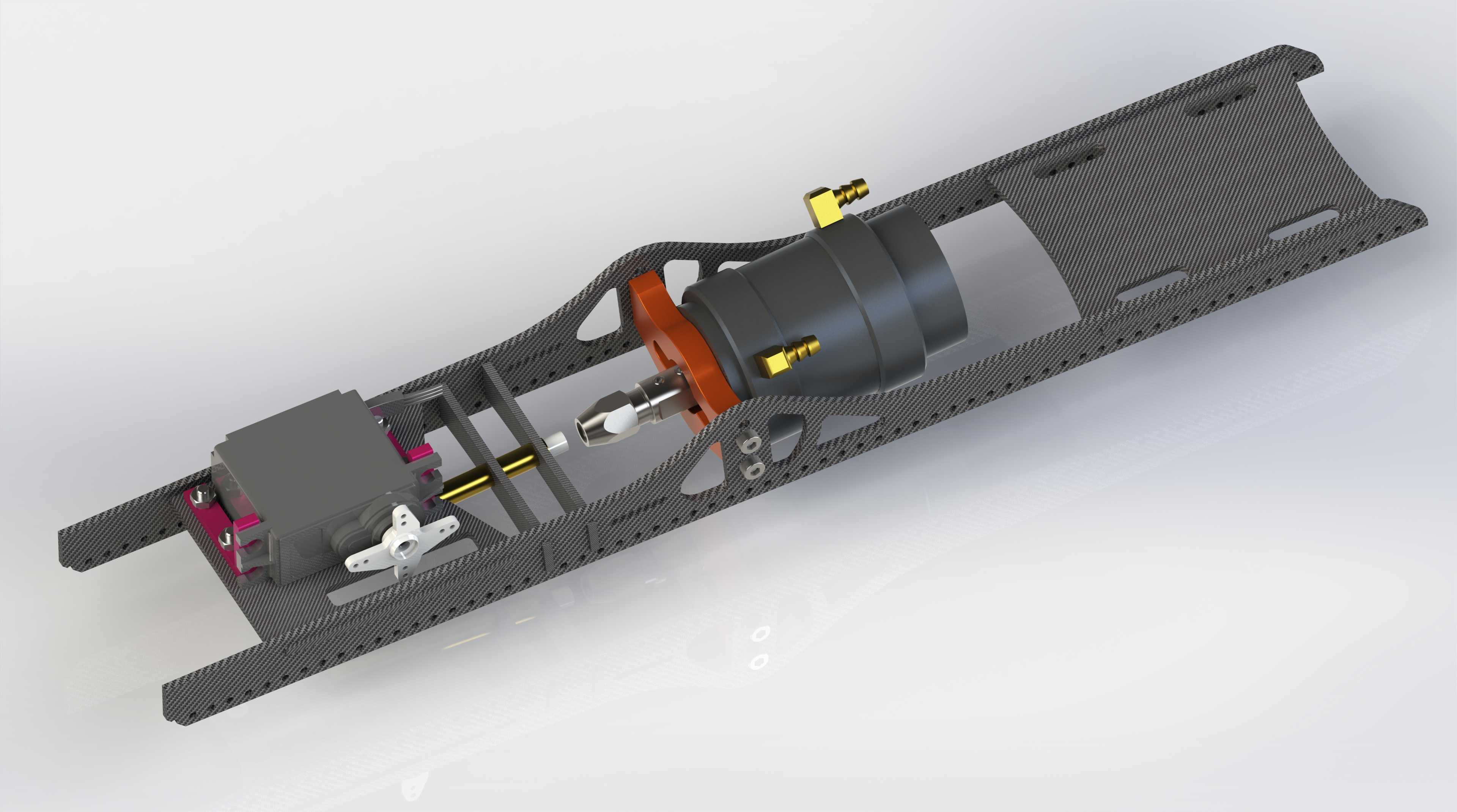

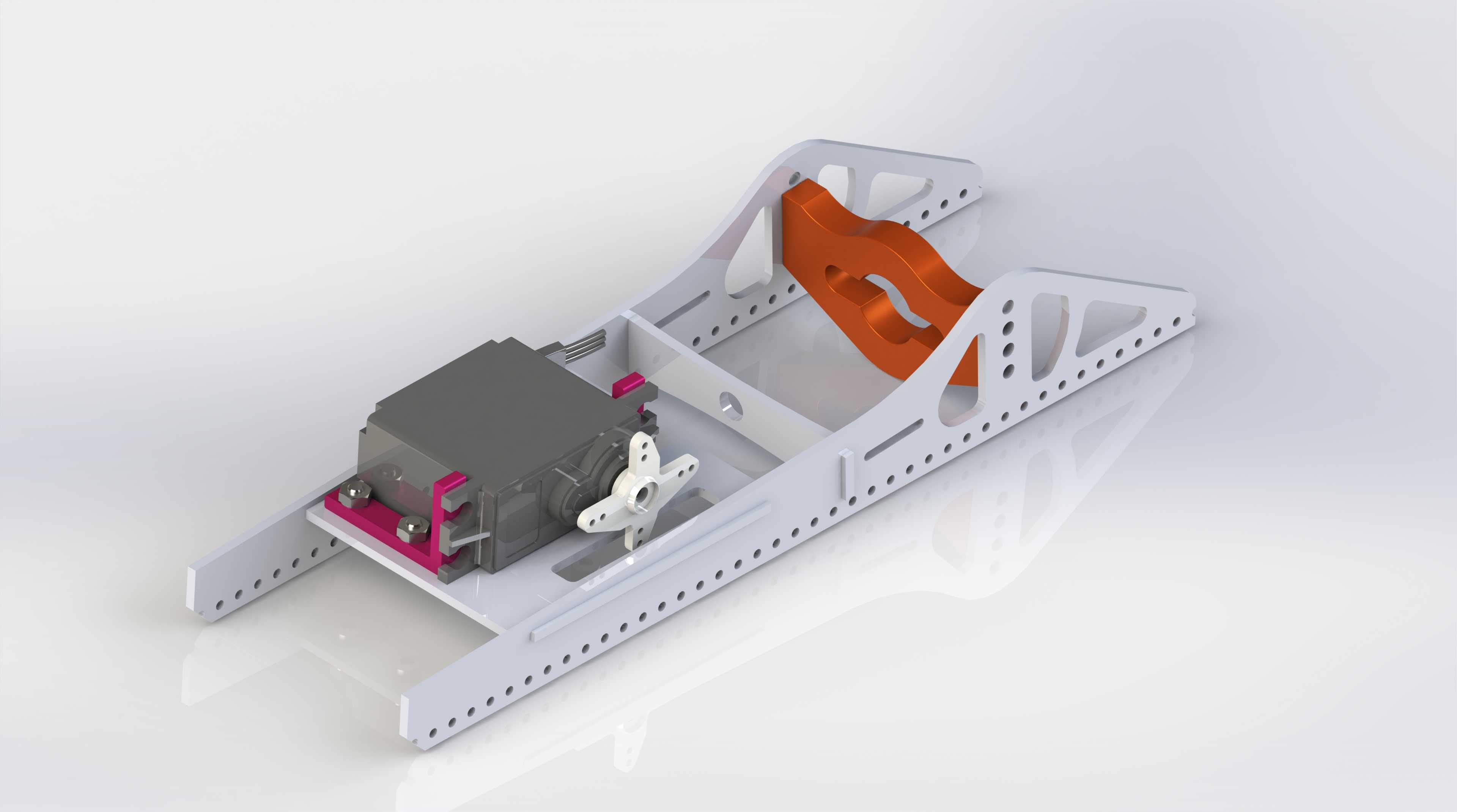

该动力集成模块主要面向遥控模型船的竞速、休闲航行场景，是RC动力船的核心动力承载与传动安装载体，可直接适配中小型竞速艇、仿真游艇类模型船体，解决了传统船模动力部件零散安装、同轴度难校准、传动震动大的痛点，能够为模型爱好者提供即装即用的动力集成方案，大幅降低船模组装的调试难度，提升航行过程中的动力输出稳定性。模块整体采用碳纤维纹理的轻量化机架作为主体承载结构，机架沿船长方向延伸，前后端预留与船体蒙皮、舱盖的固定安装位，安装边界贴合常规RC船模的中部动力舱空间，可直接嵌入对应尺寸的船身舱段，无需额外对船体进行大规模裁切改造。机架前端设置伺服舵机安装位，采用侧压式固定结构预留舵机安装孔位，可直接适配标准尺寸的模型舵机，舵机输出端通过转向摇臂连接船首转向舵片，传动路径短、转向虚位小，能够精准传递舵机的转向动作，保证高速航行下的转向响应灵敏度。机架中部设置传动轴承座，内置滑动轴承支撑不锈钢传动主轴，主轴前端通过万向联轴节连接舵机侧的转向传动段，后端直接对接无刷电机的输出轴，联轴节的设置可抵消电机轴与传动轴的微小同轴度误差，降低高速转动下的震动与传动损耗。机架后端为无刷电机安装位，采用环抱式电机座搭配锁紧压块，可适配对应外径的外转子无刷电机，电机座预留水冷管路接头安装位，可外接模型水冷循环系统，为持续高功率运转的无刷电机提供散热保障，避免长时间满油门航行出现电机过热退磁的问题。机架整体做了镂空减重设计，在保证结构刚性的前提下尽可能降低自身重量，减少船体的无效载重，提升动力重量比。机架上的所有安装孔位均做了沉头处理，安装后螺丝端面不会突出机架表面，避免与船体内部其他部件产生干涉，同时机架侧边预留了电调、接收机等电子设备的走线卡槽，可将动力线、信号线规整收纳在机架侧边，避免转动的传动轴剐蹭线路造成短路故障。整个模块在设计时充分考虑了船模航行的受力特点，机架的纵向抗弯强度可承受无刷电机满功率输出时的反扭力，以及高速航行时水流冲击带来的结构载荷，长时间高速航行不会出现机架变形、传动错位的问题，能够为RC船提供稳定可靠的动力输出基础。
