航模用外转子无刷动力电机结构设计

　　这款外转子无刷动力单元，核心应用场景覆盖1/8比例遥控越野模型、固定翼航模、小型无人巡检飞行器的动力输出端，区别于普通内转子电机的高转速低扭矩特性，该结构通过将永磁体嵌装在旋转外壳内壁，定子绕组固定于中心基座的布局，在同等定子尺寸下能获得更大的扭矩输出常数，适配大直径螺旋桨或者模型车传动齿轮组的负载需求，不需要额外搭配大减速比的减速组就能直接驱动负载，减少动力传递环节的功率损耗。从实际使用场景来看，这类动力单元常被用于需要短时间爆发大推力的航模动作场景，比如固定翼的垂直爬升、遥控车的急加速起步，因此设计阶段就需要考虑持续高电流工况下的散热与结构强度问题。外壳采用一体化拉伸成型的薄壁导磁钢结构，既作为永磁体的安装载体，

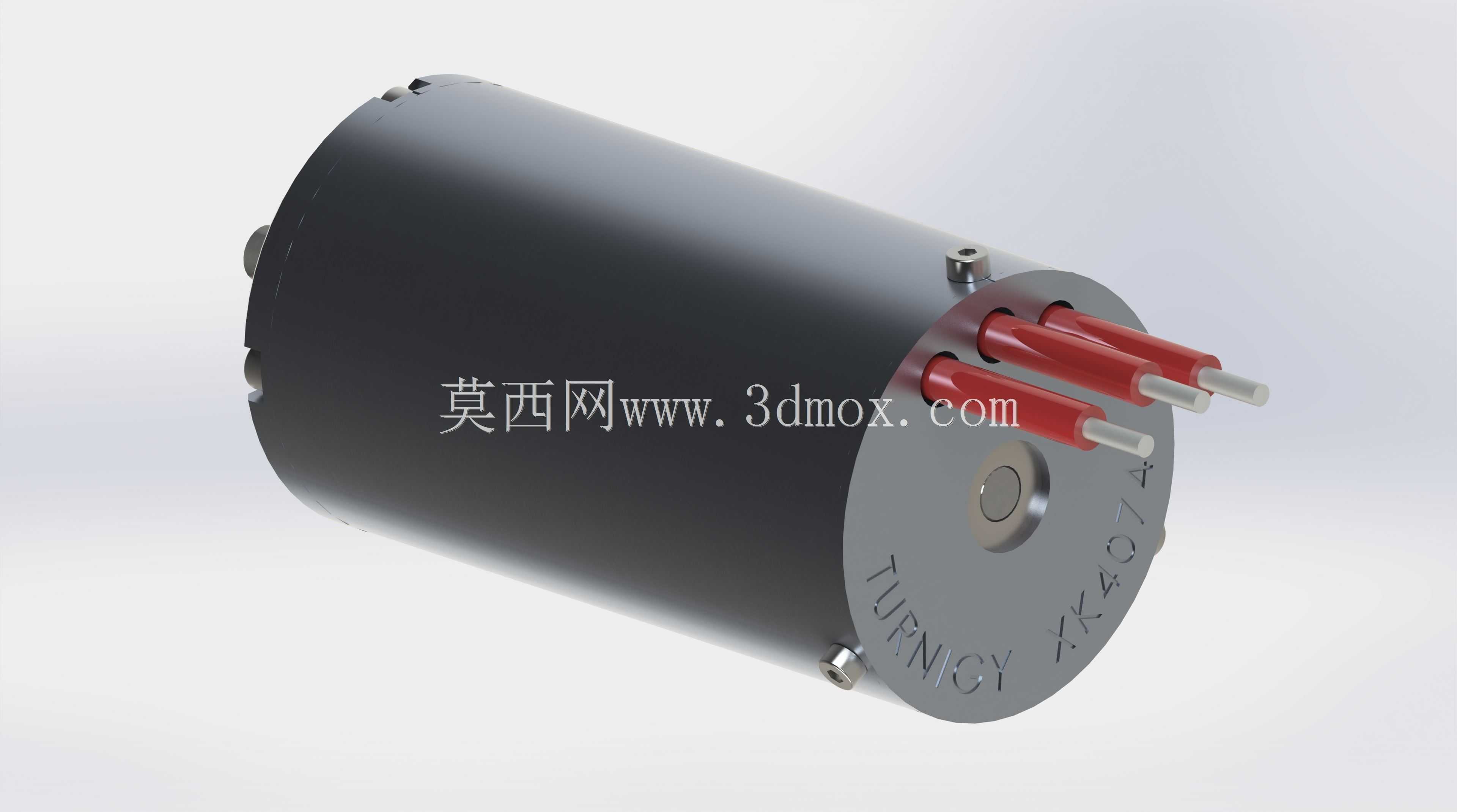

　　也承担旋转过程中的散热鳍片作用，高速旋转时外壳表面的气流能快速带走绕组工作产生的热量，避免定子绕组因过热出现绝缘层老化退磁的问题。输出端的端盖采用高强度铝合金车削加工，端面上预留的三个接线柱直接与定子绕组的三相引出线焊接连通，接线柱外部套设的红色绝缘护套既可以避免接线之间的短路风险，也能在插拔电调接头时提供足够的握持摩擦力，同时端盖边缘刻印的型号标识可以在装机维护时快速识别电机参数，避免与其他同尺寸不同KV值的电机混淆。端盖中心位置的输出轴采用高强度不锈钢磨削加工，轴径与安装轴承的配合公差控制在微米级，既保证高速旋转时的同轴度，减少径向跳动带来的振动噪音，也能承受螺旋桨或者传动齿轮带来的径向载荷。安装边界方面，

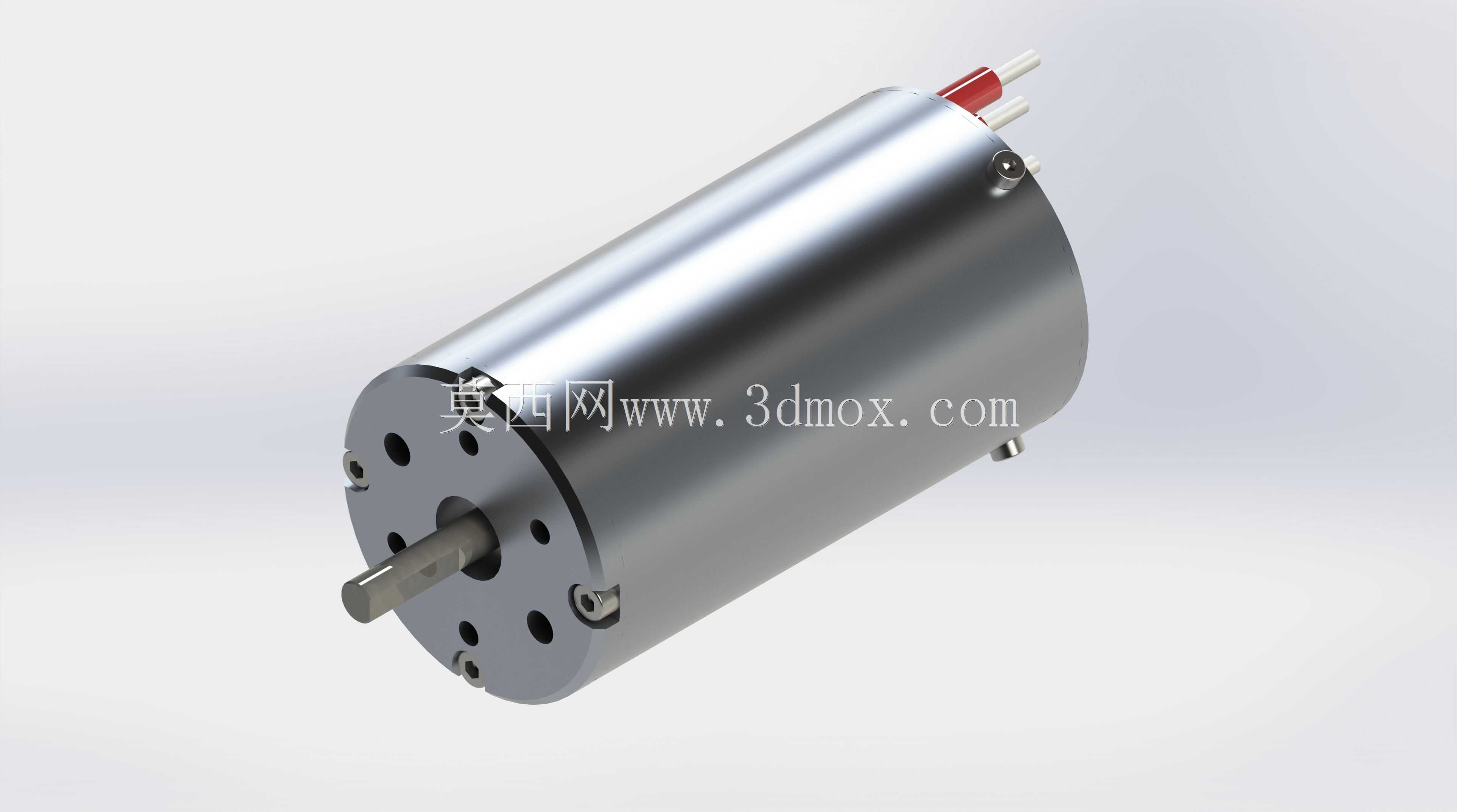

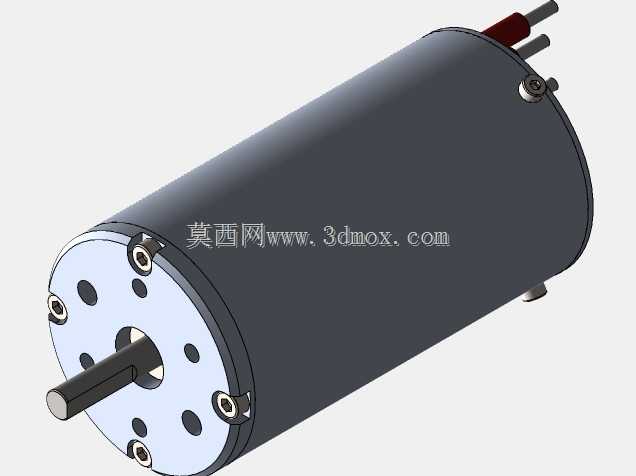

　　电机本体的圆柱形外壳直径为40mm级，机身长度适配4074规格的标准安装孔位，前端盖预留的两个对称紧定螺钉孔，可以将电机输出轴与负载连接座牢牢锁死，避免大扭矩输出时出现轴与连接座打滑的问题；尾部的安装基座预留标准的M3螺纹孔位，孔位间距符合航模动力安装的通用标准，可以直接固定在标准电机座上，不需要额外制作转接件，大幅降低装机时的适配工作量。设计过程中，绕组的排布采用分数槽集中绕组方案，相比整数槽绕组能有效降低齿槽转矩，让电机在低速运转时更平顺，减少航模低速飞行或者模型车低速爬行时的顿挫感，同时绕组采用多股并绕的漆包线绕制，降低高频工作下的集肤效应带来的铜损，提升电机的工作效率。永磁体采用耐高温的钕铁硼材质，

　　能在120摄氏度的工作温度下保持稳定的磁性能，避免持续大负载工作时出现磁钢退磁导致动力衰减的问题。端盖与外壳的配合采用过盈压装加密封胶填充的工艺，既保证旋转部件的连接强度，也能阻挡户外使用时的灰尘、水汽进入电机内部，避免轴承锈蚀或者绕组短路的问题，适配户外复杂场地的使用需求，不管是沙地越野的遥控车场景，还是雨天飞行的航模场景，都能保持稳定的工作状态。从结构设计的细节来看，电机内部的轴承采用前后双轴承支撑布局，前端轴承靠近输出端，承担主要的径向载荷，后端轴承位于定子基座尾部，辅助支撑输出轴，避免长轴高速旋转时出现挠曲变形，两个轴承都采用带防尘盖的深沟球轴承，自带的润滑脂可以满足长时间高速运转的润滑需求，不需要日常频繁加注润滑脂维护。接线柱的设计采用大直径铜柱，铜柱表面镀锡处理，降低接线处的接触电阻，避免大电流通过时接线处发热严重的问题，绝缘护套采用耐高温的硅橡胶材质，即使靠近高温的电机外壳也不会出现融化变形的问题。
