航模锂电池固定安装支架结构设计

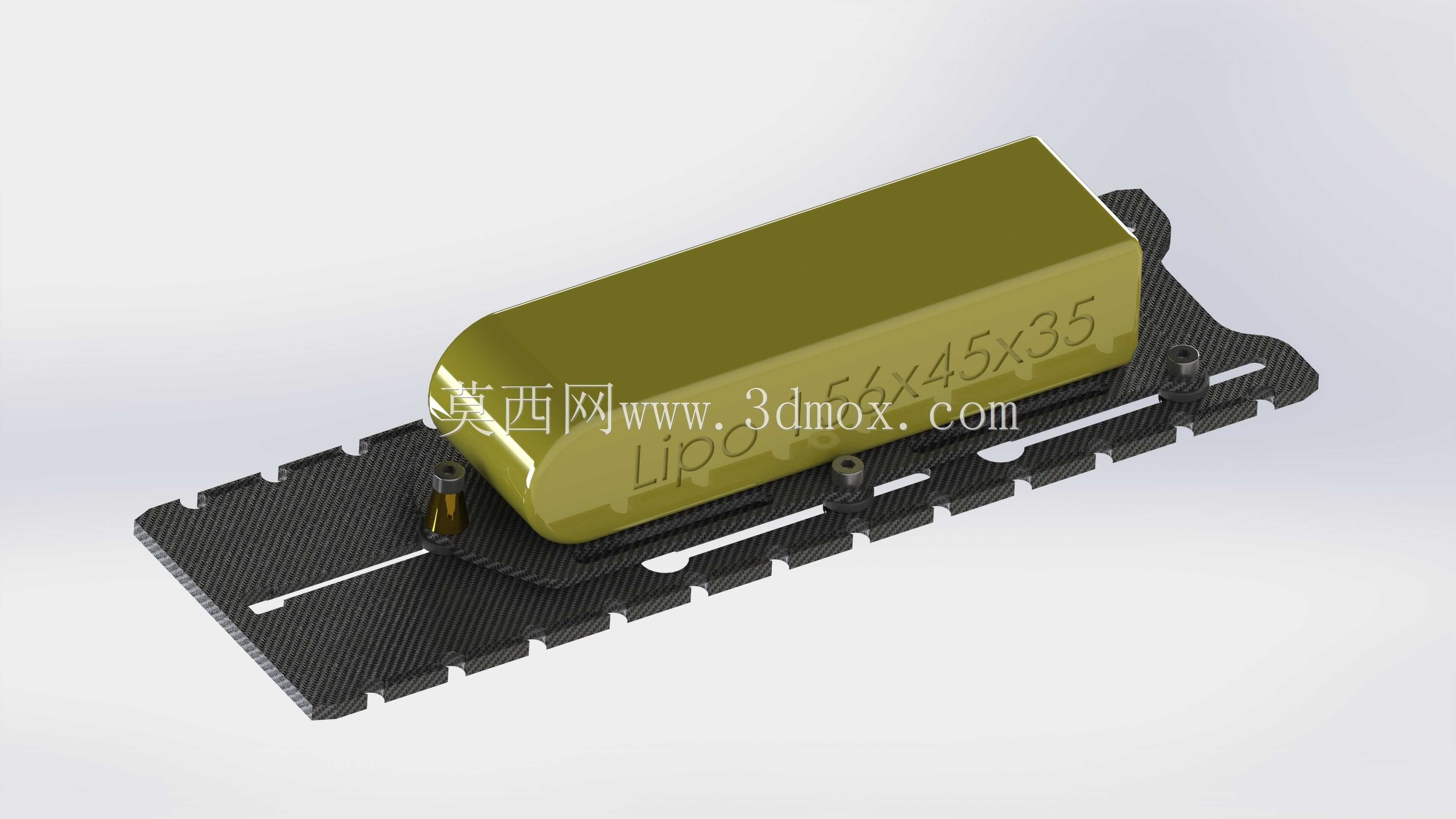

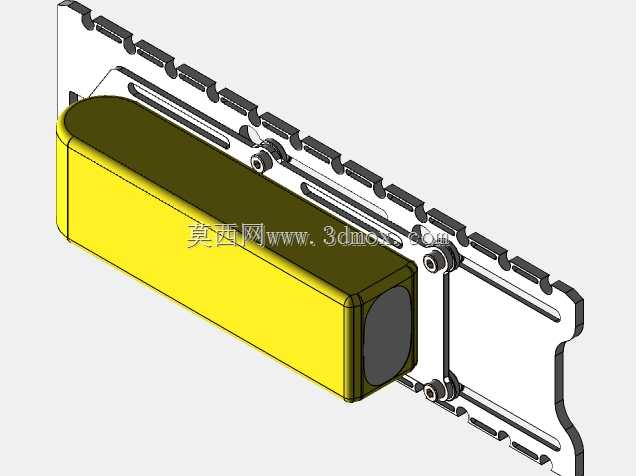

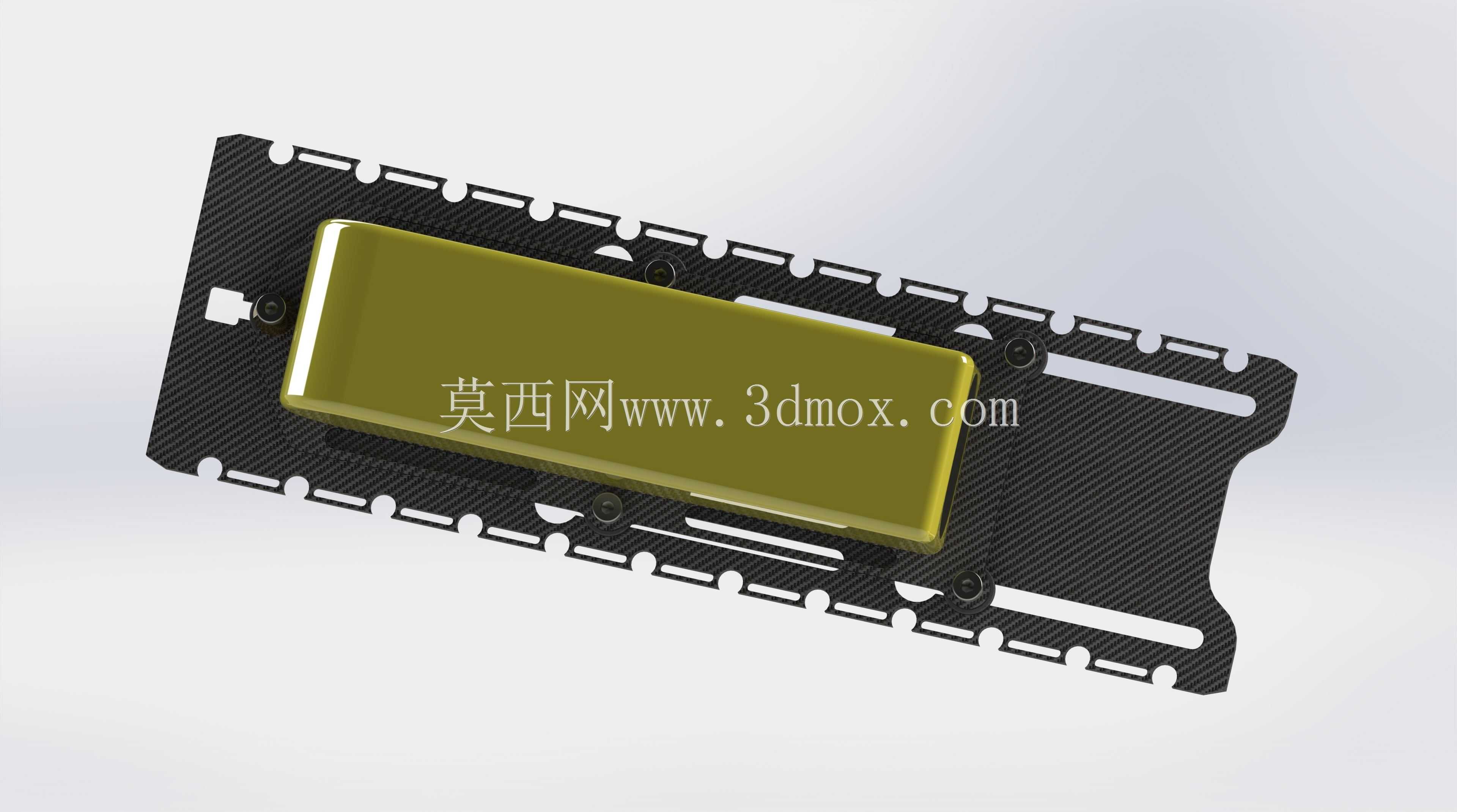

这款锂电池固定支架主要面向航模、小型无人移动平台的动力舱装配场景，用来解决柱状锂聚合物电池在设备高速运动、剧烈颠簸工况下的窜动、松脱问题，避免电池移位拉扯供电线路引发的供电中断甚至短路风险。从实际使用需求出发，支架主体采用碳纤维纹理的板式结构，整体为长条形开槽设计，底板上均匀排布的镂空槽位一方面可以降低整体自重，适配航模类产品对配件重量的严苛要求，另一方面可以给电池工作时提供散热风道，减少密闭空间下电池积热的问题。底板两侧的等距安装孔位可以适配不同轴距的机架安装点位，不需要额外打孔修改机架结构，安装时可以根据电池实际摆放位置调整固定绑带或者压片的固定位置，适配不同长度的同规格柱状锂电池。建模过程中先绘制底板的二维轮廓，确定整体安装边界的长宽尺寸，预留出两侧安装孔的中心距公差，按照机架通用的M3螺丝安装孔径做孔位特征，之后拉伸生成底板基础实体，再通过切除命令做出底板上的减重散热槽，槽位的边缘做0.2mm的倒角处理，避免尖锐边角割伤电池外皮或者安装人员的手指。之后绘制电池定位的凸台特征，凸台的弧度完全匹配156x45x35规格柱状锂电池的侧面弧度，保证电池放置后和支架的贴合面积足够，不会出现点接触压损电池外壳的情况。两端的固定柱特征用来配合绑带或者快拆压片锁定电池，固定柱的高度略高于电池半径，保证绑带拉紧后不会出现滑脱的情况。建模时需要重点核对电池安装位的尺寸公差，弧度面和电池的配合间隙控制在0.3mm以内，既可以保证电池能够顺利放入支架，又不会因为间隙过大导致电池在支架内出现晃动。安装孔的位置需要和常见的航模机架安装孔位做匹配验证，确保支架可以直接替换原有电池固定件，不需要额外做结构修改。整个支架的结构没有多余的冗余特征，所有的切除和凸台特征都服务于减重、散热、固定的核心功能，边角位置全部做圆角处理，降低飞行过程中的风阻，同时避免应力集中导致支架在剧烈震动下出现断裂的情况。
