黄黑拼色运动款机器人行走轮结构设计

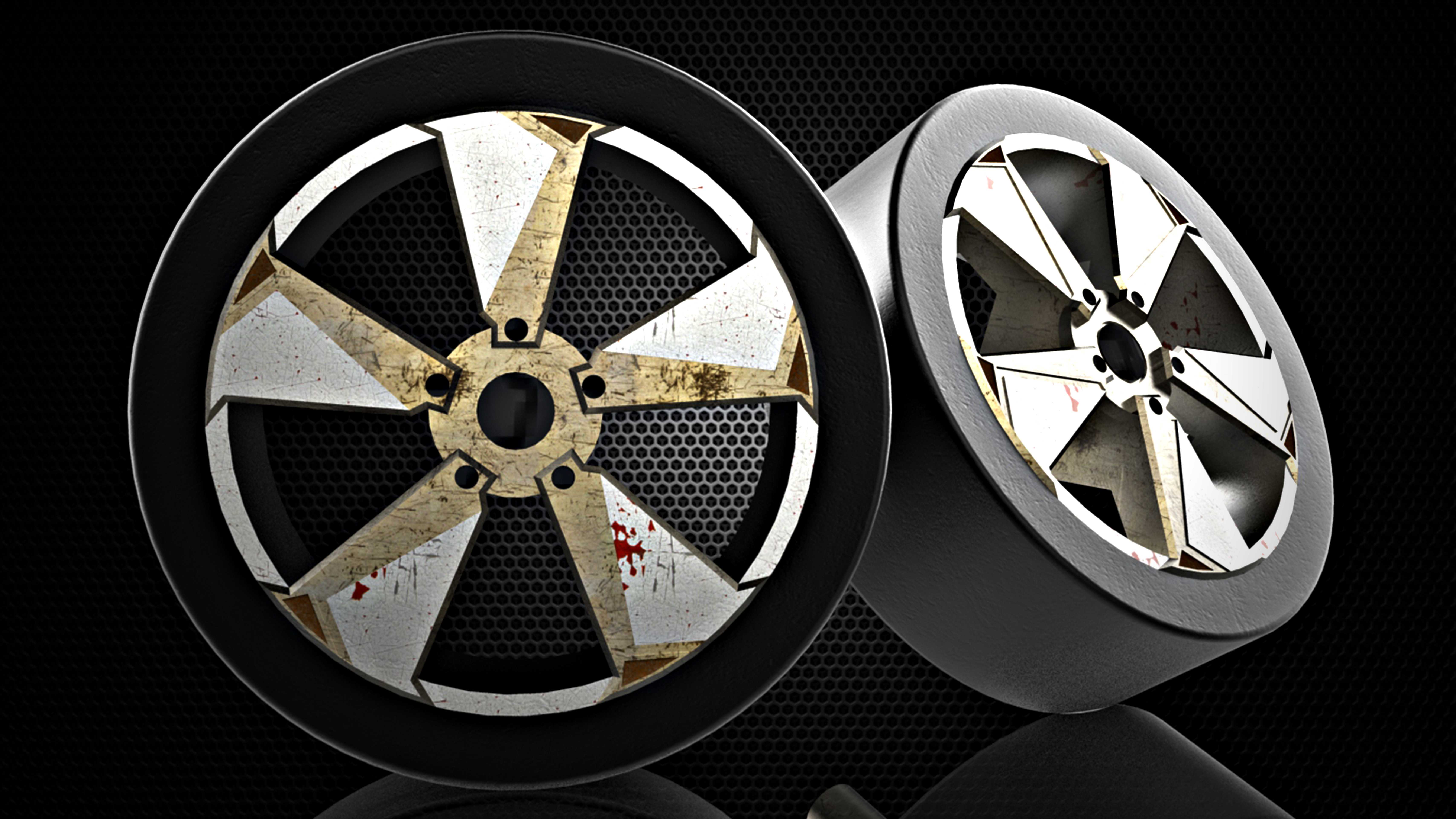

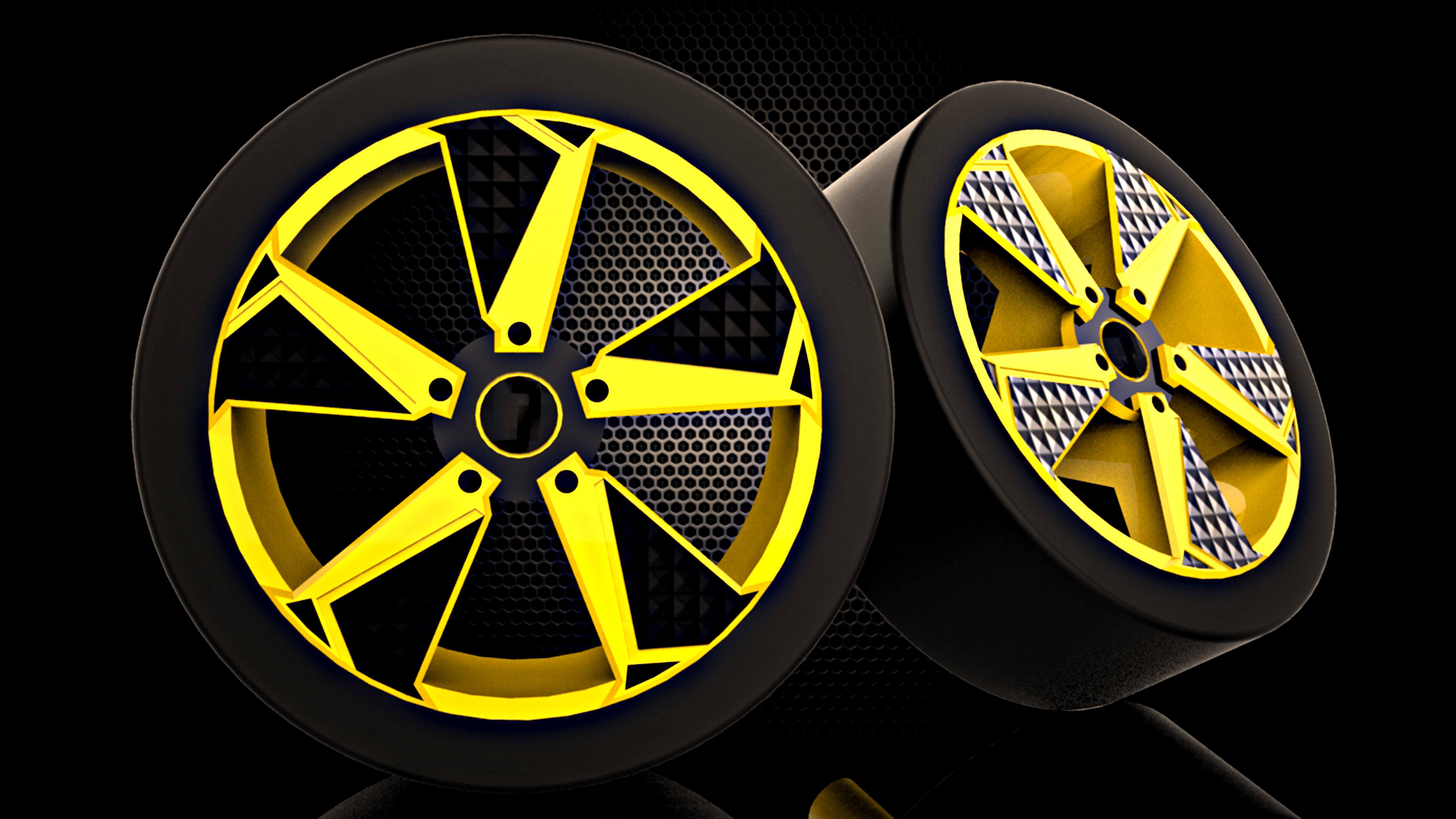

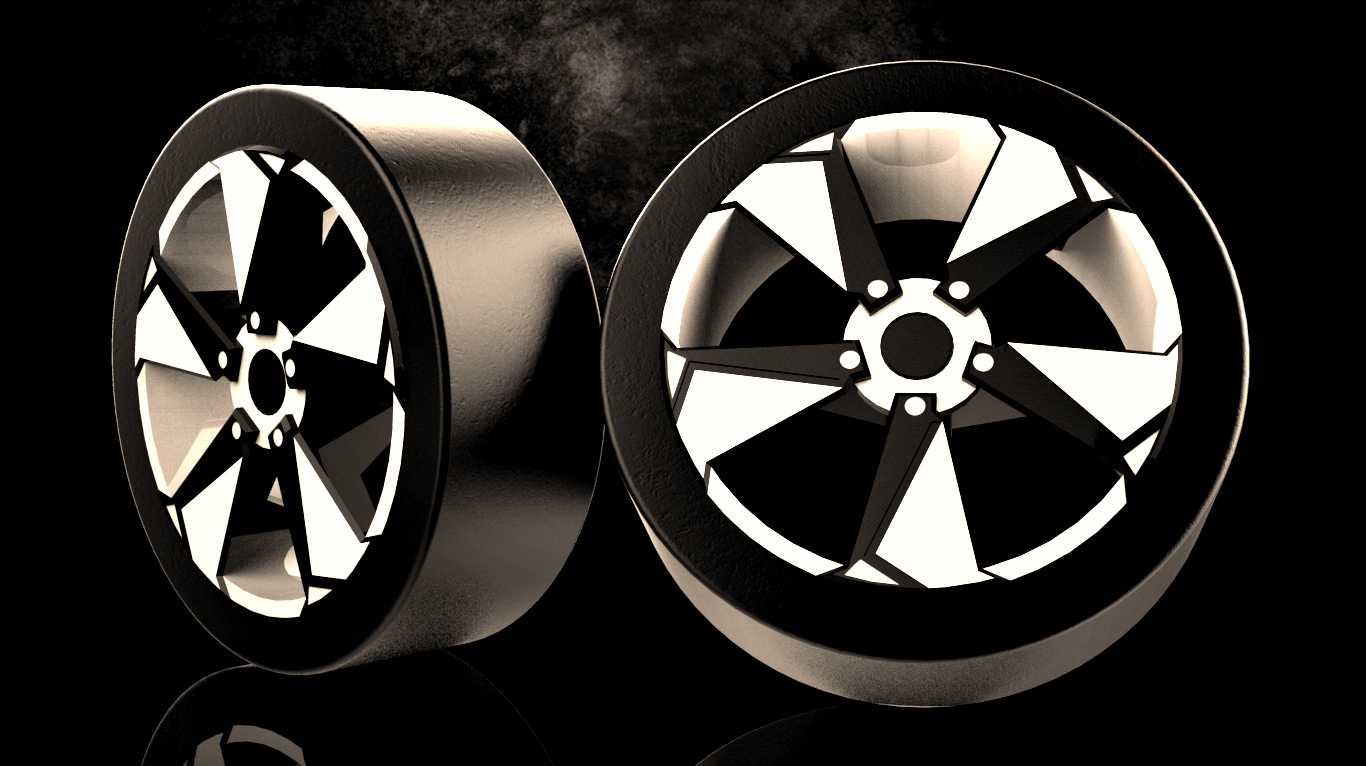

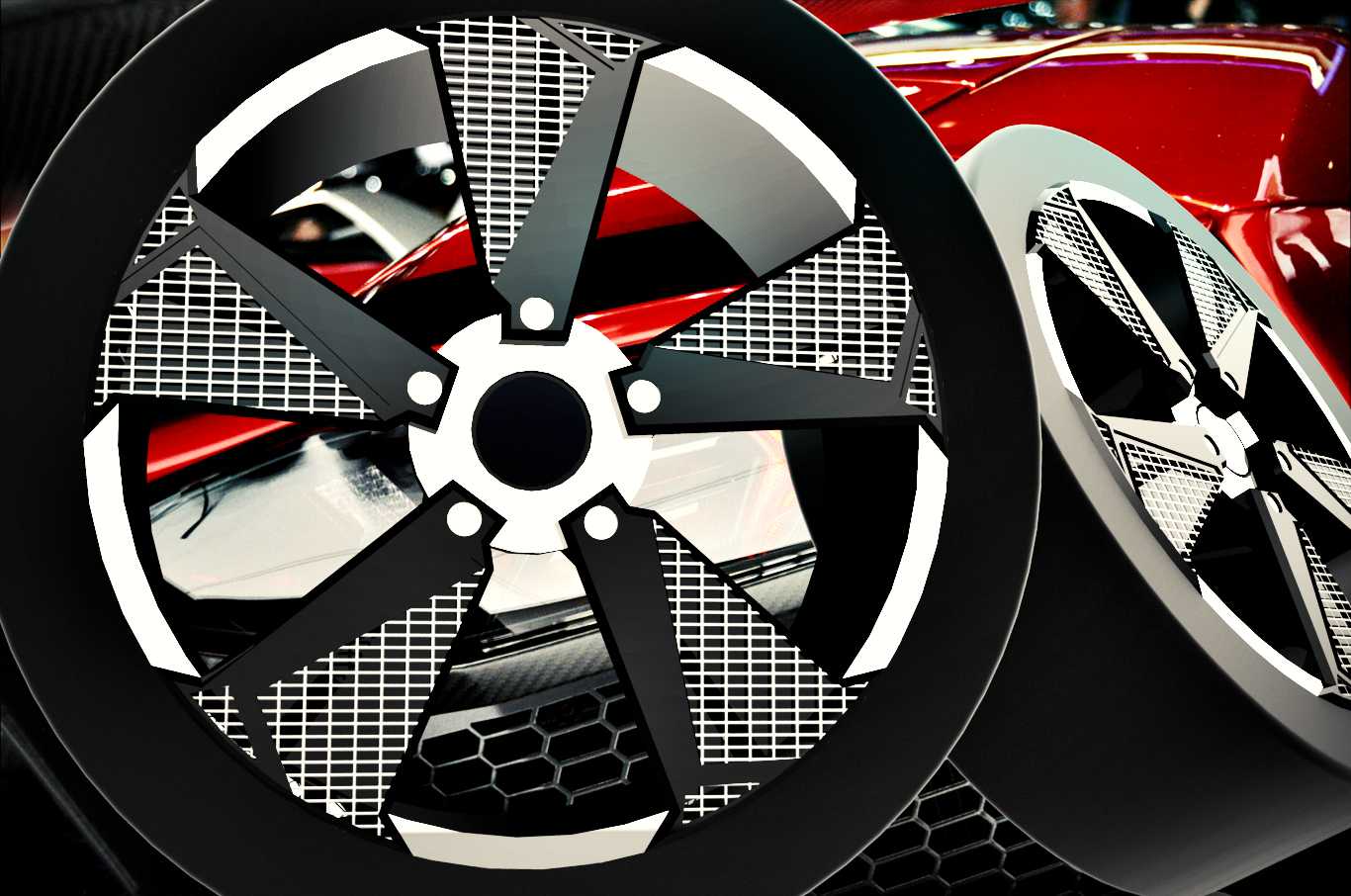

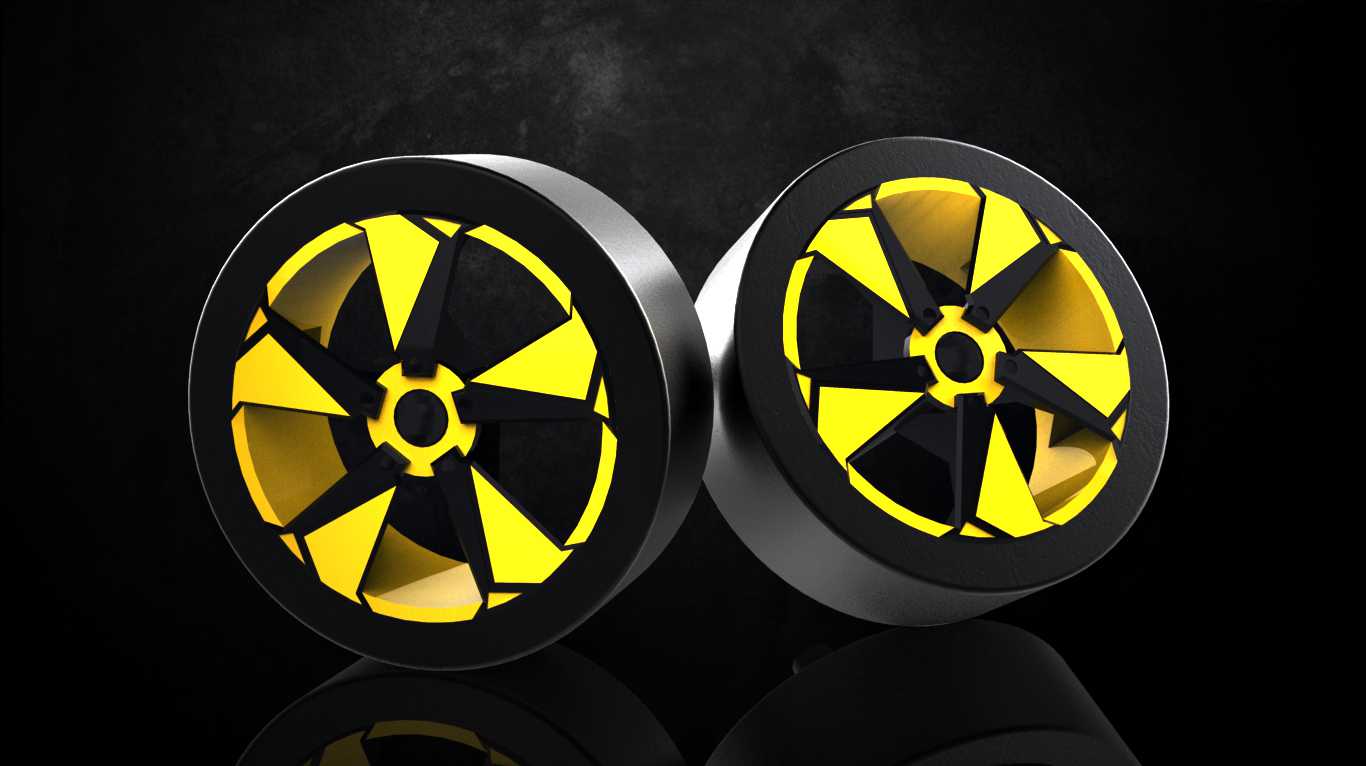

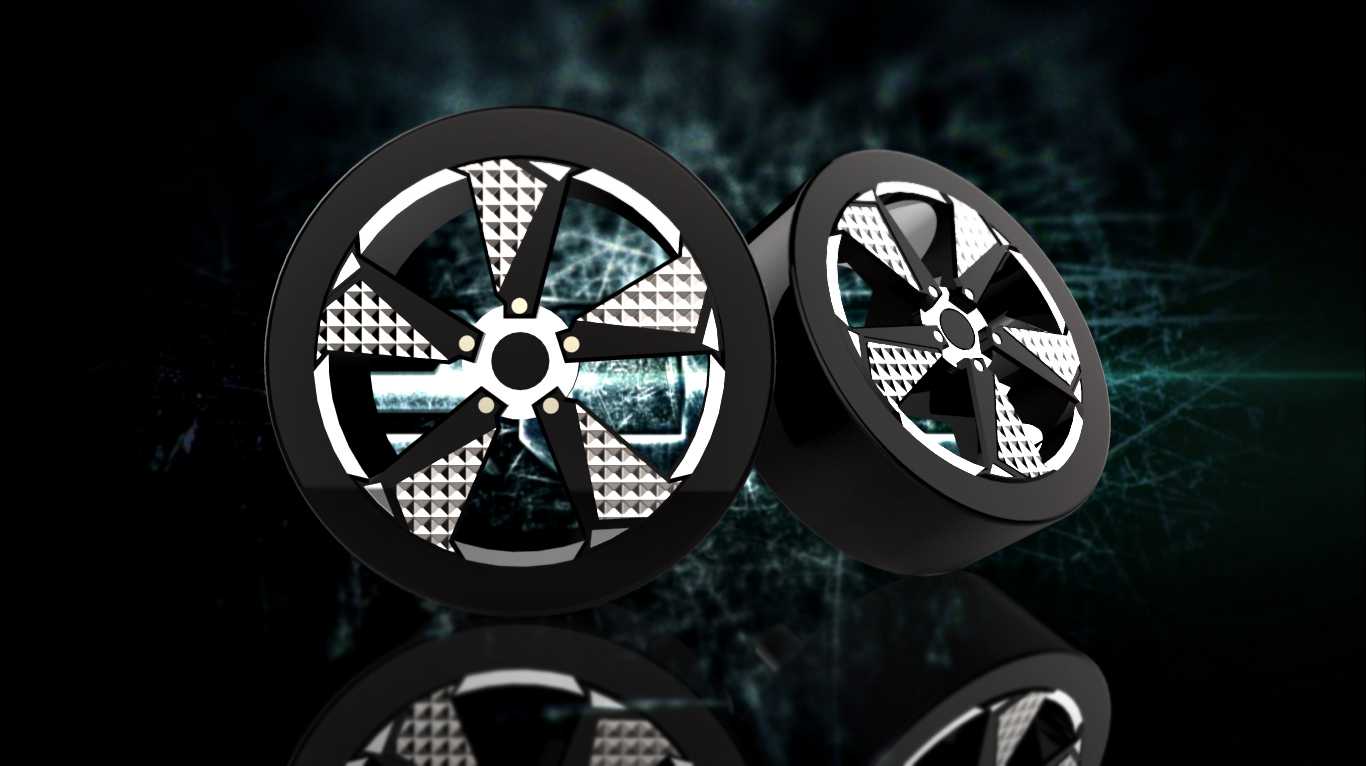

这款轮组主要面向小型服务机器人、教育竞赛机器人、轻型巡检移动机器人的行走场景设计，可适配室内平整铺装地面、短绒地毯、轻度不平整户外硬质路面等多种通行环境，承担机器人整机的承重、行走转向、缓冲减震的核心功能，是移动机器人行走系统的核心执行部件。轮组采用橡胶胎体搭配高强度轮毂的组合结构，外层橡胶轮圈具备适中的邵氏硬度，既能够保证行走过程中与地面的足够摩擦力，避免起步、转向、制动过程中出现打滑偏移，也能通过橡胶材质的微量形变过滤路面微小颠簸，降低行走过程中传递到机器人机身的振动，保护机身搭载的传感器、控制板等精密电子元器件不受振动干扰。轮毂部分采用五辐分体式的结构设计，辐条采用大角度倾斜的刀锋造型，在保证结构强度的前提下尽可能去除多余材料，有效降低轮组自身的转动惯量，让机器人的起步加速、制动停转的响应速度更快，同时降低行走驱动电机的负载损耗，延长机器人的续航时长。轮毂中心设置标准化的安装轴孔，轴孔周围均匀分布五个安装定位孔，能够匹配常规小型直流减速电机、伺服舵机的输出轴安装尺寸，安装时可通过孔位快速定位锁紧，保证轮组与驱动轴的同轴度，避免高速转动时出现偏心抖动的问题。轮毂表面采用黄黑撞色的外观处理，辐条间内嵌网格状装饰结构，在不影响结构强度的前提下提升了轮组的视觉辨识度，适配各类外观追求科技感、运动感的机器人产品设计风格。轮组的安装边界预留了足够的装配间隙，轮缘外侧做了圆弧过渡处理，不会在转向过程中与机器人底盘的轮舱侧壁发生剐蹭，胎面宽度经过优化设计，既保证足够的接地面积提升行走稳定性，也不会占用过多底盘底部的安装空间，给底盘上的电池、控制模块、传感器预留充足的布置位置。轮组整体做了动平衡优化，在常规行走转速下转动平稳无明显晃动，能够满足机器人长时间连续行走的使用需求，辐条的受力结构经过力学优化，在承受机器人整机重量的同时，可承受一定程度的侧向冲击力，避免机器人意外碰撞路沿、障碍物时出现轮毂变形、断裂的问题，提升移动机器人行走系统的可靠性与耐用性。
