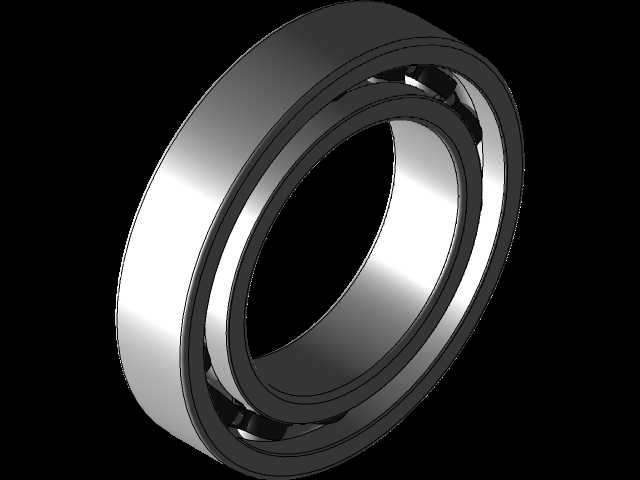

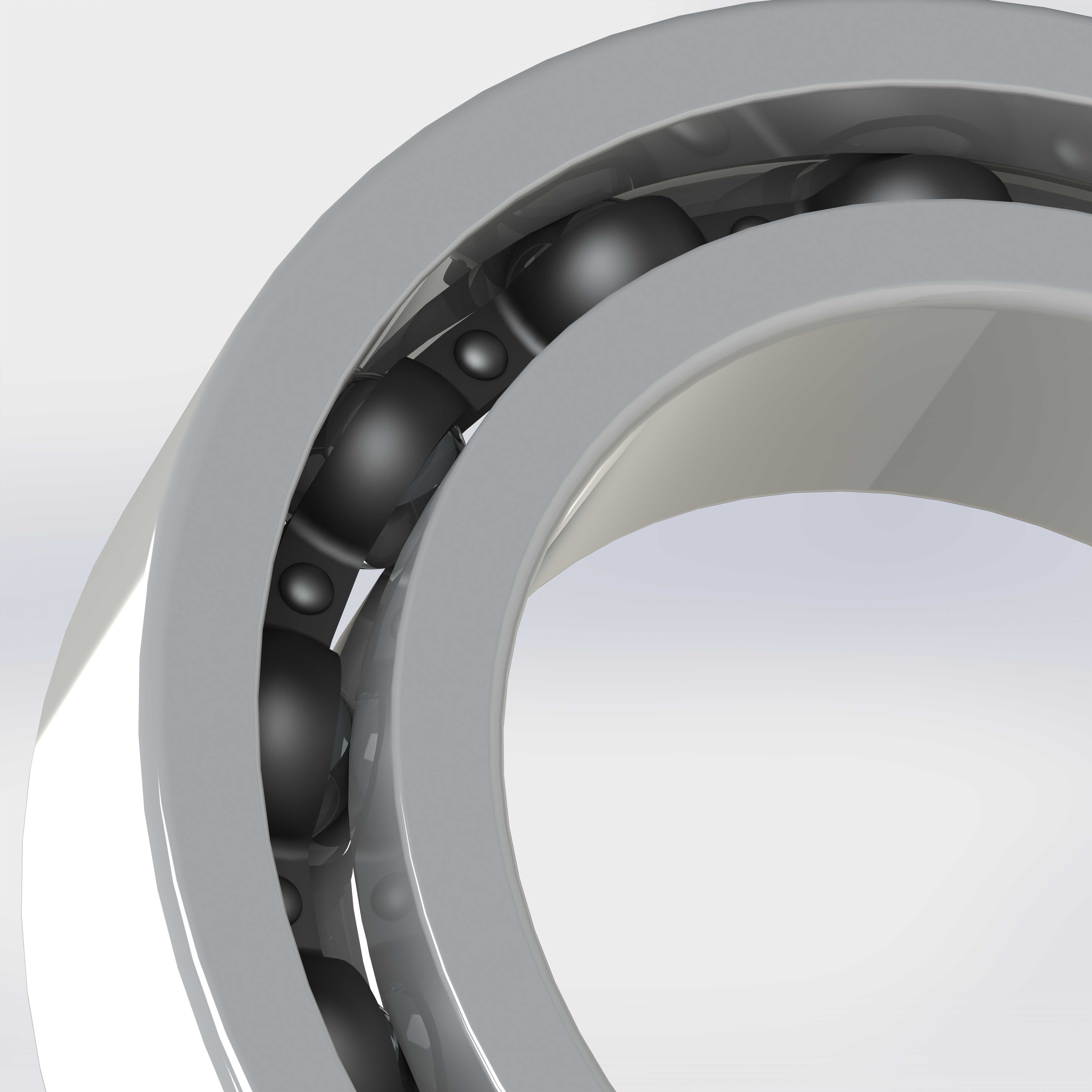

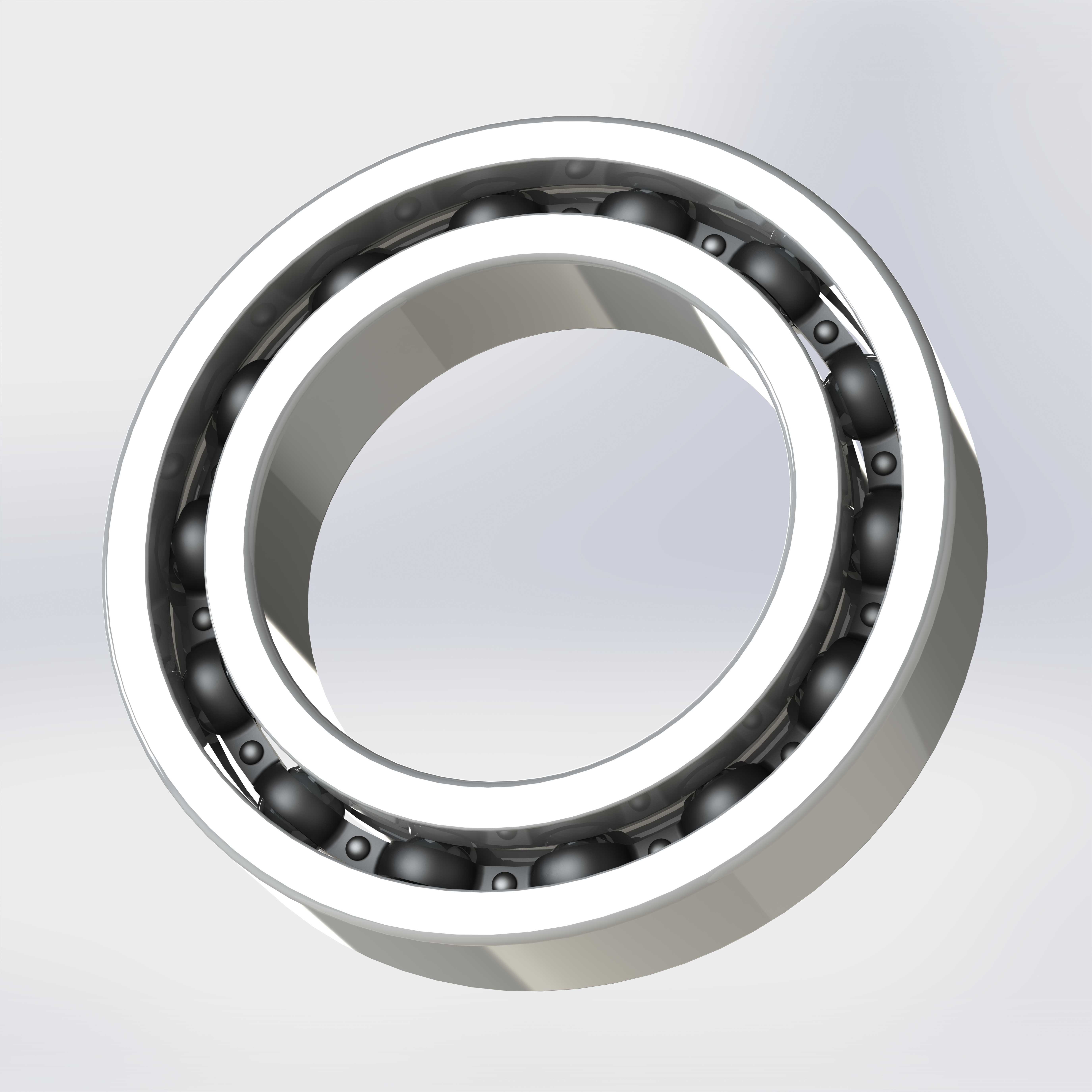

薄壁型深沟球轴承SKF61802结构设计

这款薄壁型深沟球轴承是面向紧凑安装空间场景开发的通用支承部件，主要应用于对径向安装尺寸有严格限制的传动与支承场景，常见于小型精密传动机构、轻型电动工具、办公自动化设备、小型伺服输出端、医疗检测仪器的转动支承部位，能够在有限的装配空间内提供稳定的低摩擦转动支承，适配低载荷、高转速的连续运转工况。从实际使用功能来看，该轴承主要承担径向载荷的支承作用，同时可承受一定程度的双向轴向载荷，运转过程中摩擦阻力小，启动扭矩低，能够有效降低转动副的能量损耗，配合常规润滑脂即可实现长期免维护运转，钢保持架结构能够稳定分隔每一颗滚动钢球，避免滚动体之间直接接触产生摩擦与碰撞，均匀分布滚动体的受力，提升轴承运转的平稳性与整体使用寿命。在设计思路上，这款轴承采用618系列的薄壁结构设计，相较于标准系列深沟球轴承大幅压缩了径向截面厚度，在保证基础承载能力的前提下尽可能缩小占用的径向安装空间，滚道采用圆弧型深沟结构设计，滚道曲率与滚动钢球的曲率高度匹配，能够让钢球与滚道之间形成均匀的接触应力分布，避免局部应力集中导致的早期疲劳失效；保持架采用兜孔式冲压钢结构，兜孔间隙经过精准计算，既能够保证钢球在兜孔内灵活转动，又能限制钢球的轴向窜动，同时冲压钢保持架具备足够的结构强度，能够适配中等转速下的离心力作用，避免保持架变形失效。从外形尺寸与安装边界来看，该轴承内径为15mm，适配直径15mm的标准转动轴安装，外径为24mm，适配安装座内孔直径24mm的装配位，轴承整体宽度为5mm，轴向安装空间仅需预留5mm以上的余量即可完成装配，安装时需保证轴与安装座孔的同轴度公差在合理范围内，避免偏载导致轴承运转卡滞，轴肩与座孔的挡肩高度需低于轴承内圈与外圈的倒角高度，保证轴承端面能够与安装基准面完全贴合，避免装配间隙导致的运转振动。
