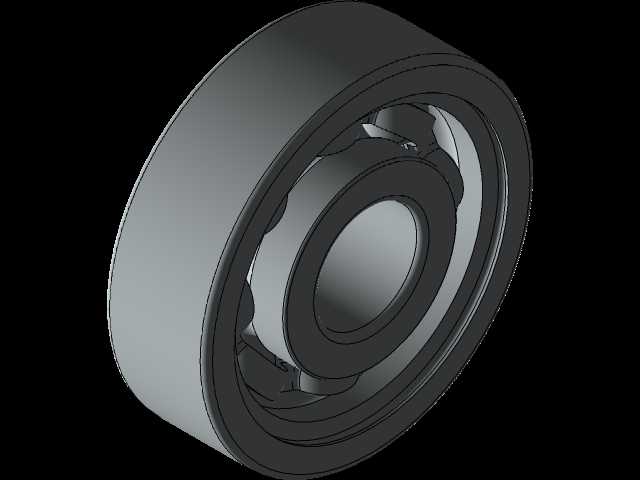

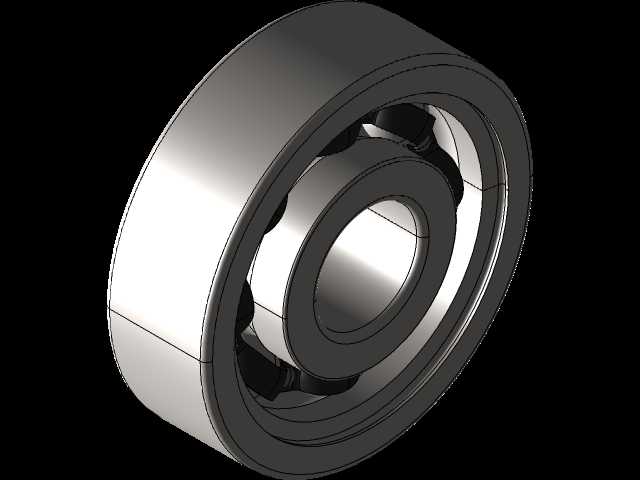

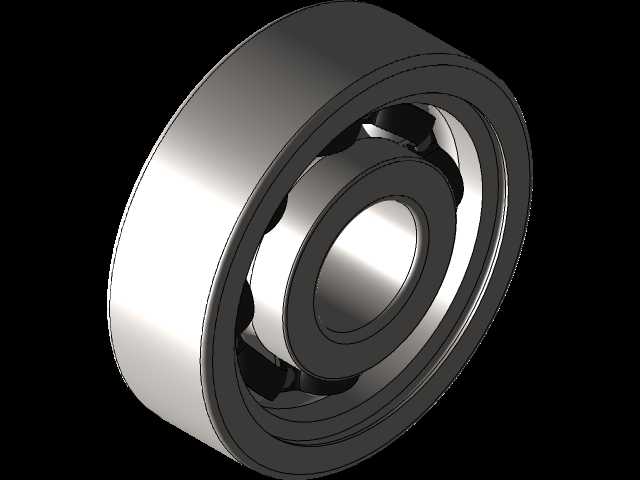

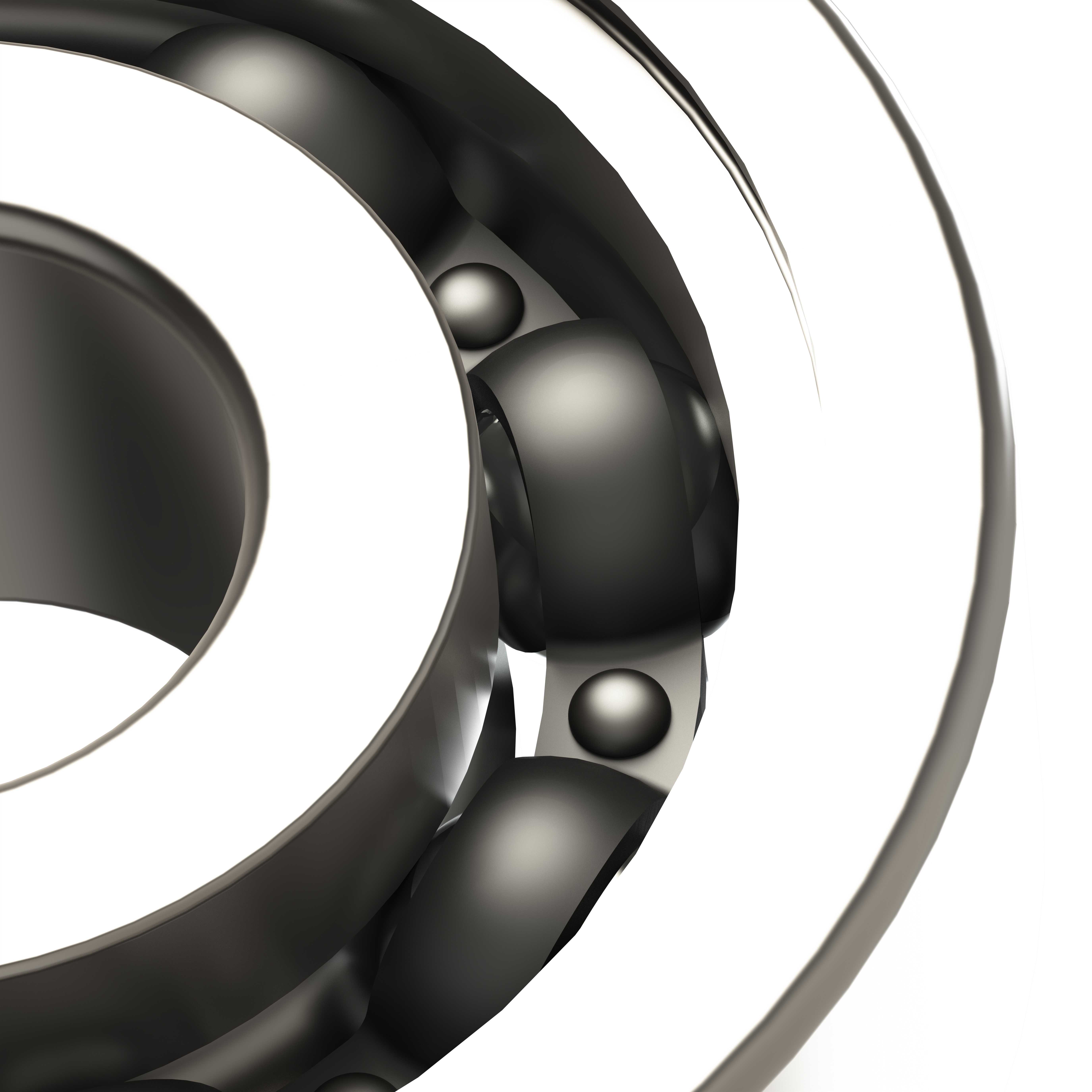

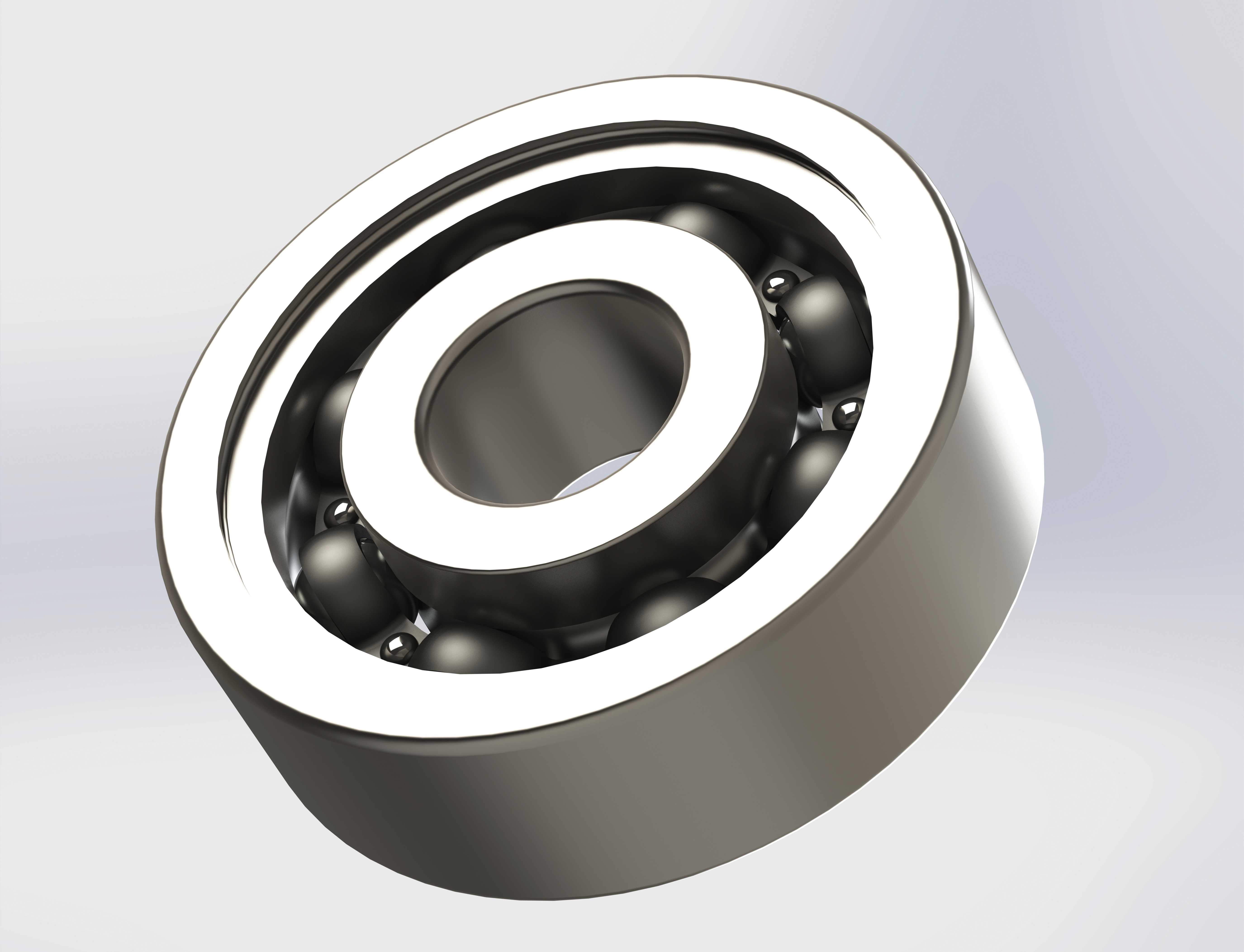

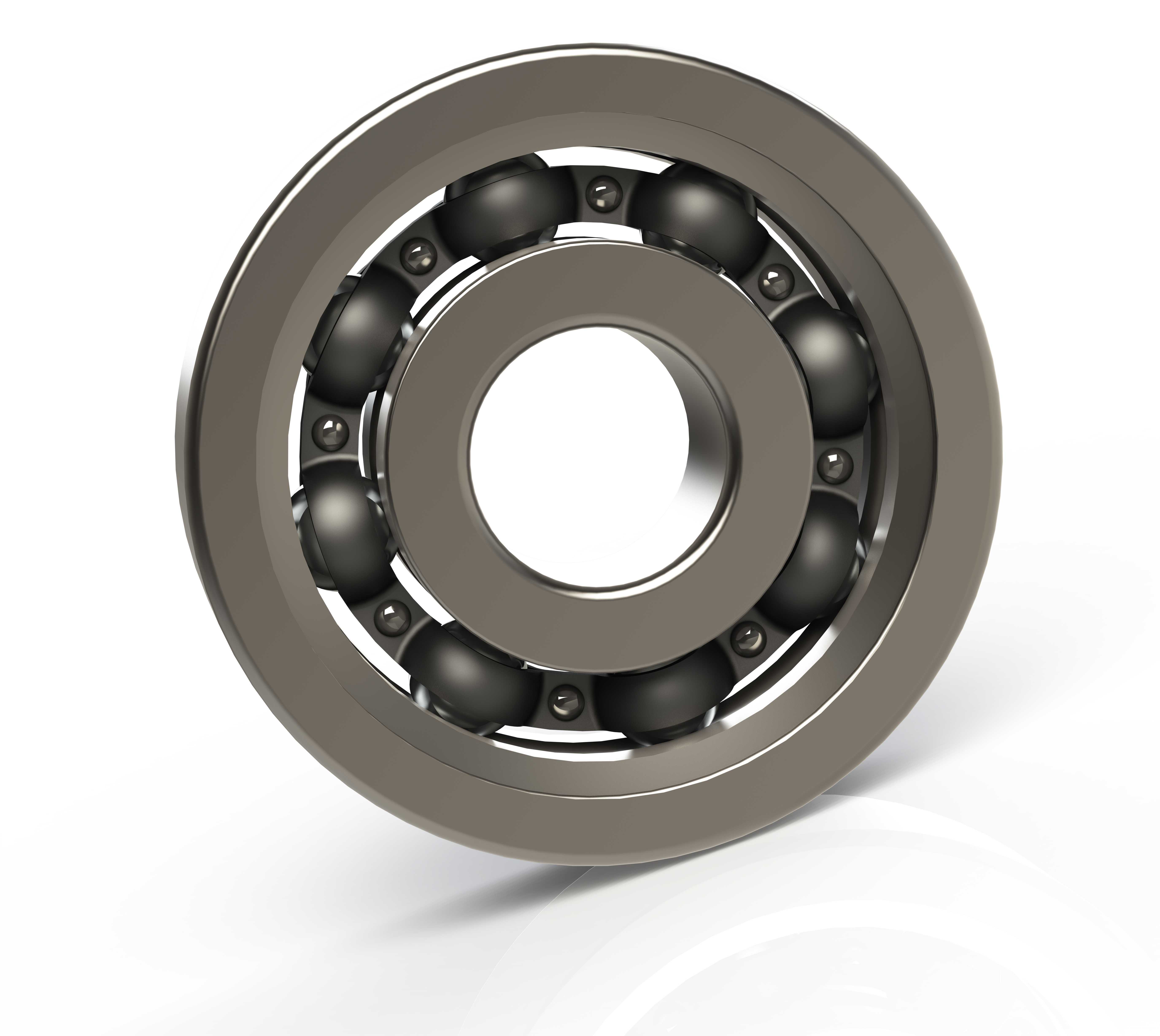

带钢保持架深沟球滚珠轴承结构

这款深沟球轴承是机械传动系统中应用极为广泛的旋转支撑部件，在各类需要降低轴系运转摩擦阻力、保证回转精度的场景中都能见到它的身影，小到精密仪器的微型转轴、家用电机的输出轴，大到通用输送设备的辊筒轴、小型机床的辅助传动轴，都可以选用该规格轴承完成径向载荷的承载，同时也可承受一定比例的双向轴向载荷，适配中等转速下的连续运转工况。从实际使用场景来看，这类小尺寸深沟球轴承常被用于小型电动工具、办公自动化设备、家用小电器的传动结构中，能够在紧凑的安装空间内为转轴提供稳定的支撑，避免轴系运转过程中出现径向窜动，同时有效降低轴与安装座之间的摩擦损耗，提升整套传动结构的运转效率与使用寿命。该轴承采用带冲压钢保持架的结构设计，保持架能够均匀分隔每一颗滚动钢球，避免钢球在运转过程中相互接触摩擦，同时引导钢球在滚道内顺畅滚动，优化轴承内部的载荷分布，提升高速运转下的稳定性。轴承的内圈与外圈均采用适配深沟滚道的轮廓设计，滚道曲率与钢球球面曲率匹配度高，能够让钢球与滚道的接触应力分布更均匀，减少局部应力集中带来的早期磨损。从安装边界来看，该轴承内圈适配的轴径为5mm，外圈安装的座孔直径为16mm，轴承自身的宽度为5mm，安装时需要保证轴与座孔的同轴度公差在合理范围内，避免偏载导致轴承运转卡滞，同时要根据使用工况匹配对应的润滑方式，无论是脂润滑还是轻度油润滑都能适配该结构的运转需求。设计过程中充分考虑了通用安装场景的适配性，外形采用标准深沟球轴承的对称结构，没有额外的异形凸起或特殊安装结构，能够直接适配同规格的标准轴承安装位，不需要对配套的轴或安装座进行额外改造，降低了设备装配与后期维护更换的成本。钢保持架的结构强度足够应对常规工况下的离心力与钢球冲击力，在常温、无强腐蚀的常规工作环境下能够长期保持结构稳定，不会出现保持架变形导致的钢球卡滞问题，整体结构紧凑，承载能力匹配小尺寸轴系的载荷需求，能够为小型回转部件提供可靠的旋转支撑。
