百得款单手电动往复锯SolidWorks设计模型

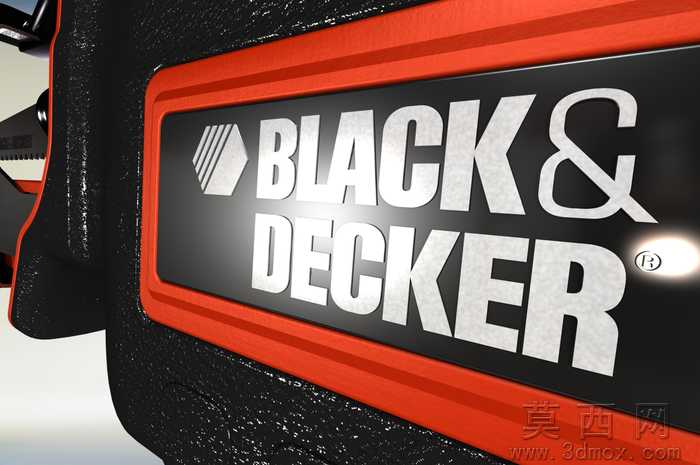

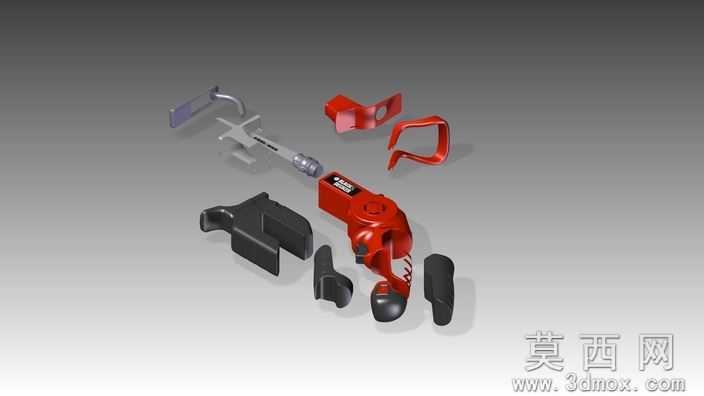

本模型为单手操作式电动往复锯的完整三维设计成果，建模阶段以SolidWorks2012为核心开发平台，参考百得品牌同类型充电式往复锯的成熟结构完成整体复刻，同时针对手持握持的人机交互需求做了细节优化。建模流程遵循自顶向下的设计逻辑，先完成整机轮廓骨架的草绘定位，拆分出动力仓、握持手柄、锯条装夹机构、辅助握持提手四大核心模块，再逐个完成零件的特征建模，通过拉伸、切除、扫描、放样等基础特征完成实体构建，对握把处的防滑橡胶纹理、机身品牌标识位、锯条快装卡扣等细节特征做了精细化还原，所有零件均添加了合理的装配约束，可实现整机的虚拟装配验证，检查零件间的干涉问题。

参数设计层面，模型严格按照真实手持往复锯的尺寸比例搭建，整机长度控制在350mm区间，握持手柄的周长适配成年男性手掌抓握尺寸，机身弯折角度设置为15度，平衡操作时的施力方向，降低长时间使用的疲劳感；锯条装夹位预留了通用往复锯条的安装尺寸，可适配市面上多数标准马刀锯锯条，内部传动结构预留了曲柄滑块机构的安装空间，匹配往复运动的行程参数。

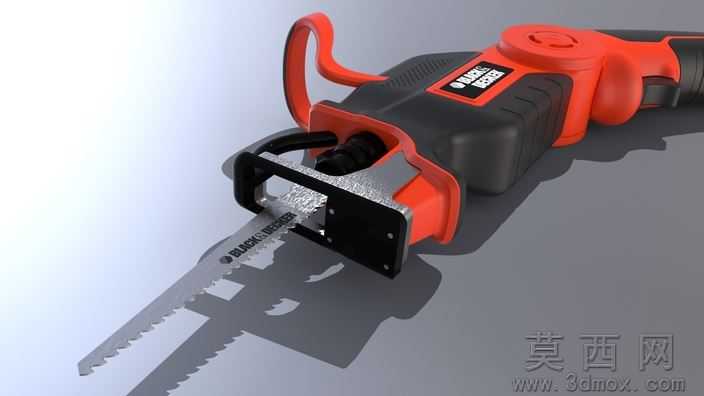

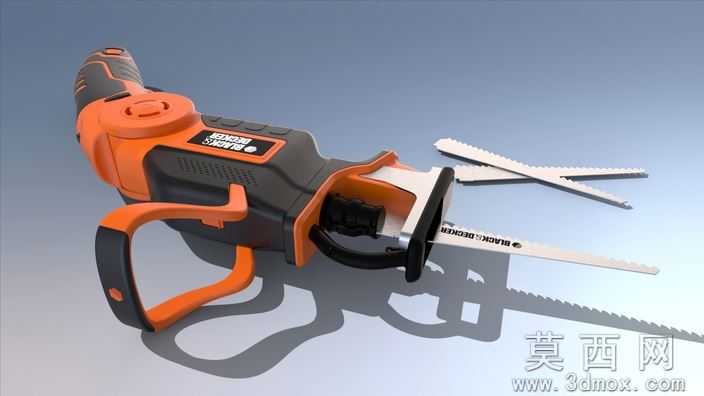

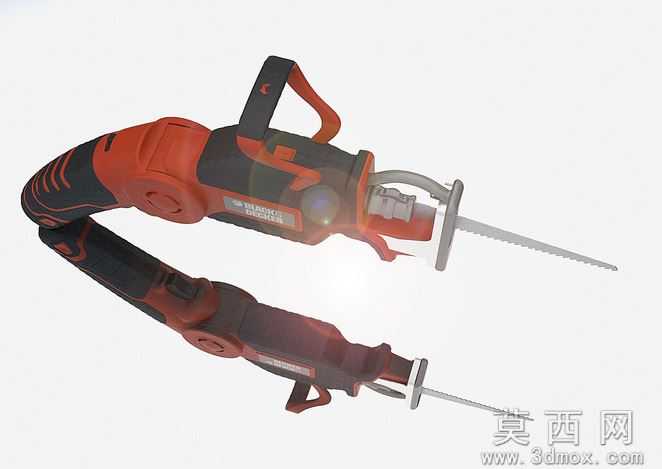

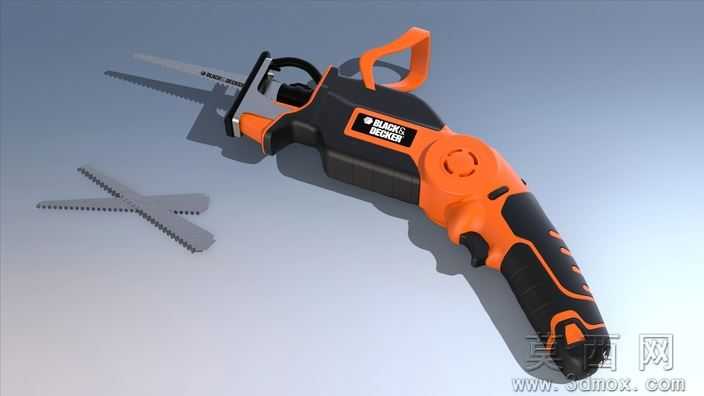

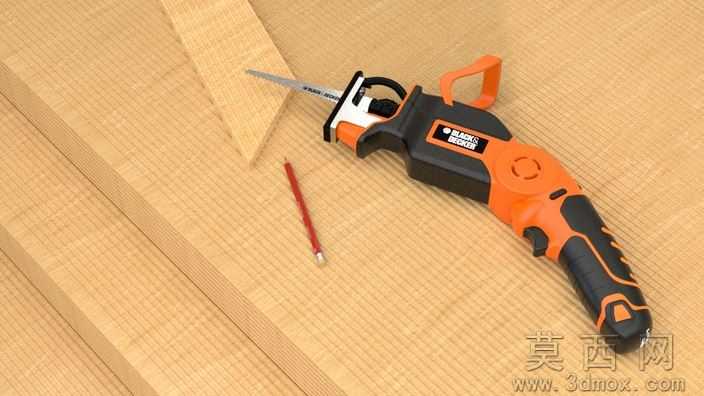

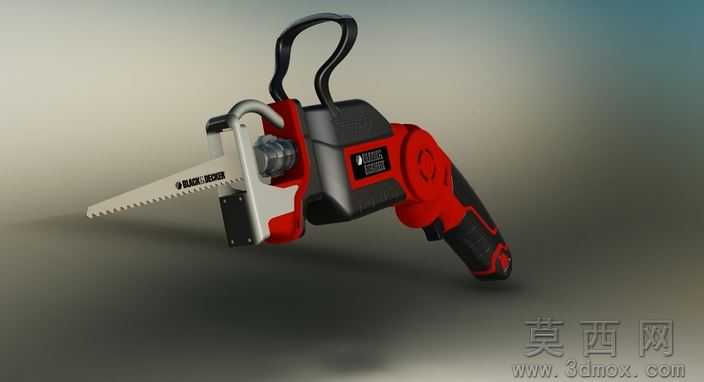

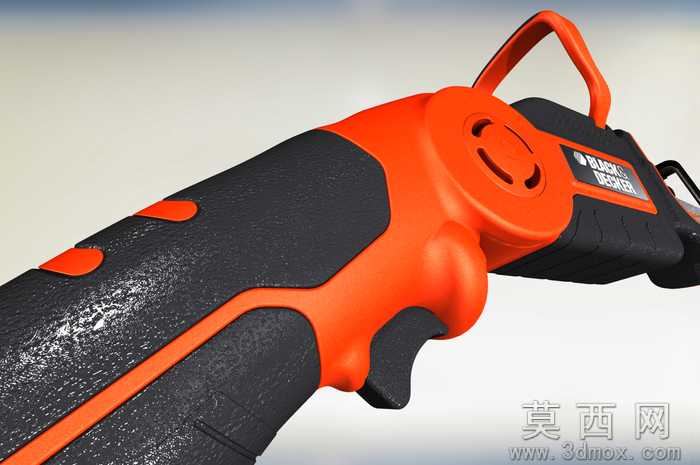

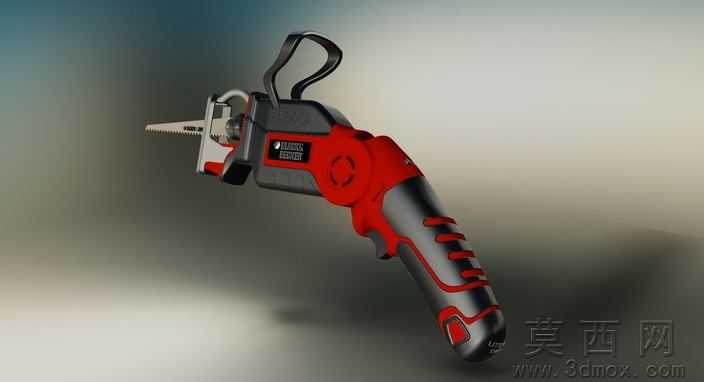

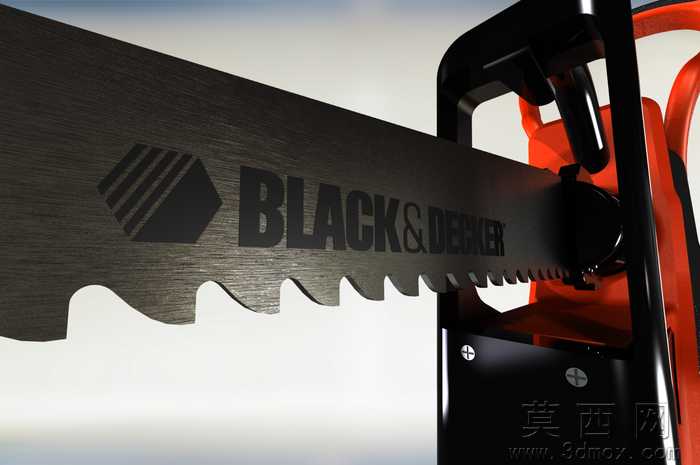

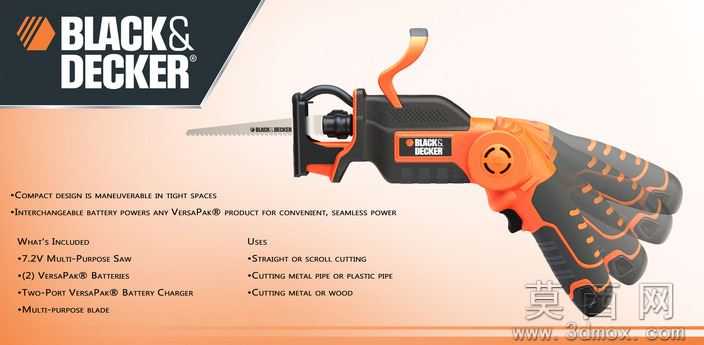

渲染材质环节，模型导入Bunkspeed渲染平台完成效果输出，机身主体硬塑料部分采用哑光橙黑双色工程塑料材质，还原真实电动工具的抗冲击外壳质感，握持区域的软胶部分添加了细微的颗粒凹凸纹理，模拟防滑橡胶的触感，金属锯条部分做了拉丝金属材质处理，刀刃区域添加高光反射效果，金属提手部分做了磨砂金属质感设置，整体渲染仅耗时30分钟即可输出高质量展示图，同时保留了多视角的展示角度，可直观呈现整机的外观细节。

结构原理上，该往复锯采用曲柄滑块传动结构，内置电机输出旋转动力后，通过齿轮组减速带动曲柄转动，将旋转运动转化为锯条的直线往复运动，实现对木材、金属、管材等多种材料的锯切作业；单手握持的机身设计搭配顶部辅助提手，可在不同作业姿态下稳定控制设备，扳机式开关设置在手柄握持位的食指接触区域，符合人体工程学操作逻辑，锯条前端的挡板结构可在作业时抵住工件表面，降低锯切过程中的震动偏移。

软件兼容方面，模型除原生SolidWorks2012格式文件外，还同步导出了STEP、IGES、STL等通用三维格式，可兼容UG、Pro/E、Catia等多数主流三维设计软件，STL格式文件可直接导入切片软件用于3D打印验证，不同格式的文件均保留了完整的零件结构与装配关系，不会出现零件缺失、面破损等问题，方便不同软件使用习惯的设计师调用修改。

研发教学应用层面，该模型可作为手持电动工具设计的教学案例，用于讲解手持设备的人机工程学设计要点、曲柄滑块机构在电动工具中的应用、塑料外壳的结构设计规范；也可作为电动工具研发阶段的概念参考模型，帮助研发团队快速验证外观方案与结构布局，还可用于职业院校机械设计相关专业的三维建模实训素材，帮助学生掌握复杂手持设备的装配建模方法与渲染流程。
