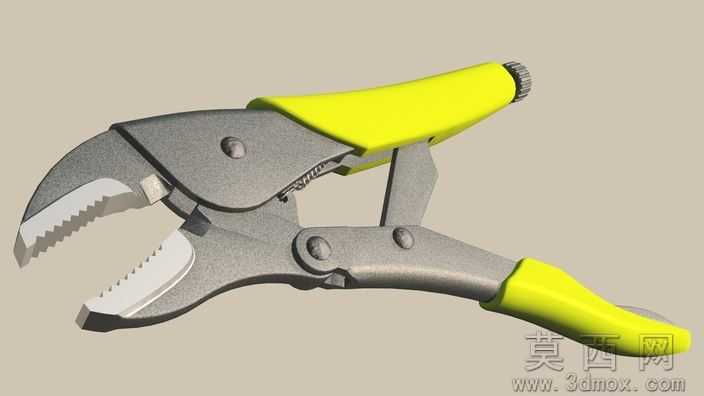

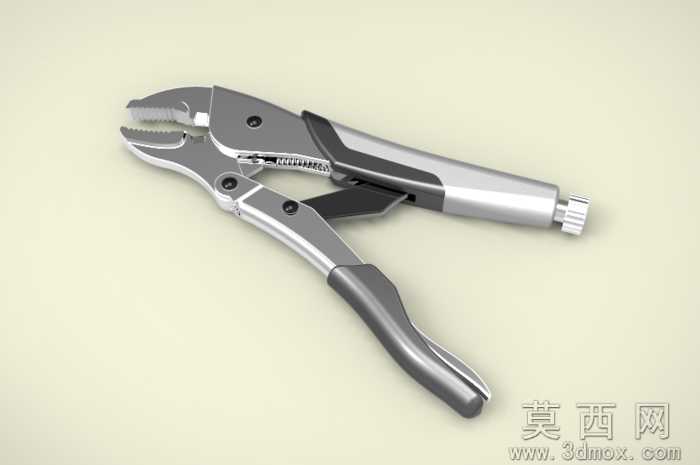

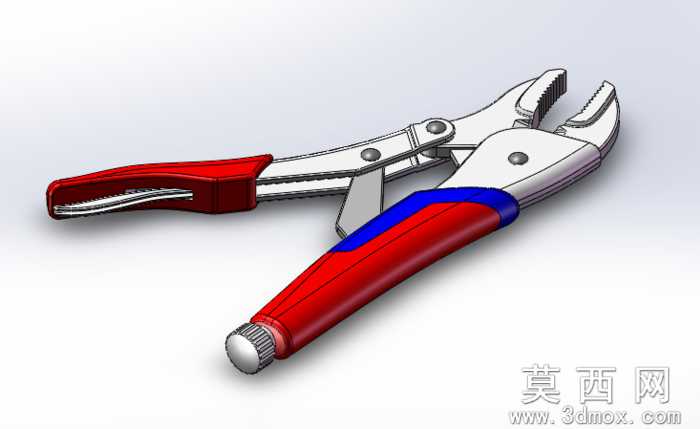

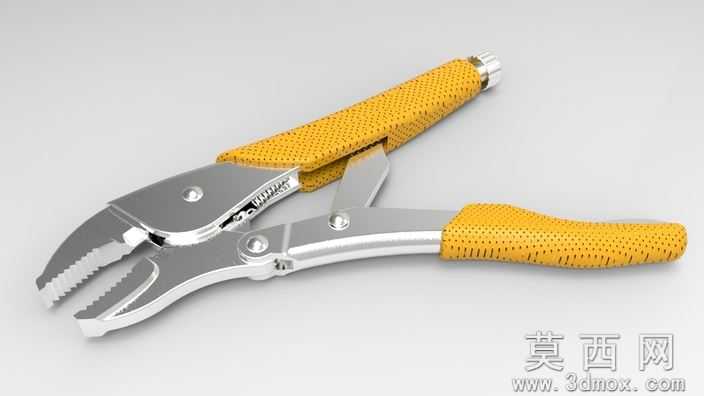

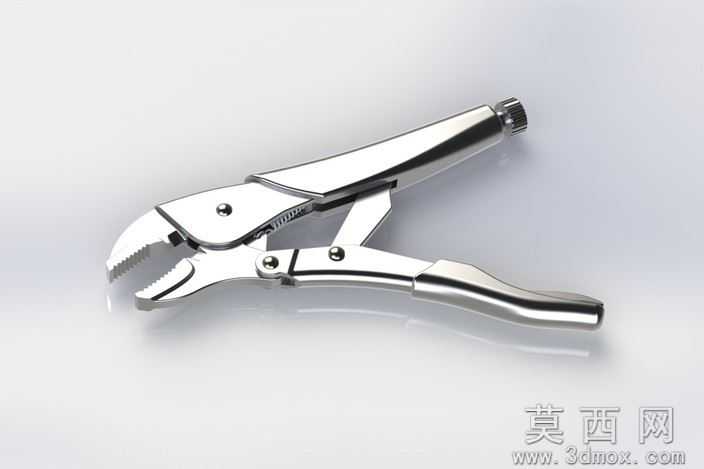

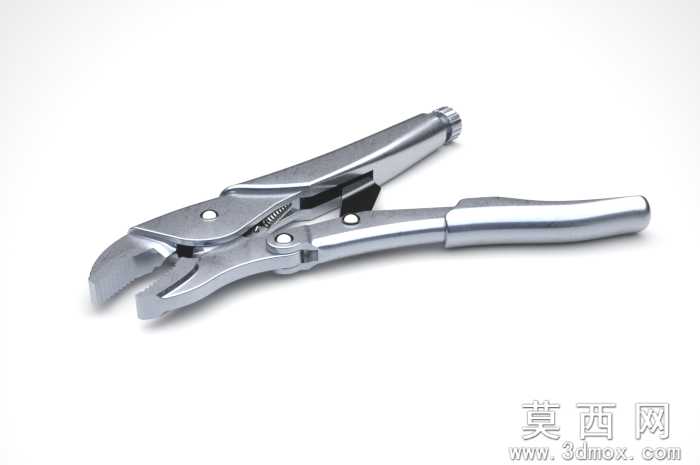

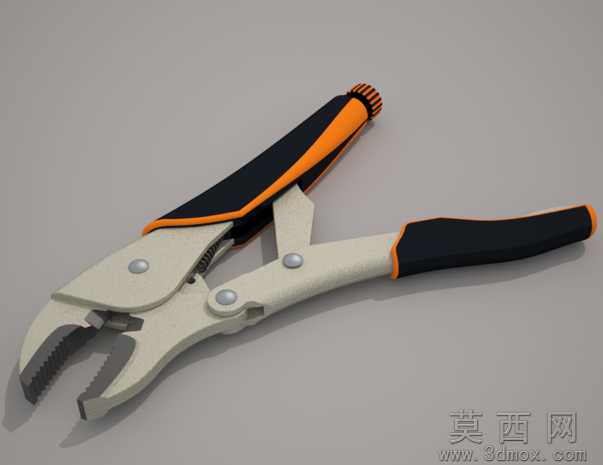

圆嘴大力钳夹持工具三维结构模型

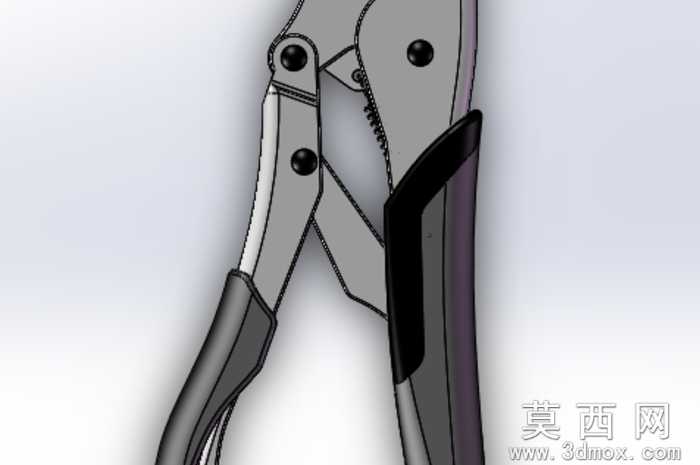

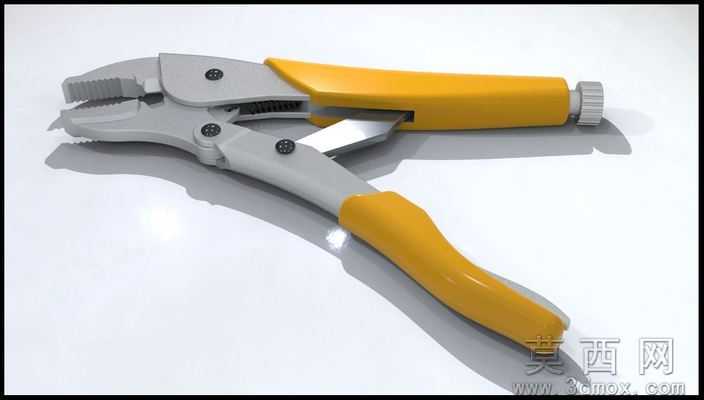

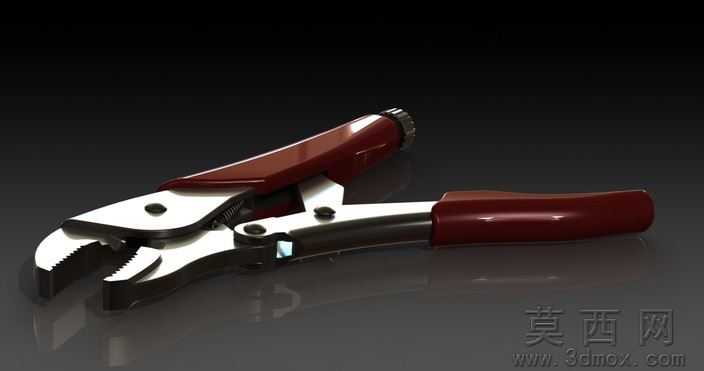

本模型为圆嘴大力钳的高精度三维结构模型，完整还原了这类常用夹持工具的全部结构细节。建模阶段采用自底向上的装配设计流程，首先对钳口、钳臂、调节螺杆、复位弹簧、锁止弹片、防滑握套等单个零件进行独立建模，通过拉伸、切除、扫描、倒角等基础特征命令完成零件的实体构建，对钳口的锯齿咬合纹理、钳臂的冲压折弯弧度、调节螺杆的滚花防滑纹路、握套的人体工学曲面等细节都做了1:1的特征还原，再通过同轴配合、面重合配合、间隙配合等装配约束完成整体组装，全程保证各活动部件的运动自由度符合真实产品的运动逻辑，无过约束、欠约束问题。参数设计层面严格参照市面通用10英寸圆嘴大力钳的实物尺寸设定，整体闭合长度250mm，最大开口开度50mm，钳口咬合齿深度0.8mm，调节螺杆行程15mm，锁止机构的触发角度、弹簧的预紧压缩量都按照真实力学参数设定，可模拟真实大力钳从开口调节、按压锁止到按压解锁弹片松开的完整动作过程，夹持力的传递路径完全符合杠杆增力的力学原理。渲染材质部分针对不同零件做了差异化材质设置，金属钳体部分采用哑光镀铬钢材材质，还原五金工具表面的磨砂金属质感，调节螺杆采用亮面镀锌金属材质，防滑握套采用哑光黑色软胶PVC材质，弹簧采用高碳钢亮面金属材质，场景采用柔和的影棚布光，突出金属表面的细微反光和结构轮廓，渲染效果清晰展示各部件的装配关系和外观细节。结构原理上，本模型完整复现了大力钳的杠杆增力+自锁结构，通过上下钳臂的铰接支点形成省力杠杆，尾部的调节螺杆可调整钳口的初始开口大小，当按压钳臂到指定位置时，锁止弹片卡入对应卡位形成机械自锁，无需持续施加握力即可保持稳定的夹持力，按压解锁弹片即可快速松开钳口，圆嘴带齿的钳口设计可适配圆形管件、不规则工件的夹持需求，咬合齿可增大夹持摩擦力避免工件滑脱。软件兼容方面，模型提供SolidWorks原生可编辑格式，同时导出STEP、IGES通用中间格式，可兼容UG、Pro/E、Catia等绝大多数主流三维CAD软件，无需额外修复即可直接打开编辑，附带的STL格式文件可直接用于3D打印实物样件，效果图文件可直接用于方案展示。研发教学应用层面，本模型可作为五金工具研发设计的基础参考模型，帮助设计人员快速验证大力钳的结构合理性、运动干涉情况，也可作为机械制图课程的装配实训案例，用于讲解杠杆机构、自锁结构的工作原理，还可用于工装夹具设计的参考素材，帮助学习者掌握手动夹持工具的设计思路，同时也可用于五金产品的电商展示、产品宣传的三维素材使用。
