亚克力材质激光切割铰接式电缆防护拖链

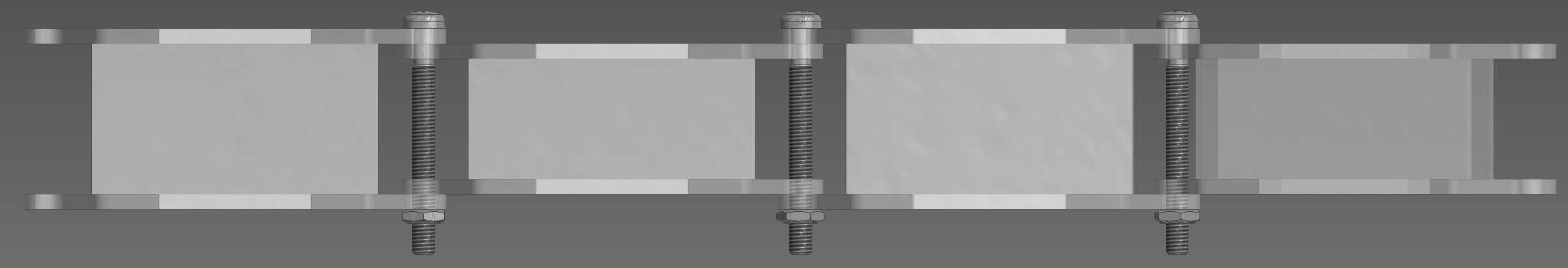

这款铰接式电缆防护拖链，主要面向小型自动化设备、桌面级机械臂、3D打印设备以及轻型电子加工生产线的线缆布设场景使用，能够对设备运行过程中反复弯折移动的电缆、气管、信号线束起到规整防护作用，避免线束在设备往复运动过程中出现过度弯折磨损、拉扯脱焊、杂乱勾挂等问题，有效延长内部线缆的使用寿命，同时让设备内部走线更加整洁美观，降低后期设备运维中线束排查的难度。

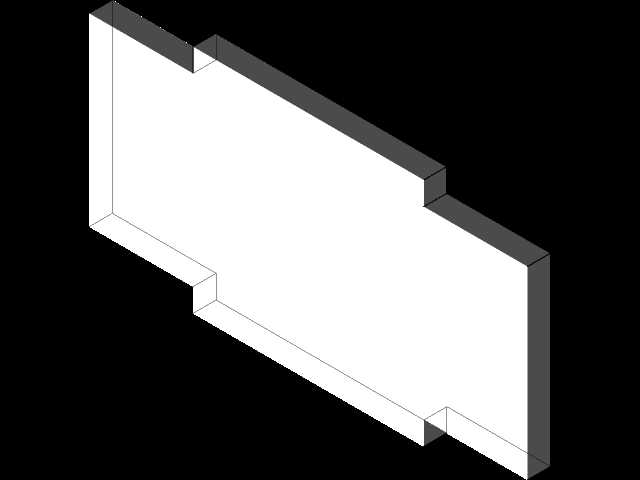

产品整体采用2mm厚度的亚克力板材作为加工原料，通过激光切割工艺完成所有零件的外形加工，无需额外开模，小批量制作成本低、加工精度高，零件边缘光滑无毛刺，组装后铰接部位转动顺滑无卡滞。拖链内部预留的线缆通道尺寸为7mm×16mm，可同时容纳多根细径信号线、低压电源线或者小型气动软管，满足轻型运动部件的走线需求。拖链的180度转弯半径约为45mm，在设备有限的安装空间内可以实现小范围的往复回转运动，不会对内部线束产生过度挤压。

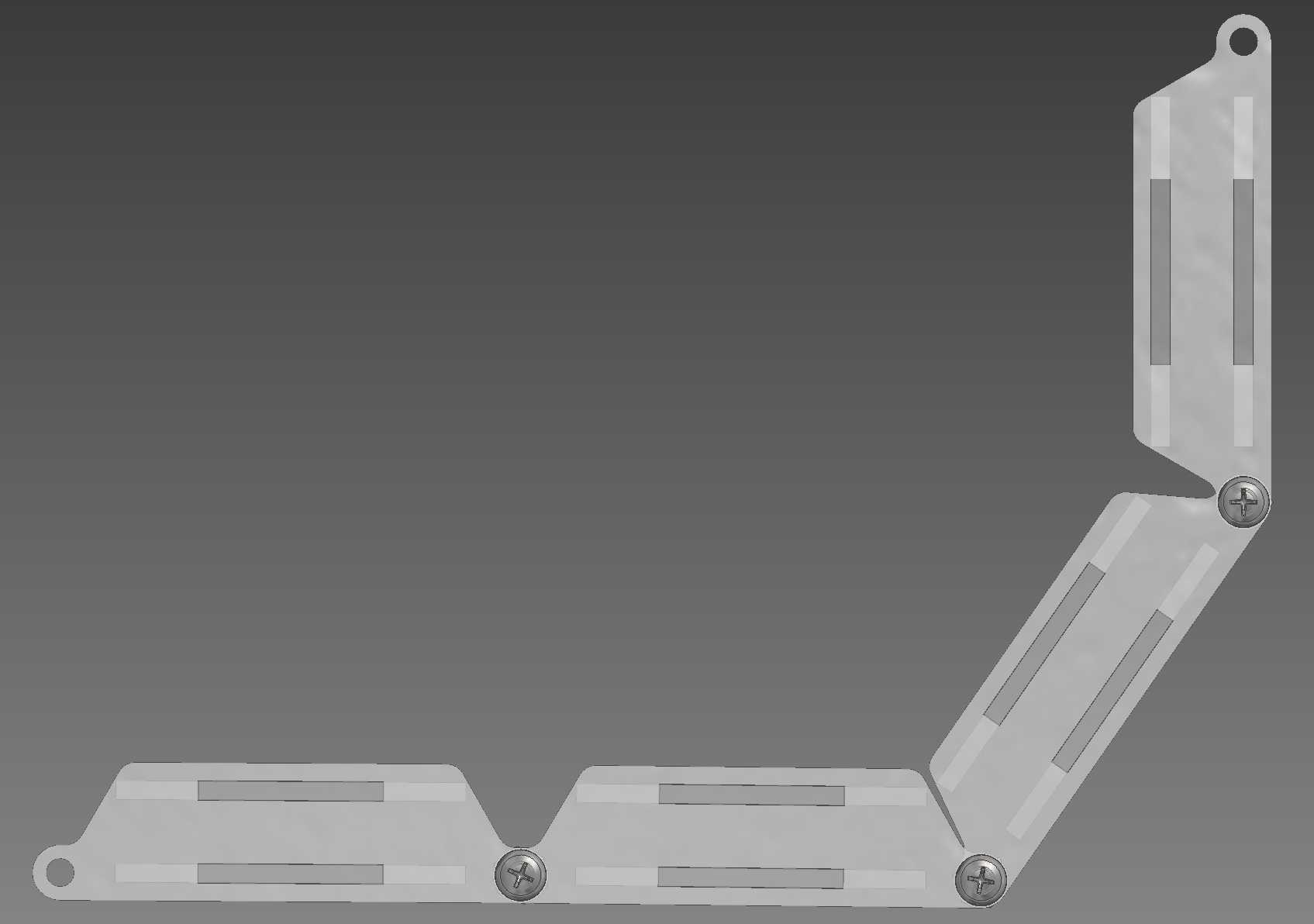

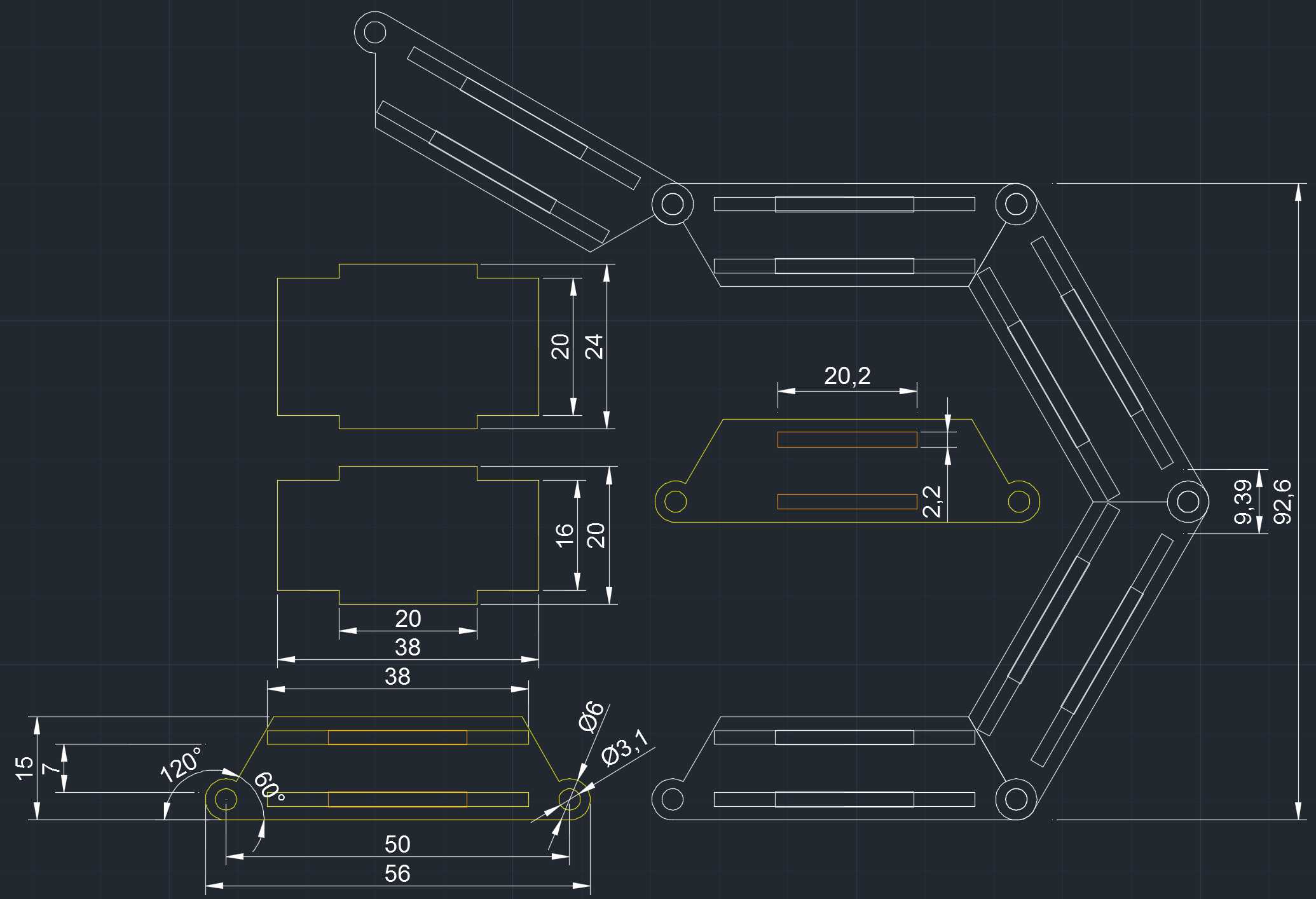

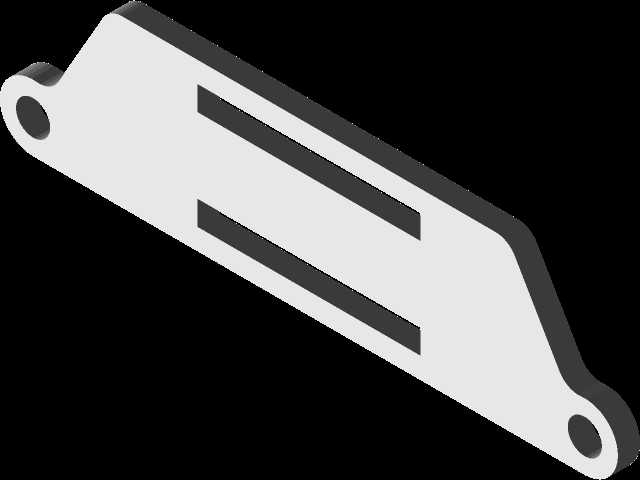

设计过程中充分考虑了组装便捷性与结构可靠性，铰接部位采用圆孔配合的拼接结构，无需额外销轴配件，依靠板材切割后的尺寸精度即可实现灵活转动，同时相邻链节之间设置了角度限位结构，最大开合角度为120度，避免拖链过度弯折导致内部线束受损。整体外形的安装边界经过精准核算，固定端的安装孔位间距为50mm，可直接通过M3螺丝固定在设备机架或者运动滑台上，不需要额外设计转接安装件。链节的镂空结构在保证结构强度的同时最大程度减轻了整体重量，不会给设备的运动轴带来额外负载，尤其适合负载能力有限的桌面级自动化设备使用。

在实际使用场景中，这款拖链可以根据设备的运动行程灵活增减链节数量，适配不同的走线长度需求，亚克力材质的绝缘特性也可以避免内部线缆与设备金属机架接触产生的短路风险，透明材质还可以直观观察内部线束的排布状态，方便日常巡检维护。
