5mm直插式光敏电阻电子元器件

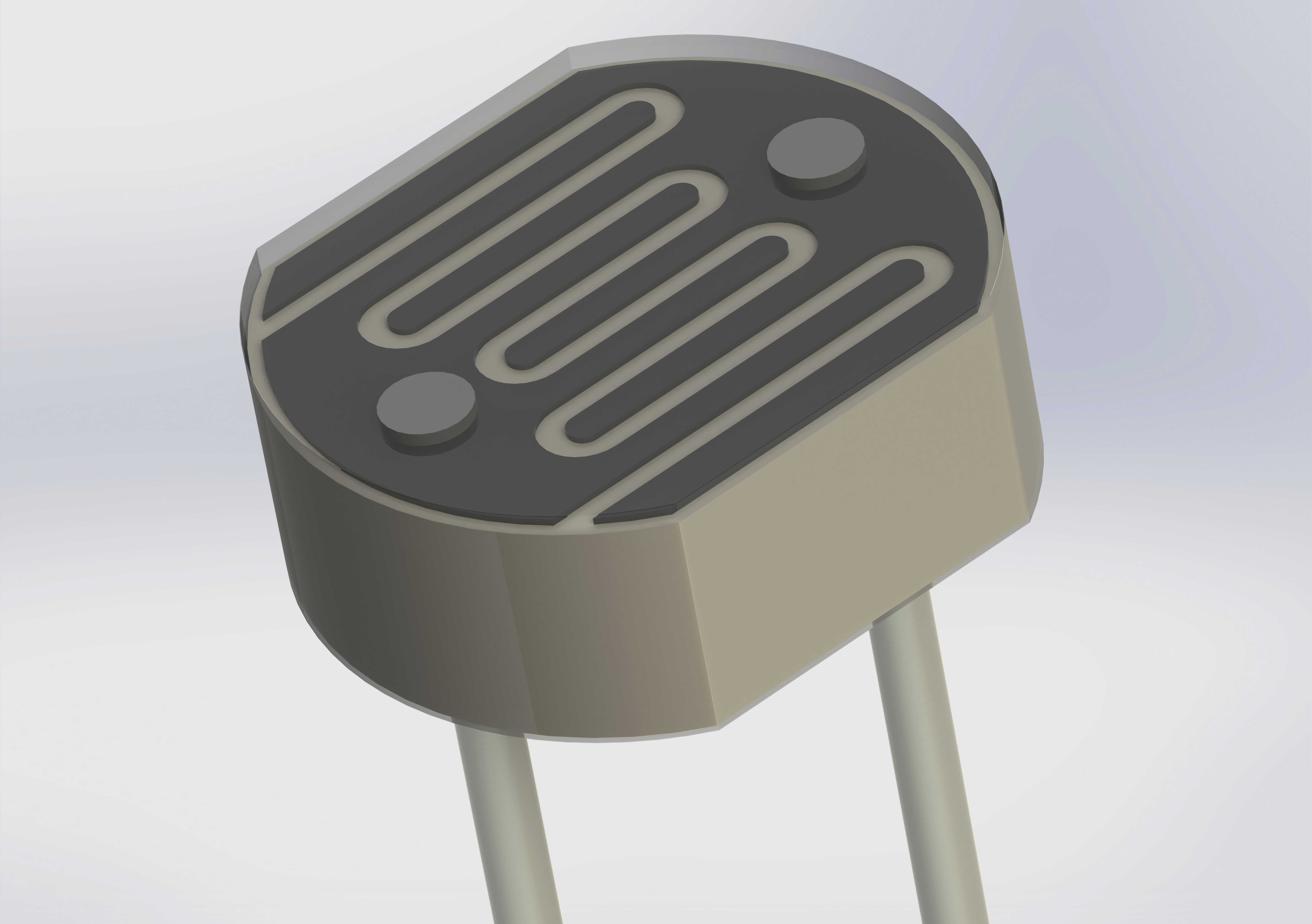

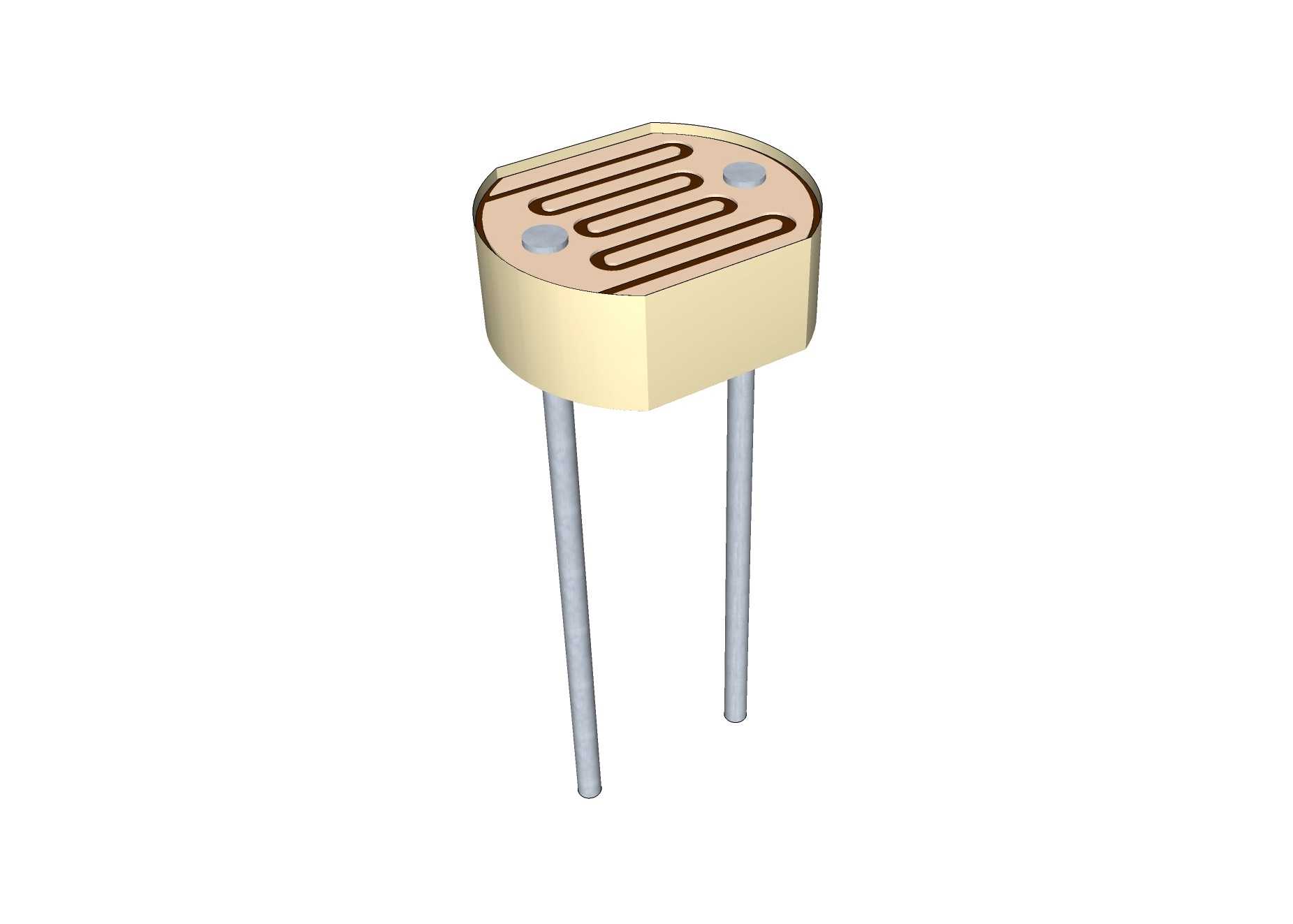

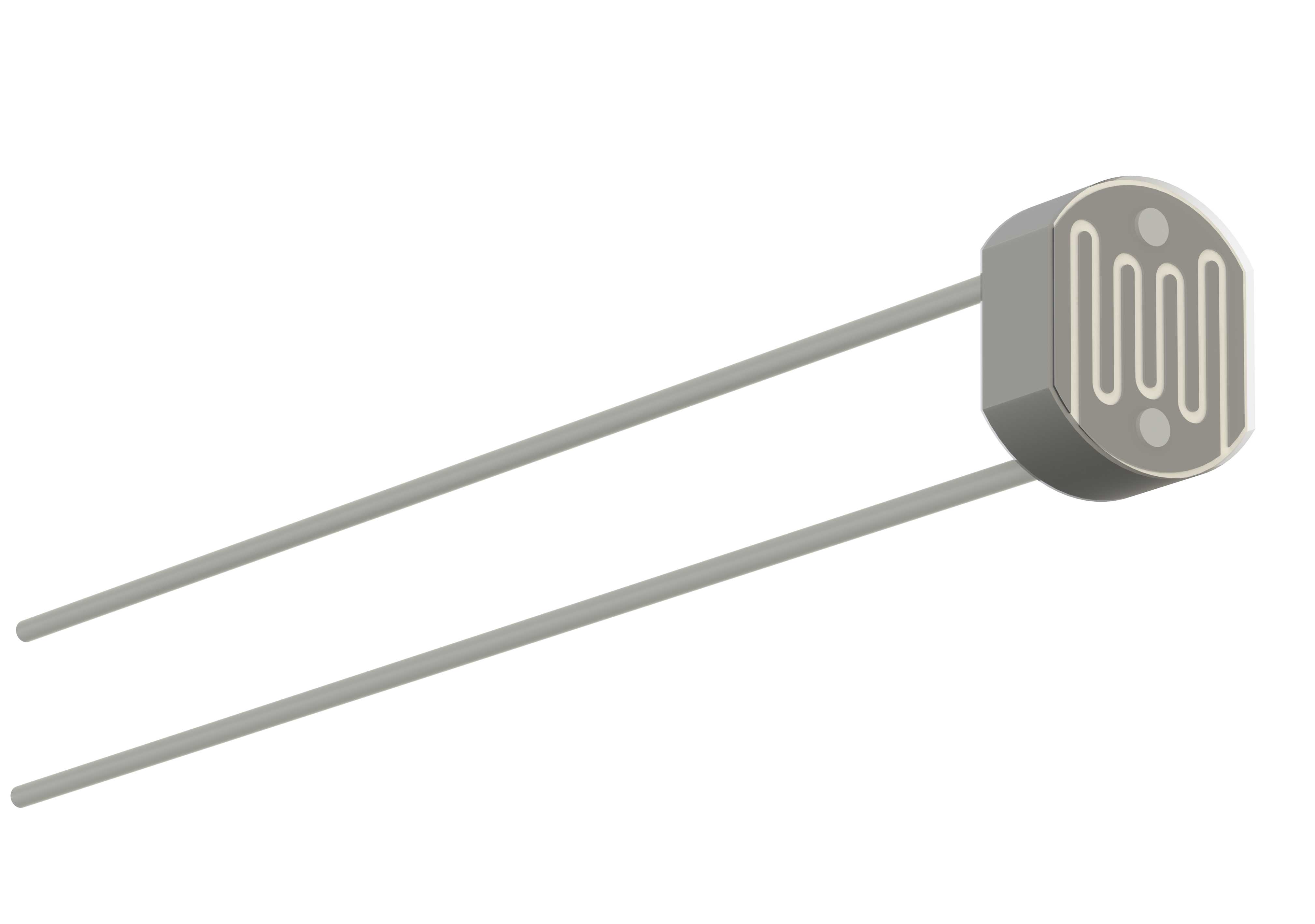

这款5mm规格直插式光敏电阻是光电感应类电路中极为常用的基础元器件，在民用消费电子、工业光控设备、智能创客项目中都有极高的应用普及率，小到桌面小夜灯、户外庭院光控开关，大到工业生产线物料存在检测、智能路灯亮度调节系统、光伏设备追光模块，都能见到这类元件的身影。它的核心功能是基于内光电效应实现光照强度到电阻值的线性转换，在完全无光照的暗环境下，自身电阻值会攀升至20兆欧以上，几乎阻断回路电流；当处于常规室内照明或自然光照射环境下，电阻值会快速下降至1千欧以内，回路导通性大幅提升，这种宽范围的阻值变化特性，让它可以非常便捷地配合分压电路，将光照强度信号转化为控制芯片可识别的电压信号，无需额外复杂的信号调理电路就能完成光强采集。从设计层面来看，这款元件采用经典的通孔引脚封装结构，头部感光面为直径5mm的圆形环氧封装，内部感光区采用蛇形梳状电极排布，这种结构可以在有限的圆形面积内最大化感光区域的有效面积，提升弱光环境下的感应灵敏度，同时环氧封装外壳具备良好的透光性与绝缘性，既能让光线充分抵达内部感光层，又能隔绝外界潮气、粉尘对内部半导体材料的侵蚀，延长元件的实际使用寿命。引脚部分采用两根平行的镀锡铜质直插引脚，引脚间距适配标准2.54mm间距的万用板、PCB焊盘，既可以直接手工焊接在面包板上用于原型电路验证，也可以适配自动化波峰焊工艺进行批量生产，引脚长度预留了充足的弯折余量，安装时可以根据壳体内部的空间布局调整引脚弯折角度，适配不同厚度的安装面板与内部走线空间。在安装边界上，元件头部感光区域需要在装配时预留无遮挡的采光空间，避免被深色壳体、其他元器件遮挡感光路径，焊接时引脚距离感光面根部需要预留至少2mm的安全距离，避免焊接高温传导至头部封装内部损伤半导体感光层，整体元件的小巧尺寸让它可以轻松嵌入到各类紧凑型电子设备的内部空间，不会占用过多的PCB板面积，非常适合对空间尺寸有严格要求的小型智能硬件设计使用。
