两英寸帕萨克拉管道支撑固定夹结构

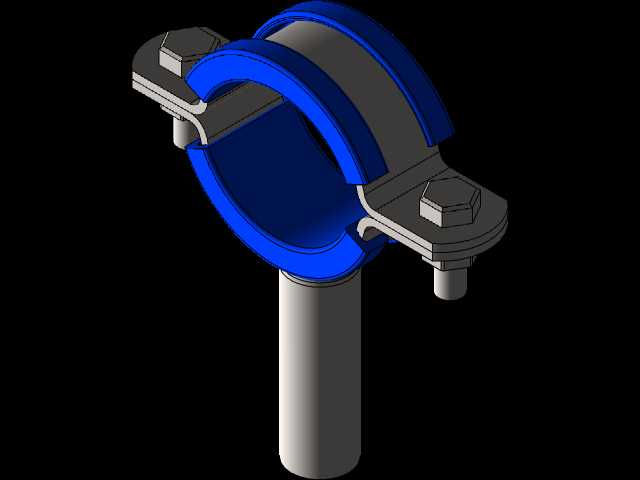

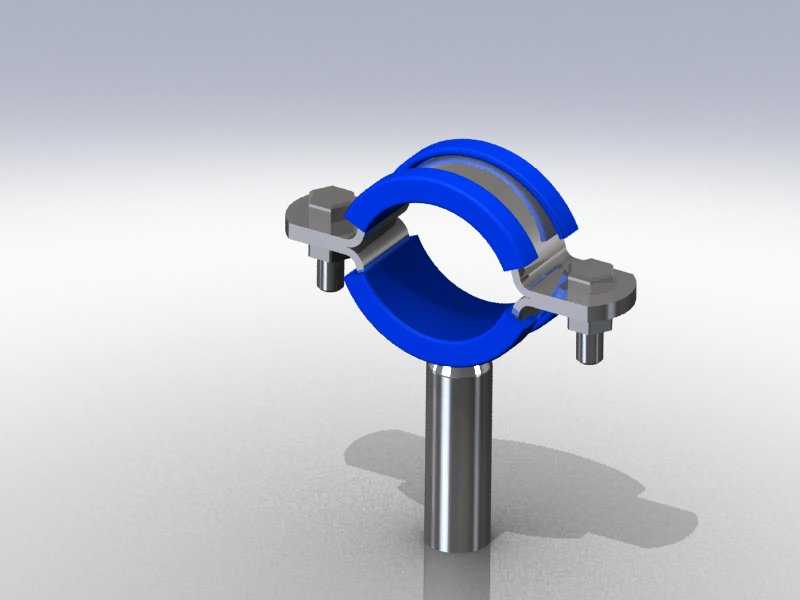

这款两英寸规格的管道固定夹，主要面向民用给排水、工业流体输送、小型化工管路布设等场景的管道安装作业，核心作用是为架空布设、沿墙敷设的管道提供稳定的径向支撑与轴向限位，避免管道在介质流动冲击、设备运行振动、环境温度形变等工况下出现移位、松脱甚至管路断裂的问题，尤其适配外径两英寸的304L不锈钢管道的安装需求，在食品加工、洁净水务、轻型化工管路系统中有着广泛的应用空间。从功能特性来看，该固定夹采用上下对开的抱合式结构，夹体内侧做了与管道外径完全匹配的圆弧曲面设计，抱合后可以与管道外壁形成均匀的面接触，相比传统点接触式固定件，能大幅降低局部应力集中对管道外壁的损伤，同时也能提升夹持的摩擦力，避免管道在夹体内出现轴向窜动。夹体两侧延伸出带螺栓孔的连接耳，配套六角头螺栓与螺母实现锁紧，安装时无需对管道进行焊接、打孔等破坏性加工，只需将上下夹体扣合在管道预设位置，穿入螺栓逐步拧紧即可完成固定，后期管路维护调整时也可快速拆卸，不会对原有管路造成二次损伤。夹体下方集成了圆柱形的支撑立柱，立柱端面为平整安装面，可直接通过焊接、螺栓连接等方式固定在墙面、支架横梁、设备基座等安装基体上，立柱与夹体采用一体化衔接结构，受力传递路径直接均匀，可承受管道自重、介质重量以及运行过程中的动态载荷，长期使用也不会出现夹体与立柱衔接处断裂的问题。在设计思路上，这款夹件充分考虑了现场安装的便捷性与长期使用的可靠性，夹体的开合角度预留了足够的操作空间，即使在管路密集、操作空间狭小的安装场景下，施工人员也能顺利完成扣合与螺栓锁紧操作；螺栓孔的位置做了对位导向设计，上下夹体扣合后螺栓孔可自动对齐，无需额外调整即可穿入螺栓，有效提升现场安装效率。夹体的圆弧内径严格匹配两英寸管道的外径公差范围，抱合锁紧后既不会因为间隙过大导致夹持松动，也不会因为过盈量过大夹伤薄壁不锈钢管道的外壁，适配的管道壁厚范围覆盖常规给排水、流体输送用304L不锈钢管的常用壁厚规格。从安装边界来看，该固定夹的支撑立柱高度适配常规管道与安装基体之间的预留间隙，两侧螺栓的锁紧操作空间预留充足，使用常规开口扳手即可完成锁紧作业，安装时只需保证支撑立柱的安装端面与管道轴线平行，即可让夹体的圆弧面与管道外壁完全贴合，达到最佳的夹持固定效果；夹体整体的外形尺寸紧凑，不会在管路密集的布设场景中占用过多额外空间，也不会与相邻管路、周边设备产生安装干涉。
