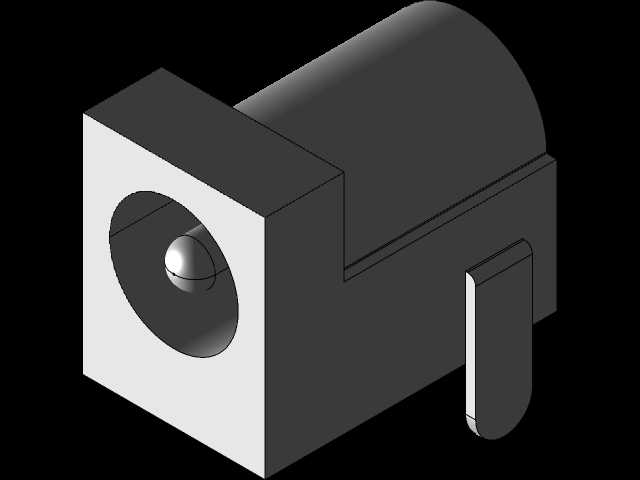

2.1mm规格卧式直流电源插座

这款2.1mm规格的卧式直流电源连接器，是消费电子、小型工控设备、智能家居终端等领域极为常用的板载供电接口部件，主要承担低压直流回路的电力接驳功能，为各类内置直流供电模块的设备提供稳定的电源输入通路，常见于路由器、小型监控主机、桌面型数码外设、便携检测仪器等产品的主板供电端设计。

从功能特性来看，该连接器采用中心针外径2.1mm的通用直流接口标准，适配市面绝大多数同规格的直流电源插头，插拔阻尼适中，接触弹片采用高弹性导电材质，多次插拔后仍能保持稳定的接触压力，有效降低接触电阻，避免大电流通过时出现异常发热问题；接口内部做了防反插结构设计，仅允许对应极性的插头插入，从物理层面杜绝电源极性接反烧毁后端电路的风险。

设计层面采用90度卧式弯插结构，相较于立式直插的同规格接口，能够大幅降低接口在设备内部的垂直占用高度，适配超薄型设备的内部堆叠空间需求；插脚采用直插式DIP封装设计，两个固定插脚穿过PCB板焊接后能够提供足够的结构强度，可承受日常使用中的插拔外力，避免接口受外力拉扯出现焊盘脱落的问题；信号与供电引脚的排布间距符合常规PCB布线规范，能够简化主板的走线设计，降低布线难度。

外形与安装边界上，该连接器主体采用耐高温绝缘工程塑料注塑成型，主体为方正的块状结构，接口端为圆形沉孔设计，整体外形规整无突出锐边，插脚伸出长度适配常规1.6mm厚度的PCB板材，焊接后接口端面与设备外壳的开孔位置匹配度高，安装时仅需在设备外壳预留对应直径的圆形开孔，即可实现接口与外壳的齐平装配，整体装配公差控制合理，不会出现接口偏位、插头无法正常插入的问题。绝缘外壳的耐温等级满足波峰焊、回流焊的常规焊接工艺要求，焊接过程中不会出现壳体变形、引脚移位的问题，适配批量自动化生产的加工流程。
