数字脉冲计数设备面板结构设计

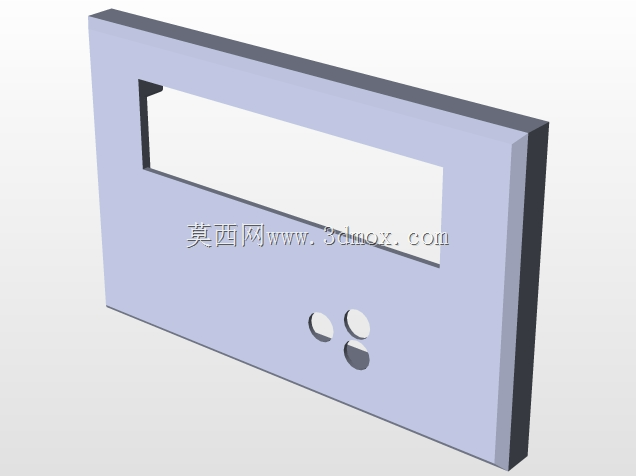

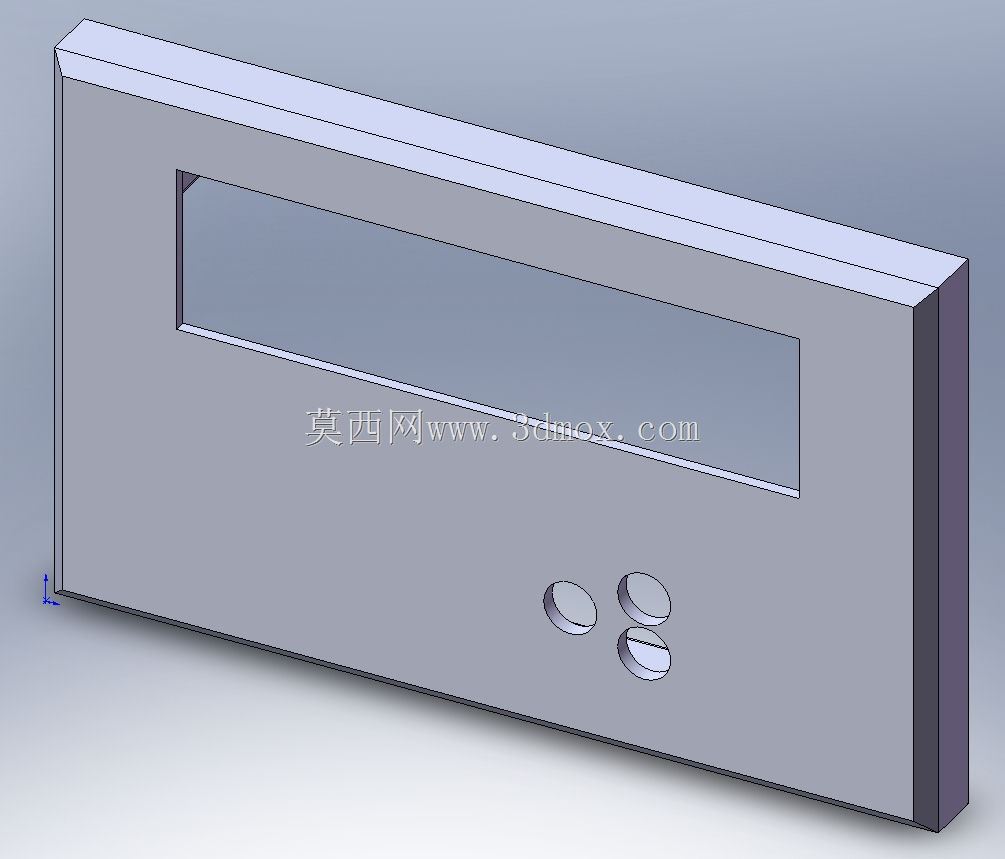

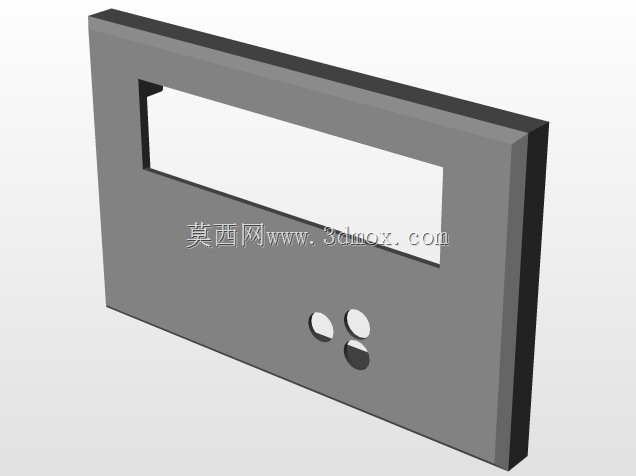

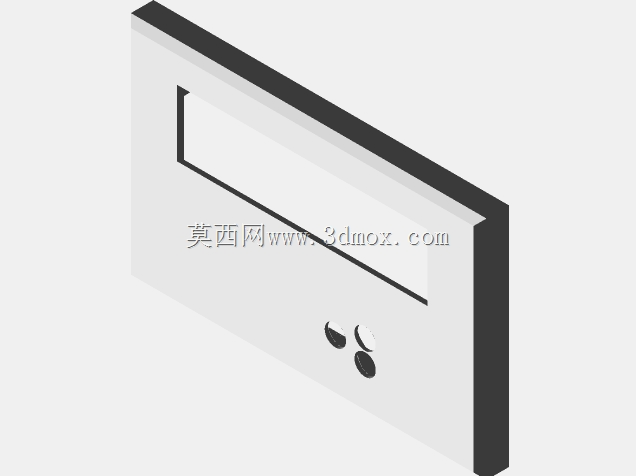

　　这款面板结构主要配套数字脉冲计数装置使用，常见于工业配电、信号采集、电能计量类配套设备的前端人机交互区域，承担数显窗口防护、操作按键定位、设备外观规整的核心作用，在工业现场的控制柜内嵌装、台式检测设备外置、小型信号采集终端封装场景中都能适配。从实际使用场景来看，这类面板直接面向设备操作人员，日常需要承受车间环境中的粉尘飘落、轻微磕碰、操作人员偶尔的误触撞击，因此结构设计上优先考虑了安装后的贴合密封性与结构刚性，整体采用平板式铣削成型结构，没有多余的外凸造型，安装后能与设备壳体表面齐平，避免积灰也减少外力勾挂导致的结构损坏。面板主体预留了长条形的数显窗口开口，窗口边缘做了统一的铣边处理，安装透明防护片时可以直接嵌入定位，不需要额外增加压条结构，既减少装配零件数量，也能保证窗口区域的平面度，避免透明片安装后出现翘曲导致的读数反光问题。窗口下方设置了三个圆形的按键安装位，三个孔位的中心距严格匹配常用轻触按键的安装尺寸，孔位边缘做了微小的倒角处理，既可以去除铣削加工产生的毛刺，也能在按键装配时起到导向作用，避免按键卡滞。

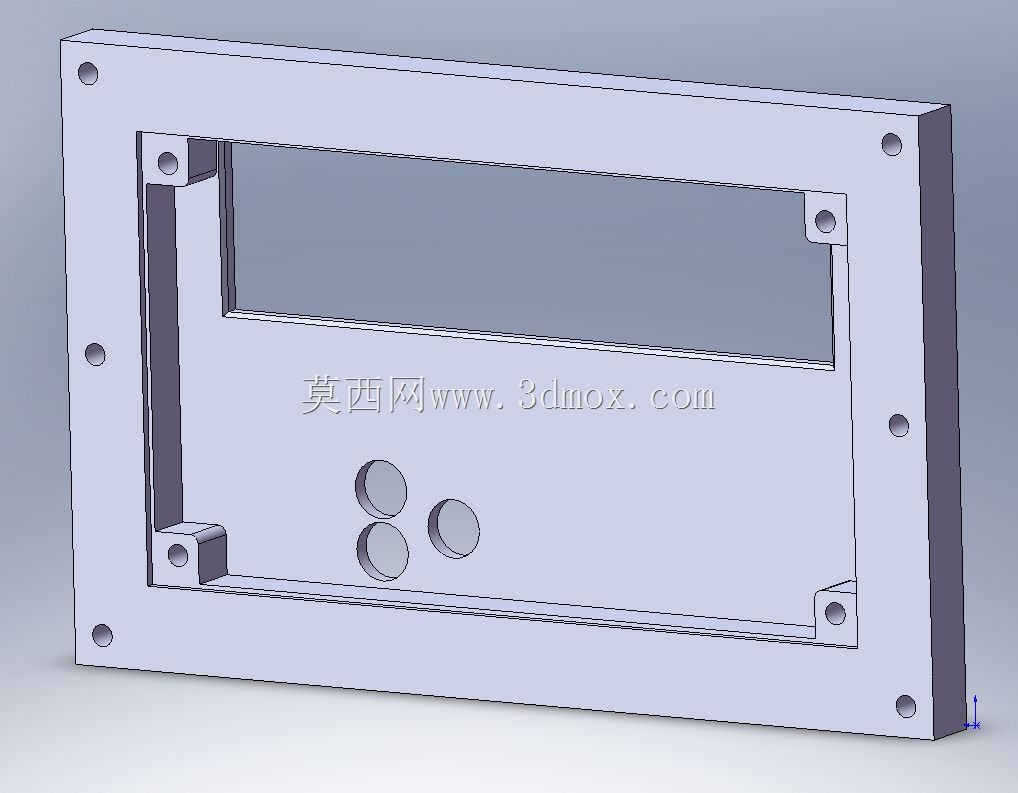

　　设计过程中优先考虑了加工工艺的适配性，整体结构可以直接通过整块板材铣削成型，不需要开模，适合小批量定制类设备的生产需求，板材厚度选择上兼顾了结构强度与加工成本，既不会因为过薄导致安装后出现翘曲变形，也不会因为过厚增加不必要的材料成本与整体重量。安装边界方面，面板整体为规则矩形结构，四个边角可以根据实际安装需求做微小的倒角处理，背面预留了与壳体配合的定位止口，安装时可以直接嵌入设备壳体的预留开口内，通过侧边的卡扣或者背面的螺丝孔完成固定，不需要在面板正面设置外露的固定件，保证正面外观的整体性。

　　从功能特性来看，这款面板除了承担基础的防护与定位作用，还能对内部的数显模块与按键模块起到隔离防护作用，避免车间环境中的切削液飞沫、粉尘直接落到内部电路板上，提升设备在复杂工业环境下的运行稳定性。数显窗口的尺寸设计充分考虑了常用四位、六位数码管或者小型液晶显示屏的显示范围，开口大小刚好覆盖完整的显示区域，不会遮挡显示内容，同时也尽可能缩小开口面积，提升面板整体的结构强度。三个按键孔位的布局符合操作人员的日常操作习惯，位置设置在窗口下方偏右的区域，操作人员查看显示数值后可以自然下移手指完成按键操作，不需要大幅度移动手腕，适配长时间值守操作的使用需求。

　　结构细节上，面板背面的所有开孔边缘都做了毛刺去除处理，避免装配时划伤内部的连接线或者操作人员的手部，面板表面可以根据实际使用需求做阳极氧化、喷塑或者丝印处理，丝印区域可以预留按键功能标识、设备参数标识的位置，不需要额外粘贴标识牌，提升标识的耐用性。在配套设备的装配流程中，这款面板可以作为独立的预装组件，提前将透明防护片、按键帽预装在面板上，再整体与设备壳体进行装配，能够有效提升总装环节的作业效率，减少零散零件的装配工序。针对不同的使用场景，面板的材质可以灵活选择，常规工业场景可以选用铝合金板材铣削加工，兼顾重量与散热需求，在有绝缘要求的场景下也可以选用绝缘工程板材加工，不需要修改整体结构尺寸，仅需要调整加工参数即可完成适配，结构通用性较强。安装时需要注意，面板与壳体配合的止口位置可以根据防护等级需求加装薄型密封胶条，提升设备整体的防护能力，满足多粉尘、轻度溅液的工业现场使用要求。
