两相数字式步进电机驱动器DM556结构设计

这款步进电机驱动器是数控运动控制场景中的核心执行部件，主要适配57、86系列两相混合式步进电机，广泛应用于小型数控雕刻机、3D打印设备、自动化点胶机、电子物料分拣传送带、包装生产线送料机构等对低速扭矩输出、步进定位精度有要求的工业场景，承担着将控制系统发出的脉冲信号转化为电机角位移的核心作用，可通过拨码开关灵活设置细分步数与输出电流参数，匹配不同负载工况下的运行需求，有效降低电机低速运行时的振动与噪音，提升整机运动平稳性。

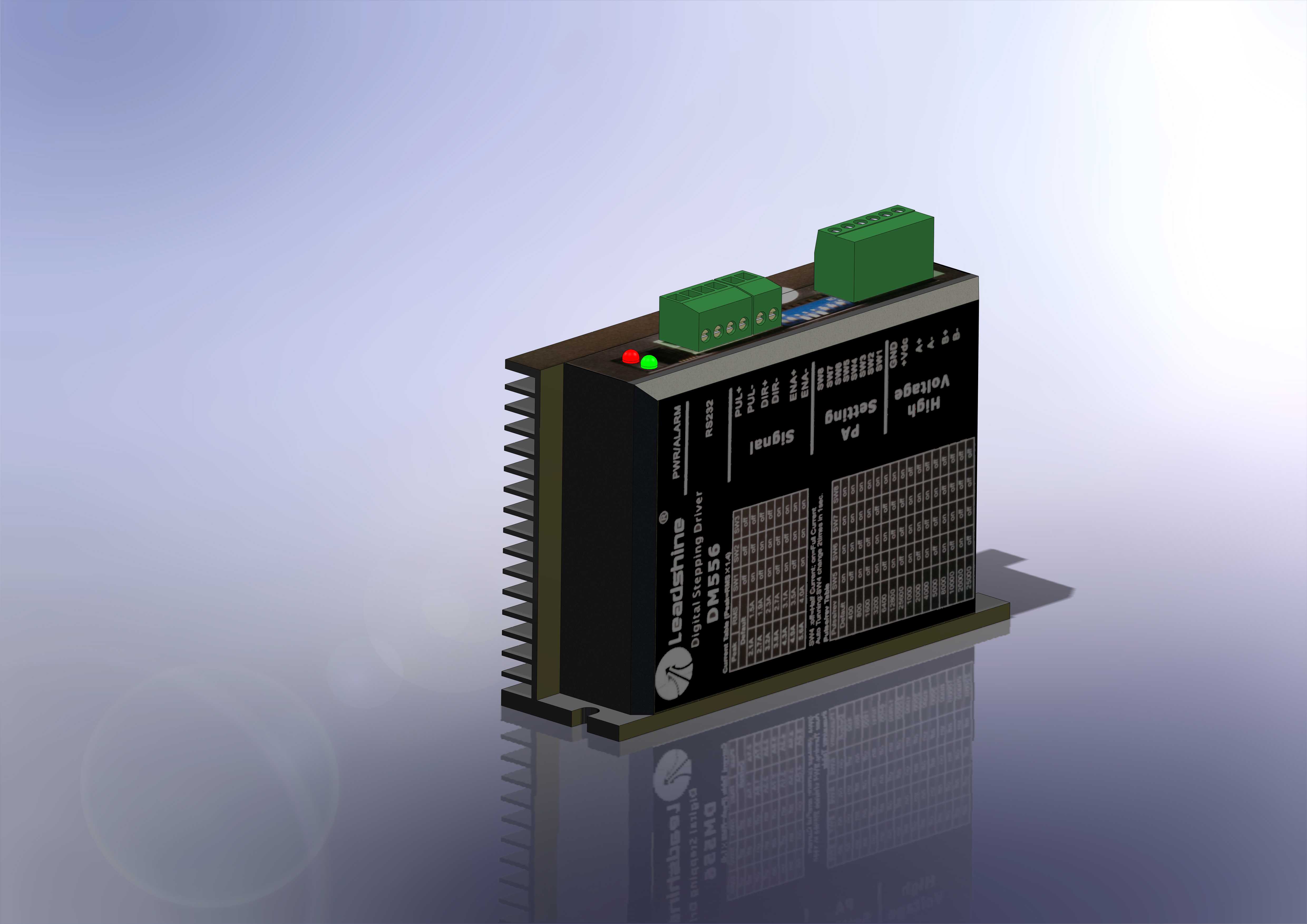

从产品设计思路来看，整体结构围绕工业现场安装使用的可靠性展开，壳体采用铝合金拉伸成型工艺，侧面一体化成型密集散热鳍片，无需额外加装散热风扇即可满足额定工况下的散热需求，避免风扇积尘、轴承损耗带来的维护成本与故障风险，适配多粉尘、长时间连续运行的车间环境。正面布局清晰划分了信号接线区、电源接线区、电机接线区与状态指示区，顶部采用绿色插拔式接线端子，接线时无需工具即可完成导线压接与拆装，大幅提升现场布线与后期维护的效率；面板侧方设置红绿双色状态指示灯，可直观反馈驱动器上电状态、脉冲信号输入状态与故障报警状态，方便运维人员快速排查设备异常。

在安装边界与尺寸设计上，整体采用标准工业驱动器安装孔距，底部预留四个对称固定孔位，可直接适配市面通用的电控箱安装导轨或固定板安装，安装时仅需预留接线侧的线缆弯折空间与散热侧的空气流通间隙即可，无需额外定制安装支架。壳体边缘做了倒角钝化处理，避免安装调试过程中划伤操作人员，整体结构紧凑，在有限的电控箱空间内实现了最优的元件布局，强弱电区域做了清晰的物理分隔，减少信号干扰风险，保障脉冲信号传输的稳定性，即使在复杂电磁环境的工业现场也能保持精准的步进控制性能，不会出现丢步、过流等异常问题。
