DIN238标准全系列莫氏锥度心轴结构

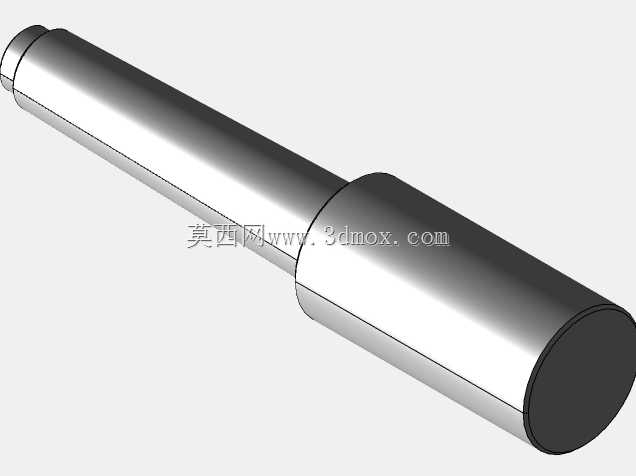

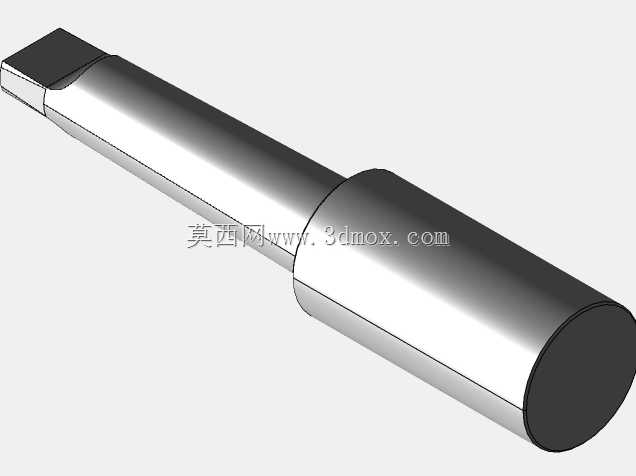

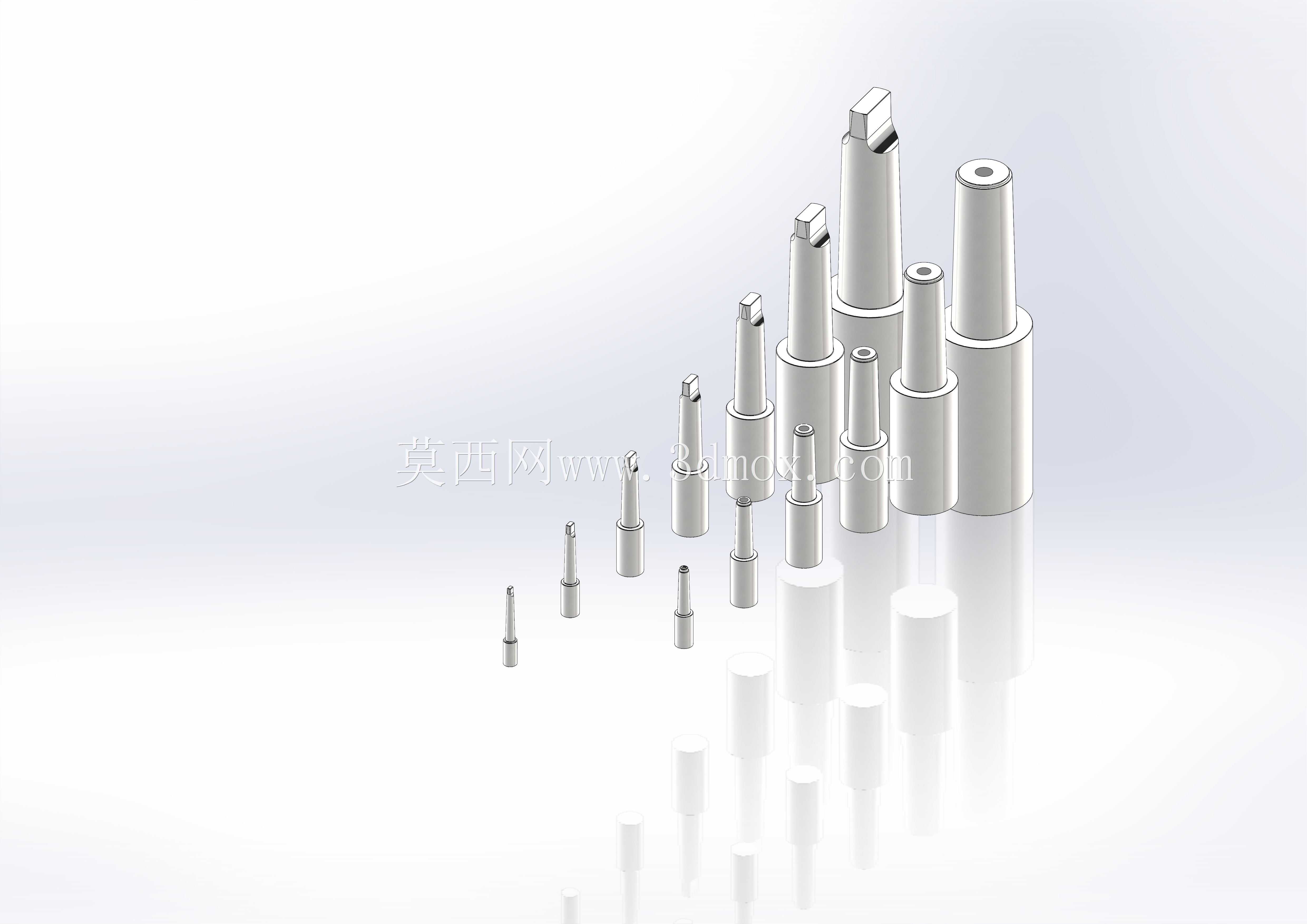

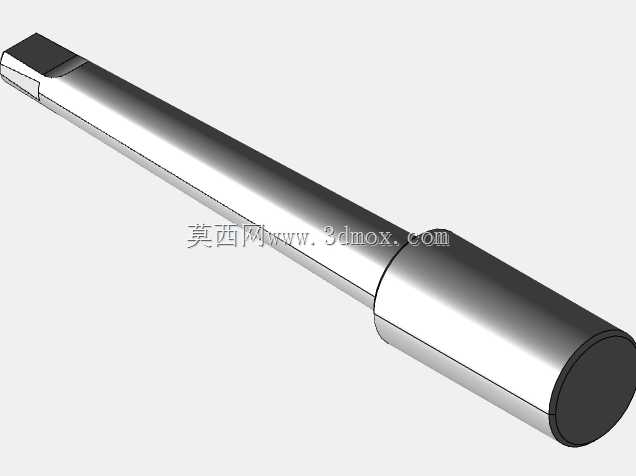

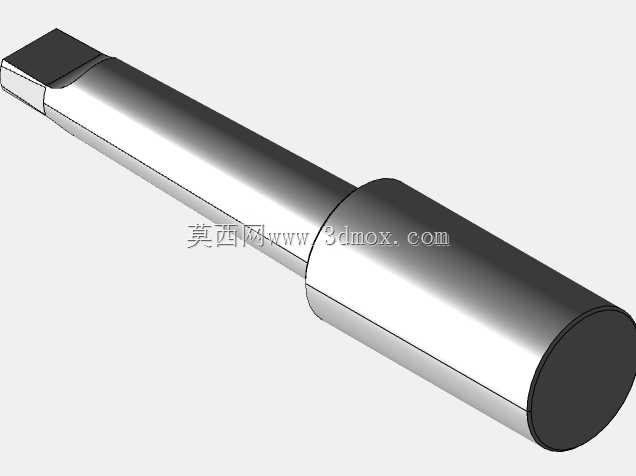

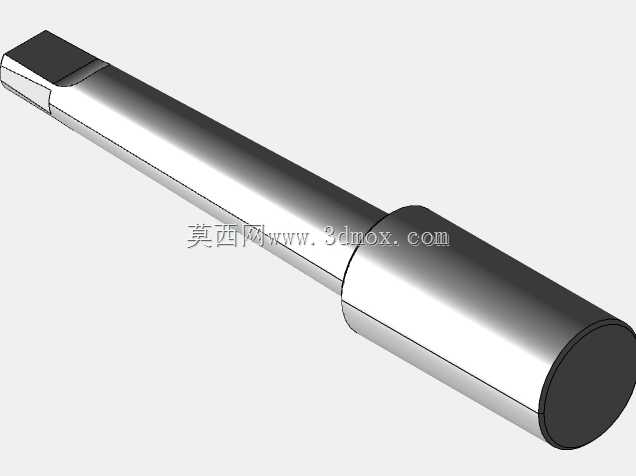

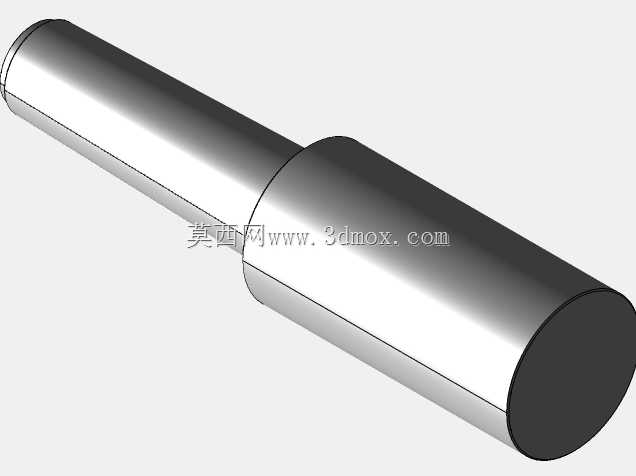

这套锥度心轴覆盖MT0到MT6全规格段，建模时采用了空白端可加工的结构设计思路，核心是给不同装夹需求的机加工场景留出二次适配的余量。在实际铣削、钻削、磨削加工场景里，这类锥度心轴是机床主轴与刀具、工装之间的核心连接载体，依靠莫氏锥度的自锁特性实现扭矩传递，相比直柄连接能承受更大的切削载荷，同时保证极高的同轴度，在普通车床、铣床、外圆磨床以及摇臂钻床上都有极广泛的应用。设计过程中严格遵循DIN238标准的锥度参数，不同规格的锥度比、大端直径、锥长尺寸完全贴合工业通用装夹边界，从最小规格MT0适配的小型精密仪表机床，到MT6适配的重型切削机床，每个规格的安装基准面都做了统一的同轴度约束，保证心轴装入主轴锥孔后，外露工作端的径向跳动控制在机加工允许的精度范围内。空白端的结构设计没有提前预制刀具装夹槽或者螺纹孔，就是考虑到实际生产中不同工厂的装夹需求差异——有的场景需要安装钻夹头，有的需要装铣刀杆，还有的需要配做专用工装的连接法兰，预留的实心轴段可以根据实际加工需求二次车削、铣削、钻孔攻丝，避免了标准成品心轴无法适配特殊工装的问题。外形上每个规格的锥柄尾部都做了标准的扁尾结构，方便拆卸时用斜铁打出，同时避免心轴在主轴孔内跟转打滑，锥面的粗糙度建模时也按照实际磨削加工的要求做了面的连续性处理，没有出现碎面、断差，导入CAM软件做加工仿真或者装配干涉检查时不会出现几何错误。不同规格的心轴长度按照锥度规格递增，从微型的小尺寸心轴到重型大规格心轴，轴身的过渡圆角都做了应力释放处理，避免高速重载切削时在轴径变化处出现应力集中断裂的问题。在设备选型配套时，这套全系列模型可以直接调用装配到不同型号的机床主轴上，不需要重复建模核对锥度参数，能大幅缩短工装设计的周期，也能用来验证不同长度刀具装夹后和机床防护门、工作台的干涉边界，提前排查加工过程中的碰撞风险。
