90度弯角式液压软管连接端头结构

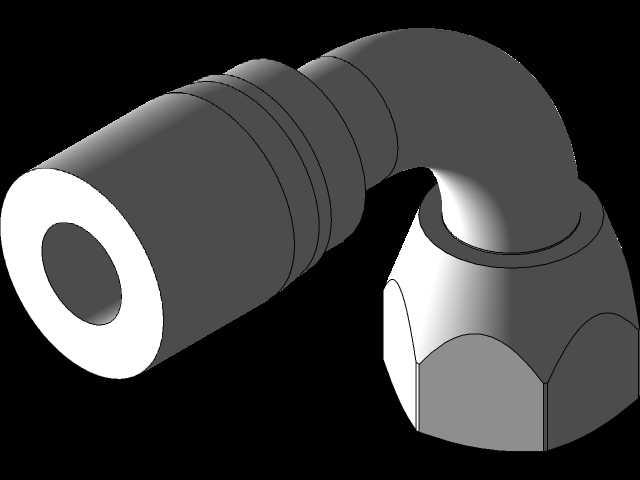

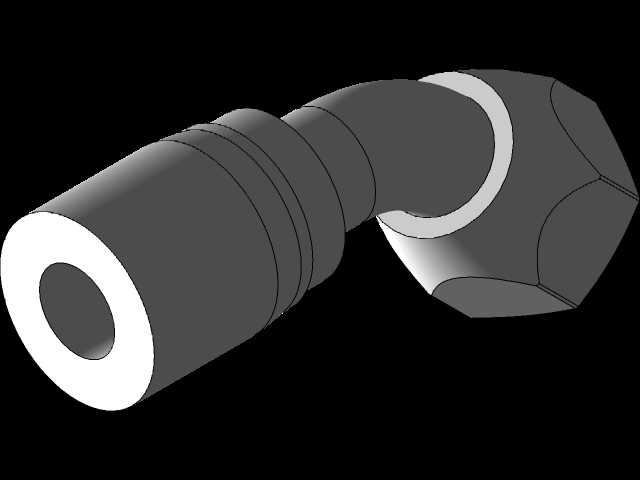

在液压系统的管路布设场景中，软管连接端头是实现刚性管路与柔性液压软管可靠衔接的核心部件，广泛应用于工程机械、农业装备、工业液压站等存在液压动力传输的设备中，尤其适配安装空间局促、管路需要转向避让的布局场景，能够在有限的设备内部空间里完成液压管路的转向连接，避免软管过度弯折造成的通径缩减、使用寿命缩短问题。这款弯角式液压软管端头采用90度弯折结构设计，一端为带内六角外形的内螺纹连接端，可直接与设备端的外螺纹油口对接，六角外形能够适配标准扳手的夹持需求，安装时可施加足够的拧紧力矩保证连接密封性，避免高压工况下出现液压油渗漏问题；另一端为软管扣压端，外壁设置多道环形凹槽结构，当与液压软管装配后通过扣压设备将接头与软管外壁压紧，环形凹槽能够嵌入软管内壁形成多道密封与抗拉结构，可承受液压系统工作时的脉冲压力与管路拉扯力，避免软管在高压工况下脱落。设计过程中优先考虑了管路装配的总长度计量需求，摒弃了传统仅以软管切割长度为基准的设计逻辑，以接头安装完成后的整体管路总长度作为尺寸基准，能够让施工人员在管路装配施工图绘制时直接核算整体布设长度，无需额外换算接头占用的尺寸，大幅降低现场管路预制的误差率。外形尺寸方面，弯折处采用大圆弧过渡结构，既保证了液压油流通时的通径无突变，减少油压传输过程中的压力损失，也避免了直角弯折带来的应力集中问题，提升接头整体的结构强度；安装边界上，六角端的对边尺寸符合标准液压接头的通用规格，扣压端的外径与对应通径的液压软管内径完全匹配，安装时无需额外加工适配部件，可直接采用标准扣压工艺完成装配，适配市面上主流规格的高压液压软管，能够在-40℃到120℃的常规液压油工作温度区间内稳定工作，承受系统额定工作压力下的长期脉冲载荷，保证液压管路连接的可靠性与密封性。
