菱形孔扩张轧平钢板网三维设计

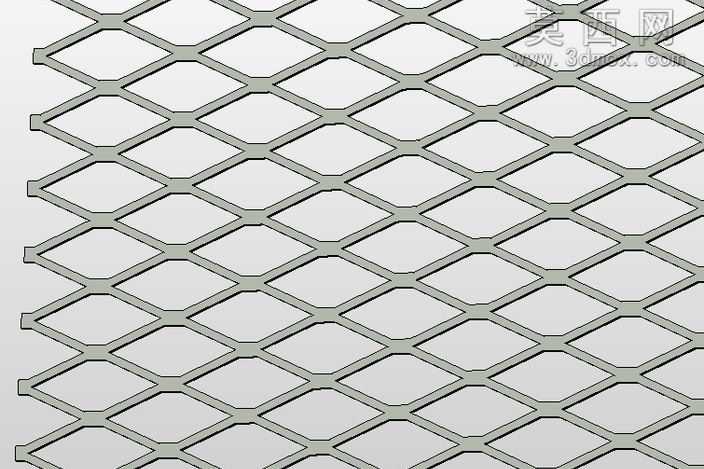

本模型为符合ASTMF12671标准的1/2英寸x#13规格轧平钢板网，采用三维参数化建模方式完成整体结构构建，建模过程中首先依据钢板网实际生产工艺逻辑，先创建基础平整金属板材基准，再通过拉伸切除、阵列特征完成菱形网孔的均匀排布，严格匹配标准规定的孔距、梗宽、板厚参数，确保网孔菱形角度、相邻孔位间距完全符合工业生产实际尺寸要求。材质设定上采用普通碳素结构钢材质参数，赋予模型哑光冷轧钢表面质感，还原轧平工艺处理后钢板网无毛刺、表面平整的真实外观，对网板梗部的过渡圆角、边缘裁切边界做了精细化处理，避免建模过程中出现尖锐破面、几何错误，保证模型可直接用于后续装配、工程图导出或仿真分析使用。结构设计上还原了扩张钢板网经冲压拉伸、后续轧平处理的成型特征，不同于普通冲孔网的废料切除成型逻辑，扩张成型的钢板网梗部为连续无断点结构，建模时特意保留了梗部与节点处的连续过渡特征，准确体现该类钢板网整体强度高、网面平整度好、无拼接焊缝的结构优势，网板整体边缘做了整齐裁切处理，可直接适配各类框架安装场景。设计过程中重点考量了模型的工程实用性，所有尺寸参数严格对标对应标准号的工业产品规格，网孔的长轴短轴比例、梗部厚度、整体网面平整度都经过反复校验，既可以用于工业防护、筛分过滤、设备防护网、装饰吊顶等场景的方案展示，也可导入各类三维装配环境作为配套零部件使用，模型曲面连续无破面，几何特征完整，能够清晰展现轧平钢板网的成型结构与外观特点，还原金属扩张网经轧平工序后表面平整、无凸起棱边的成品状态，为相关产品设计、方案演示、工程装配提供精准的三维数字模型支撑。
