Famco4R心轴压装用开槽圆形垫板结构

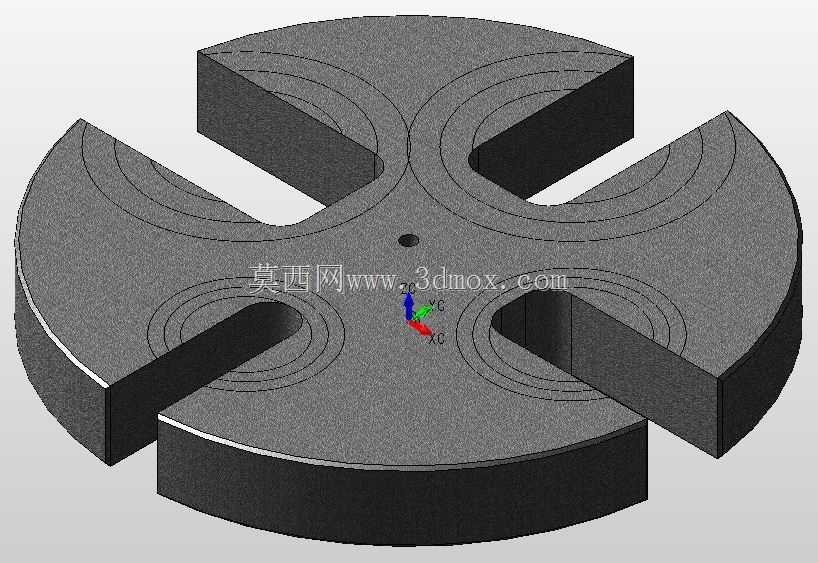

　　在中小型压力机的压装作业场景里，这类开槽圆形垫板是心轴压装工序里极为常用的工装辅件，日常多配合4R规格心轴类压装任务使用，覆盖五金件装配、小型零部件过盈配合压入、轴承与轴类组件预装等多个车间作业环节。不同于普通平垫板的全封闭盘面设计，这款垫板采用四向对称开槽的圆盘式结构，主体为带一定厚度的圆形钢质基体，盘面沿十字方向开出四个等宽通槽，槽体从盘体外缘一直延伸至靠近中心的位置，中心区域预留小孔作为定位基准，同时盘面加工有多圈同心环形浅槽，这些环形槽并非装饰结构，而是用于适配不同直径的工件端面支撑，当压装工件的端面存在局部凸起、或者带有伸出的轴段结构时，四个通槽可以直接为伸出结构提供避让空间，避免压装过程中工件与垫板发生硬干涉，无需额外加工定制专用垫板就能适配多种相近规格的压装任务。

　　从设计逻辑来看，这款垫板的结构完全围绕压装作业的实际痛点展开：常规平垫板在压装带伸出端的工件时，往往需要在垫板上临时钻孔或者垫塞垫块来避让伸出结构，不仅作业准备时间长，临时垫塞的垫块还容易在压装受力时发生偏移，引发压装错位、工件压伤甚至安全隐患。而四向对称开槽的设计，首先保证了垫板受力的均匀性，十字对称的槽体不会破坏圆盘整体的受力平衡，压装时压力可以通过盘体均匀传递到下方的压力机工作台面，不会出现局部应力集中导致垫板变形的问题；其次四个通槽覆盖了四个方向的避让需求，不管工件的伸出端处于哪个方位，只要转动垫板或者调整工件角度，就能让伸出端落入槽内完成避让，适配性远高于单槽或者双槽结构。盘面的同心环形槽一方面可以在压装时留存少量润滑脂，减少工件端面与垫板之间的滑动摩擦，另一方面也能作为工件放置的粗略定位参照，辅助操作人员快速将工件对准压头中心，减少找正时间。中心的小孔主要用于配合压力机工作台上的定位销使用，安装时将定位销穿入垫板中心孔，就能快速完成垫板在工作台上的定位，避免压装过程中垫板受侧向力发生移位。

　　从安装边界与尺寸适配角度来说，这类垫板的外径通常匹配常用小型压力机的工作台面安装范围，厚度经过受力校核，能够承受4R规格心轴压装时的额定压力，不会在长期使用后出现盘面弯曲变形。四个通槽的宽度经过统一设计，既保证了足够的避让空间，又不会因为槽体过宽削弱垫板整体的结构强度，槽边做了微小的倒角处理，避免工件放置时刮伤工件表面，也减少操作人员拿取时被锐边划伤的风险。垫板的上下两个端面都经过平磨加工，平面度控制在工装公差允许范围内，保证压装时工件端面受力均匀，不会因为垫板平面度问题导致压装件出现倾斜、过盈量不均的问题。

　　在实际车间使用中，这类垫板属于压力机工位的常备通用工装，不需要针对单一工件定制，遇到带伸出端的轴类、套类压装任务时可以直接取用，大幅减少工装准备的辅助时间。相比专用定制垫板，这种通用开槽垫板的适用场景更广，维护也更简单，日常使用后只要清理干净盘面的铁屑、油污，定期检查槽边是否有磕碰变形、盘面是否有压痕凹陷即可，当盘面出现较深压痕影响平面度时，只要通过平面磨床重新修磨上下端面就能继续使用，使用寿命远高于临时拼接的垫铁组。对于经常处理多品种小批量压装任务的维修车间、装配班组来说，这类结构的垫板是提升压装作业效率、保证压装质量的基础工装配件，其结构看似简单，却完全贴合压装作业的实际需求，每一处结构设计都对应着实际作业中遇到的具体问题，没有多余的冗余设计。
