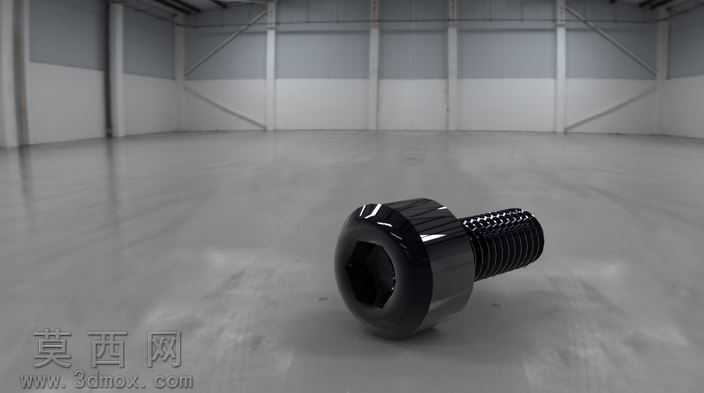

内六角圆柱头螺钉高精度三维建模作品

本作品为内六角圆柱头螺钉的高精度三维建模成果，建模过程严格遵循公制螺纹紧固件的尺寸规范，从头部结构到螺纹牙型均经过精准参数化设定，确保模型与实际工业生产使用的标准螺钉尺寸完全匹配。建模阶段首先绘制螺钉头部的截面轮廓，通过旋转特征生成圆柱头基体，针对内六角驱动槽采用拉伸切除的方式完成结构构建，对槽口的边缘做了符合实际加工工艺的微小倒角处理，还原真实螺钉的加工细节。螺纹部分的建模摒弃了简单贴图模拟的方式，通过螺旋线扫描切除的方式生成真实的三角螺纹牙型，对螺纹起始端和收尾端做了自然的过渡处理，还原实际搓丝加工后的螺纹形态，牙型角、螺距、牙高均严格对应标准参数，保证螺纹部分的结构精度。材质与渲染阶段，为模型赋予了高强度合金钢材质，调整材质的金属粗糙度、反射率参数，模拟经过发黑处理的螺钉表面质感，头部顶面与圆柱侧面做了差异化的粗糙度设置，还原冷镦加工后不同表面的质感差异；螺纹部分的材质反光度略低于头部，模拟螺纹牙型表面经过搓丝后的细微纹理质感。场景搭建采用简洁的工业风地面与背景，通过三点布光的方式突出螺钉的结构轮廓，主光从侧上方打亮螺钉头部与螺纹的主要结构，补光弱化暗部死黑，轮廓光勾勒螺钉的边缘形态，最终渲染出的作品清晰展现螺钉的每一处结构细节。设计思路上，本模型优先保证结构的工程实用性，所有尺寸参数均可直接导出用于装配验证、工程出图或者3D打印样件验证，模型的特征树逻辑清晰，参数可编辑，使用者可根据需求快速调整螺钉的公称长度、螺纹规格、头部尺寸等参数，适配不同的装配场景需求，模型的几何拓扑结构规整，无破面、重叠面等几何错误，可直接导入各类三维软件进行后续的装配、仿真或者渲染工作。
