可调搭扣式金属弹簧夹紧锁扣结构

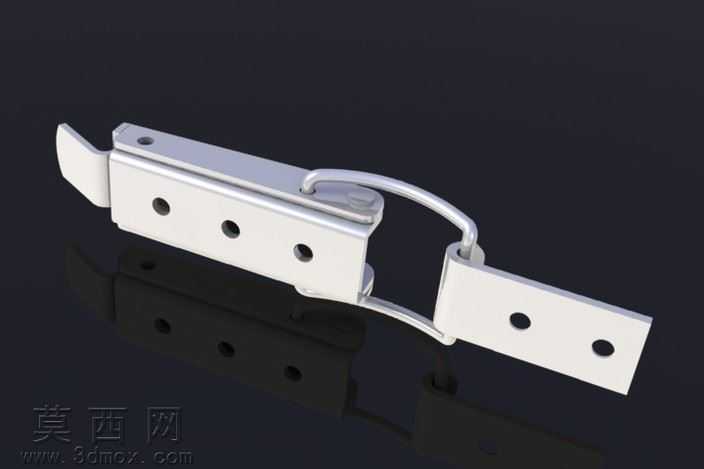

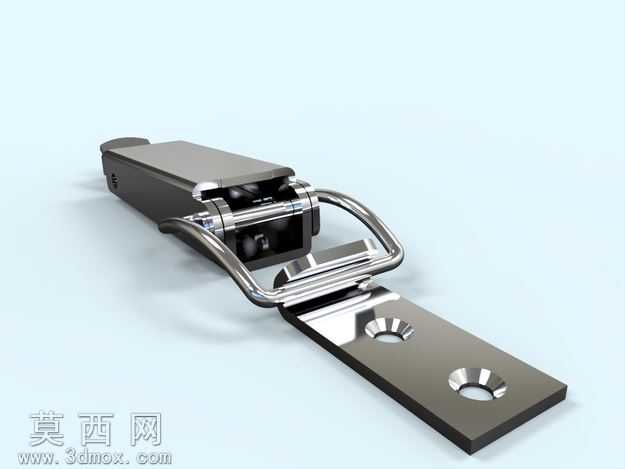

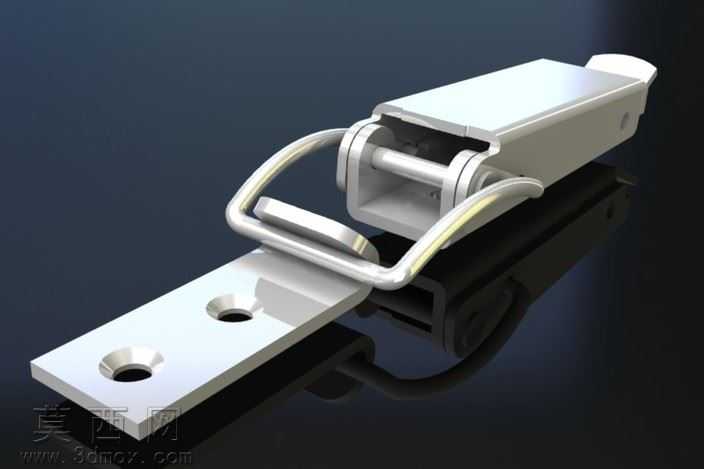

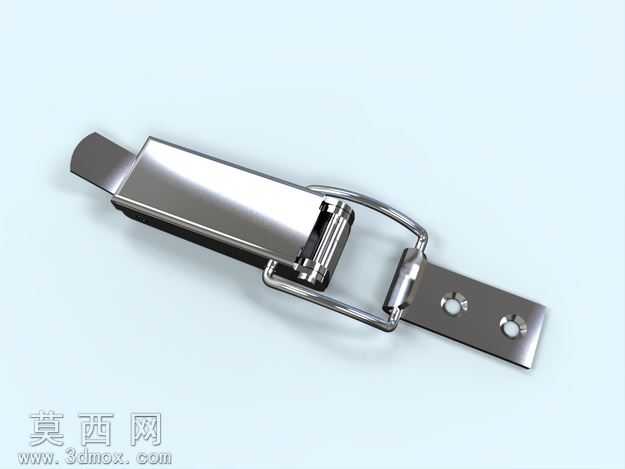

本作品为搭扣式弹簧夹紧锁扣的三维参数化模型，建模阶段采用SolidWorks完成全特征构建，首先依据五金搭扣的实际装配尺寸绘制各零件的基准草图，对锁扣底座、弹簧铰接主体、金属拉环、锁钩片分别进行独立零件建模：底座部分通过拉伸凸台生成安装基体，预留两个同轴安装孔用于螺丝固定，对安装孔添加沉头特征保证螺丝装配后表面平整；铰接主体部分通过扫描特征生成弧形过渡的金属壳体，对铰接转轴位置添加同轴心配合特征，保证转轴与拉环的转动自由度符合实际使用逻辑；金属拉环采用圆钢扫描生成闭合环形结构，对拉环与铰接座的接触位置添加圆角特征避免应力集中；锁钩片通过钣金特征生成带弯折的卡扣结构，保证扣合时与底座挂点的贴合精度。材质与渲染阶段，对所有金属零件赋予304不锈钢材质，调整材质的反射粗糙度参数模拟拉丝不锈钢的哑光金属质感，对铰接转轴位置添加轻微的磨损质感贴图提升真实感，场景采用浅天蓝色纯色背景，添加三点布光方案：主光源从左上方45度照射突出金属表面的高光轮廓，补光从右侧柔化阴影，底光弱化零件底部的死黑区域，渲染输出时开启环境光遮蔽效果，清晰展现各零件的装配间隙与结构层次。结构设计上，该弹簧夹采用杠杆式拉紧原理，通过拉环的转动带动铰接座压缩内置弹簧，当拉环转动至过死点位置时，弹簧的回弹力会将锁扣牢牢拉紧，实现快速扣合与解锁，各活动零件的配合间隙控制在0.1mm，既保证转动顺畅无卡滞，又避免间隙过大导致扣合后出现松动。建模过程中对所有特征添加参数化关联，修改底座安装孔间距、拉环长度、弹簧刚度参数即可快速生成不同规格的搭扣模型，可直接用于设备箱柜、工业机箱、雕刻机台面夹具的配套设计参考，模型导出时保留了完整的装配约束关系，可直接导入装配体进行干涉检查与运动仿真，验证扣合行程与拉紧力是否符合设计要求。
