摩托艇运输专用拖车架结构设计

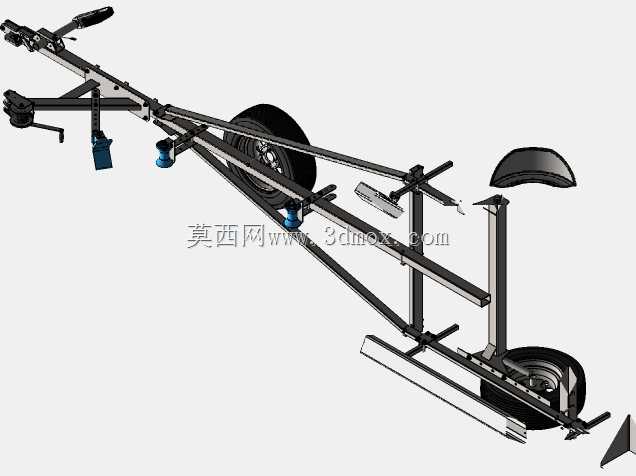

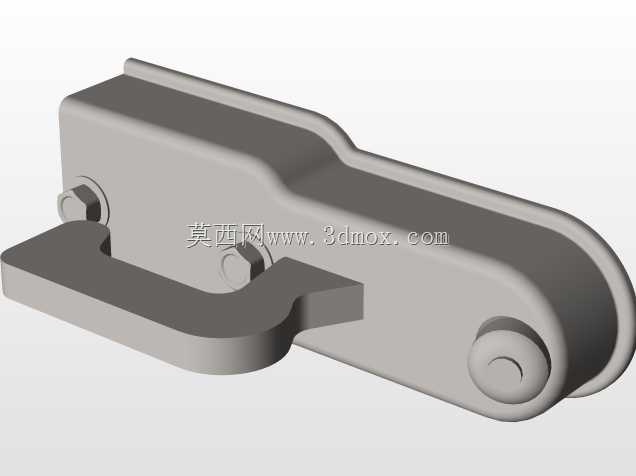

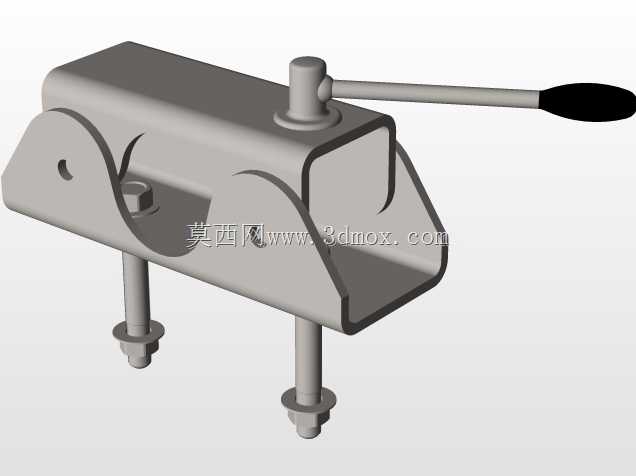

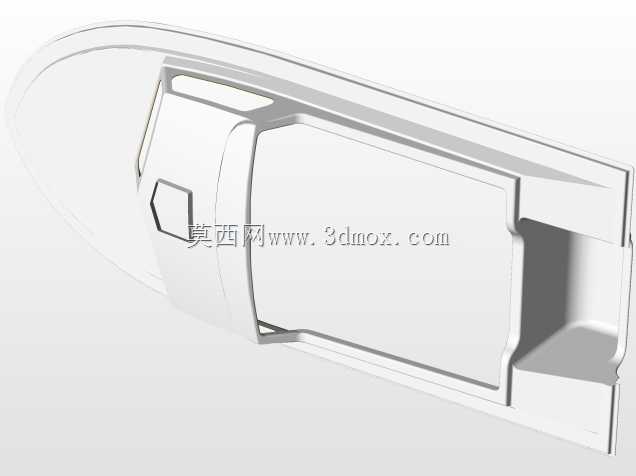

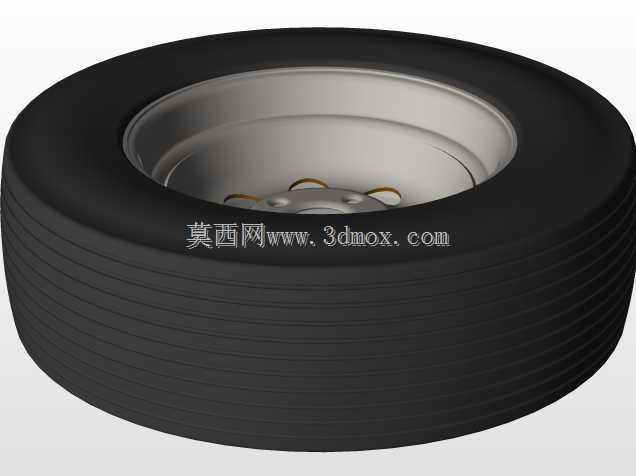

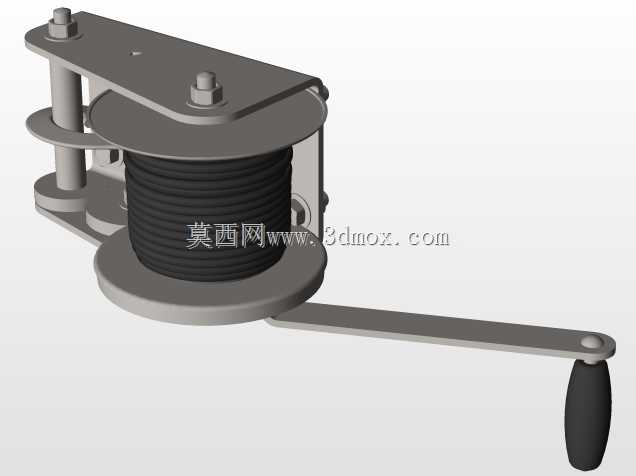

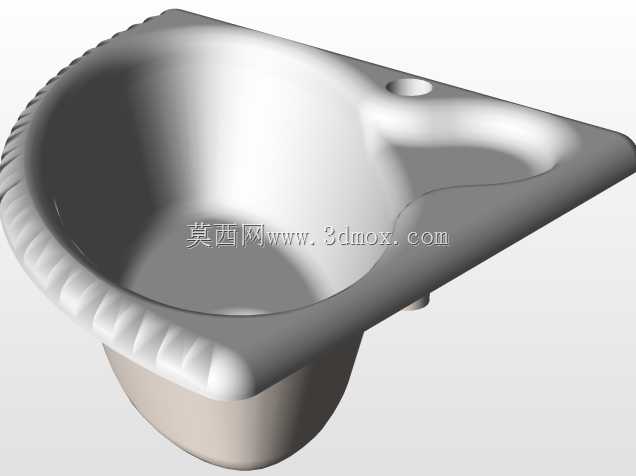

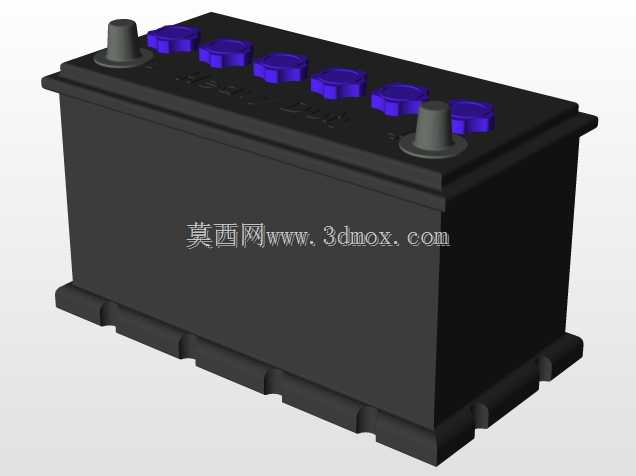

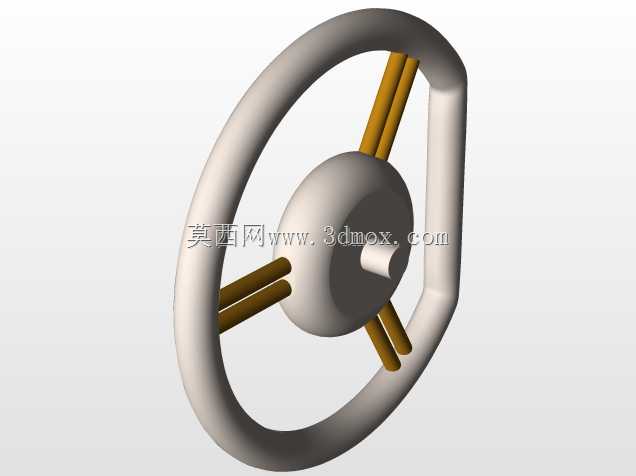

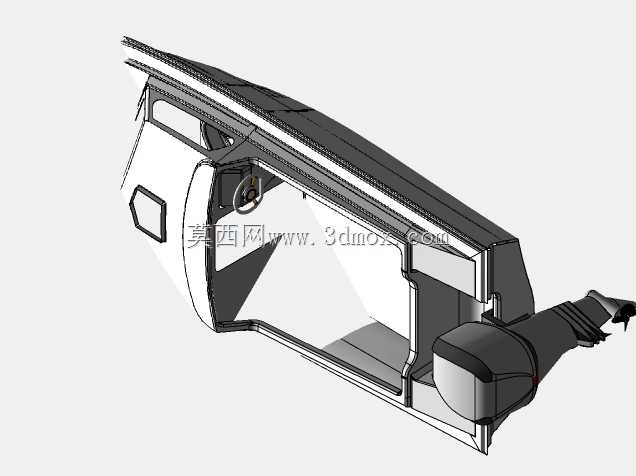

　　这套拖车架结构主要面向小型休闲摩托艇的陆路转运场景，适配私人船主、水上运动俱乐部、游艇码头运维等场景下的短驳与长途运输需求，日常使用中可直接挂载于家用乘用车或轻型皮卡后牵引位，解决摩托艇无法自主上路、陆地转运缺乏专用承载装置的痛点。从功能实现来看，整套车架采用分段式纵梁作为核心承载主体，纵梁沿牵引方向延伸，前端设置标准牵引连接结构，可匹配通用民用车辆的拖车球接口，同时集成手刹驻车机构，在脱离牵引车停靠时可实现轮组锁止，避免溜车风险。靠近牵引端的位置设置有单组备胎安装位，可随车携带备用轮胎，应对长途运输中的突发爆胎状况，备胎支架采用快拆结构设计，无需额外专用工具即可完成轮胎拆卸更换。车架中部设置多组可调式支撑定位组件，

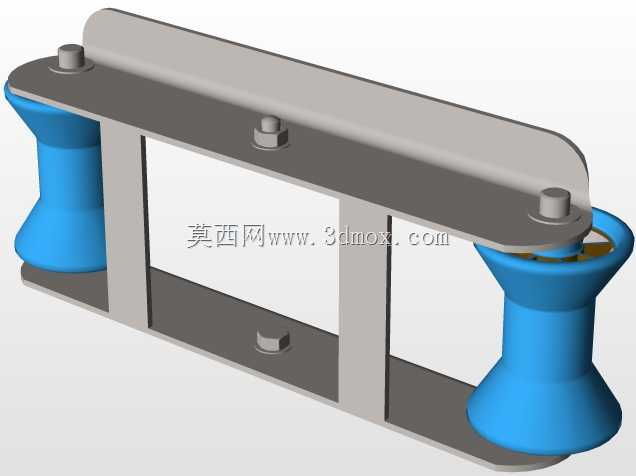

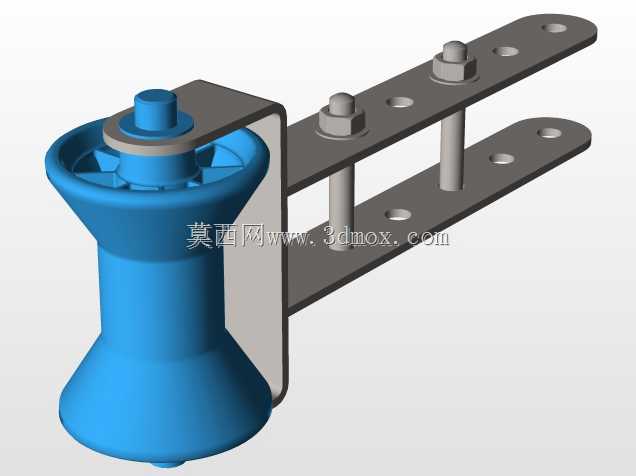

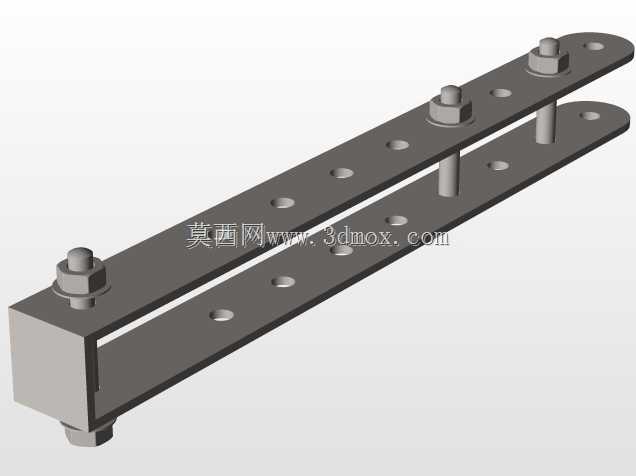

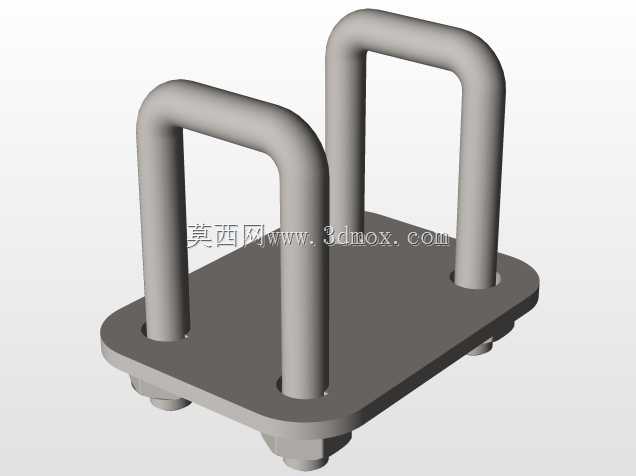

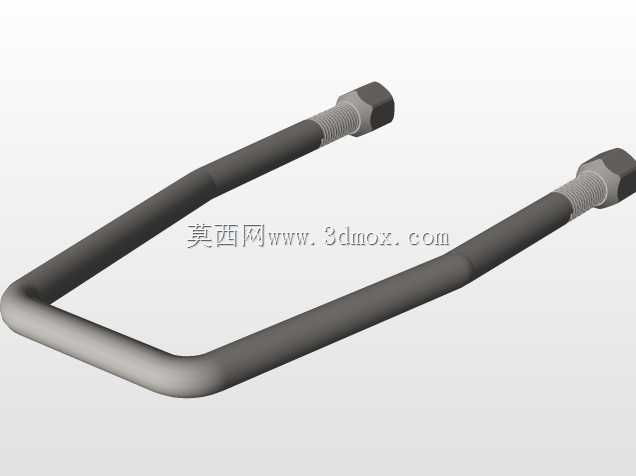

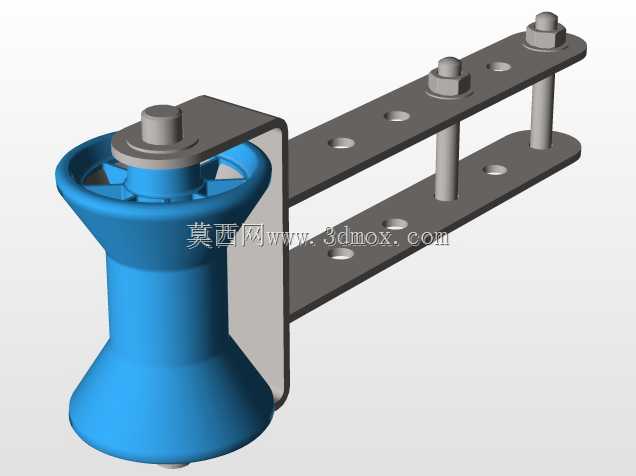

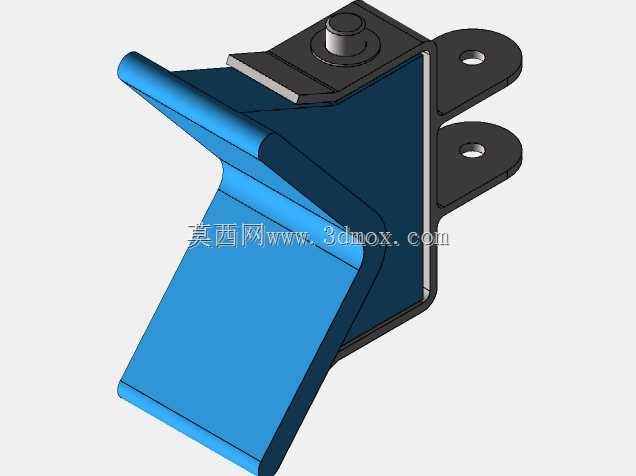

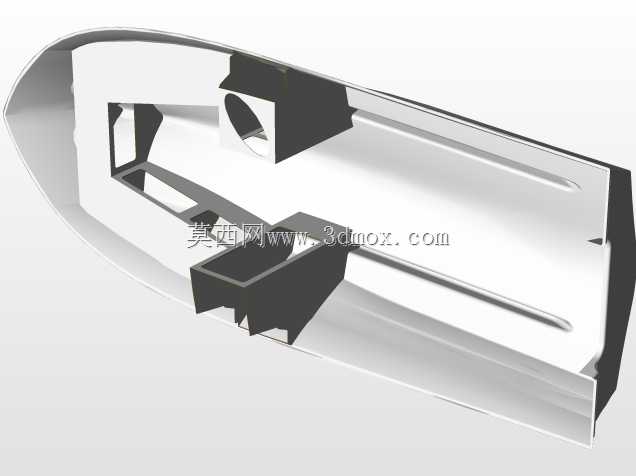

　　其中侧向导向滚轮采用耐磨聚氨酯材质，在摩托艇上下拖车时可起到导向减摩作用，避免艇体外壳与金属车架直接摩擦造成刮擦损伤；垂直方向的支撑垫块可根据不同艇型的底部线型调整安装位置，通过U型螺栓与纵梁实现位置锁定，确保艇体放置后受力均匀，不会出现局部应力集中导致的艇体变形问题。车架尾部设置双轮组承载结构，采用板簧式减震连接，可过滤陆路行驶过程中的路面颠簸，减少运输过程中传递到艇体的振动冲击，尾部同时设置可翻转的登艇支撑踏板，方便人员在岸边完成艇体固定与装卸作业。从设计思路来看，整套结构优先考虑通用性与适配性，纵梁上预留的多组安装孔位可覆盖主流长度在4米到5.5米区间的小型摩托艇承载需求，无需针对单一艇型单独开发车架，降低生产与使用成本；

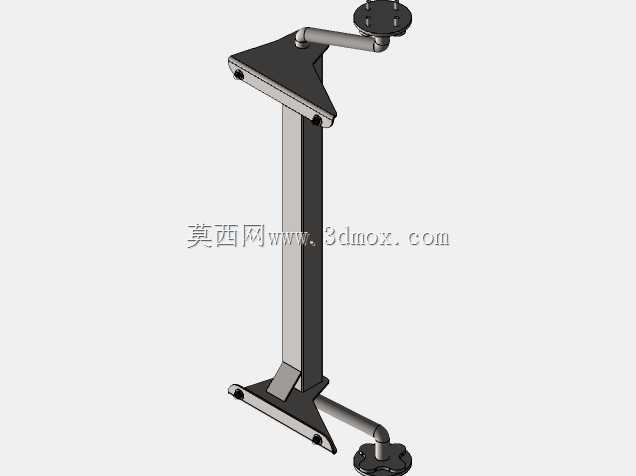

　　所有外露金属构件均做镀锌防腐处理，可适应水岸高湿度、高盐雾的使用环境，延长结构使用寿命。安装边界方面，牵引端接口离地高度适配常规家用SUV、皮卡的后牵引位高度，范围在350mm到500mm区间可通过前端支撑摇臂调整，整车架总宽度控制在2.2米以内，符合民用拖车道路通行的宽度限值要求；轮距设置为1.8米，行驶过程中具备足够的侧向稳定性，高速行驶时不会出现侧晃风险。艇体承载面的最低离地高度为280mm，可满足常规非铺装路面、码头坡道的通行需求，不会出现托底剐蹭。结构上所有连接位置均采用螺栓装配式设计，无永久焊接固定的易损连接点，日常使用中若出现构件变形或损坏，可单独更换对应配件，无需整体更换车架。牵引端还设置有信号线路接口，

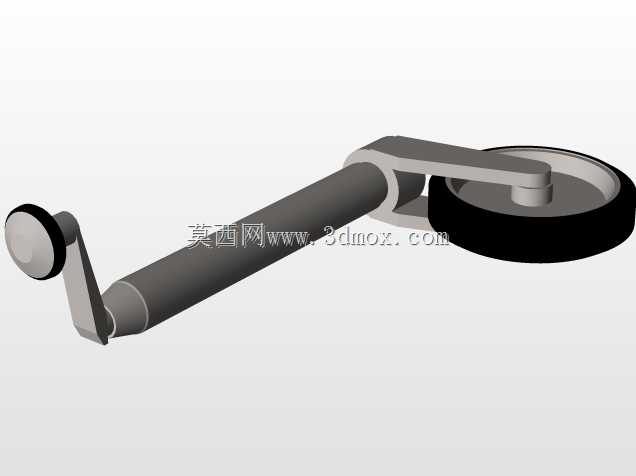

　　可连接牵引车的尾灯信号系统，实现刹车灯、转向灯的同步显示，满足道路行驶的法规要求。车架上配套设置有三点式绑带固定挂点，分别位于艇体前部、中部两侧位置，绑带挂点采用加厚钢板冲压成型，单挂点可承受不低于500kg的拉力，运输过程中配合高强度涤纶绑带可将艇体牢牢固定在车架上，即使急加速、急刹车或经过颠簸路面，也不会出现艇体移位、脱落的风险。考虑到水岸使用的场景，车架尾部的滚轮组件均采用防水密封轴承，长期浸水也不会出现锈蚀卡滞，确保摩托艇下水、上岸时滚轮可顺畅转动，减少装卸时的人力消耗。前端的牵引结构还集成了安全链挂点，使用时需将安全链交叉挂载于牵引车尾部的专用挂点上，即使牵引连接结构意外脱开，安全链也可拖住车架前端，避免车架完全脱离牵引车引发安全事故。整套结构在受力设计上，将主要承载点布置在前后轮组的正上方区域，确保重载状态下纵梁的弯矩分布均匀，不会出现局部过载导致的梁体变形，空载状态下车架自身重量控制在合理区间，单人即可完成短距离的移位调整，日常存放时也可通过前端的支撑腿直立放置，减少占地空间。
