球面车削加工用翻球工装结构

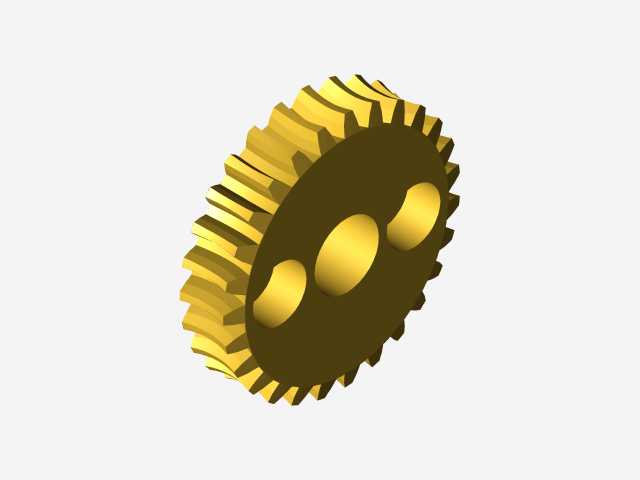

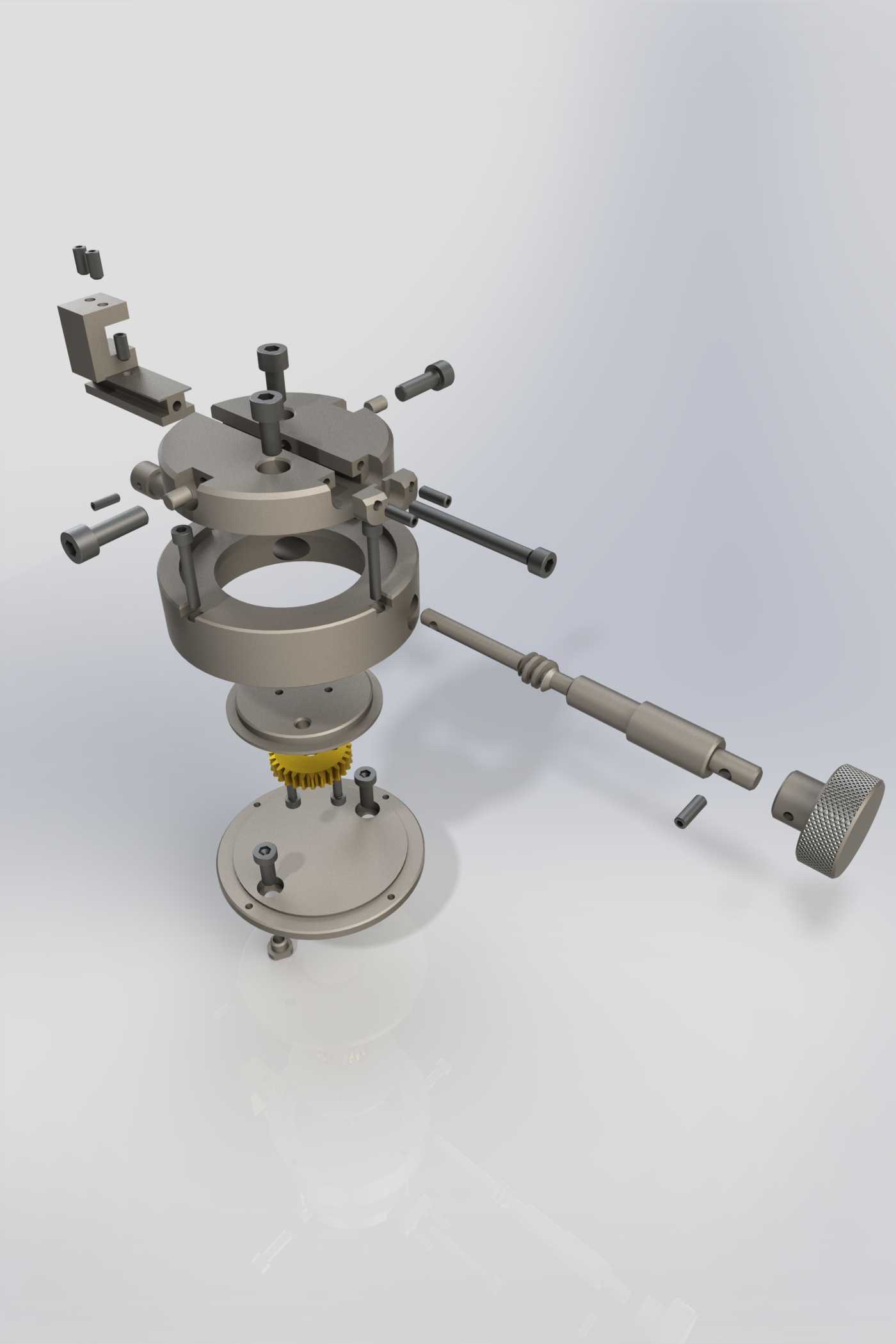

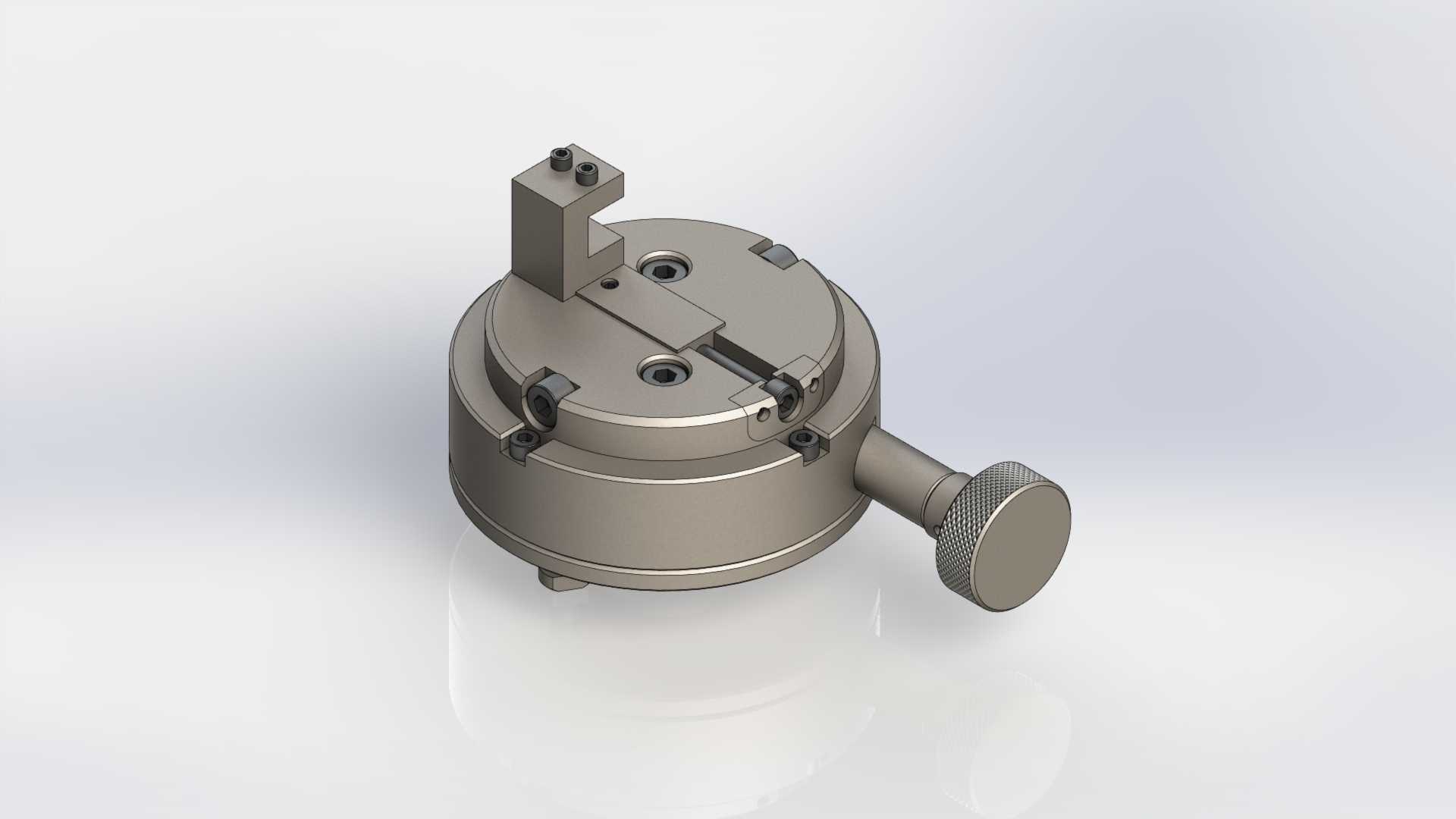

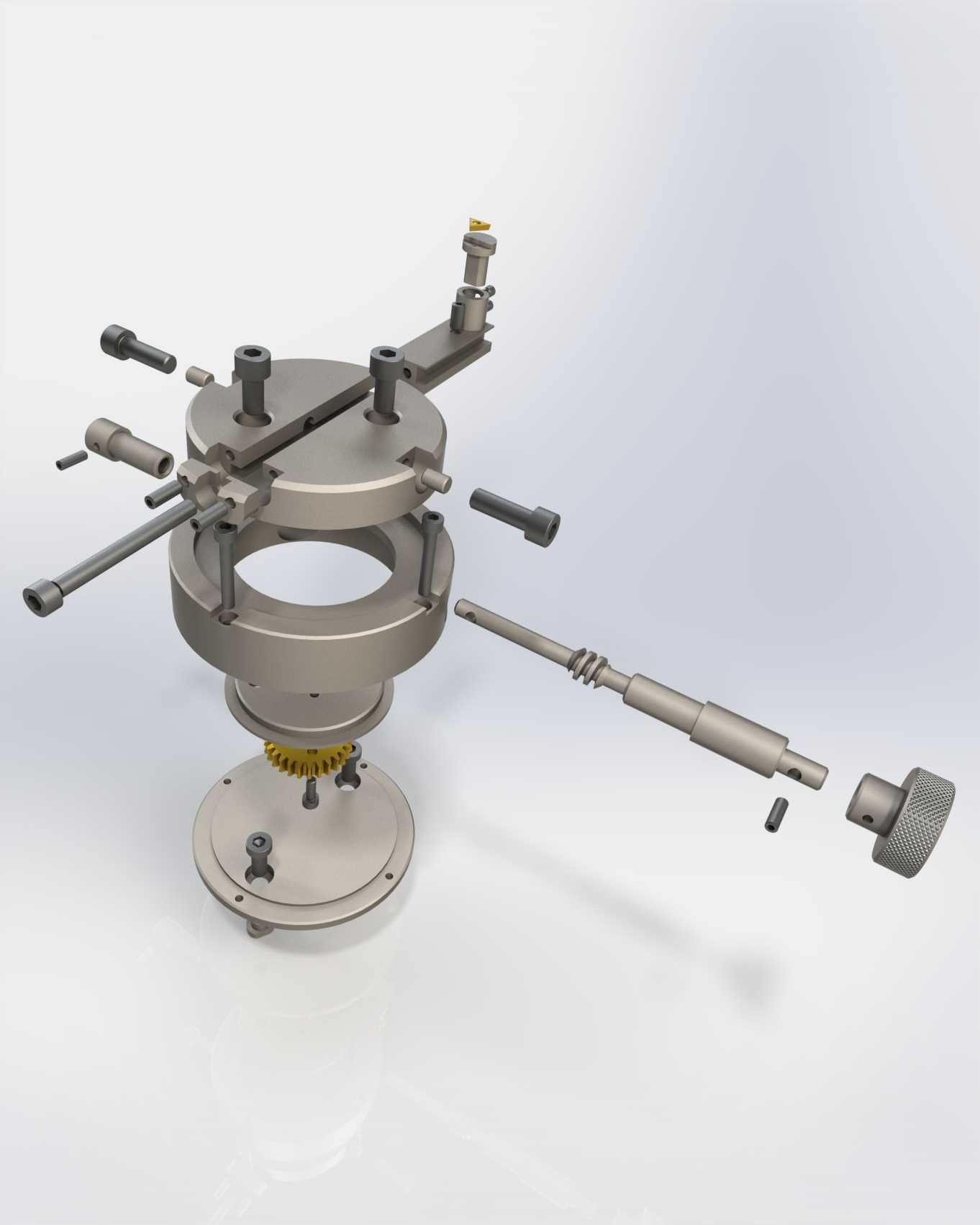

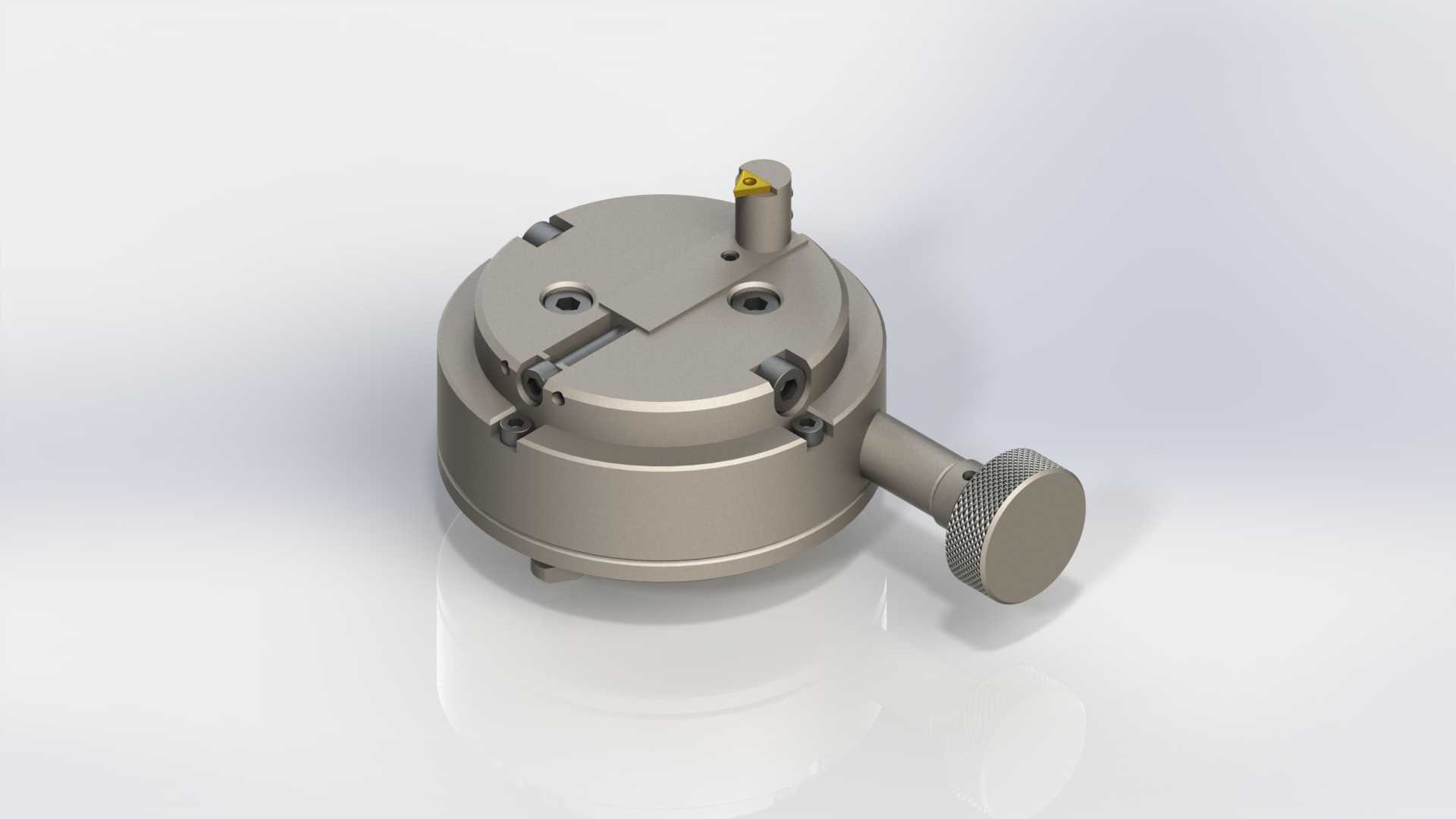

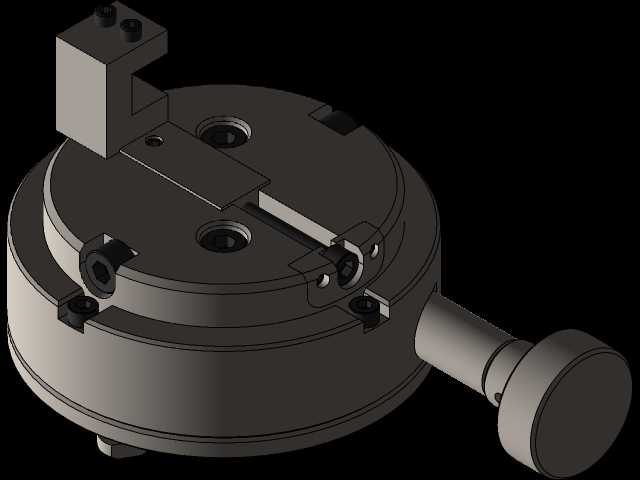

这款翻球工装是专为普通卧式车床配套设计的球面加工辅助装置，主要解决常规车床无法直接高精度车削成型球形外轮廓、变半径圆弧曲面的加工痛点，在五金加工、精密零部件制造、阀门球体生产、轴承钢球毛坯加工等场景中应用广泛，能够在不改造车床主体结构的前提下，快速拓展普通车床的球面加工能力，降低中小企业购置专用球面磨床、数控车削中心的设备投入成本。从功能特性来看，该工装采用分体式模块化结构设计，核心由底座定位盘、回转支承盘、径向进给滑座、刀架夹持组件、传动齿组几部分构成：底座定位盘可直接通过车床卡盘装夹固定，也可通过T型螺栓安装在车床中拖板台面，适配CA6140、C6132等多款主流普通卧式车床的安装接口；回转支承盘采用推力球轴承承载径向切削载荷，配合底部的小模数齿轮传动副，可实现绕工装中心轴线的匀速回转运动，回转过程中无明显旷量，保证球面加工的圆度公差控制在0.02mm以内；径向进给滑座带有刻度调节机构，操作人员可根据待加工球体的目标半径，精准调整刀具的伸出长度与进给行程，滑座表面做了淬硬处理，耐磨性能优异，长期使用也不会因刀具往复进给出现磨损间隙。设计思路上，这款工装充分考虑了普通车床操作工人的使用习惯，所有调节部件均布置在工装外侧，无需拆卸主体即可完成刀具更换、半径参数调整，装夹球形毛坯时，可通过三爪卡盘配合工装顶部的定位顶针实现同轴固定，避免加工过程中工件出现偏心抖动；刀架夹持组件兼容标准焊接车刀、可转位硬质合金刀片，无需定制专用刀具，进一步降低了加工耗材成本。外形尺寸与安装边界方面，该工装最大回转直径为220mm，可加工半径范围10mm至80mm的球形工件，底座安装孔位间距为140mm，适配绝大多数普通车床的中拖板安装尺寸，工装整体高度为115mm，安装后不会与车床刀架、尾座产生运动干涉，加工过程中操作人员可通过车床原有进给手柄配合工装的回转手柄，手动完成球面的走刀加工，也可根据需求加装小型伺服电机实现自动进给，适配不同批量的加工需求。实际使用过程中，该工装可完成整球、半球、带柄球体、圆弧密封面等多种轮廓的车削加工，加工后的球面表面粗糙度可达Ra1.6，满足多数行业的零部件精度要求，相比传统的双手赶刀车削球面的方式，加工效率提升4倍以上，且对操作人员的技能要求大幅降低，新手经过简单培训即可加工出合格的球面工件。
