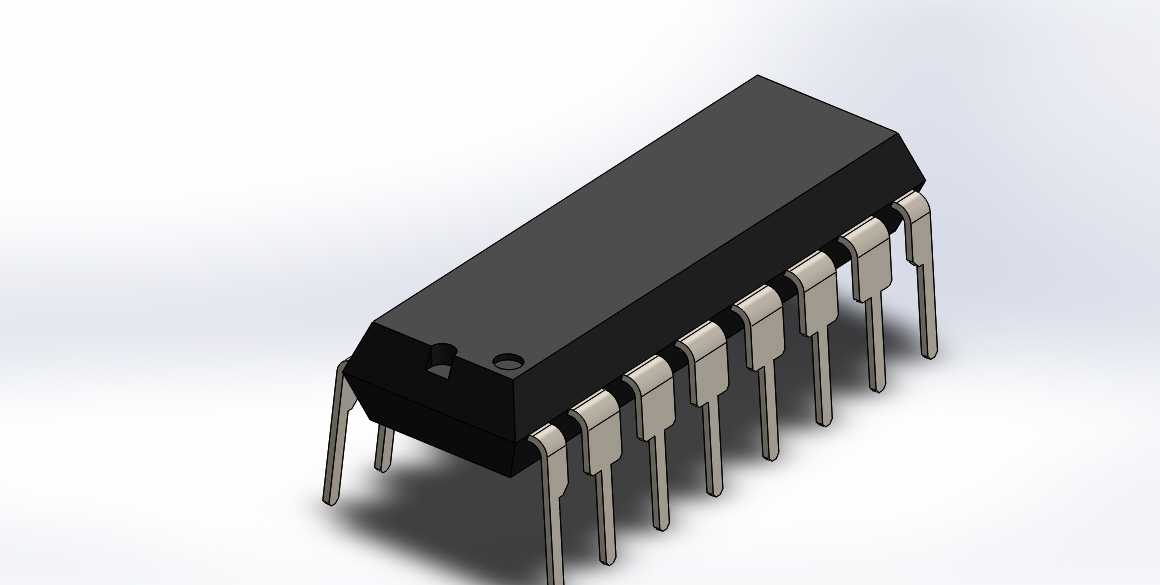

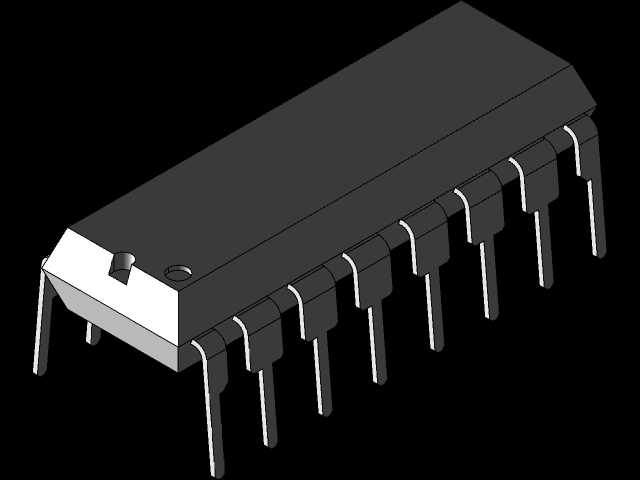

双列直插16引脚集成电路封装结构

这款双列直插16引脚的集成电路封装，是电子制造领域应用极为广泛的基础元器件封装形式，在消费电子、工业控制板卡、老式家电主控板、实验教学电路板等场景中都能见到它的身影。这类封装的芯片通常承担逻辑运算、信号放大、接口转换、电源管理等核心功能，是电路板上实现电路功能的核心载体之一，能够将内部的硅基芯片通过引脚与外部印刷电路板形成稳定的电气连接，同时为内部脆弱的晶圆提供物理防护，隔绝外界潮气、粉尘与机械外力的损伤。从设计思路来看，该封装采用对称双列引脚布局，16根引脚均匀分布在封装本体的两侧，每侧8根，引脚间距采用行业通用的2.54mm标准间距，适配市面上绝大多数通用面包板、万能板以及量产印刷电路板的孔位设计，无需额外定制开孔即可完成装配，大幅降低了电路板设计的适配成本。封装本体采用黑色阻燃环氧树脂材料注塑成型，材料具备良好的绝缘性能与耐高温特性，能够耐受波峰焊、回流焊等常规焊接工艺的高温环境，不会出现壳体变形、绝缘失效等问题。本体一端设计有半圆形定位缺口与圆形定位标记，用于装配时识别引脚序号，避免芯片插反导致的电路烧毁问题，降低生产装配环节的出错概率。从外形尺寸与安装边界来看，该封装本体长度约20mm，宽度约6mm，本体高度约4mm，引脚向外弯折后整体宽度约7.6mm，引脚伸出本体长度约3mm，引脚直径约0.5mm，安装时占用电路板的面积较小，能够在有限的板卡空间内实现高密度排布。引脚采用可伐合金材质表面镀锡处理，具备良好的焊接性能与机械强度，既可以通过波峰焊实现批量自动化焊接，也适合手工焊接调试，同时引脚具备一定的弹性，能够缓冲温度变化带来的热胀冷缩应力，避免长期使用后引脚与焊盘之间出现虚焊、断裂等问题。在实际使用中，这类封装的芯片既可以直接焊接在电路板上实现永久连接，也可以搭配对应的16PinIC插座使用，方便后期维修更换芯片，无需拆焊即可完成元件替换，大幅降低设备的后期维护成本，尤其适合小批量试制的工控板卡、教学实验设备等需要频繁更换芯片的应用场景。
