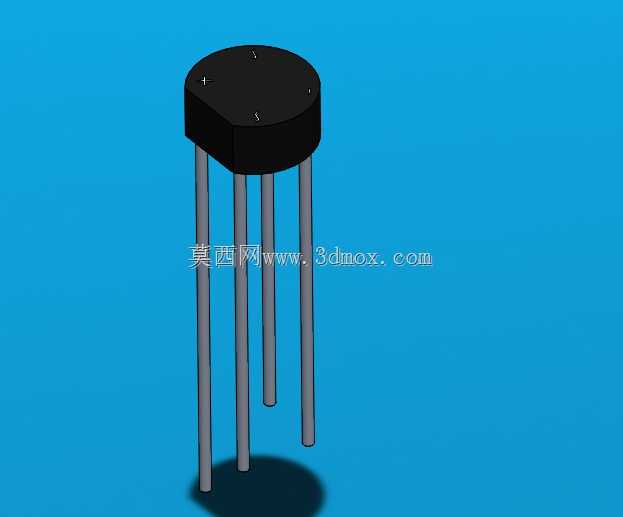

直插四引脚单相桥式整流元件结构

　　这些标记在实际生产中用于区分直流正负极和两个交流输入端，若装配方向错误，可能造成电源短路或器件失效，因此三维模型中对顶面字符和端部符号的位置做了对应表达。黑色封装部分对应器件的绝缘保护体，内部实际由四只整流二极管按桥路连接而成；外部看不到芯片和键合结构，但外形建模需要反映灌封或塑封后的实体边界。圆柱顶面略呈圆弧过渡，侧壁与引脚穿出位置保持规整，既符合小功率整流器件常见的封装观感，也方便在设备中进行密集排布。四根金属引脚沿本体底部伸出，末端可插入印制板孔位后波峰焊或手工焊接。引脚长度需要兼顾板厚、焊接余量和本体离板高度：离板过低会影响清洗与散热，过高则增加占板空间并可能在振动环境中产生摆动。该模型把引脚作为独立实体表达，该三维结构呈现的是一款采用黑色圆柱状封装、四根直插金属引脚引出的单相桥式整流器件，这类元件在低压交流输入转直流输出的板级电路中承担核心整流功能，常布置在电源入口、小型控制板、仪表供电回路以及实验装置的电源转换区段。从整机布局角度看，整流桥通常位于交流输入端子之后、滤波电容之前，把交变电压转换为单向脉动电压，后续再由电容、稳压电路或开关电源模块完成平滑与稳压。建模时先确定封装本体的圆柱轮廓与顶面引脚标识位置，再按直插元件的装配关系向下延伸四根引脚；引脚之间保持平行，长度、直径和间距按照常规板级插装器件的边界处理，便于在PCB装配、外壳干涉检查和线束排布时直接调用。本体顶部保留极性与交流端标记，

　　可用于检查插孔间距、焊盘外围空间、相邻元件高度差以及外壳内壁是否发生触碰。在应用场景上，这类小体积整流桥多用于功率不大的控制电源、家电控制板、教学实验平台和小型仪器内部。与贴片整流桥相比，直插结构在手工样机、维修替换和低频小批量设备中更便于操作；与分立四只二极管搭桥相比，集成桥堆减少了板上连线数量，也降低了接反和布线错误的概率。设计选型时，工程师不仅关注电气参数，也要关注封装占用的物理空间。该结构可帮助结构工程师在壳体设计阶段预留圆柱本体直径、顶部高度和引脚下方板区，避免电源模块、连接器或散热片挤占元件位置。对于需要灌胶、涂覆或加装绝缘罩的设备，模型外轮廓还能用于定义绝缘间隙和胶体流动空间。从散热角度看，

　　小功率桥式整流器的损耗主要来自二极管导通压降与电流产生的热耗，本体封装可承受一定温升，但在密闭盒体或高温环境中仍需周围保留空气通道。三维布局时可把它放置在进风侧或远离热敏元件的位置，引脚附近避免与大面积金属件意外短接。若设备需要通过安规检查，输入端之间、输入与输出端之间的爬电距离和电气间隙也要结合本体尺寸校核。建模过程中，圆柱本体与引脚的配合是重点。引脚从封装底部穿出的位置应保持对称，端部中心线与本体轴线关系明确，便于在装配中以本体底面或引脚中心线作为定位基准。顶面标记不承担机械配合功能，但对可视化装配和维修识别很重要，因此在模型中以凹陷或标识区域表达，能够增强工程评审时的可读性。引脚末端按直插件常见形式处理为平直端面，

　　适合插入标准孔位；若用于自动插件，还可在此基础上扩展引脚折弯、编带包装或端部倒角细节。对于结构设计人员，该模型的价值不在于展示内部芯片，而在于提供准确的外部占位和装配关系。在整机三维环境中，可以用它检查电源板上元件高度是否超过外壳限制，评估维修时烙铁操作空间，确认线束绑扎后不会压到封装顶部，也能在生成二维装配图时标注元件极性方向。对PCB设计人员来说，外形与引脚位置可作为封装库核对参考，确保孔位中心、丝印外框和极性标识与实物一致。对教学和培训场景，该结构也能直观说明桥式整流电路从原理图符号落到物理器件时的形态：四个二极管被封装在一个小型黑色本体中，四个外接端分别对应交流输入和直流输出，减少了初学者对分立器件桥接关系的理解难度。整体模型以简洁几何还原直插整流桥的典型外形，没有引入多余装饰，重点保留封装本体、引脚、标识和装配边界，适合用于电源板布局、机柜空间校核、元器件库建设以及机电协同设计中的干涉检查。
