手动肘节式冲压铆接工装结构

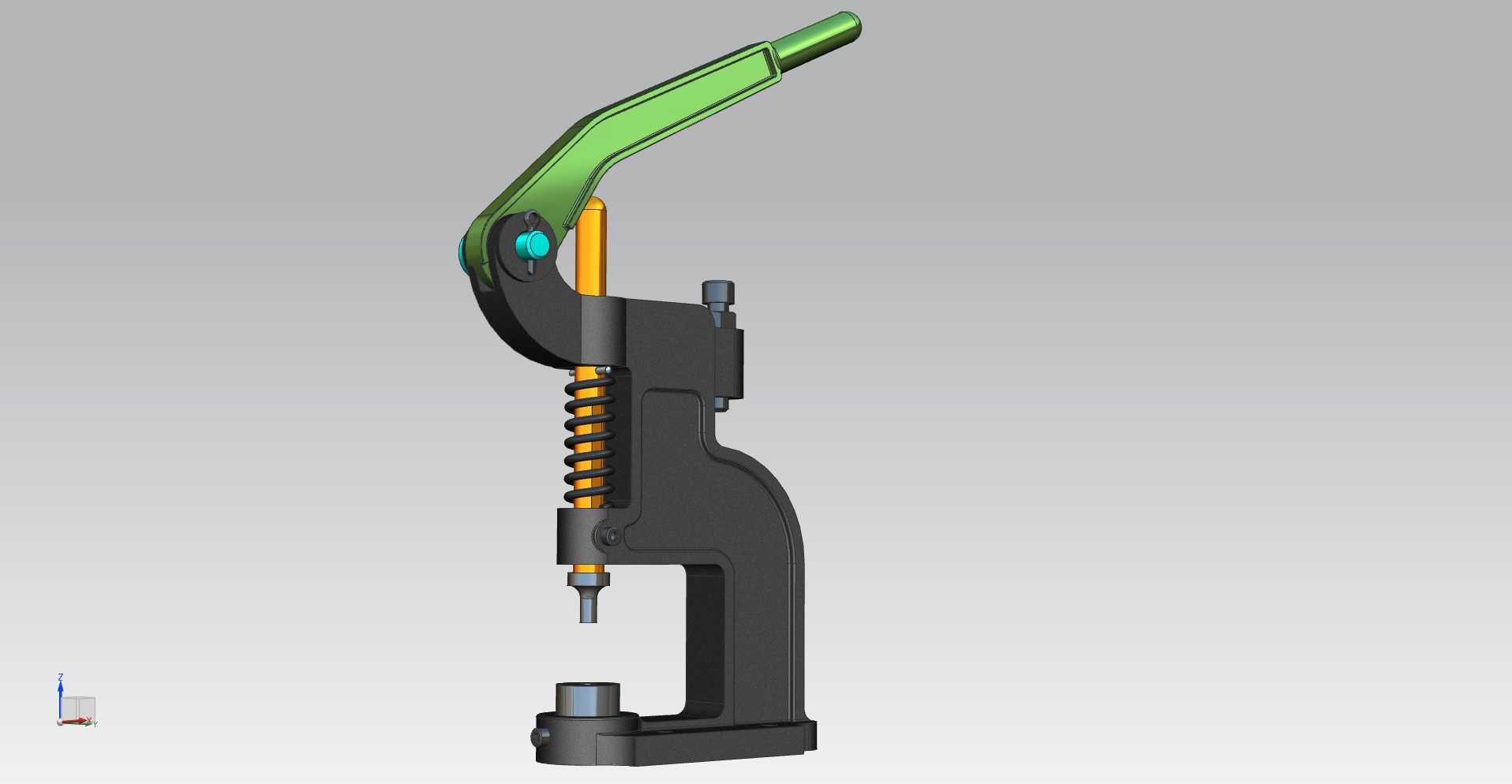

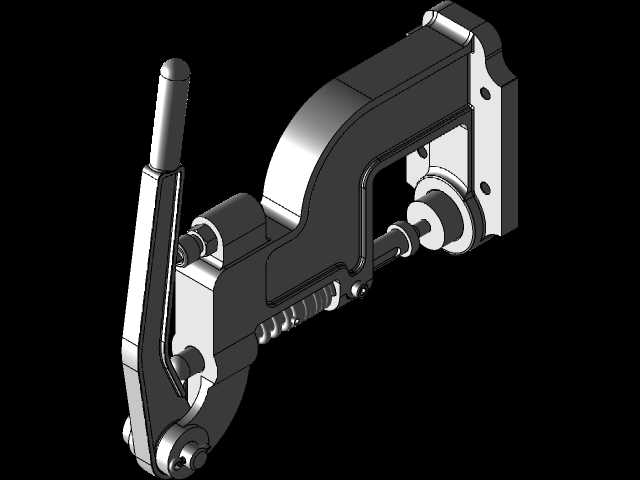

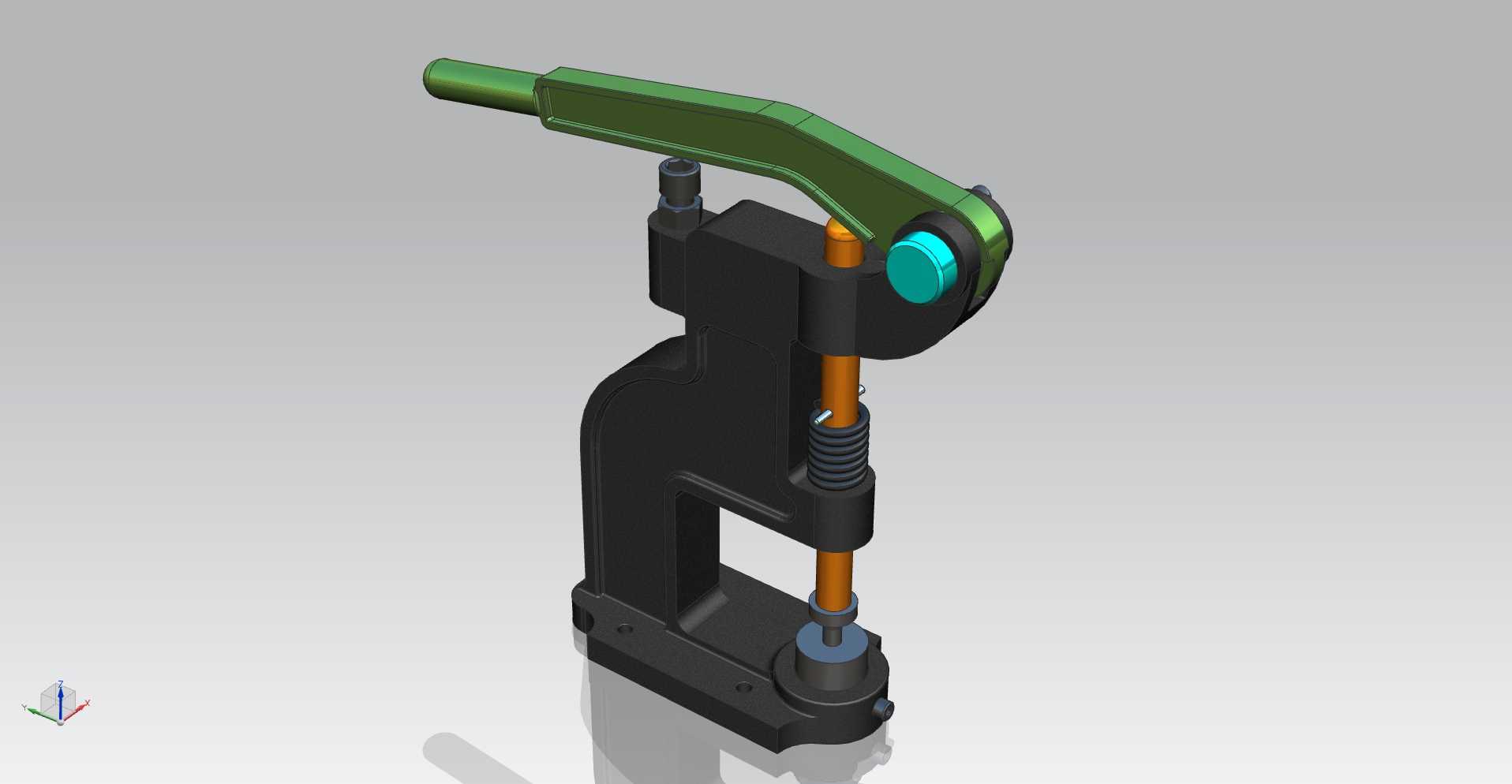

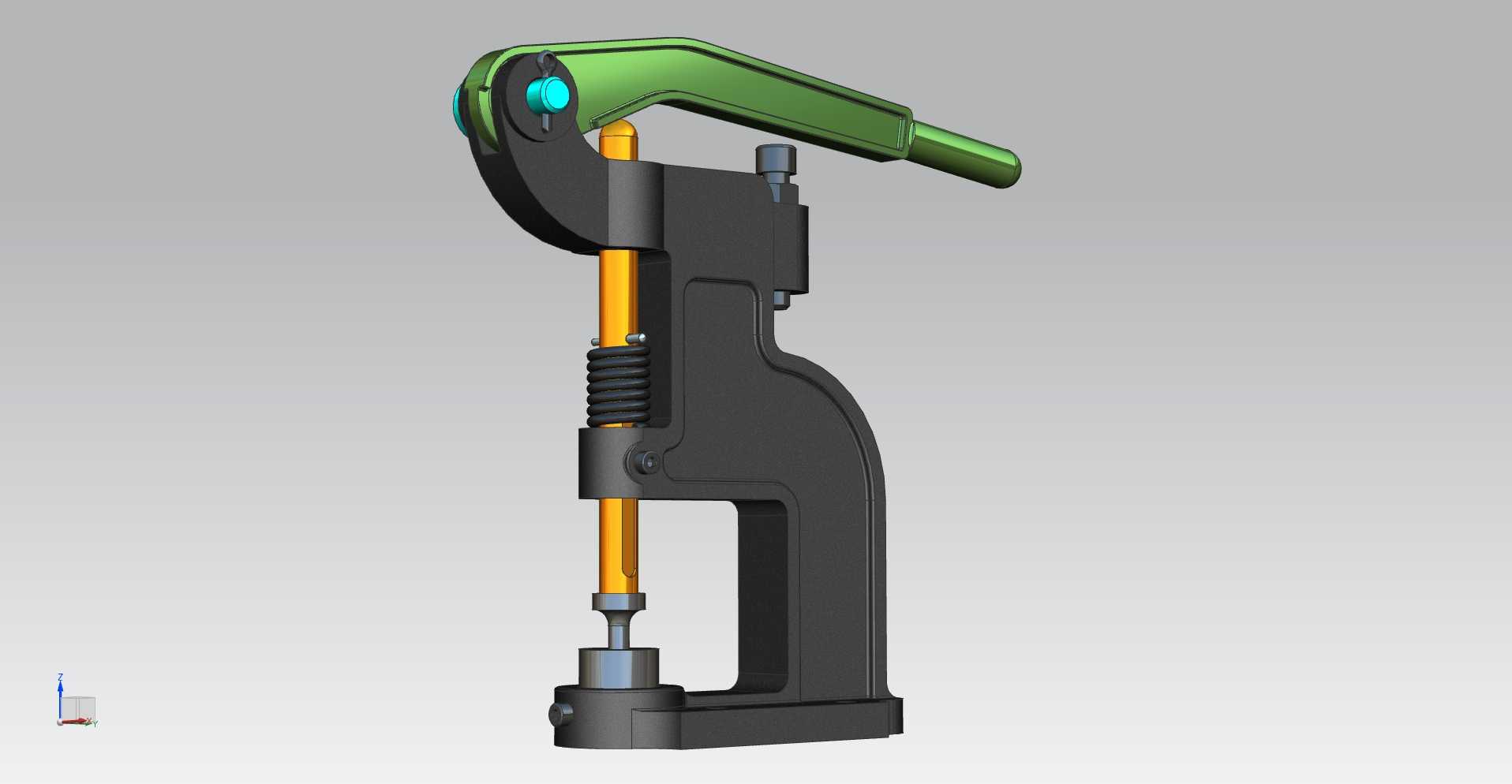

这款手动肘节式压装设备，是面向小批量五金加工、电子元器件组装、小型零部件铆接场景设计的手动作业工装，在小型加工门店、实验室打样、维修售后工位等场景中应用十分广泛，能够替代纯人力敲击完成精准可控的压合作业，避免人工锤击带来的工件偏移、受力不均、零件损伤等问题。设备核心采用肘节增力结构设计，通过长操作手柄的杠杆力矩放大，配合肘节机构的过死点锁止特性，操作人员仅需施加很小的握力，就可以在压头端输出千牛级的稳定下压力，完全满足小型铆钉压合、端子冲铆、薄板材冲孔、小尺寸轴承压装、塑胶件热熔压合等常见工序的压力需求。整体结构采用立式C型开式机身设计，前部开放的作业空间能够方便操作人员取放工件，也可适配不同高度的工装治具放置，机身采用铸铁材质一体成型的结构设计，保证压装作业时机身形变量控制在极小范围内，避免压头偏移影响加工精度。压头部分配备复位弹簧结构，完成压装作业后松开操作手柄，压头会自动回弹至初始位置，无需手动提拉复位，大幅提升连续作业的操作效率；压头端部采用标准快换接口设计，可根据不同作业需求更换冲头、铆头、压头等不同工作端头，适配多样化的加工需求。机身底部设置平整的安装底座，预留四个螺栓固定孔位，可直接固定在工作台面或者专用支架上，避免作业过程中设备移位，整体安装占地尺寸不足0.1平方米，不需要外接电源、气源等动力源，完全依靠人力即可完成作业，对于没有工业动力配套的临时作业场景、户外维修场景适配性极强。操作手柄采用符合人体工学的弯折造型，外层包覆防滑结构，长时间操作也不易产生手部疲劳；机身侧面设置行程限位调节结构，可通过锁紧螺栓调整压头的下行极限位置，针对不同厚度的工件、不同压合深度的需求可快速调整参数，无需额外加装限位块。导柱部分采用高精度光杆配合导向套结构，保证压头上下运行的同轴度，压合过程中不会出现偏摆，保证压装位置的精度控制在0.1毫米以内，满足精密小件的加工需求。
