手动三爪拉拔拆卸工具结构设计

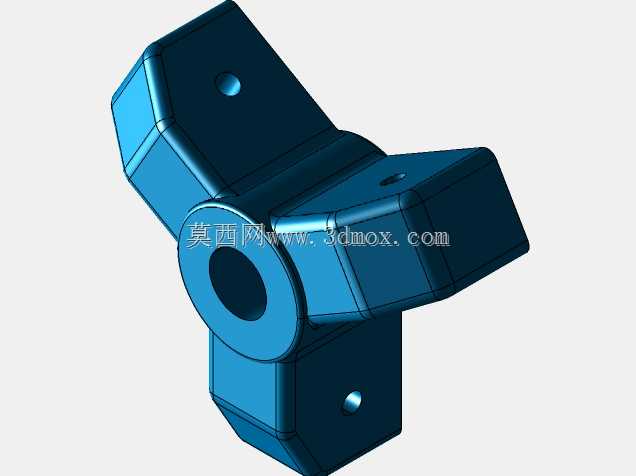

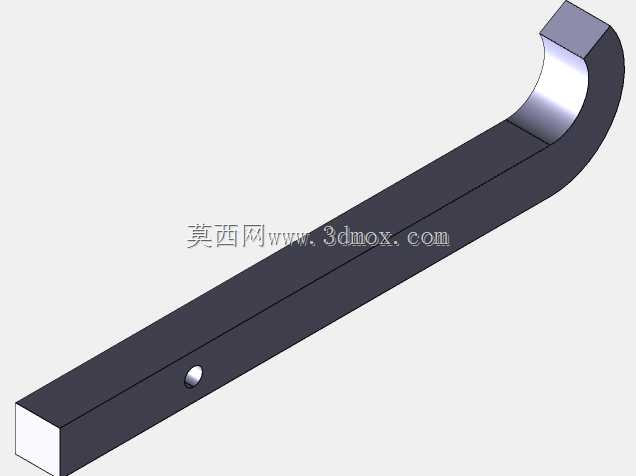

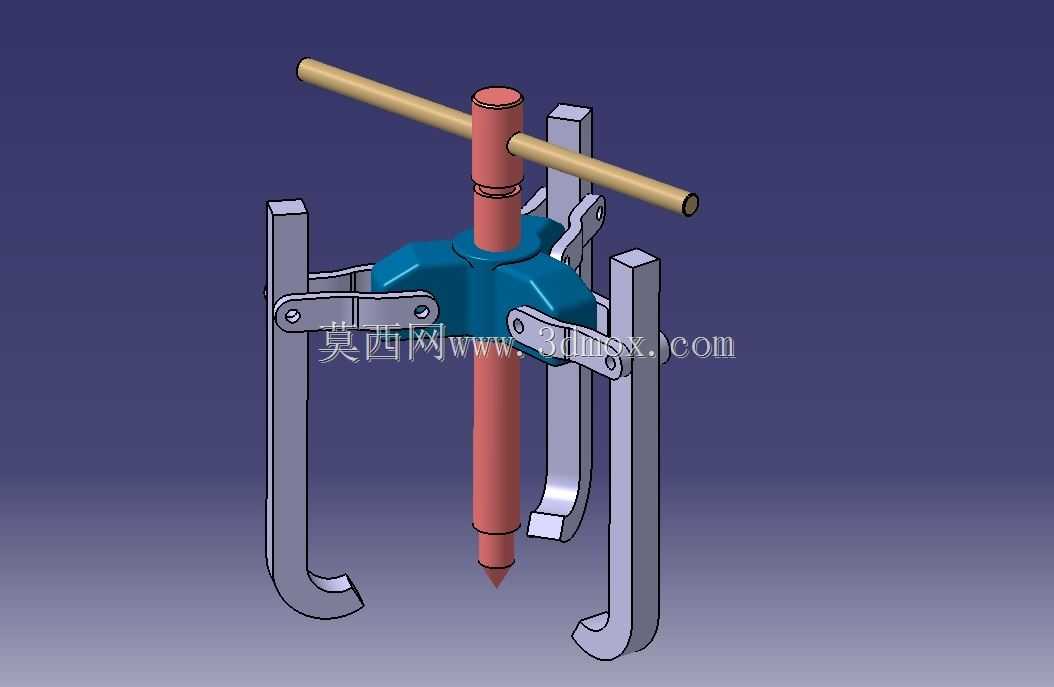

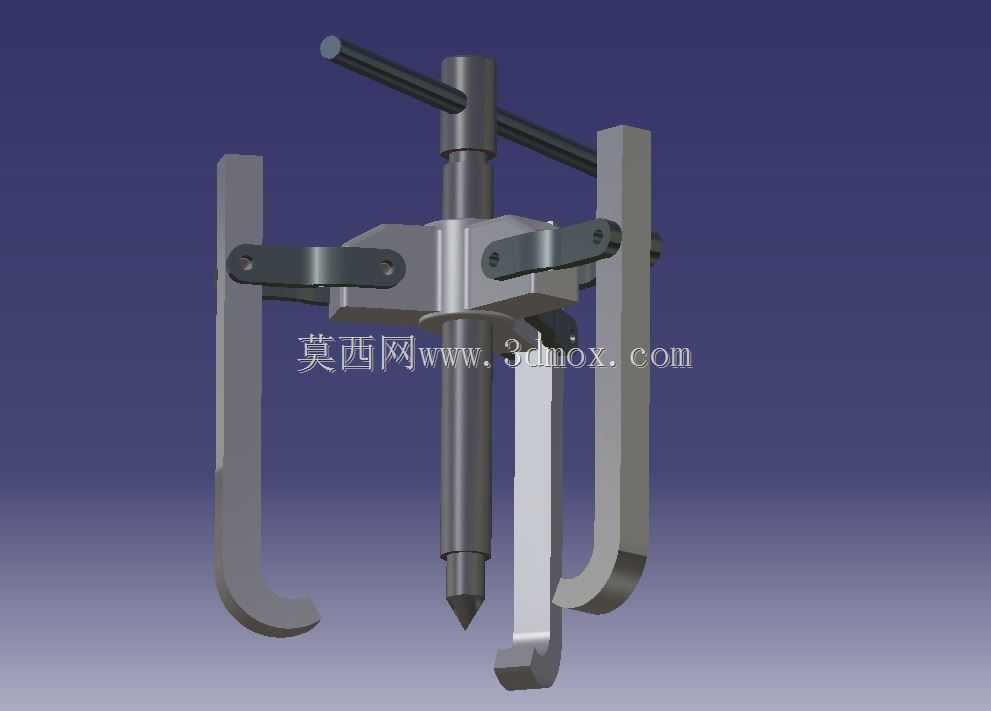

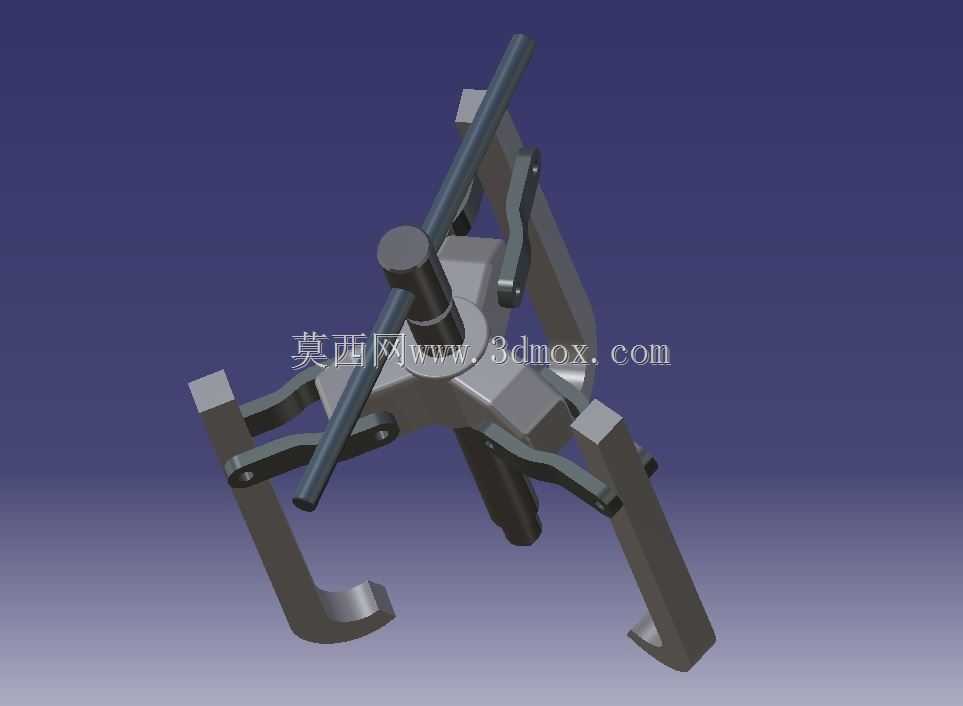

在机修车间的日常拆装作业里，过盈配合件的拆卸一直是考验操作效率与零件保护度的核心环节，这款三爪拉拔结构正是针对轴类零部件上套装的轴承、齿轮、皮带轮等过盈装配件的拆卸需求设计，完全适配常规设备维保场景下的手动拆卸作业，无需额外配套液压或气动动力源，单人即可完成操作。从功能实现逻辑来看，三根拉爪采用对称铰接布局，作业时可根据待拆卸零件的外径尺寸调整张开角度，勾住待拆零件的下端受力面，中心的顶杆对准轴端中心孔，通过横杆转动顶杆尾部的螺纹结构，逐步施加轴向顶推力，将过盈配合的零件从轴体上平稳拉出，整个施力过程沿轴的中心轴线方向，不会对轴件、待拆零件造成偏载损伤，避免传统撬棍、锤击拆卸带来的零件变形、轴面磕伤问题。设计过程中优先考虑了受力的均匀性，拉爪的钩部做了加厚处理，铰接点的位置经过受力校核，保证拉拔过程中拉爪不会出现脱钩、变形的情况，中心顶杆的头部做了锥形定位设计，既能精准对准轴端中心孔，也能在顶推过程中避免打滑偏移，配套的横杆穿入顶杆尾部的通孔，利用杠杆原理降低转动所需的操作力，普通操作人员无需大力度即可完成大过盈量零件的拆卸。从安装边界与尺寸适配来看，该结构的拉爪张开行程覆盖常规中小型设备的轴承、齿轮拆卸尺寸范围，顶杆的进给行程满足常规过盈配合长度的拆卸需求，整体结构紧凑，收纳后占用空间小，可放入常规机修工具箱内携带，适配车间现场、户外设备抢修等不同作业场景。结构上没有复杂的易损零件，所有铰接部位均采用销轴连接，磨损后可快速更换，日常维护仅需定期在螺纹部位涂抹润滑脂保证转动顺畅即可，拉爪的工作面做了圆角处理，避免勾住零件时对零件端面造成不必要的压痕损伤，相比两爪拉拔结构，三爪的对称布局受力更均匀，对于圆形零件的贴合度更好，不会出现拉拔过程中零件偏斜卡滞的问题，尤其适合对同轴度要求较高的精密零部件拆卸作业，能最大程度保护拆卸后零件的复用性，降低设备维保的配件损耗成本。
