16寸电风扇叶片注塑成型模具结构设计

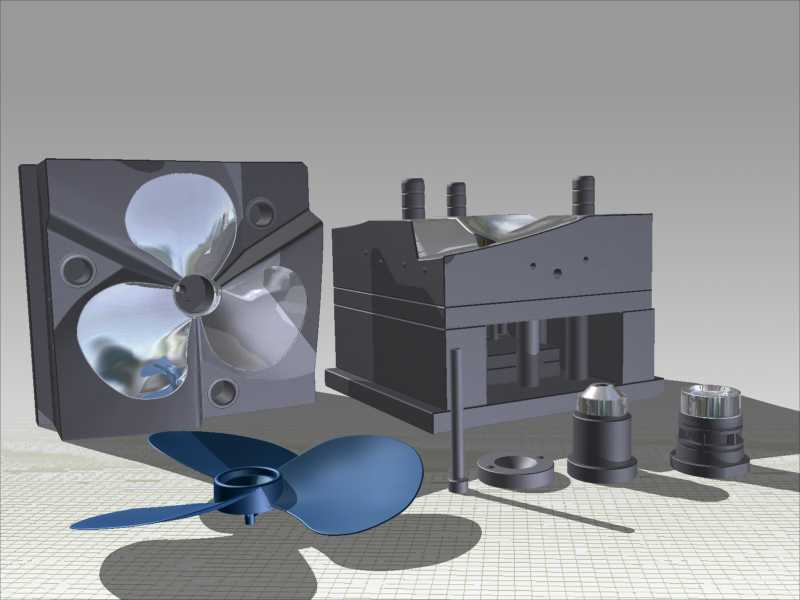

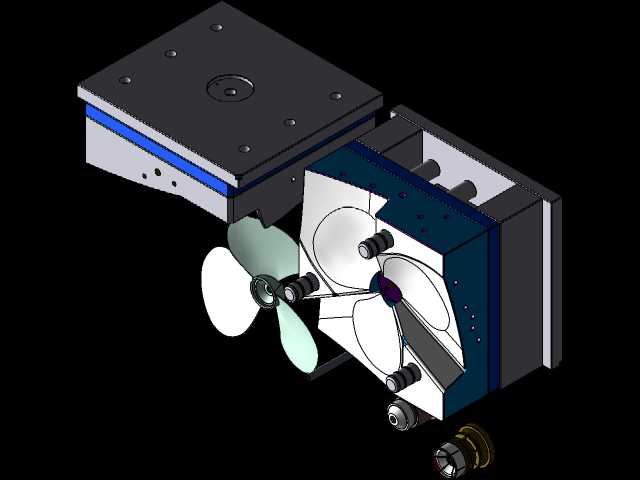

这套模具针对家用16寸落地扇、台扇通用的三叶塑料扇叶开发，核心应用场景为家电注塑生产车间的批量扇叶成型作业，适配卧式注塑机安装使用，可直接对接常规家电塑件生产线的成型工序，无需额外定制专用机台配件。扇叶作为风扇的核心送风部件，需要兼顾动平衡精度、曲面流线型与长期运转的抗形变能力，这套模具的设计完全围绕扇叶的功能需求展开：模腔部分严格复刻扇叶的三维扭曲曲面，每一片叶型的弧度、厚度渐变区间都经过流体力学适配，保证成型后的扇叶无需大量二次修形就能满足动平衡测试要求，减少后续校平衡的工序成本。模具采用一模一腔的结构布局，针对扇叶薄壁大曲面的成型特性，浇注系统设置在轮毂中心位置，熔融的塑料流体可以从中心向三个叶片均匀填充，避免叶片远端出现缺胶、熔接痕的问题，冷却水路沿着叶片曲面走向均匀排布，可实现均匀降温，减少扇叶成型后的翘曲变形，保证叶型尺寸的一致性。模具的导向机构采用高精度导柱导套配合，合模时可精准定位动定模的相对位置，避免模腔错位导致的扇叶偏心问题，顶出机构采用多顶杆均匀分布在轮毂与叶片根部的结构，顶出时受力均匀，不会顶伤扇叶表面，也不会导致叶片局部形变。整套模具的安装边界完全适配行业通用的注塑机拉杆间距、定位环尺寸与浇口套规格，模架采用标准模架改制，生产过程中易损件均可快速替换，日常维护便捷。成型后的扇叶可直接适配常规16寸风扇的电机轴安装位，轮毂处的安装孔位精度控制在合理公差范围内，装配时无需额外扩孔或打磨，叶片表面光滑无毛刺，运转时风噪更低，送风效率符合家用风扇的性能要求，可满足家电厂商大规模量产的品质与效率需求。
