烟灰缸注塑成型模具结构设计

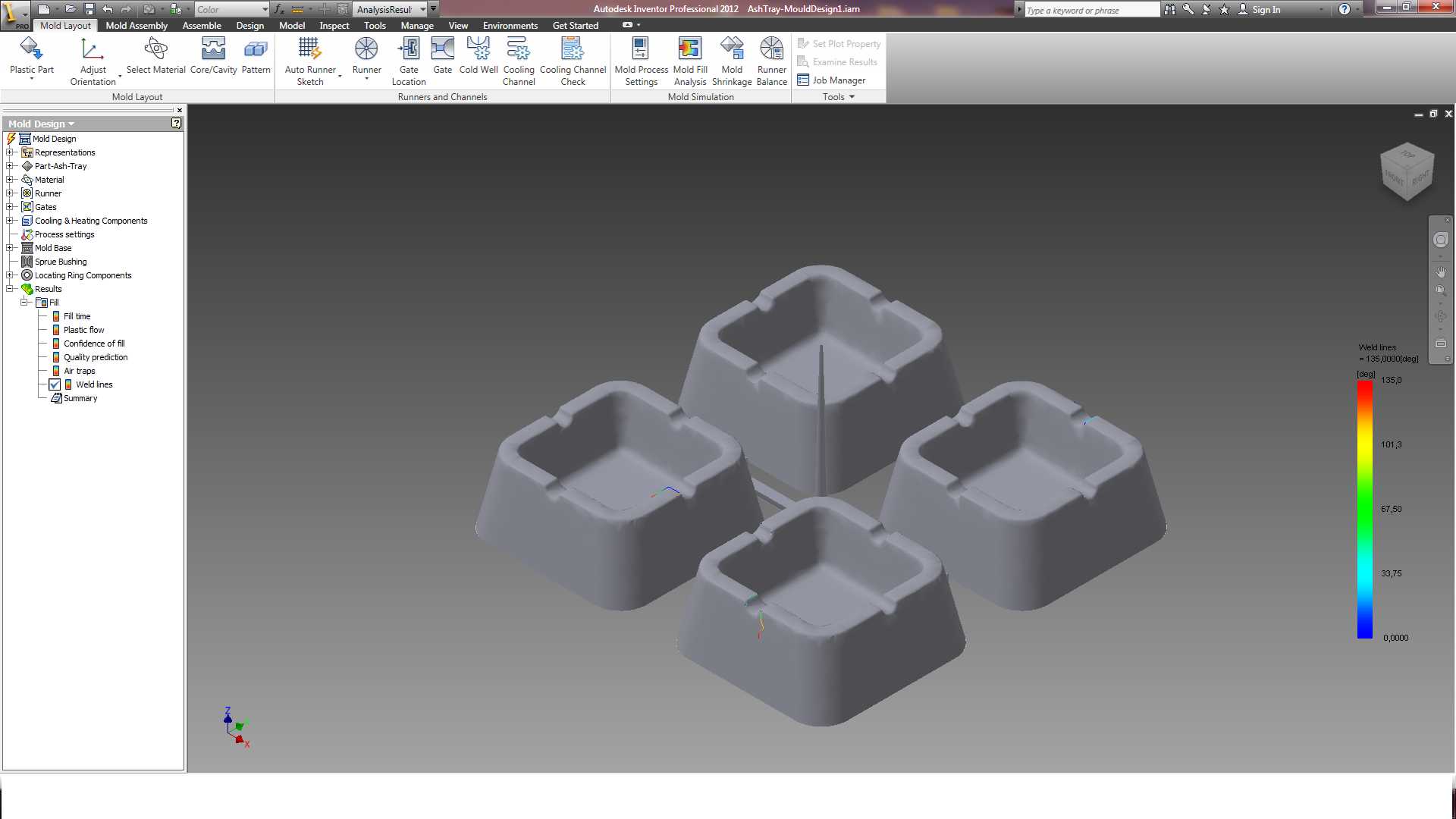

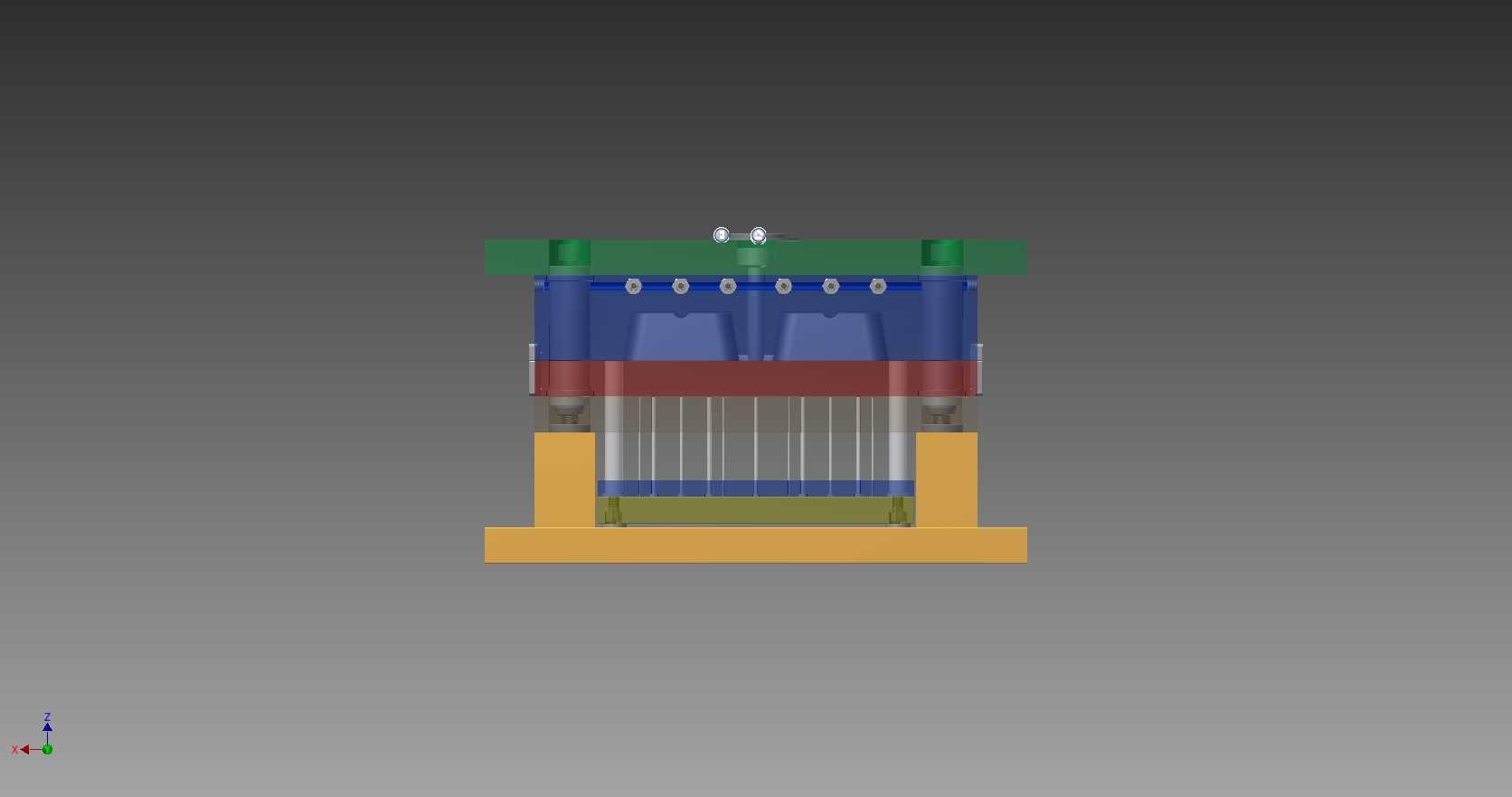

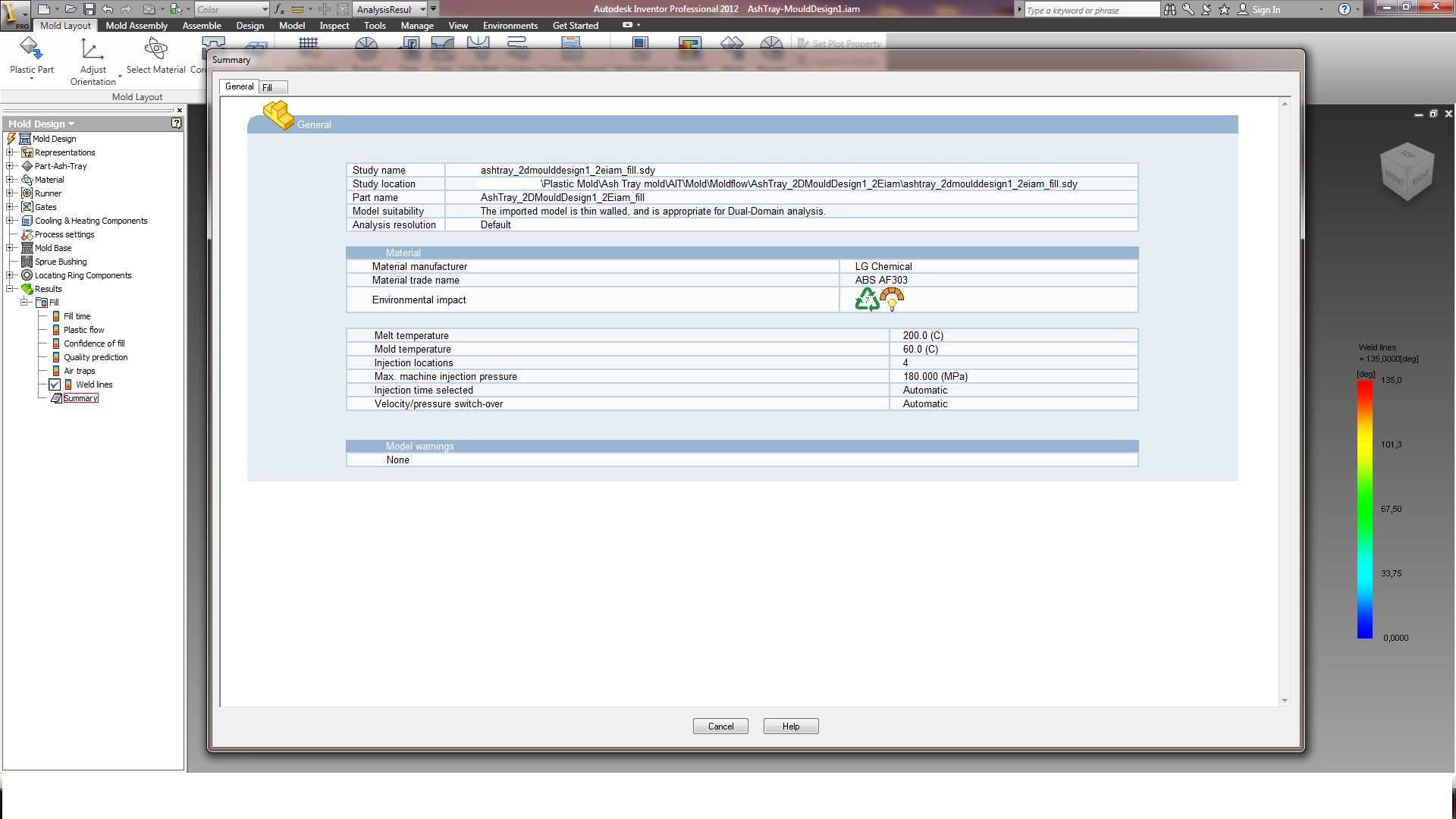

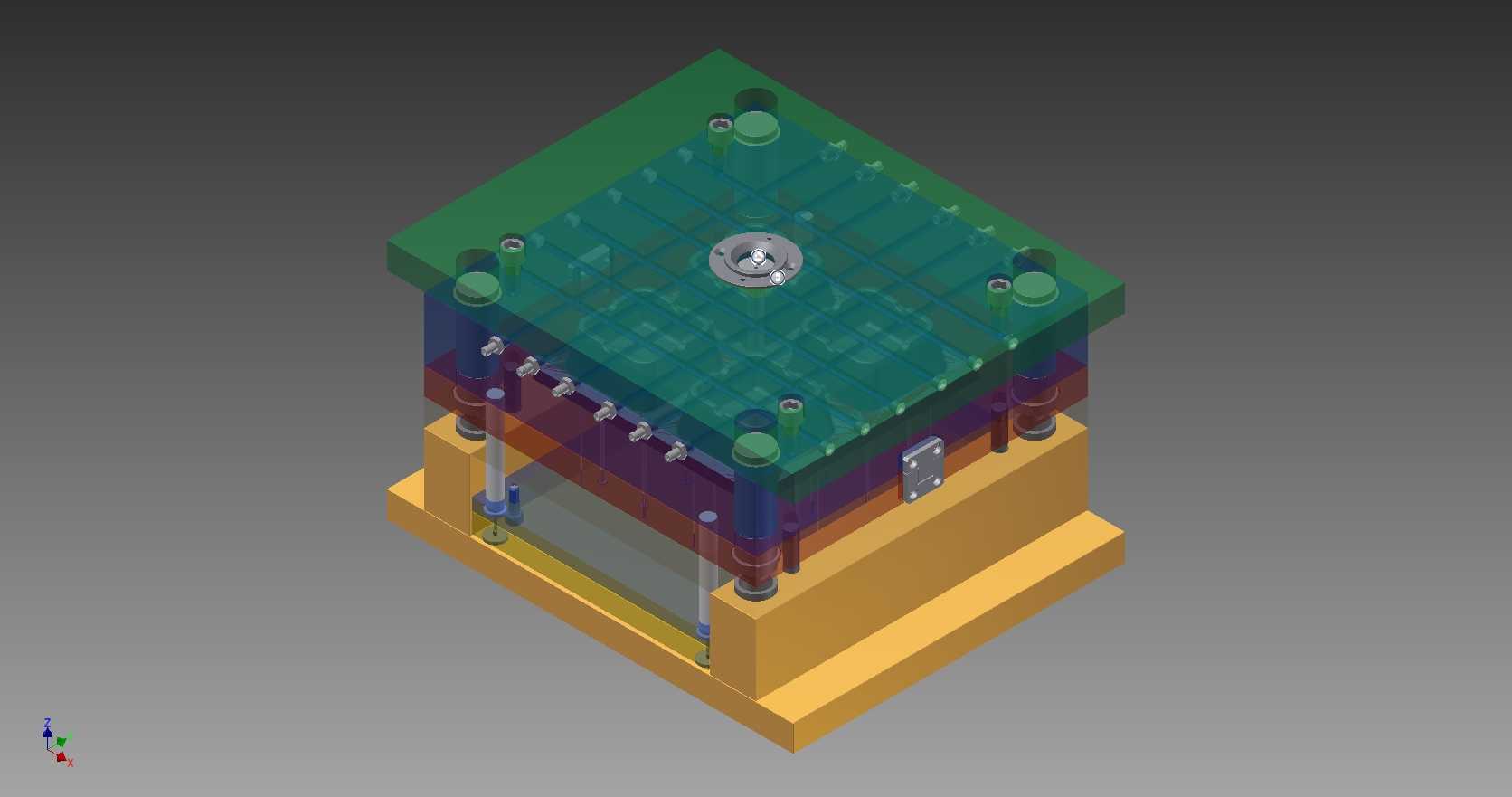

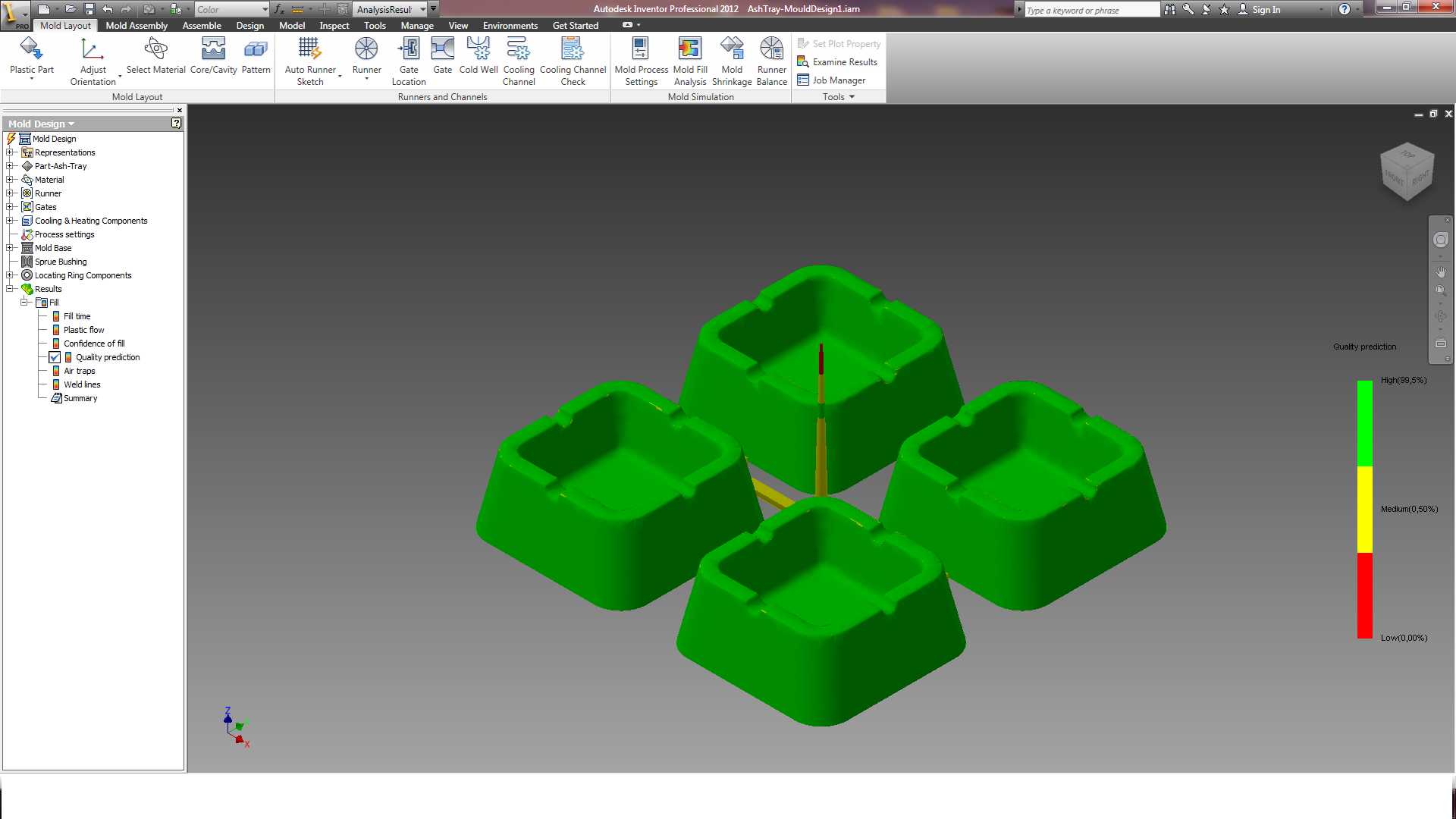

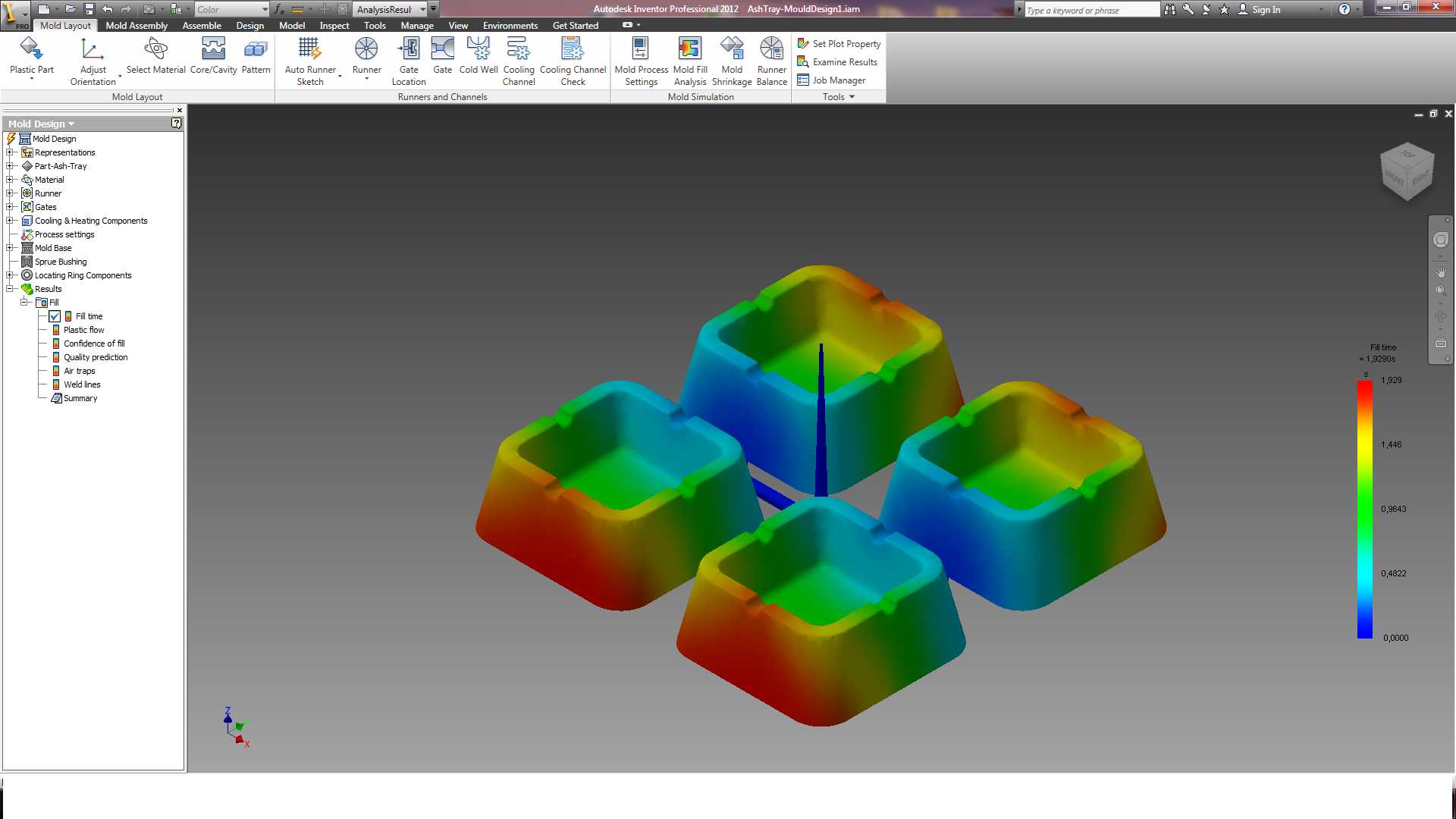

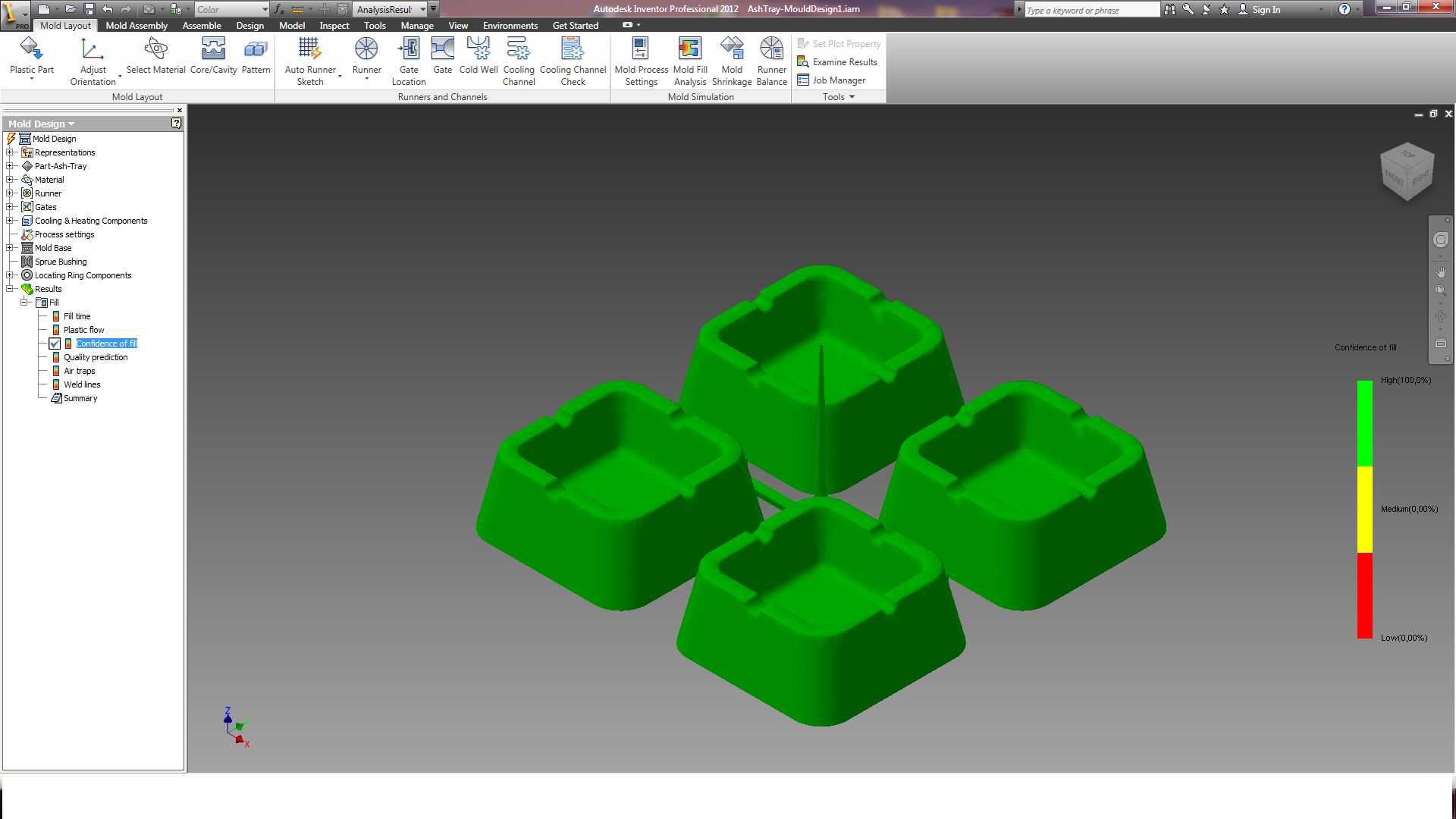

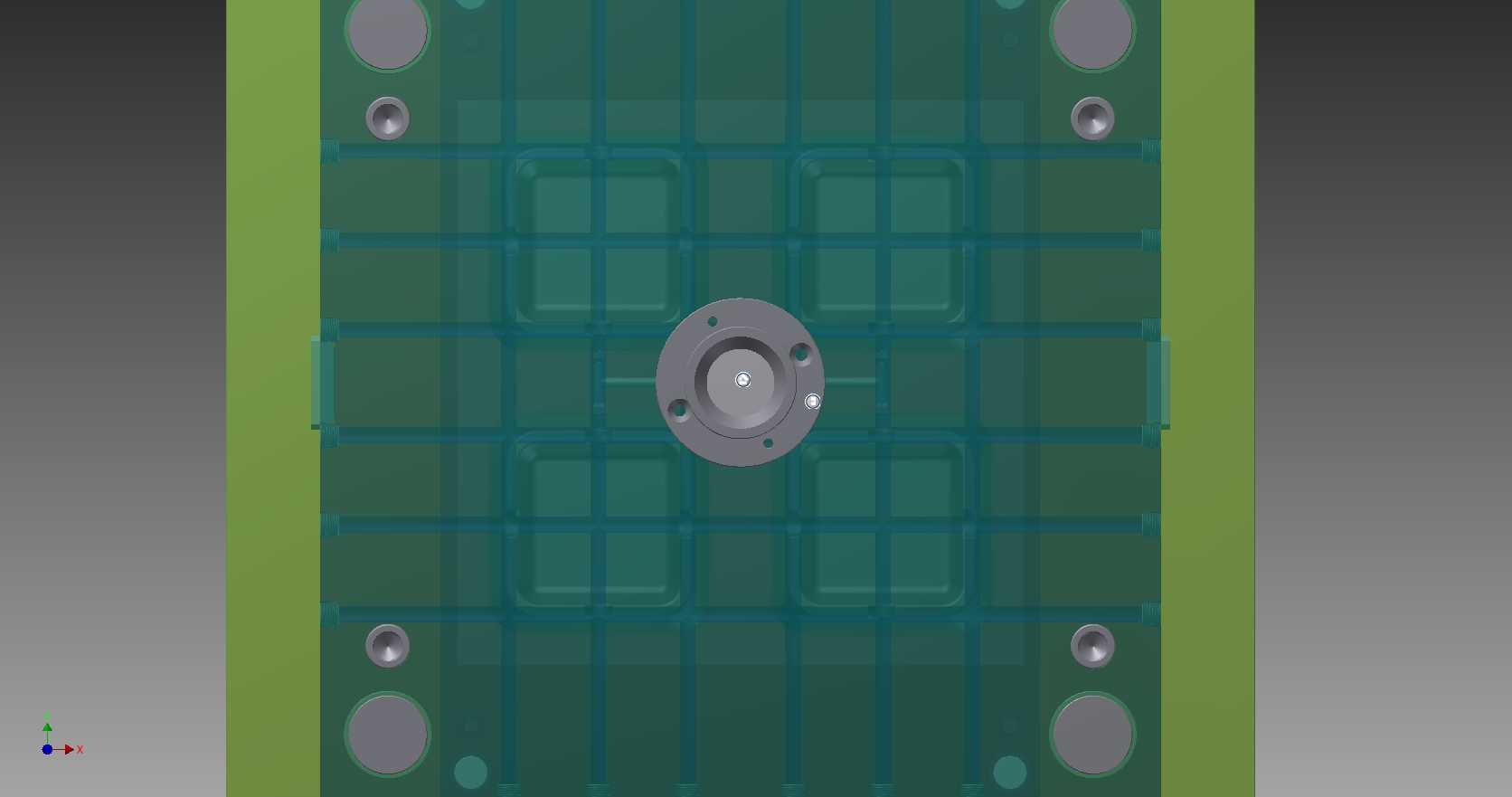

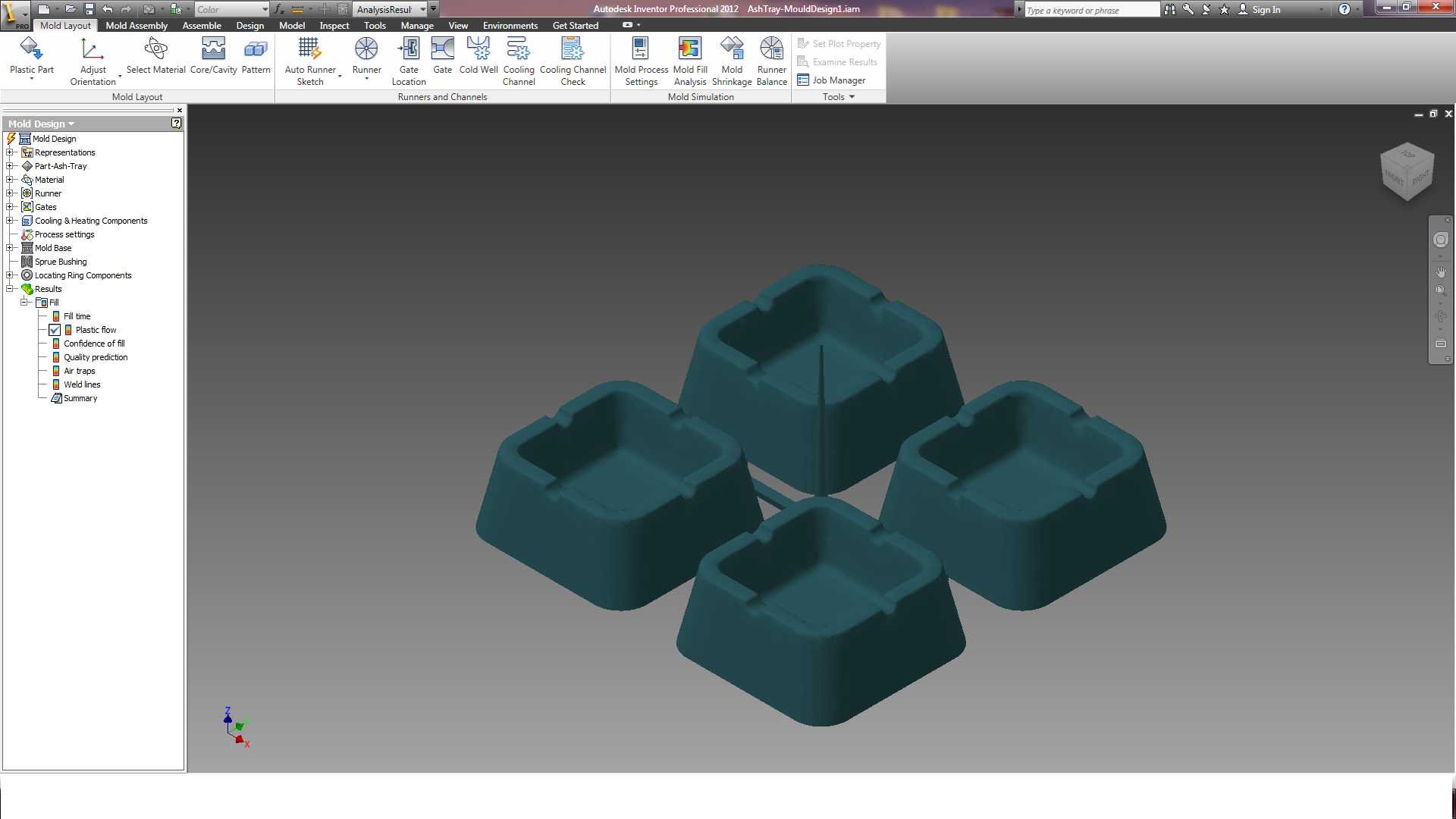

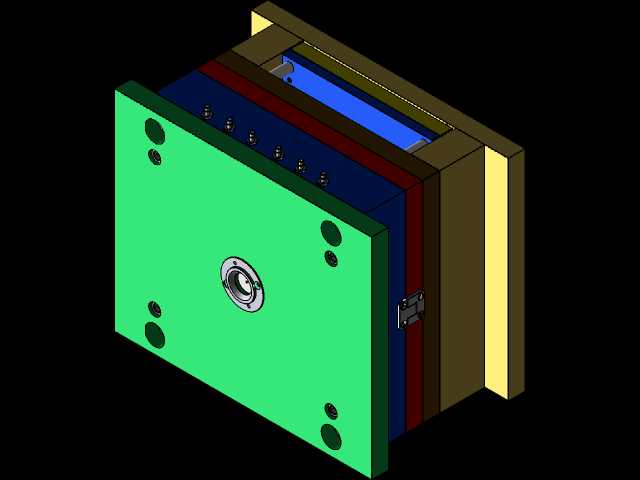

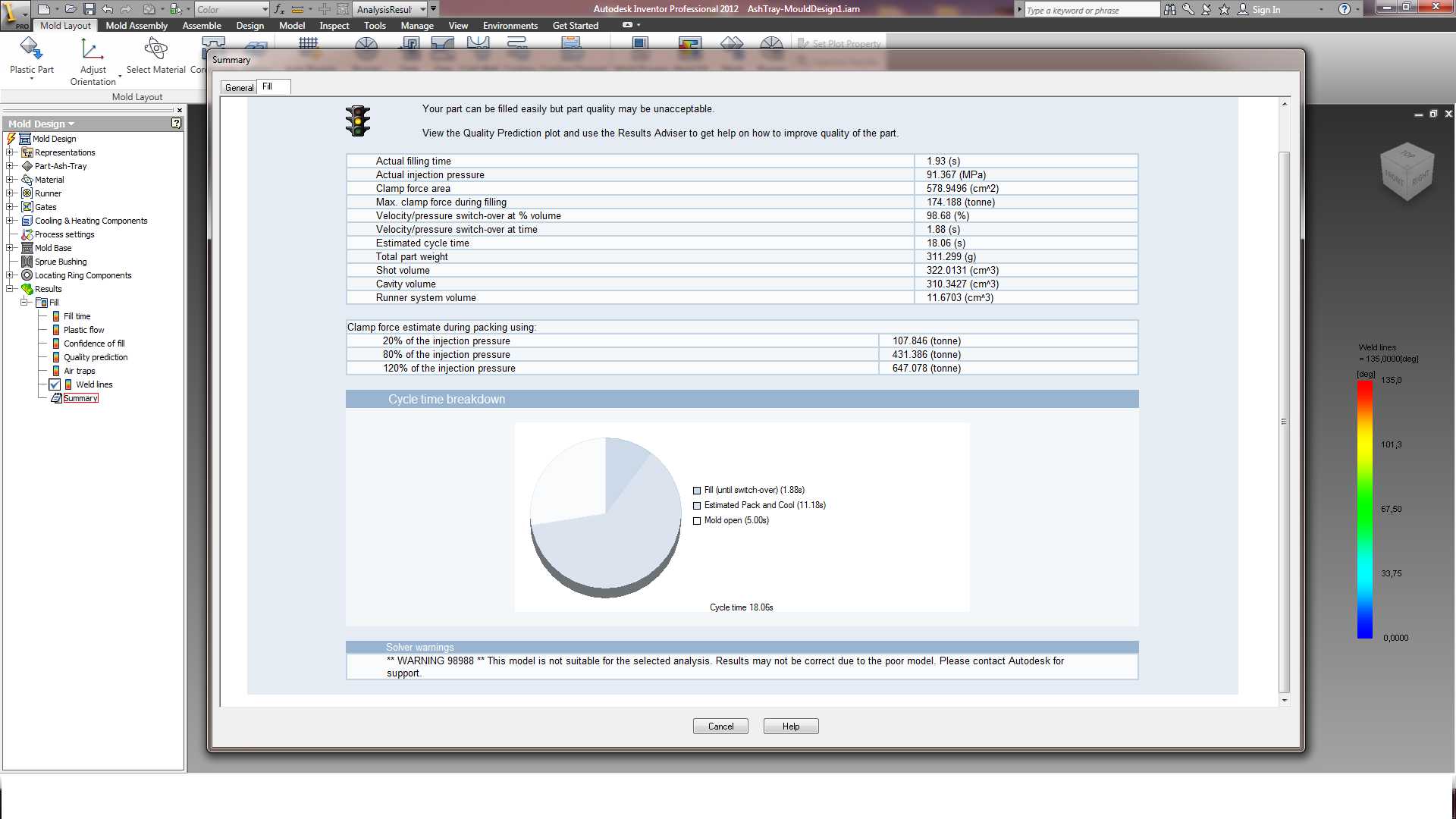

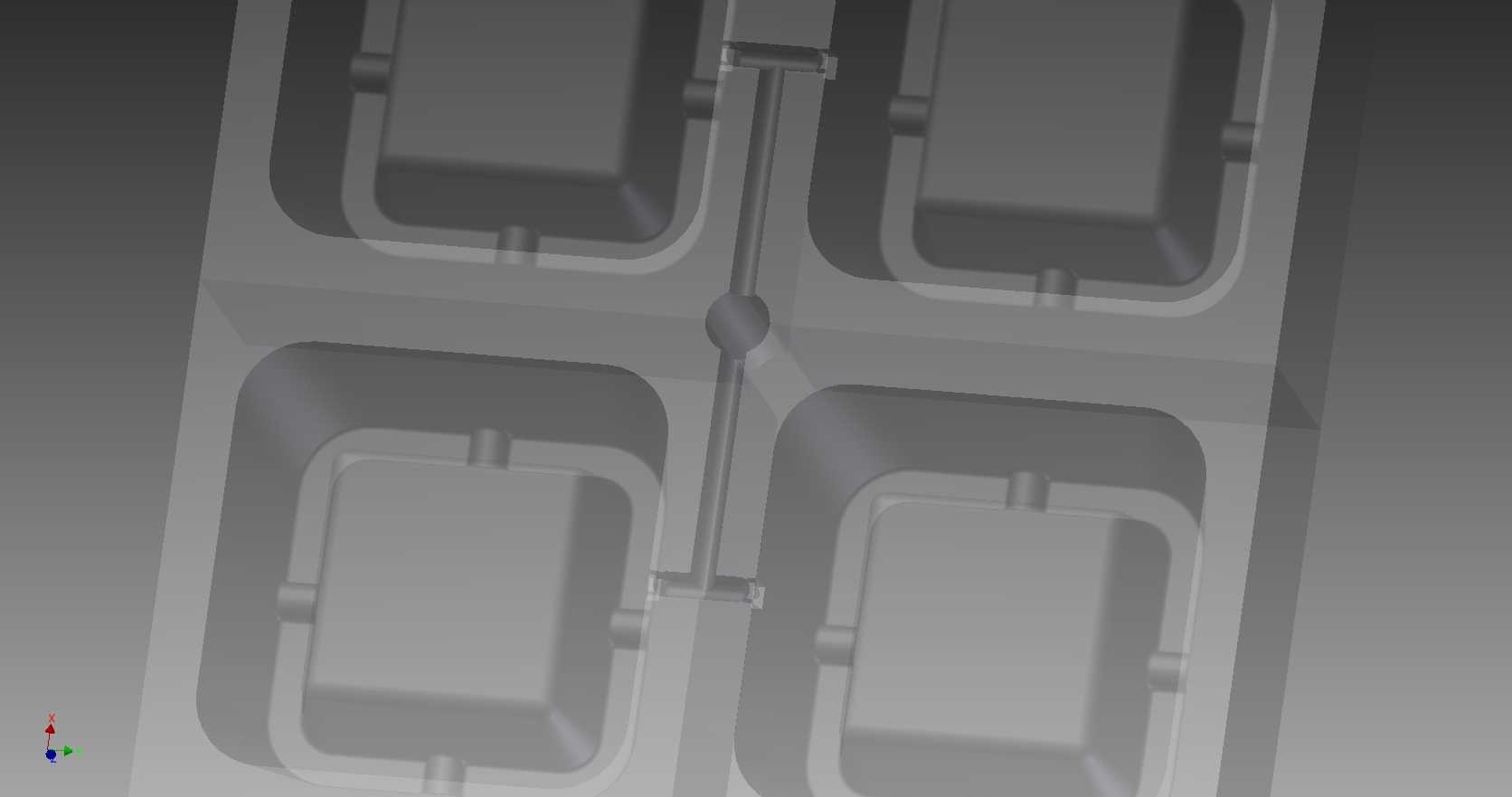

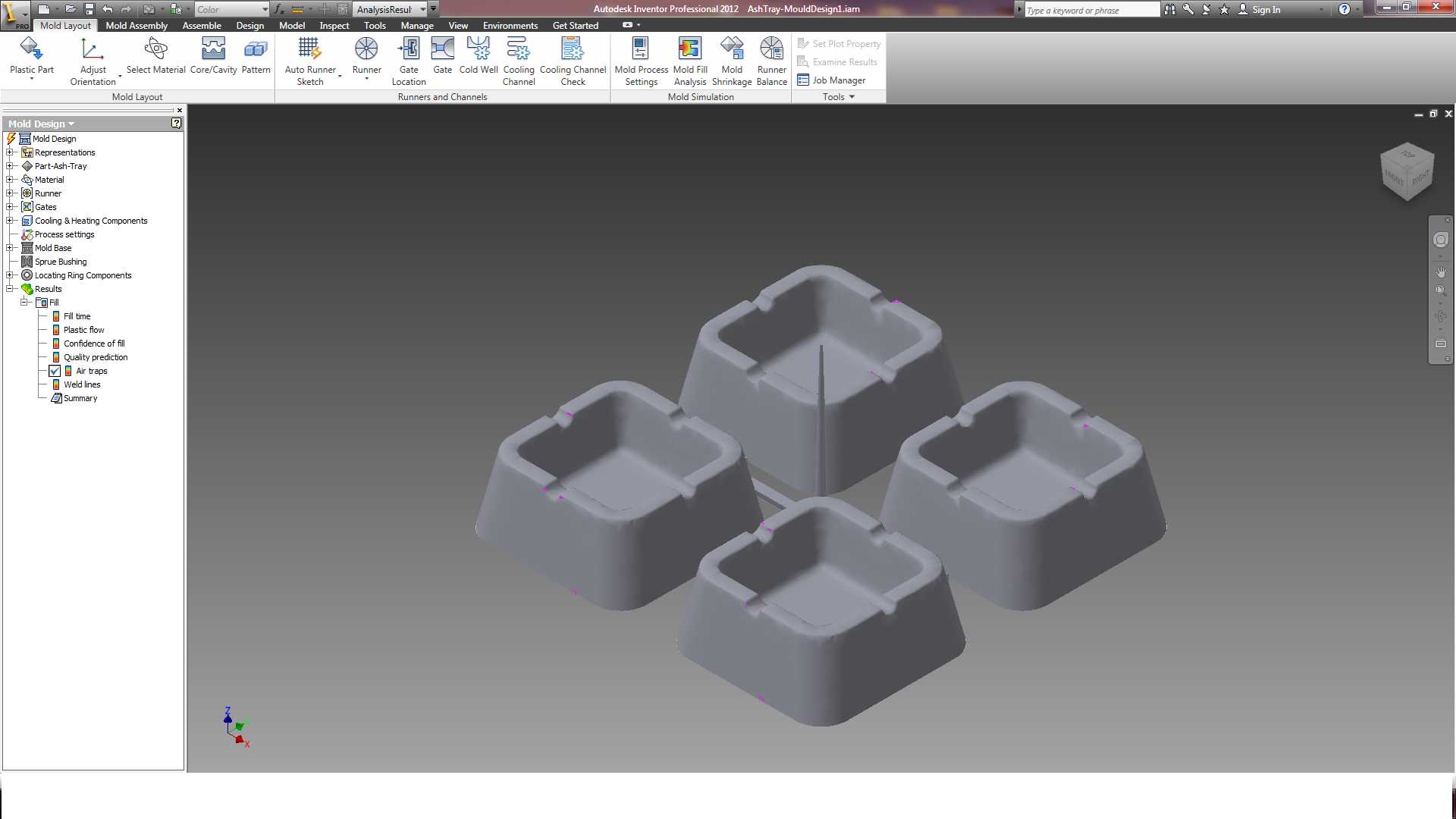

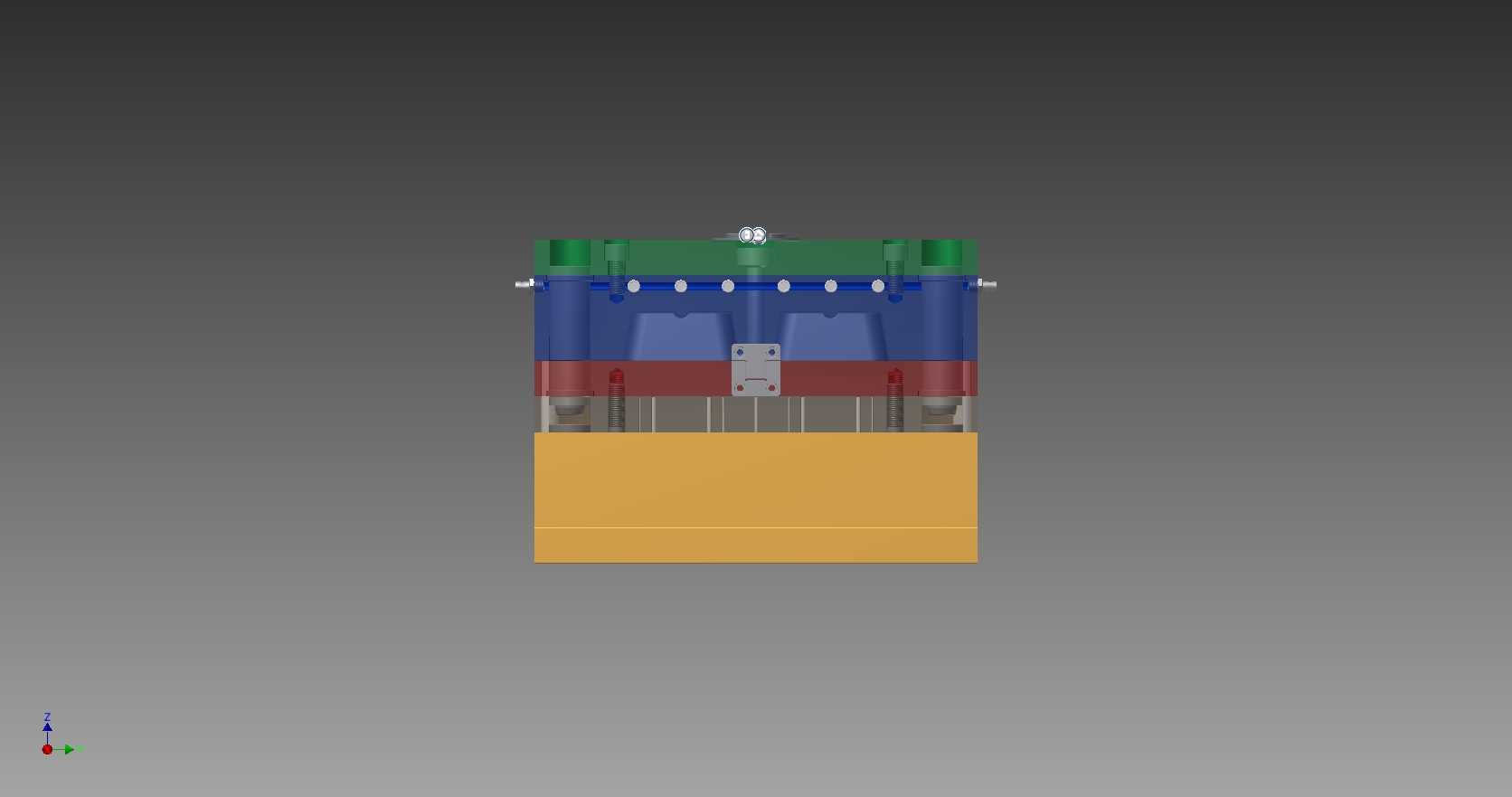

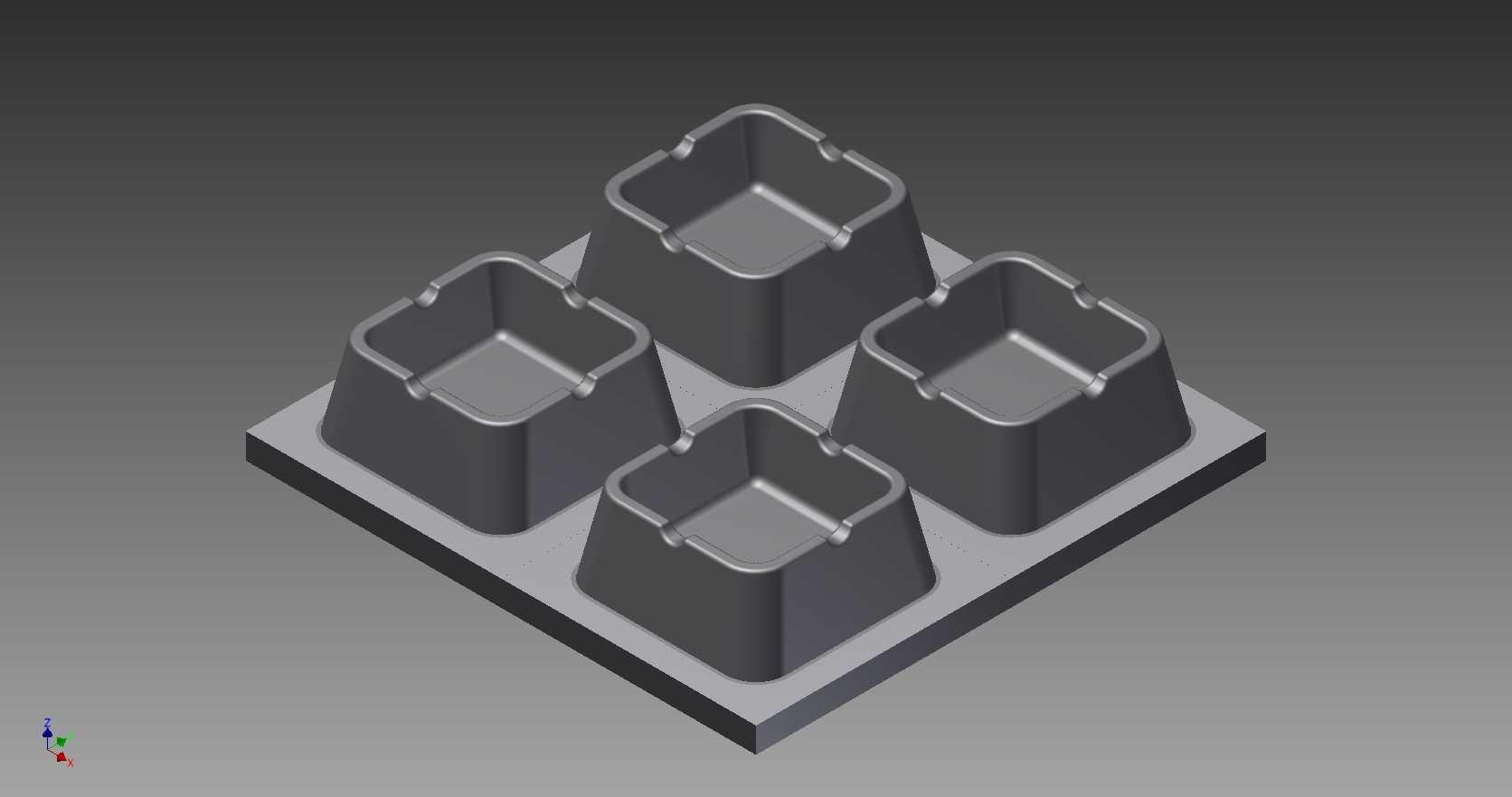

这套模具针对日常民用场景中常用的塑料烟灰缸制品开发，适配卧式注塑机安装使用，主要用于批量生产热塑性塑料材质的烟灰缸成品，产出的制品可广泛应用于家居、办公、餐饮、娱乐等各类公共及私人空间，作为承接烟灰、临时存放烟蒂的日常实用器具，制品本身需要具备表面光洁度高、边缘无毛刺、结构强度足够、耐轻微高温的特性，同时要兼顾日常使用中的易清洁需求。整套模具采用标准两板模结构布局，模架选用常用的龙记标准模架规格，整体安装尺寸适配市面上多数120吨-160吨锁模力的卧式注塑机，上下模座的安装孔位、定位圈尺寸、浇口套规格均符合通用注塑机的安装标准，无需额外改装即可直接上机调试生产。模具的分型面设置在烟灰缸制品的开口边缘位置，能够保证制品开模后顺利留于动模侧，方便后续顶出动作完成脱模。浇注系统采用中心直浇口设计，熔融塑料从模具中心位置直接注入型腔，能够保证熔体在型腔内的填充流动平衡，避免出现缺胶、困气、熔接痕明显等成型缺陷，同时浇口位置设置在烟灰缸底部中心，后续去除浇口的痕迹不会影响制品的外观面使用。冷却系统采用多层环绕式水路布局，分别在定模型腔板、动模型芯板内设置独立的循环冷却水道，水道距离型腔壁的距离保持均匀一致，能够保证模具在连续生产过程中温度分布均匀，有效缩短制品的冷却定型时间，提升整体生产效率，同时避免因冷却不均导致的制品翘曲、收缩凹陷等质量问题。顶出机构采用圆顶针搭配顶出板的结构，顶针位置均匀分布在烟灰缸制品的底部边缘以及加强筋位置，能够保证顶出力分布均匀，避免顶出过程中制品出现顶白、顶穿、变形等问题，同时顶针的排布避开了制品的外观面，不会在成品可见表面留下顶出痕迹。模具的导向系统采用标准导柱导套配合结构，四个角位的导柱设置有不同的直径规格，能够避免上下模装模时出现合模错位的问题，保证型腔与型芯的配合精度，确保生产出的烟灰缸制品壁厚均匀，尺寸精度符合设计要求。整套模具的排气结构开设在分型面的边缘位置，能够在熔体填充过程中顺利排出型腔内的空气，避免制品出现烧焦、气泡等缺陷，同时模具的各滑动配合部位都设置有润滑槽，能够保证连续生产过程中动作顺畅，减少卡滞、磨损等故障的发生。
