标准两板型塑料注射成型模具结构

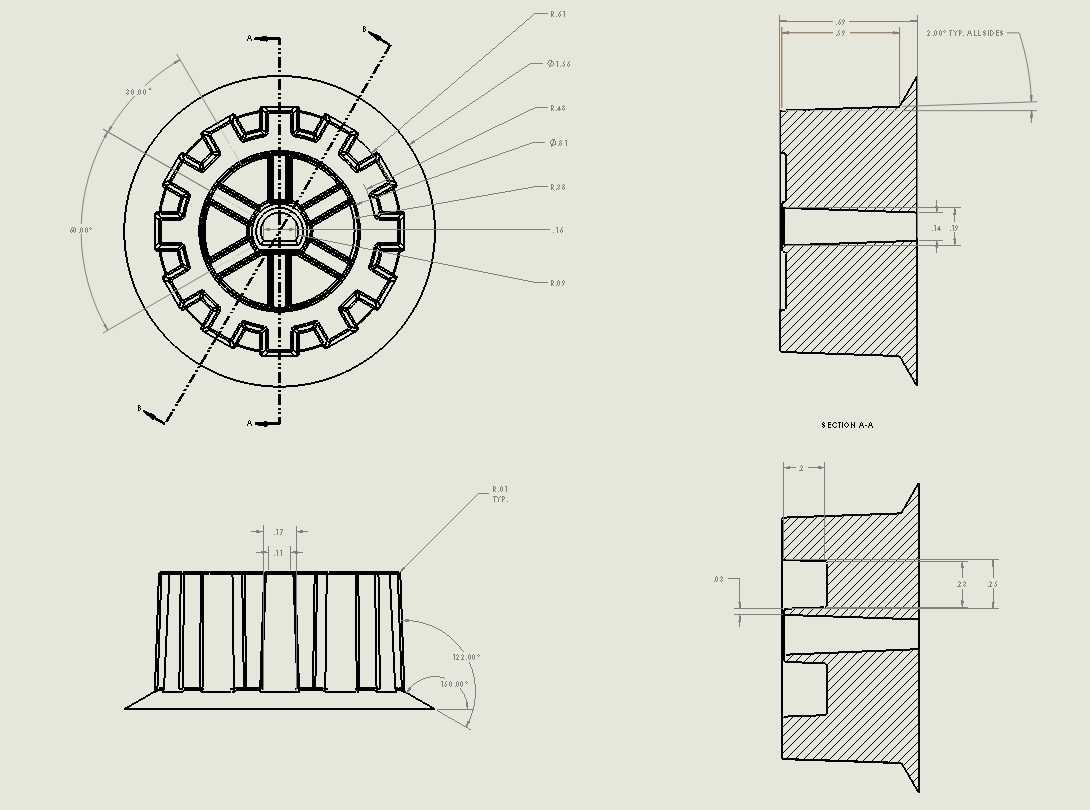

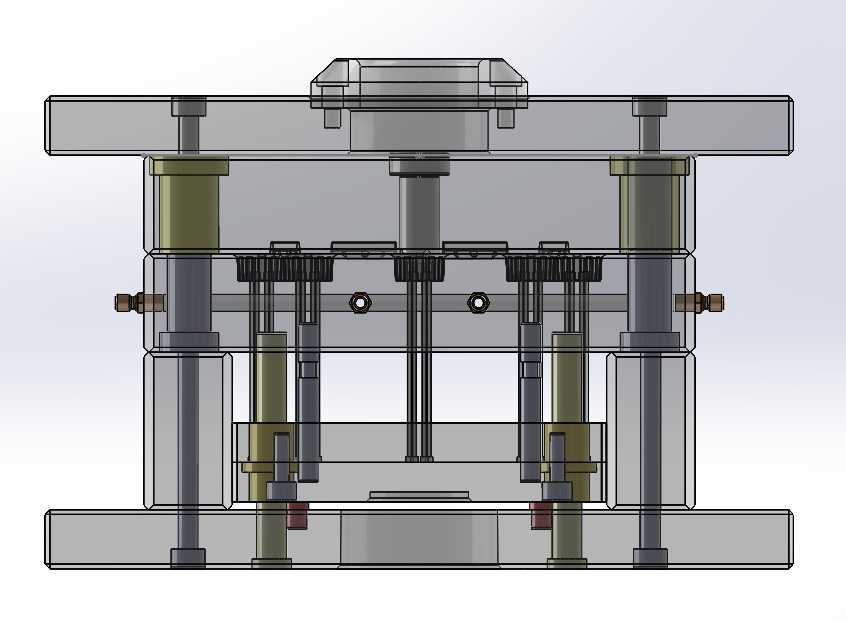

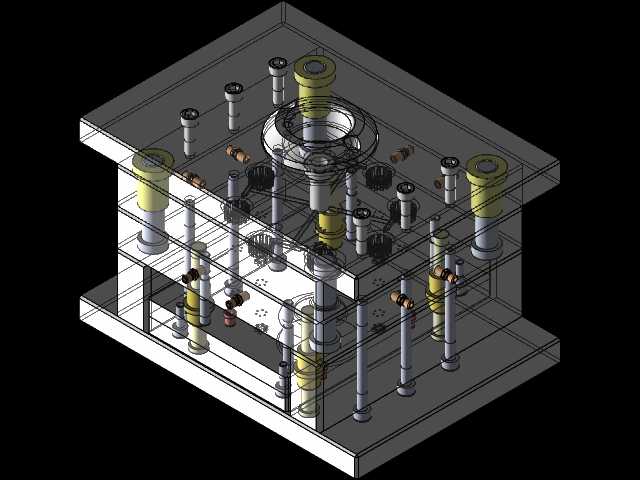

这套注射模是面向热塑性塑料批量成型加工设计的工装结构，主要应用于消费电子外壳、日用塑料配件、小型工业塑料构件的量产场景，适配卧式注塑机的安装规格，可完成从熔融塑料充模到冷却定型、顶出取件的全流程成型作业。整套模具采用经典两板模直浇口结构布局，从上至下依次排布定模座板、定模板、动模板、动模垫板、顶出机构安装板、动模座板，导柱导套沿模架四角对称布置，合模时可实现定动模的精准对位，避免成型过程中出现型腔错位导致的产品飞边、尺寸超差问题。成型部分的型腔与型芯采用镶嵌式安装结构，可根据不同产品的结构需求快速更换成型镶件，无需整体更换模架，有效降低多品类小批量生产的工装投入成本。浇注系统采用直浇口对接主流道衬套，熔融塑料从注塑机喷嘴注入后可沿分流道均匀分配至各个型腔，流道截面采用圆形设计，可最大程度减少塑料熔体的压力损失与温度流失，保证各型腔填充一致性。冷却回路采用直通式水路沿型腔、型芯周边环绕布置，可接入恒温冷却水实现模温的精准调控，避免塑料件冷却不均导致的翘曲变形、缩痕缺陷，缩短单模成型周期。顶出机构采用圆推杆均匀排布在产品受力均匀的非外观面位置，顶出动作依靠注塑机的顶杆推动推板同步带动所有推杆动作，可保证产品顶出时受力均衡，避免顶白、顶穿等不良问题，复位杆沿顶出板四角布置，合模时可带动顶出机构精准复位，避免合模过程中推杆与型腔发生碰撞损坏。整套模架的安装边界完全符合行业通用注塑机的装模尺寸规范，上下安装平面的平行度、导柱导套的同轴度均满足量产工装的精度要求，可直接适配常规规格的卧式注塑机投入生产使用，结构设计兼顾了量产稳定性与维护便捷性，日常生产中仅需定期对导柱、复位杆等运动部件加注润滑脂即可保证长期稳定运行。
