大功率贴片式1W电源LED灯珠结构设计

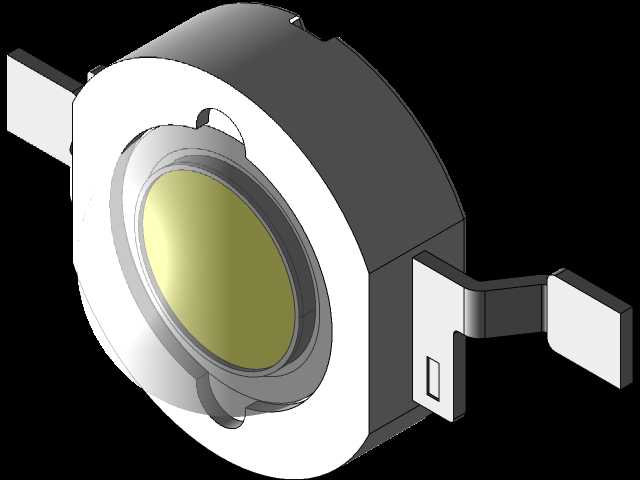

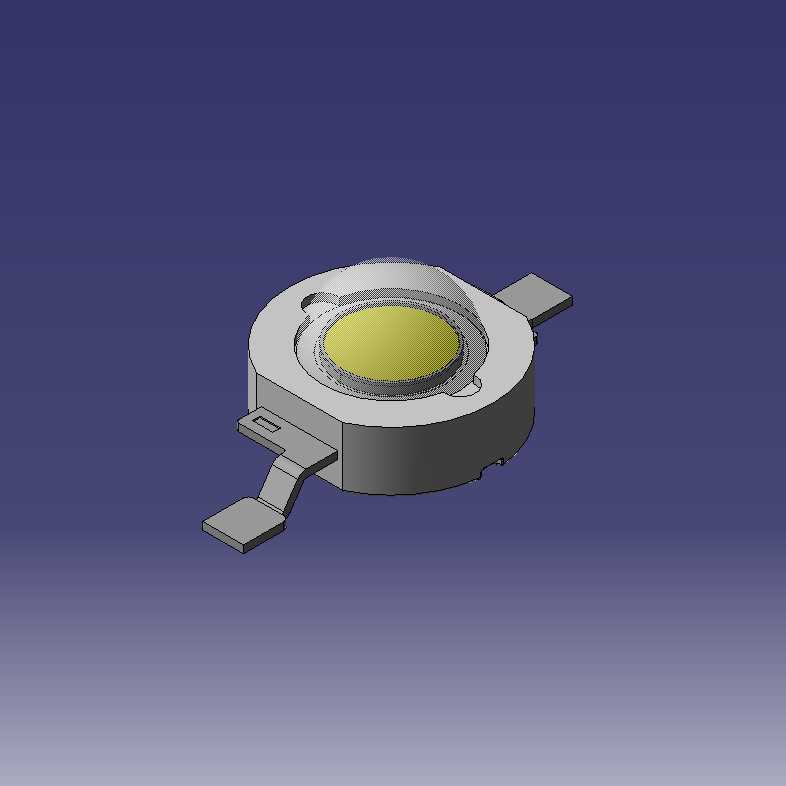

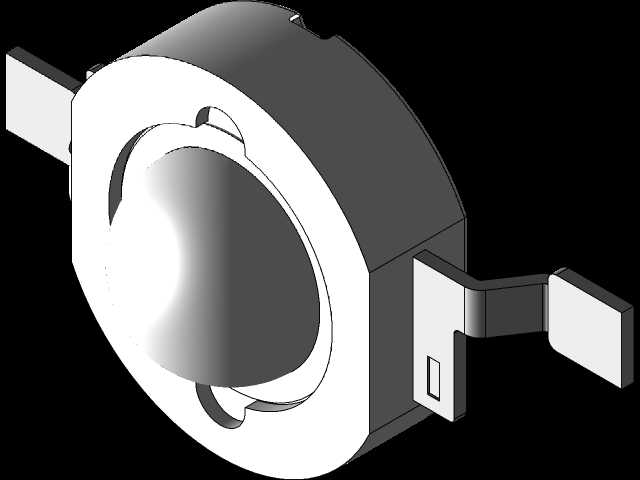

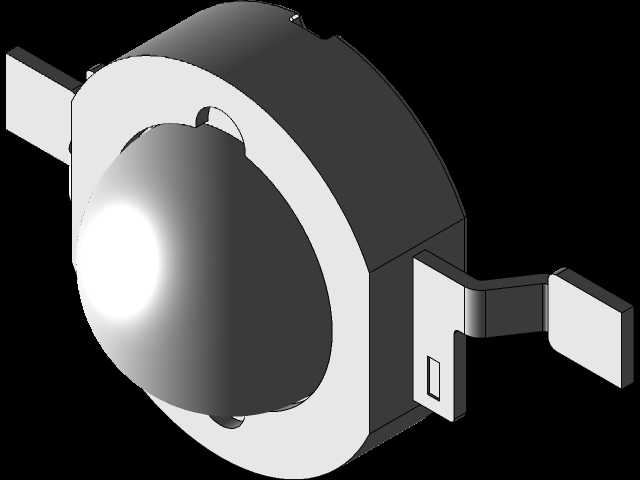

这款1W功率的贴片式LED光源，是面向工业电源设备、消费类电子产品、户外照明模组等场景开发的核心发光元件，主要承担设备运行状态指示、局部辅助照明、低功率区域补光等实际功能，在开关电源、工控终端、小型照明灯具、车载指示模块等产品中应用广泛。从结构设计来看，该款灯珠采用带定位孔的圆形金属基座作为散热载体，基座两侧延伸出扁平式焊接引脚，既可以通过回流焊工艺直接贴合在PCB板的焊盘上完成电气连接，也能借助引脚的结构强度提升焊接后的抗拉扯能力，避免设备运输或使用过程中受震动出现引脚脱焊的问题。基座中心的发光区域采用半球形光学透镜封装，透镜弧度经过精准调校，能够将内部芯片发出的光线按照预设的出光角度向外投射，减少光线在封装内部的漫反射损耗，提升出光效率的同时，也能让光线覆盖范围更贴合实际使用需求。设计过程中重点考量了散热与安装的边界适配，金属基座的厚度与直径尺寸经过多轮优化，既保证1W功率下芯片产生的热量能够快速通过基座传导到PCB的散热铜箔上，避免长期高温工作加速芯片光衰，也控制了整体的外形尺寸，让灯珠能够适配多数紧凑空间的安装需求，基座上预留的定位孔可以配合生产过程中的治具完成精准对位，提升批量组装时的贴片精度，降低生产环节的不良率。两侧引脚的宽度与间距符合常规贴片元件的焊接规范，不需要额外定制特殊的钢网即可完成批量焊接，能够适配多数电子加工厂的现有生产工艺，降低客户的生产适配成本。整体结构没有多余的冗余设计，所有外形特征都围绕散热效率、安装便捷性、光学性能三个核心维度展开，既满足工业场景下长期稳定工作的可靠性要求，也兼顾了批量生产的工艺可行性，能够适配不同领域客户对小功率高亮度光源的使用需求。
