六针卧式直插式滑动开关结构设计

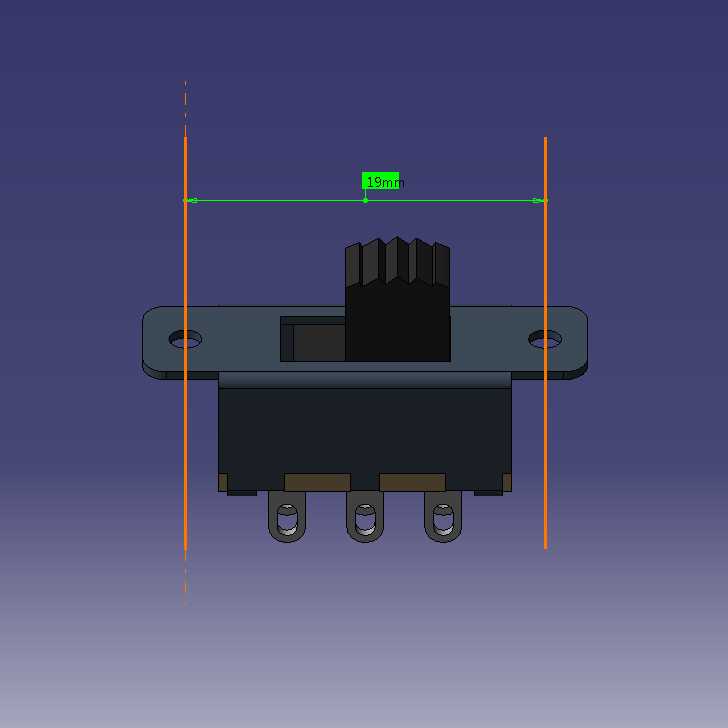

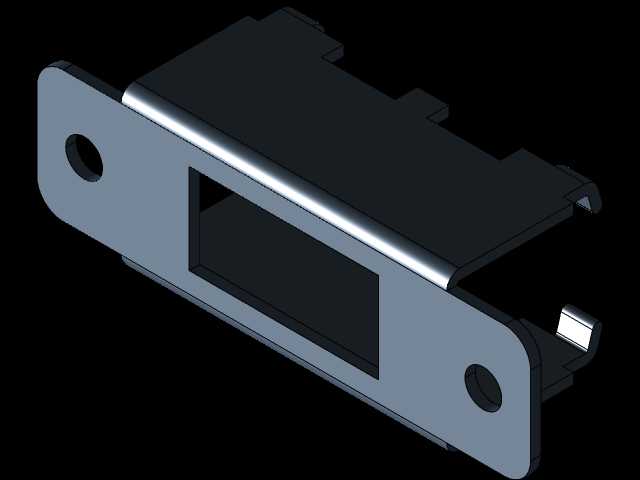

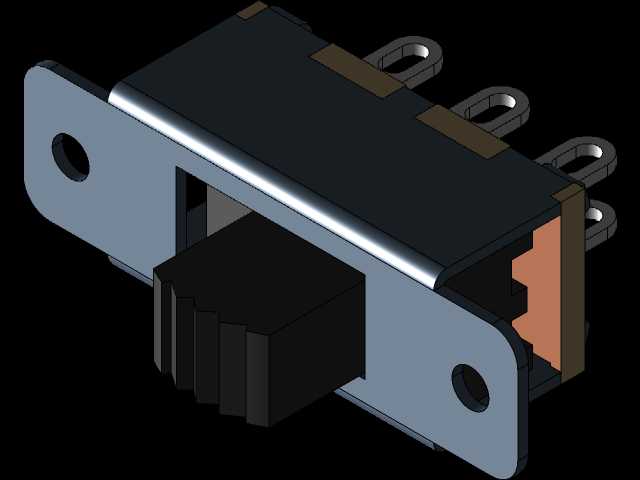

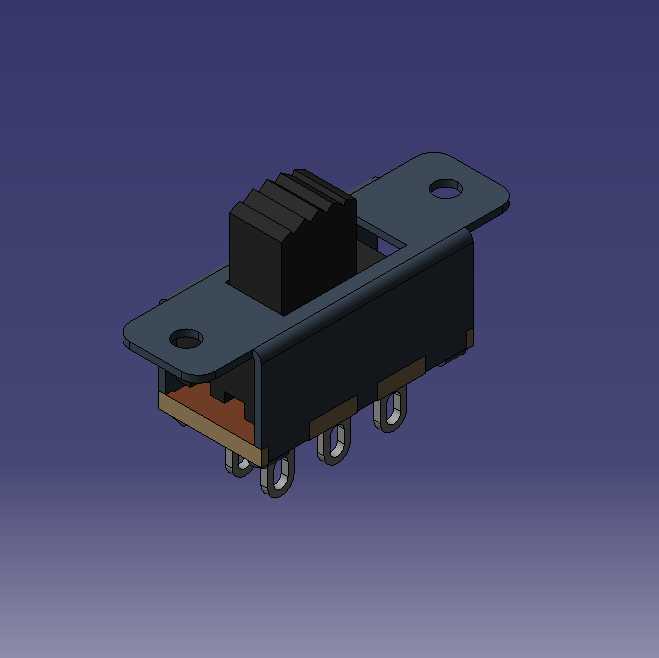

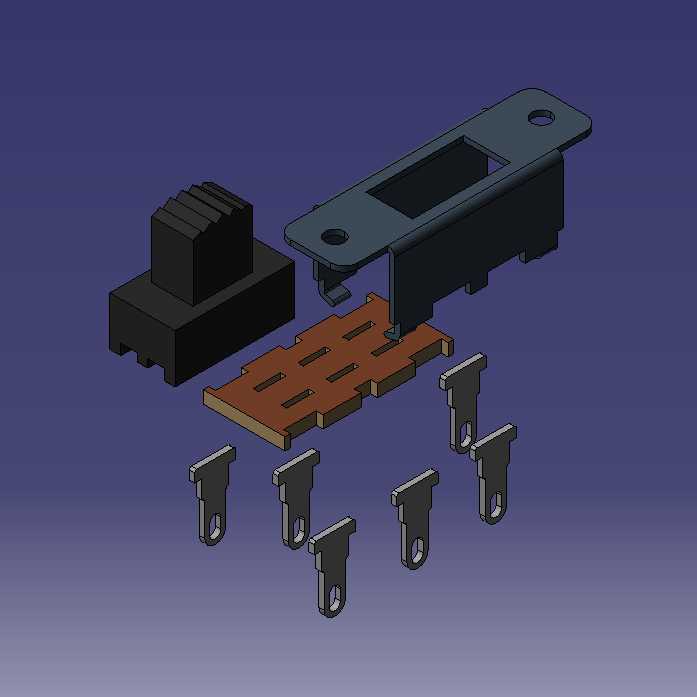

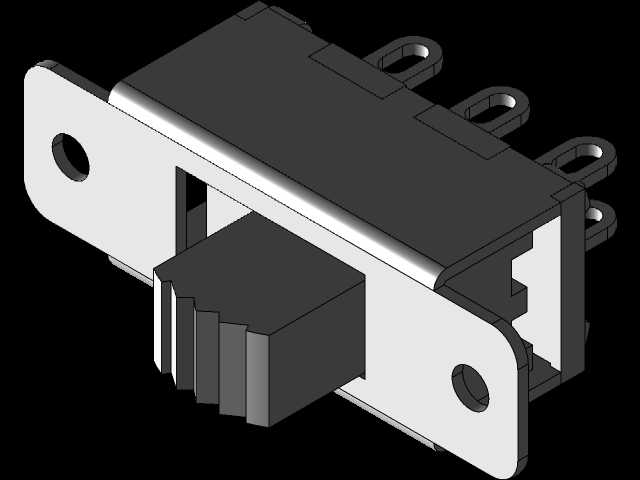

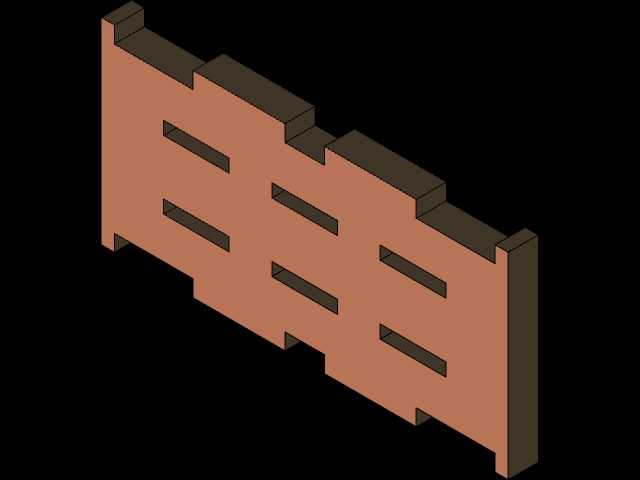

这款六针滑动开关是面向消费电子、小型工控设备、小家电类产品开发的电路通断切换元件，主要应用在需要手动切换电路通路、调整设备工作档位的场景中，比如小型手持设备的电源通断控制、音频设备的声道切换、小型家电的功能档位切换、工控传感模块的信号通路选择等场景，能够在紧凑的设备内部空间里完成稳定的电路切换操作，无需额外配置复杂的电控切换结构，大幅降低小型设备的电路控制成本。从实际用途来看，这类滑动开关属于低电压小电流场景下的手动控制元件，通过拨块的水平滑动带动内部动触片与不同静触点接触，实现不同电路通路的导通与断开，相比轻触按键具备档位保持能力，切换后无需持续施加外力即可维持当前通路状态，适合需要长期保持固定工作档位的设备使用。产品功能特性上，这款六针滑动开关采用卧式直插的安装结构，六根引脚分为两组对应两个独立的切换回路，可同时控制两路电路的通断状态，开关本体带有两个带安装孔的固定翼，能够在焊接到PCB板后额外通过螺丝或者热熔柱完成二次固定，避免设备受振动时开关出现松脱移位，拨块表面做了多道防滑凹槽设计，增大手指拨动时的摩擦力，即便在狭小的设备外壳开孔内也能顺畅完成档位切换操作。设计思路上，这款开关充分考虑了小型电子设备的内部空间限制，整体采用扁平化的卧式布局，将触点结构、滑动腔体、引脚焊接端全部整合在狭长的本体内部，尽可能压缩垂直方向的占用高度，适配薄型化设备的内部堆叠要求；内部触点采用弹性铜质材料，表面做镀层处理降低接触电阻，滑动行程控制在合理范围内，既保证切换时的清晰档位手感，又避免行程过长占用过多PCB板的横向布线空间。外形尺寸与安装边界方面，开关本体整体为狭长矩形结构，两侧固定翼的安装孔中心距经过标准化设计，匹配行业通用的PCB开孔规范，六根直插引脚的间距符合常规2.54mm网格布线标准，能够直接适配通用PCB板的孔位设计，无需额外定制特殊孔位；安装时仅需要在设备外壳上预留对应拨块尺寸的滑动开孔，开关本体焊接到PCB板后，拨块刚好从外壳开孔处露出，固定翼的安装孔可与PCB板上的定位柱配合，焊接前即可完成预固定，提升生产组装时的效率，同时开关底部与PCB板表面预留有足够的安全间隙，避免焊接时焊锡溢出造成相邻引脚短路，也能减少设备运行时引脚受到的应力拉扯，提升长期使用的可靠性。
