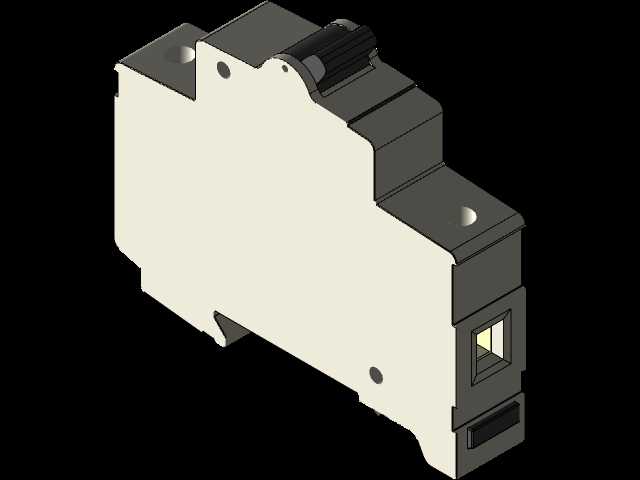

ABB微型断路器S201U-K15结构设计

这款微型断路器是低压配电系统末端的核心保护元件，广泛应用于民用住宅配电、商业楼宇终端回路、工业控制柜内支路保护、小型设备供电前端防护等场景，能够在回路出现过载、短路故障时快速切断电源，避免线路过热起火、用电设备烧毁等安全事故，同时也可作为回路的手动分断开关使用，方便日常检修时隔离带电部分。从功能特性来看，该款断路器采用单极结构设计，可对单相交流回路的相线进行通断与保护，K型脱扣特性能够适配带有一定冲击电流的负载，比如小型电机、感性照明回路等，既可以躲过负载启动时的短时冲击电流避免误跳闸，又能在故障电流达到阈值时快速动作，短路分断能力满足终端配电的常规防护需求，操作手柄的位置能够清晰指示触头分合状态，方便运维人员快速判断回路通断情况。在设计思路上，整体采用模块化的紧凑结构，外壳采用高阻燃、耐冲击的工程塑料材质，既能够保证内部带电部件的绝缘防护，又可以在分断短路电流时承受内部电弧的冲击，避免外壳破裂引发安全隐患；内部的灭弧室采用栅片式结构，能够快速切割、冷却分断时产生的电弧，在极短时间内熄灭电弧，提升分断可靠性；操作机构采用速通速断结构，能够避免人工操作时手柄停留位置不当导致的触头缓慢分合，减少电弧对触头的烧蚀，延长产品使用寿命。从外形尺寸与安装边界来看，该款断路器采用标准导轨安装结构，整体宽度符合单极微型断路器的通用模数尺寸，能够直接卡装在标准35mm电气安装导轨上，无需额外的安装固定件，多个同规格断路器并排安装时可以紧密拼接，最大化利用配电箱内的安装空间；进出线端的接线端子采用压线式结构，能够适配常规截面积的铜导线，端子的压线范围覆盖终端回路常用的导线规格，接线操作便捷，同时端子处设计有防触电防护结构，避免接线时误触带电部件；整体的高度与深度尺寸适配市面上绝大多数常规终端配电箱的安装空间，安装后不会出现箱门无法闭合的问题，同系列不同电流等级的产品安装尺寸完全一致，后期更换维护时无需调整安装位置与接线长度，能够直接替换使用。
