采矿作业用Minquip爪形联轴器结构

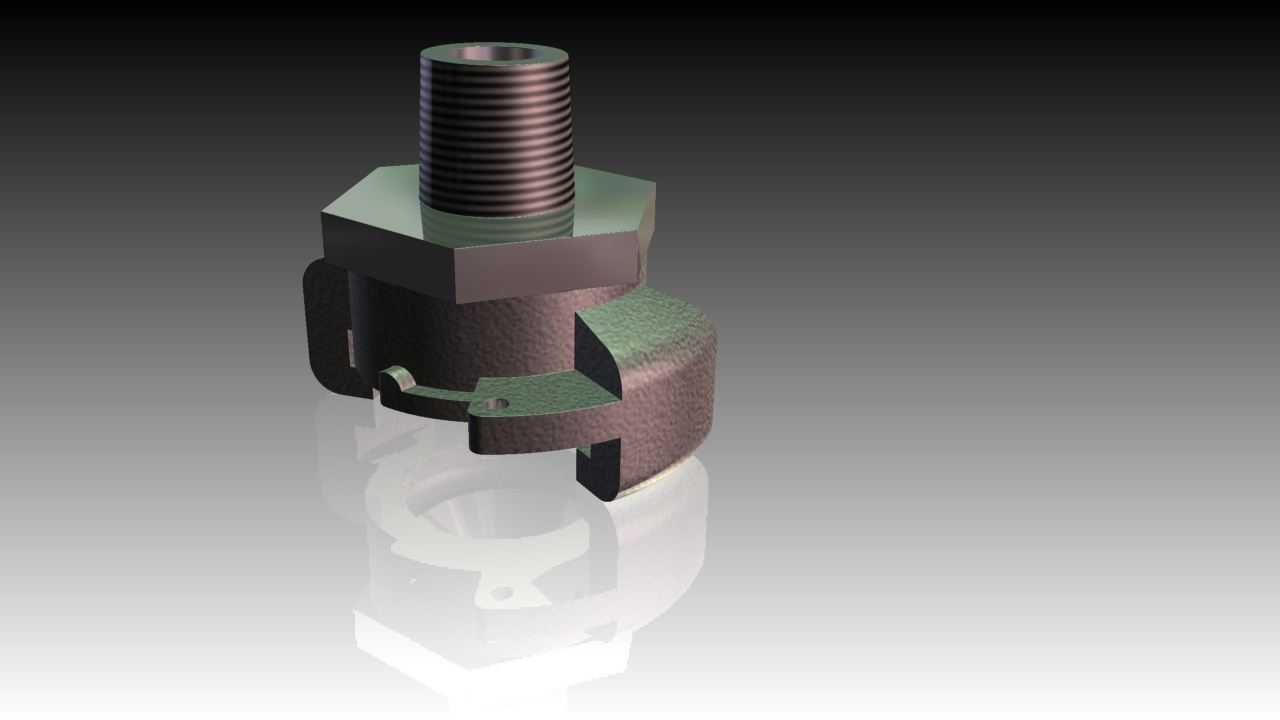

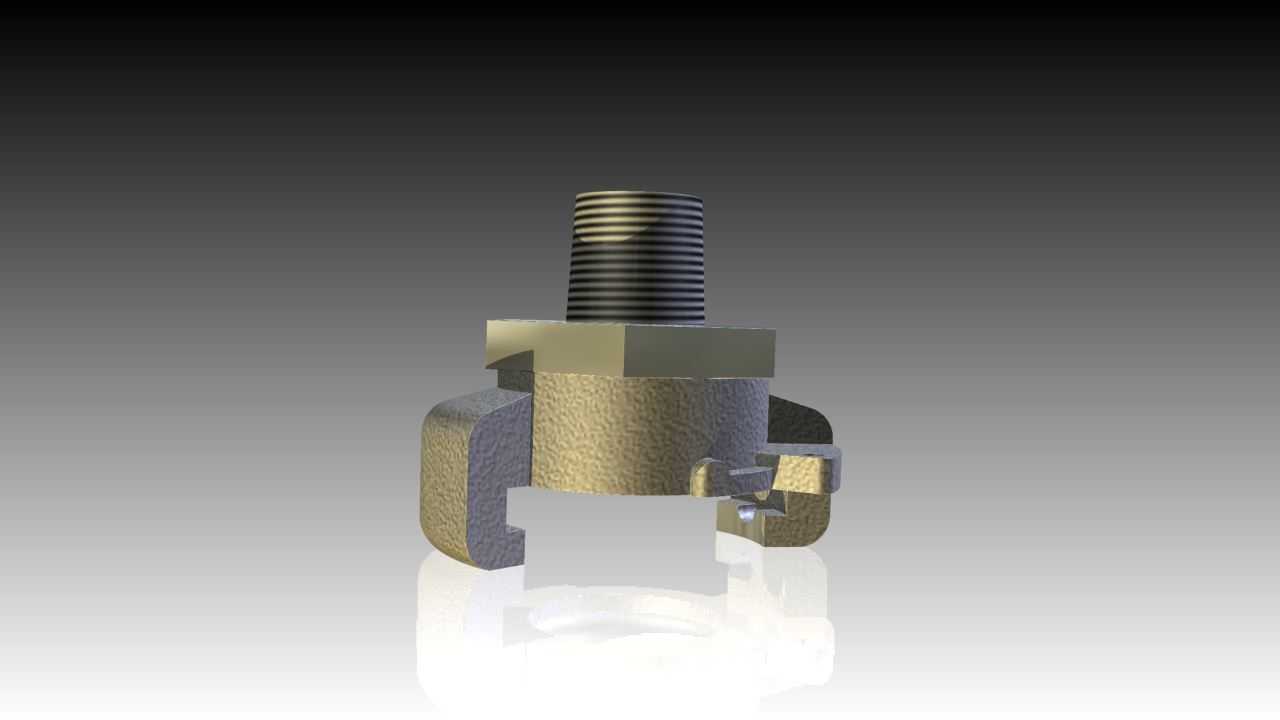

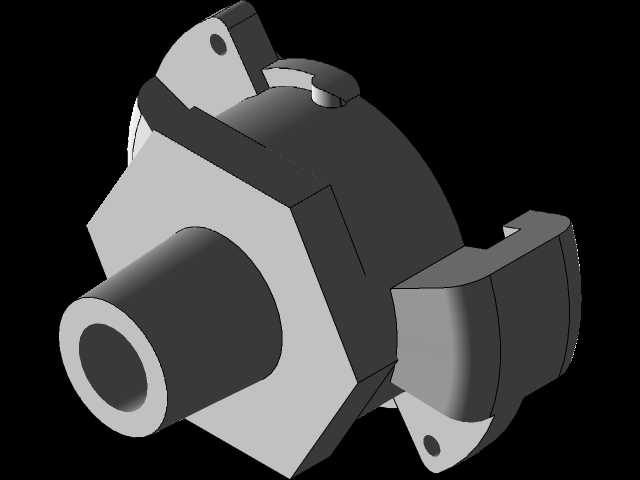

这款爪形联轴器主要面向采矿作业场景设计，适配井下采掘、矿料输送等重载工况下的动力传输需求，作为传动系统的核心连接部件，它承担着主动端与从动端的扭矩传递作用，同时可补偿两轴安装过程中产生的径向、角向与轴向偏差，抵消设备运行时的振动冲击，避免刚性连接带来的轴系损伤。从结构设计来看，该联轴器采用爪式咬合的连接逻辑，端部设置外螺纹接口用于和动力输出轴锁紧固定，中部的六角台结构为安装时的扳手夹持位，方便现场快速装配拧紧，下部的三爪卡合结构可与配套的弹性垫或对接端爪部紧密嵌合，在传递大扭矩的同时，依靠爪部的啮合间隙预留形变余量，适配采矿设备启停时的瞬时冲击载荷。外形与安装边界方面，整体采用紧凑的短轴式布局，轴向长度控制在适配矿用小型动力单元的安装空间范围内，最大外径满足井下狭窄设备舱的装配要求，外螺纹规格匹配矿用通用动力轴的标准轴径，爪部的啮合深度经过受力校核，既保证足够的咬合接触面积分散载荷，又不会因咬合过深导致拆装困难。设计过程中充分考虑采矿场景的恶劣工况，整体结构无易积留矿尘的死角，表面做了耐磨强化处理，爪部的受力面做了圆弧过渡处理，避免应力集中导致的断裂失效，在长时间满负荷运行的工况下，可保持稳定的传动效率，减少井下设备的维护频次，降低运维人员的井下作业时长。该联轴器可直接替换同规格的矿用标准联轴器，适配多种小型采掘设备、矿用辅助输送装置的动力连接需求，安装时无需额外改造原有轴系结构，仅需对准爪部位置拧紧端部螺纹即可完成装配，适配现场快速抢修的作业需求。
